Жидкокристаллический монохромный LCD дисплей 5110 (красная плата)

Жидкокристаллический монохромный LCD дисплей 5110 (красная плата)

Код товара: 10858

guarantee Гарантия 3 месяца

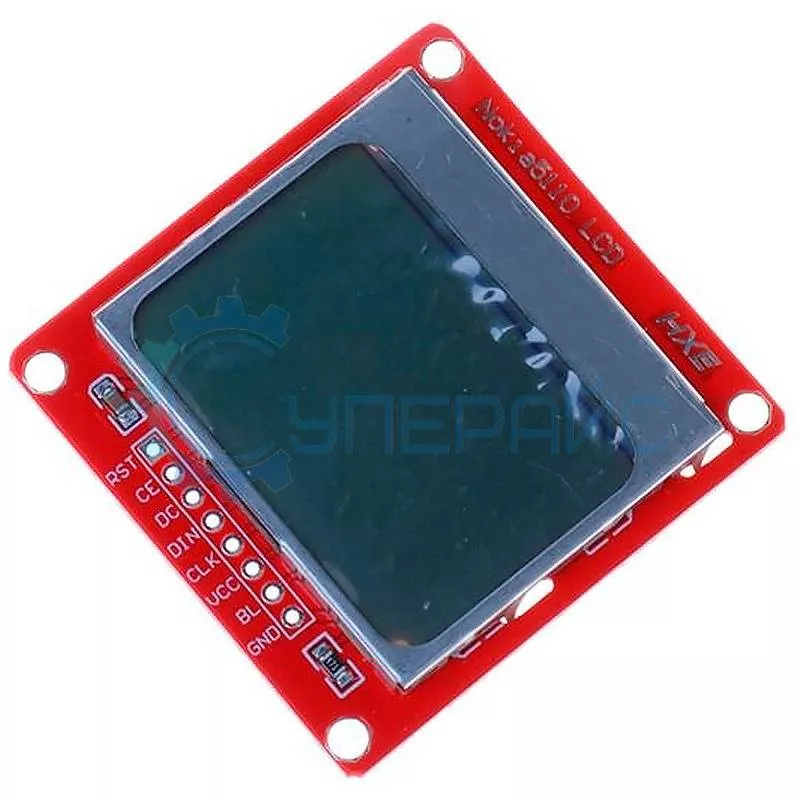

Жидкокристаллический монохромный LCD дисплей 5110 (красная плата) фото 1

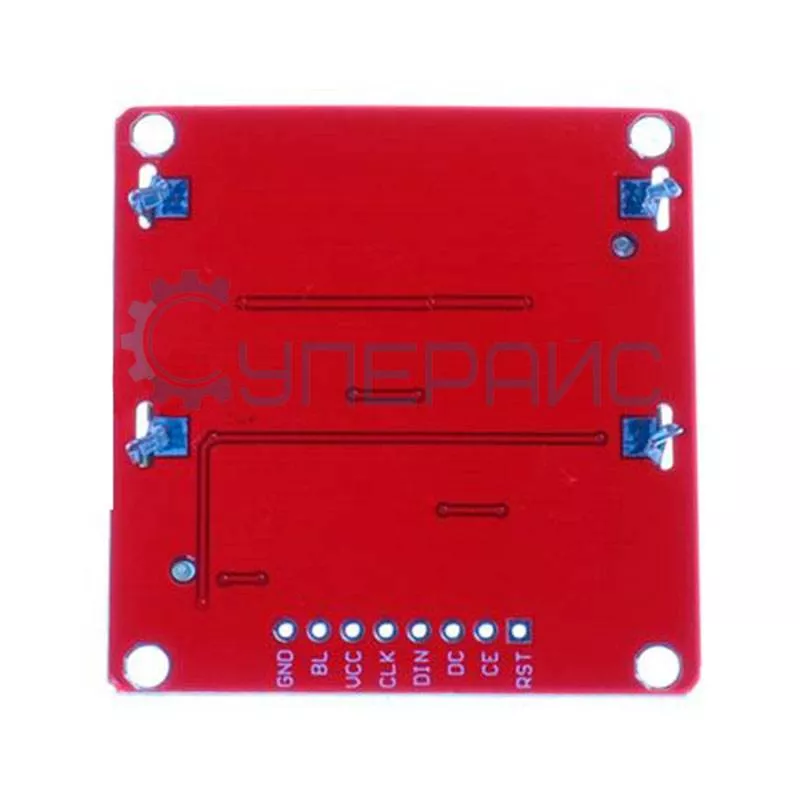

Жидкокристаллический монохромный LCD дисплей 5110 (красная плата) фото 2
Жидкокристаллический монохромный LCD дисплей 5110 (красная плата) фото 3
320 руб.
320 руб.
Получить КП
Купить в 1 клик
В наличии:
Москва, 2-й Котляковский переулок: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 65 шт.
Жидкокристаллический монохромный LCD дисплей 5110 (красная плата) фото 1
Жидкокристаллический монохромный LCD дисплей 5110 (красная плата) фото 1
Жидкокристаллический монохромный LCD дисплей 5110 (красная плата) фото 2
О товаре
LCD дисплей с SPI интерфесом
Цвет подсветки: красный
Формат выводимой информации: символьная, графическая информация
Контроллер: PCD8544
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
О товаре
LCD дисплей с SPI интерфесом
Цвет подсветки: красный
Формат выводимой информации: символьная, графическая информация
Контроллер: PCD8544

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCD дисплея

Характеристики дисплея
Тип дисплея LCD STN
Разрешение 84х48 точек
Размер экрана 1.6"
Тип подсветки LED
Цвет подсветки красная
Контроллер PCD8544
Тип выводимой информации
 символьный (латиница) и графическая информация
Управление температурным режимом
 есть
Режимы работы нормальный, инверсия изображения, пустой экран и “все точки включены”
Поддержка платформ
 Arduino
Контакты модуля
 VCC - питание 3.3 В
GND - общий провод
SCE включение, активный низкий уровень
Reset - сброс, активный низкий уровень
D/C - данные/команда: 0 – данные, 1 – команда
SDIN - вход интерфейса SCLC - тактовый сигнал
LED - подсветка (для модулей на красной плате соединить с общим GND)
Область применения графический индикатор
Общие характеристики
Интерфейс SPI
Напряжение питания 2.7 - 3.3 В
Ток с отключенной подсветкой 5 мА
с включенной подсветкой 20 мА
Тактовая частота до 4 МГц
Рабочая температура
 0°С - 50°С
Температура хранения - 10°С - 70°С
Относительная влажность 10 % ~ 95 %

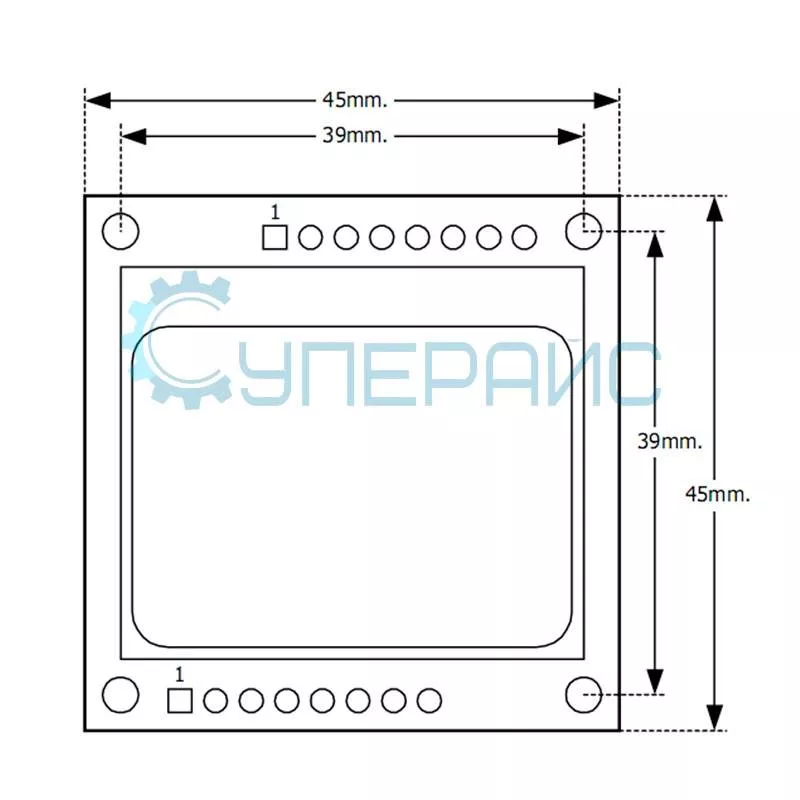

Габариты 45 x 45 х 6 мм
Вес ∼ 80 грамм
Комплектация LCD дисплей - 1 шт

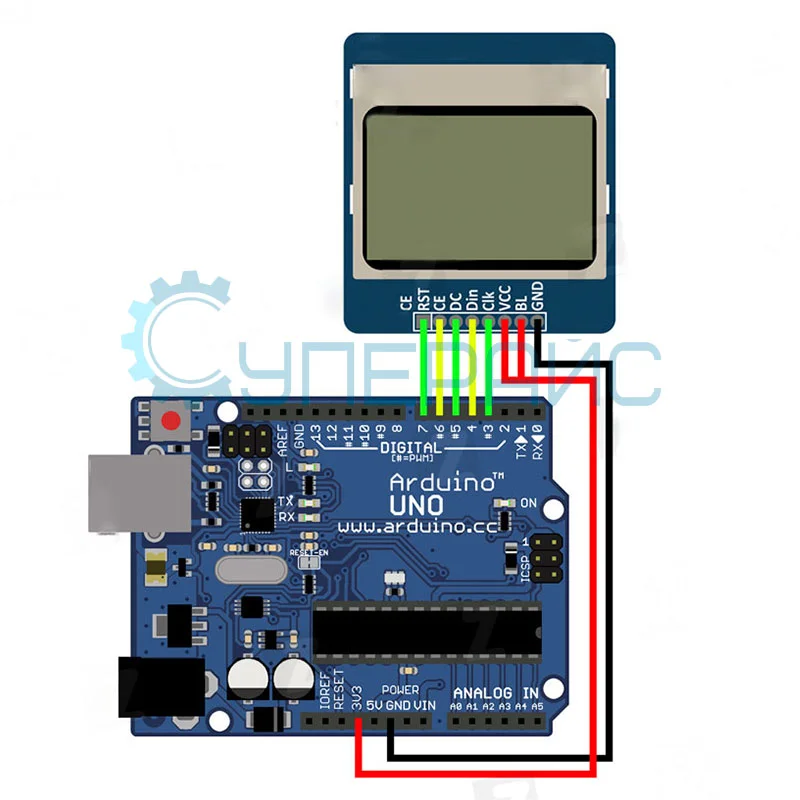

Схема подключения к Arduino UNO

условные обозначения

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
