Дисплей OLED 0.96 дюймов, SPI, синий, 6-пинов (модуль для Arduino)

Дисплей OLED 0.96 дюймов, SPI, синий, 6-пинов (модуль для Arduino)

Код товара: 10391

guarantee Гарантия 3 месяца

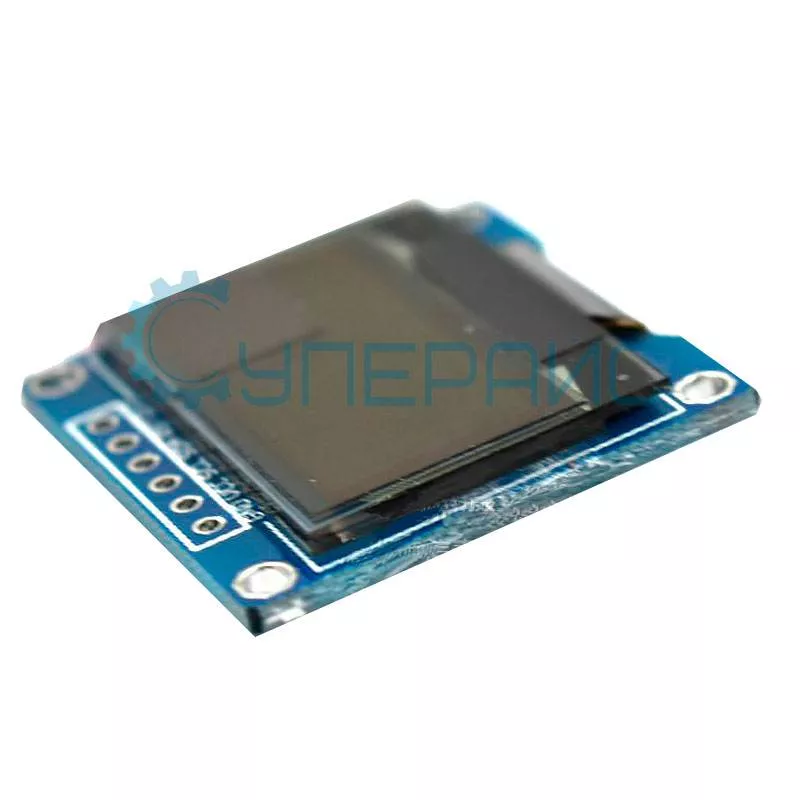

Дисплей OLED 0.96 дюймов, SPI, синий, 6-пинов (модуль для Arduino) фото 1

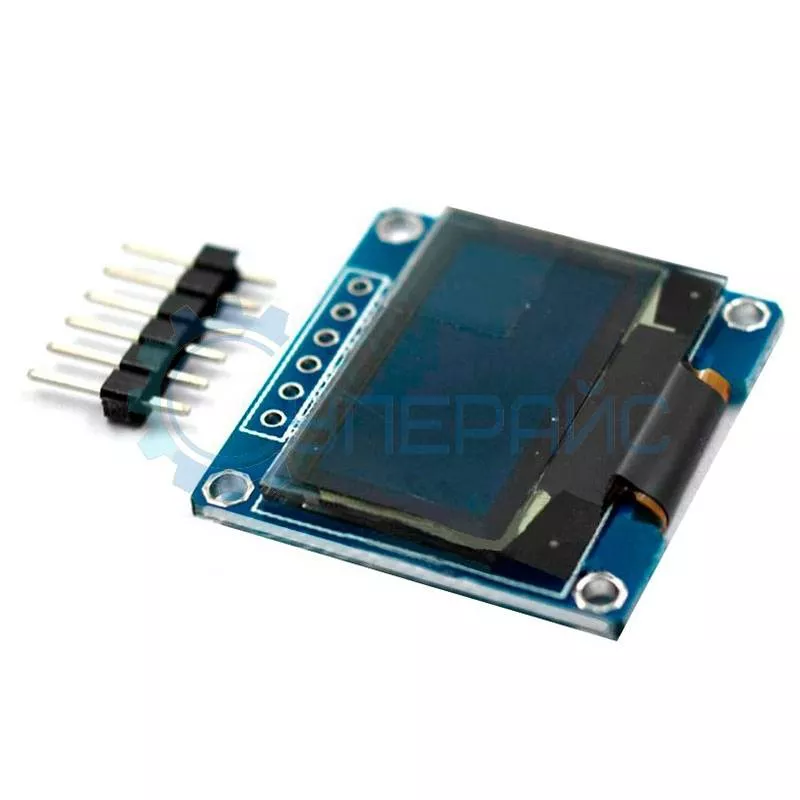

Дисплей OLED 0.96 дюймов, SPI, синий, 6-пинов (модуль для Arduino) фото 2

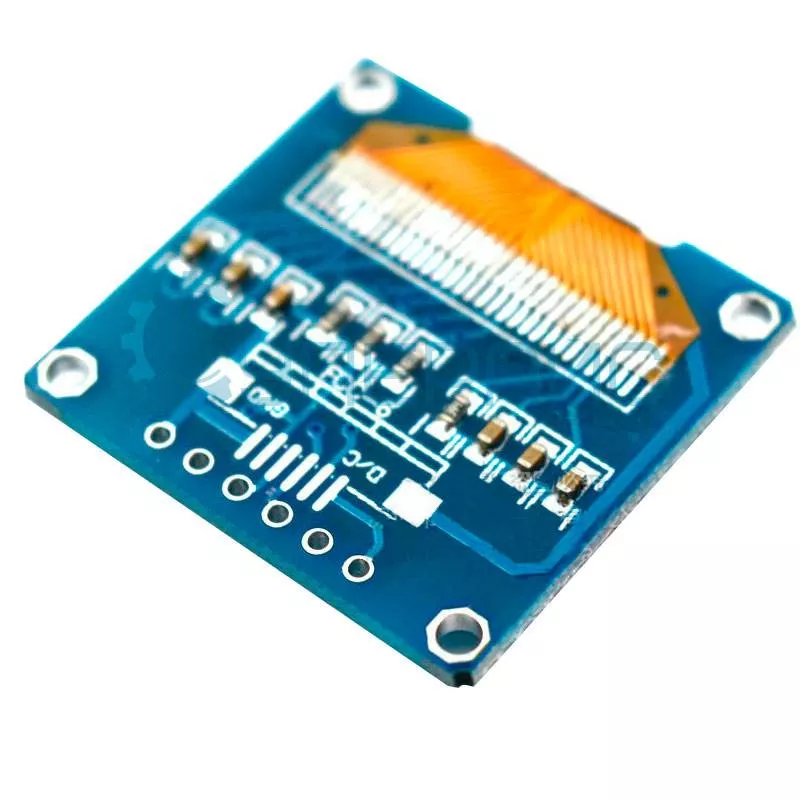

Дисплей OLED 0.96 дюймов, SPI, синий, 6-пинов (модуль для Arduino) фото 3
409 руб.
409 руб.
Получить КП
Купить в 1 клик
В наличии:
Москва, 2-й Котляковский переулок: 2 шт.
Склад в Гуанчжоу: 37 шт.

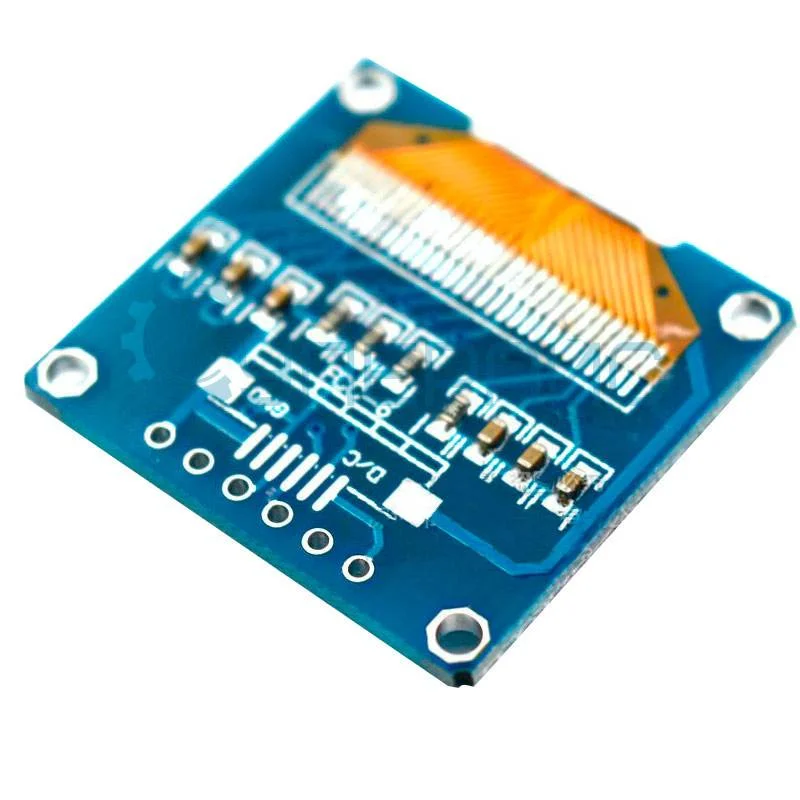

Дисплей OLED 0.96 дюймов, SPI, синий, 6-пинов (модуль для Arduino) фото 1
Дисплей OLED 0.96 дюймов, SPI, синий, 6-пинов (модуль для Arduino) фото 1
Дисплей OLED 0.96 дюймов, SPI, синий, 6-пинов (модуль для Arduino) фото 2
О товаре
Дисплей диагональю 0.96" выполнен по технологии OLED совместим с модулем Arduino
Размер экрана: 0.96"
Цвет изображения: синий
Разъем: 6-pin (GND, VCC, SCL, SDA, RST, D/C)
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
О товаре
Дисплей диагональю 0.96" выполнен по технологии OLED совместим с модулем Arduino
Размер экрана: 0.96"
Цвет изображения: синий
Разъем: 6-pin (GND, VCC, SCL, SDA, RST, D/C)

Технические характеристики OLED дисплея 0.96"

Тип матрицы OLED (не требуется подсветка дисплея)
Размер экрана 0.96"
Разрешение 128 х 64
Цвет изображения синий
Угол обзора > 160°
Поддержка платформ полностью совместим с Arduino, контроллерами 51 серии, MSP430 серии, STM32 / 2, КСО IC и т.д.
Драйвер IC SSD1306
Разъем 6-pin
Цоколёвка разъема: GND: общий
VCC: напряжение питания (3.3 В - 5 В),
SCL: шина тактирования данных,
SDA: шина данных,
RST: сигнал сброса, активный низкий уровень,
D/C: выбор команды/данные. низкий уровень для команд, высокий для данных
Общие характеристики
Интерфейс SPI
Энергопотребление при полном свечении экрана 0,08 Вт
Рабочее напряжение 3 - 5 В, постоянного тока
Рабочая температура - 30 - 70 °С
Относительная влажность 10 - 95 %
Размер платы 29,3 х 27,57 мм
Размер дисплея 23,45 х 23,45 мм
Вес 5 грамм
Комплектация OLED дисплей 0,96 дюйма, синий - 1 шт

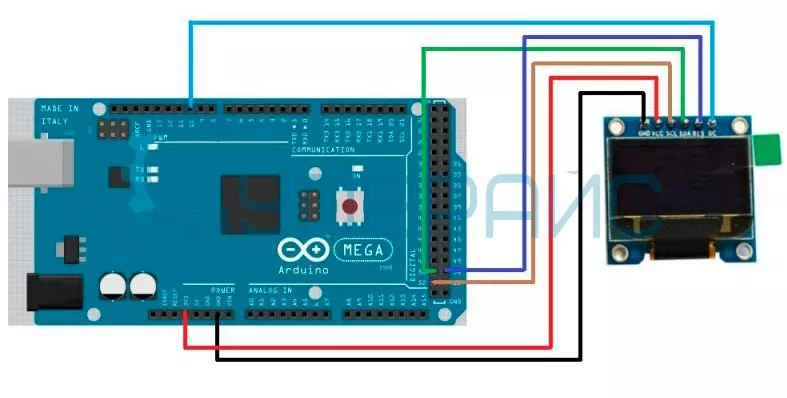

Схема подключения к Arduino MEGA

    SSD1306 Arduino MEGA
    GND GND
    VCC 3.3V
    SCL 52
    SDA 50
    RES 51
    DC 10

    Модуль дисплея

    Экран на органических светодиодах станет помощником в любой задаче. Вы легко интегрируете его в свои проекты и создадите эффективные решения.

    Особенности модуля

    Модуль дисплея OLED для Arduino с интерфейсом SPI энергоэффективен и полностью совместим с разными моделями этой аппаратно-программной платформы. Его преимущества:

    • При компактных размерах формирует изображение разрешением 128 х 64 пикселей, что позволяет рационально использовать пространство в собираемом устройстве.
    • Предусмотрен интерфейс SPI, который быстро передаёт данные между дисплеем и платой управления.
    • Специально разработан для совместной работы с Arduino и не только.
    • В комплексе с модулем вы получаете подробную схему с распиновкой, что делает подключение и интеграцию ещё проще и удобнее.

    Не упустите возможность усовершенствовать свои проекты благодаря дисплею 0.96 дюйма на матрице OLED.

    Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
