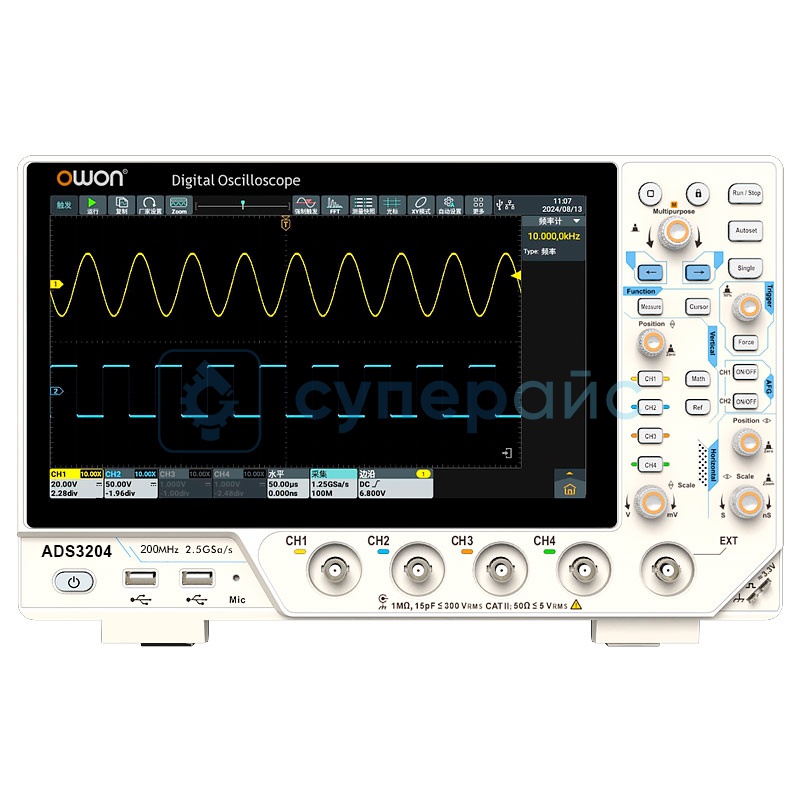

Осциллограф Owon ADS3204

Код товара: 30156

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор OWON в России

OWON
О товаре
Осциллограф цифровой OWON ADS3204
Частота обновления сигнала 500000 осциллограмм / с
Количество каналов: 4 + 1 (внешний)
Полоса пропускания: 200 МГц
Частота дискретизации: 2,5 ГВыб / с
105 939 руб.
105 939 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
О товаре
Осциллограф цифровой OWON ADS3204
Частота обновления сигнала 500000 осциллограмм / с
Количество каналов: 4 + 1 (внешний)
Полоса пропускания: 200 МГц
Частота дискретизации: 2,5 ГВыб / с

Технические характеристики OWON ADS3204

Количество каналов 4 + 1 (внешний)
Полоса пропускания 200 МГц
Частота дискретизации 2,5 ГВыб / с (1 канал);
1,25 ГВыб / с (2 канала);
1,25 ГВыб / с (все каналы)
Время нарастания ≤ 1,75 нс
Вертикальное разрешение 8 бит
Длина записи 100 М
Частота обновления сигнала 500000 осциллограмм / с
Горизонтальный масштаб 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5
Вертикальная чувствительность 500 мкВ / дел - 10 В / дел
Тип триггера Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN
Декодирование шин I2C, SPI, RS232, CAN, UART, LIN
Режим триггера автоматический, нормальный и одиночный
Математические функции +, -, *, /, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), User Defined Function, digital filter (lowpass, high pass, band pass, band reject), FFT (Vrms,dBVrms,Radians,Degrees)
Вертикальный диапазон ± 2 В (500 мкВ / дел - 50 мВ / дел);
± 20 В (100 мВ / дел - 500 мВ / дел);
± 250 В (1 В / дел - 10 В / дел)
Входное сопротивление 1 МОм ± 2 %, параллельно 15 пФ ± 5 пФ;
50 Ом ± 2 %
Точность усиления постоянного тока ≤ 1 мВ: 4 %;
≥ 2 мВ: 3 %
Поддержка SCPI есть
Функция мультитриггера и декодирования шин есть
Функция лупы есть
Общие характеристики
Дисплей 10,1-дюймовый, TFT ЖК-экран, 1024 x 600
Интерфейс HDMI, USB device, USB Host, Trig Out (P / F), USB Type-C, LAN
Источник питания 100 - 240 В переменного тока, 50 / 60 Гц, CAT II
Потребляемая мощность < 35 Вт
Предохранитель 2 А, класс Т, 250 В
Метод охлаждения вентилятор
Рабочая температура 0 - 40 ℃
Температура хранения - 20 - 60 ℃
Относительная влажность ≤ 90 %
Габариты изделия 325 x 111,5 x 209 мм
Вес 3,2 кг
Комплектация осциллограф OWON ADS3204 - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
зонд - 1 шт
регулировочная отвертка - 1 шт
руководство пользователя - 1 шт

Осциллограф цифровой Owon ADS3204

Цифровой осциллограф Owon ADS3204 имеет четыре канала для одновременного измерения различных сигналов. Полоса пропускания составляет 200 МГц и помогает анализировать высокочастотные образцы с минимумом искажений. Частота дискретизации достигает 2,5 ГВыб/с в случае работы с одним каналом, что даёт высокую точность временных измерений.

Мифы о таких устройствах, которые наглядно опровергаются на примере этой модели:

  • высокая сложность освоения (ADS3204 имеет интуитивный интерфейс);
  • необходимость дорогого дополнительного оборудования (устройство работает автономно);
  • ограниченная область применения (в действительности прибор подходит для самых разных задач).

Время нарастания не превышает 1,75 нс. Это обуславливает быструю реакцию на изменения сигнала. Вертикальное разрешение 8 бит помогает различать мелкие колебания амплитуды.

Длина записи 100 М даёт возможность сохранять протяженные временные интервалы для детального изучения. При использовании двух, трёх или четырёх каналов частота дискретизации составляет 1,25 ГВыб/с.

Кому может понадобиться полный функционал подключения, который предоставляет этот осциллограф (4 канала):

  • разработчики электронных схем (для анализа параллельных шин данных);
  • инженеры по силовой электронике (для контроля трёхфазных цепей);
  • специалисты по телекоммуникациям (для исследования дифференциальных сигналов).

Поддерживаются функции мультитриггера и декодирования шин. Для подсоединения периферии реализованы HDMI, USB типа device и host, а также другие разъемы. Охлаждение происходит при помощи встроенного вентилятора.

Обзорная таблица осциллографов OWON ADS3000

Характеристики ADS3104 ADS3204 ADS3354 ADS3504
Количество каналов 4 + 1 (внешний)
Время нарастания ≤ 3,5 нс ≤ 1,75 нс ≤ 1 нс ≤ 0,7 нс
Полоса пропускания 100 МГц 200 МГц 350 МГц 500 МГц
Частота дискретизации 2,5 ГВыб/с (1 канал), 1,25 ГВыб/с (2-4 канала)
Вертикальное разрешение 8 бит
Длина записи 100 М
Частота обновления сигнала 500000 осциллограмм / с
Горизонтальный масштаб 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5
Вертикальная чувствительность 500 мкВ / дел - 10 В / дел

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
