Многофункциональный сварочный аппарат Signal Fire AI-9
Код товара: 9717
Типичное время сварки: 5 сек
Типичное время термоусадки: 15 сек
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Типичное время сварки: 5 сек
Типичное время термоусадки: 15 сек
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Signal Fire AI-9
Характеристики аппарата для сварки оптических волокон |
||||

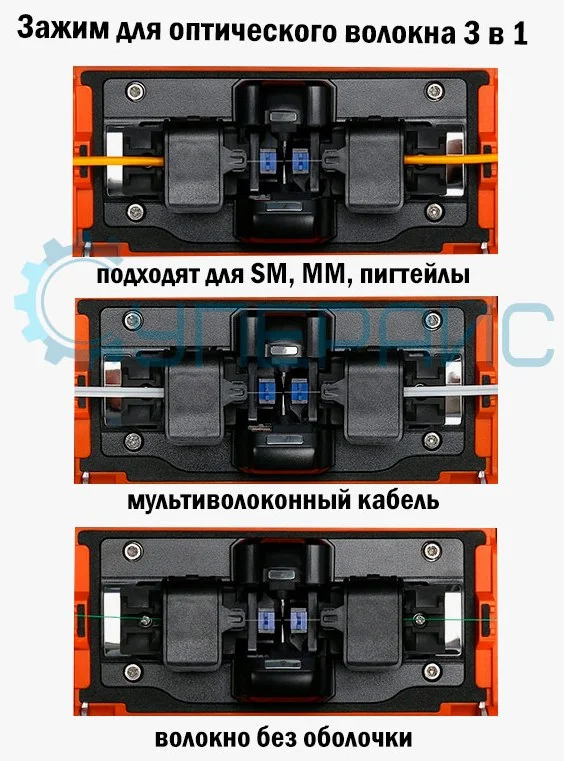

Способ выравнивания волокон |
по сердцевине, ручное, по оболочке | |||
Тип свариваемых волокон |
SM (G.652, G.657), MM (G.651), DS (G.657), NZDS (G.655) |
|||
Потери на сварном соединении |
SM: 0.025 дБ, MM: 0.01 дБ, DS: 0.04 дБ, NZDS: 0.04 дБ |
|||
Отражение от сварного соединения |
> 60 дБ |
|||
Типичное время сварки |
5 сек |
|||
Режим сварки |
обычная, высокоточная сварка |
|||
Количество моторов |
6 моторов: 2 мотора механизма юстировки, 2 мотора кареток подачи, 2 мотора механизма фокусировки |
|||
Тест на разрыв |
2 Н |
|||
Технология управления |
автоматическая с корректировкой в реальном времени | |||
Smart lock (умный замок) |
возможность заблокировать аппарат от несанционированных работ на нём | |||
Режим фокусировки |
автофокус |
|||
Внутренняя память |
возможность сохранять неограниченное количество результатов сварки в облачном хранилище |
|||
Поддержка беспроводного подключения через Bluetooth |
синхронизация с телефоном, обновление ПО |
|||
Мобильное приложение |
Signalfire2, с возможностью управлять устройством при помощи смартфона на базе Android/IOS | |||
Характеристики термоусадки |
||||
Режим работы |
с автостартом и предварительным нагревом |
|||
Типичное время термоусадки |
15 сек | |||
Допустимый размер используемой КДЗС |
60 мм, 40 мм |
|||
Характеристики скалывателя оптоволокна |
||||
Тип применяемого волокна |
все типы волокон, одиночные |
|||
Диаметр оболочки волокна |
80 - 150 мкм |
|||
Диаметр покрытия волокна |
100 - 1000 мкм | |||
Длина очищенного от покрытия волокна (для одиночного волокна) |
250 мкм: 8 - 16 мм, 250 - 1000 мкм: 16 мм |
|||
Характеристики измерителя | ||||
Диапазон длин волн принимаемого сигнала |
800 - 1700 нм | |||
Калибровочные длины волн |
850 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм |
|||
Диапазон мощности входного сигнала |
- 70 ~ + 6 дБм |
|||
Относительная погрешность | ± 0.3 дБм | |||
Характеристики дефектоскопа (VFL) | ||||
Мощность сигнала | 15 мВт | |||
Режим работы |
CW (непрерывный) |
|||
Режим излучения |
2 Гц (модулированный) |
|||
Применение |
аппарат для сварки оптических волокон: предназначен для монтажа разветвленных городских FTTx и PON сетей с небольшим количеством сварок в каждой точке, СКС и ЦОД, систем видеонаблюдения с использованием оптического волокна; |
|||
скалыватель оптоволокна: предназначен для точного скола оптического волокна 125 мкм с покрытием 250 мкм и 900 мкм при подготовке к сращиванию методом сварки, организация соединения волокон посредством квазиразъёмных соединителей (fiberlock), установки fast-коннекторов и адаптеров неоконцованного волокна |
||||
визуальный дефектоскоп: поиск обрывов и трещин в оптическом кабеле, обнаружение мест неисправности, визуальная идентификация кабелей |
||||
измеритель оптической мощности:предназначен для измерения мощности оптического сигнала в линиях КТВ и широкополосных сетях | ||||
Общие характеристики |
||||
Монитор |
цветной, 5.1" TFT экран, разрешение 800х480, 300-кратное увеличение фокусировки |
|||
Камеры |
2 камеры типа CMOS | |||
Увеличение места сварки |
просмотр оси X/Y: 300X, X и Y: 150X | |||

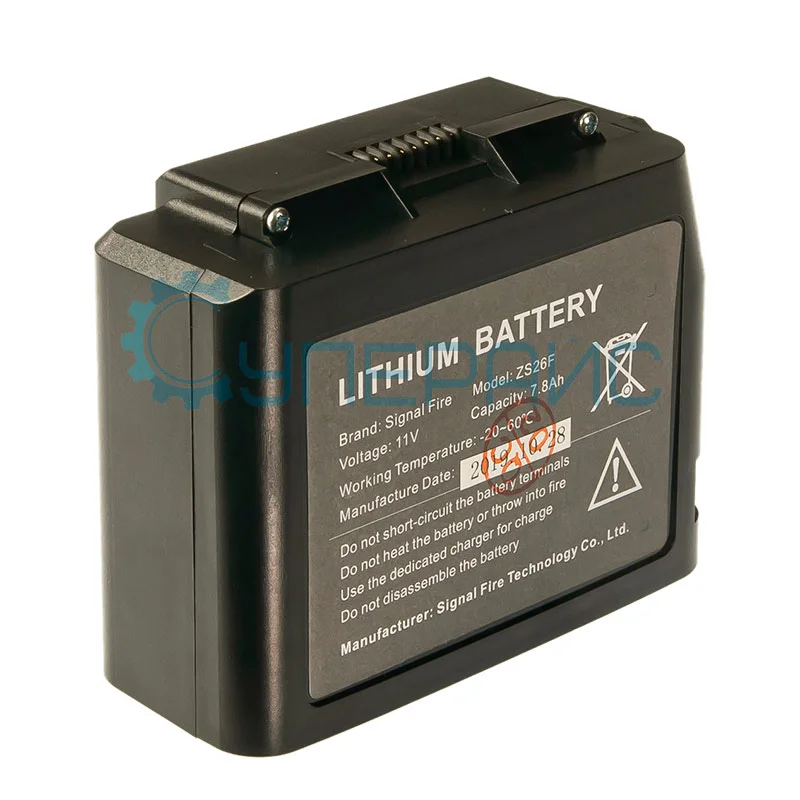

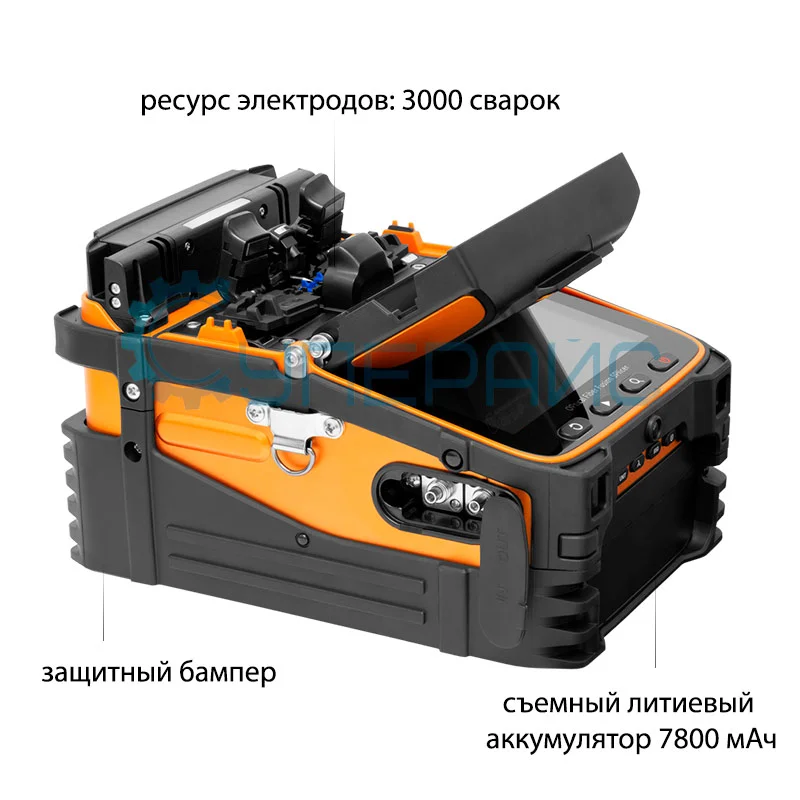

Аккумуляторная батарея |
литий-ионная, 7800 мАч, время зарядки ≥ 3.5 часа |
|||
Питание |
вход адаптер AC 100 - 240 В, 50/60 Гц, выход: DC 13.5 В / 4.8 A |
|||
Количество циклов сварка/термоусадка от заряда батареи |
∼ 250 циклов |
|||
Срок службы электродов |
3000 сварок | |||
Освещение | встроенный светильник с высокой яркостью и широкой зоной освещения | |||
Возможность зарядки телефона | есть | |||
Порт | USB | |||
Язык | английский | |||
Температура хранения |
- 40°С ~ + 80°С |
|||
Рабочая температура |
- 25°С ~ + 50°С | |||
Скорость ветра |
от 0 до 15 м/с |
|||
Высота |
от 0 до 5000 м над уровнем моря |
|||
Влажность | ≤ 95% без конденсации | |||

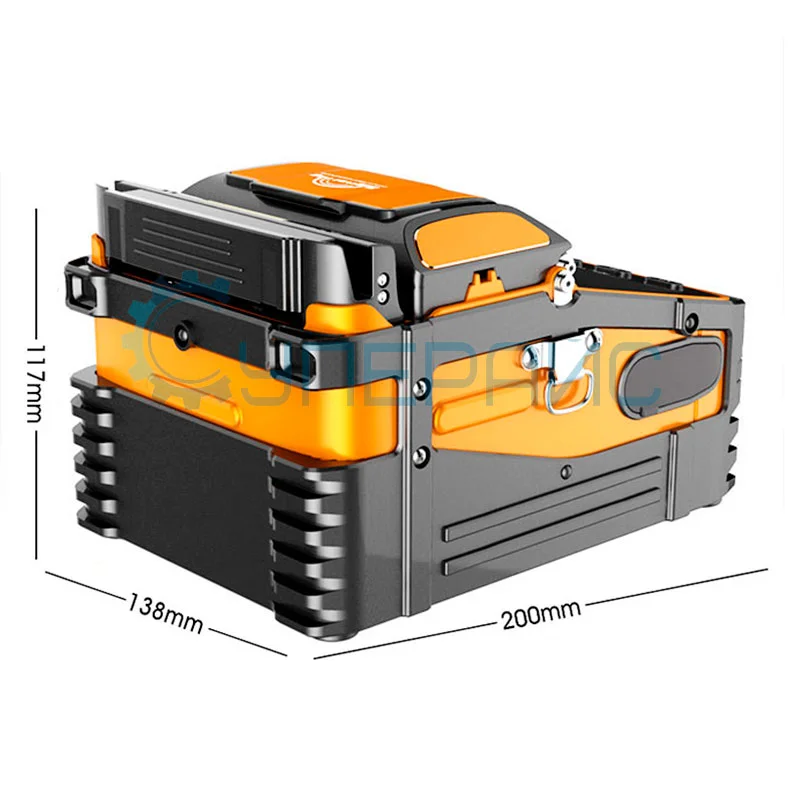

Размеры | 200 х 138 х 117 мм | |||
Вес (сварочник с батареей) | 2.08 кг | |||
Общий вес комплекта | 8.4 кг | |||

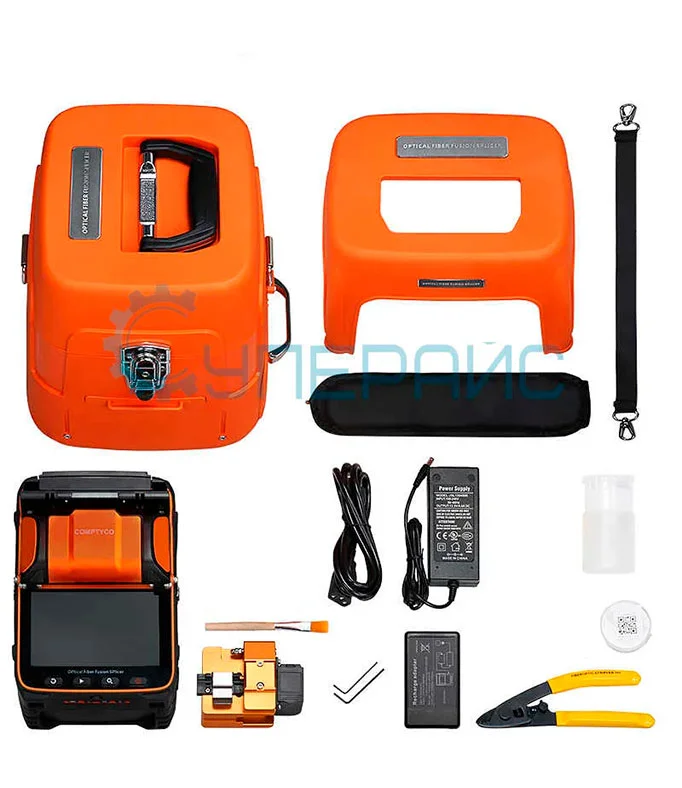

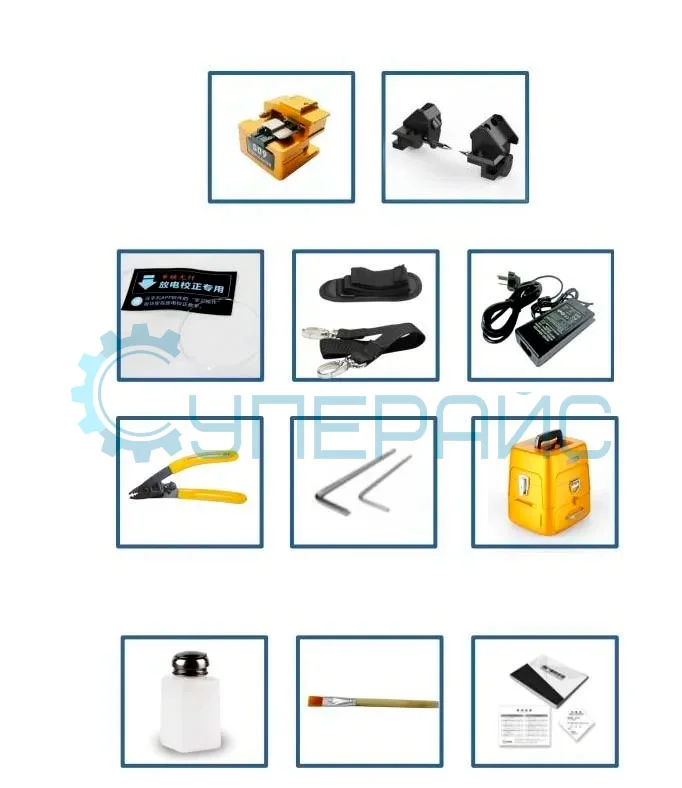

Комплектация |
сварочный аппарат Signal Fire AI-9 - 1 шт скалыватель оптоволокна - 1 шт адаптер питания от переменного тока / зарядное устройство - 1 шт комплект запасных электродов - 1 пара руководство по эксплуатации - 1 шт дозатор для спирта - 1 шт ремень для переноски - 1 шт набор шестигранников - 1 шт волокна для калибровки - 1 шт бокс - 1 шт стриппер - 1 шт кисть - 1 шт |
Сварочный аппарат оптического волокна Signal Fire AI-9
Волоконно-оптический сварочный аппарат Signal Fire AI9 используется для термического сращивания с использованием новейших технологий выравнивания волокна по сердечнику. Устройство применимо при строительстве магистральных сетей, предназначен для монтажа разветвленных городских сетей FTTx и PON с минимальным количеством сварных швов в каждой точке.
Среднее время сварки составляет 5 секунд, типичное время усадки - 15 секунд, что позволило повысить эффективность работы на 50%, по сравнению с другими машинами для сращивания.

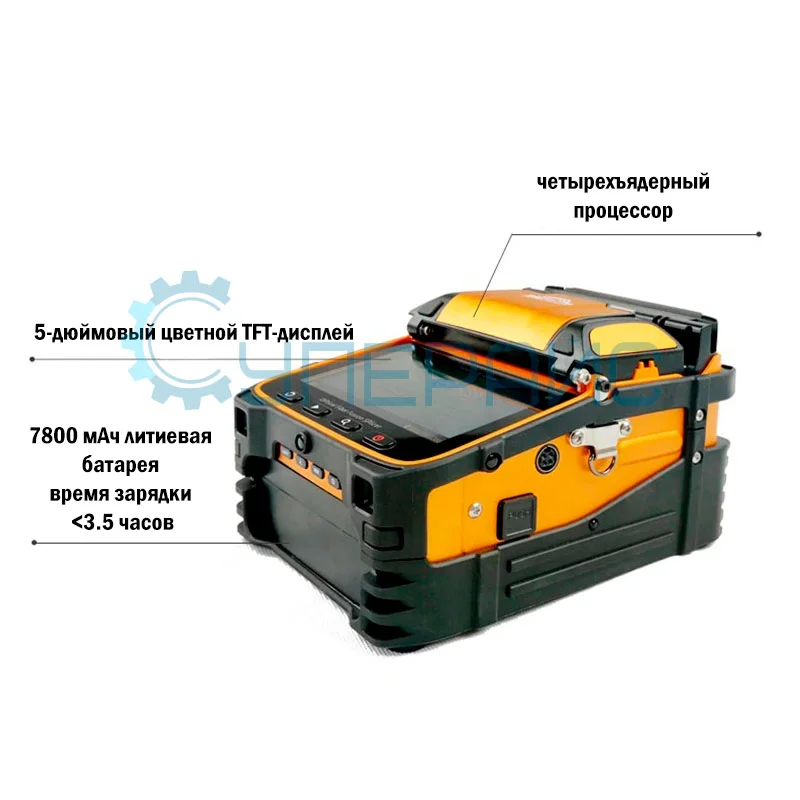

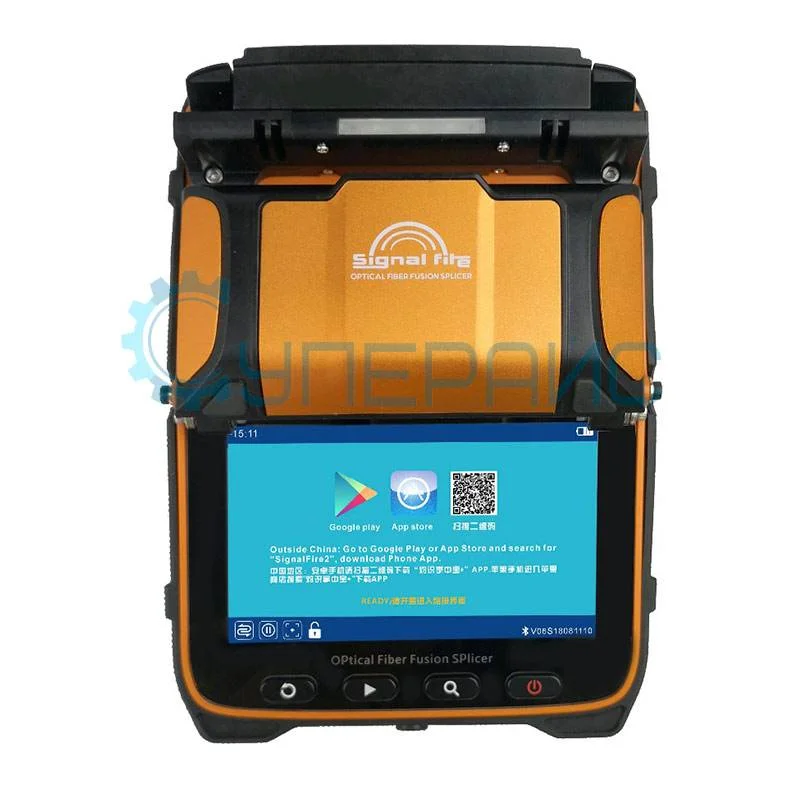

Сварочный аппарат оснащен 5-дюймовым информативным дисплеем с высоким разрешением 800x480 пикселей. Яркость экрана регулируется, для удобства работы при ярком солнечном свете и на открытой местности. 300-кратное увеличение фокуса позволяет наблюдать волокно невооруженным глазом. Управление устройством простое и интуитивно понятное.
Многофункциональный сварочный аппарат Signal Fire AI-9 сочетает в себе:
- скалыватель волокон с диаметром оболочки волокна до 150 мкм, диаметром покрытия волокна до 1000 мкм;
- измеритель оптической мощности с диапазоном длин волн до 1700 нм;
- визуальный дефектоскоп с мощностью сигнала 15 мВт
Отличительные особенности AI-9 от другого модельного ряда сварочных аппаратов Signal Fire:

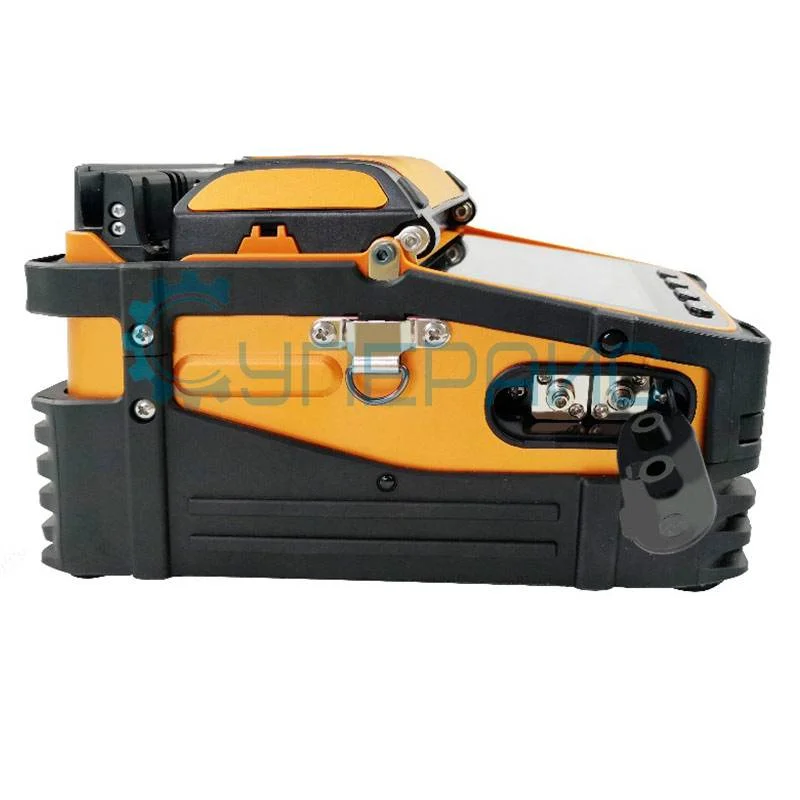

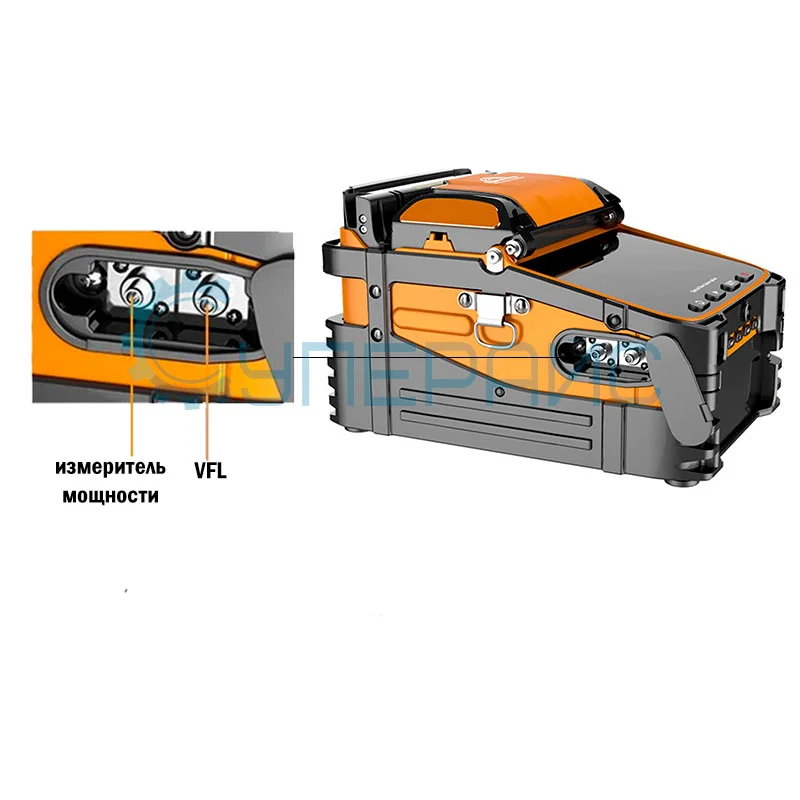

- сварочник имеет встроенный измеритель мощности, с разъемами подключения оптики, расположенными на левой грани корпуса,
- для управления функциями имеются отдельно выделенные клавиши, расположенные на передней части корпуса
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
