Генератор сигналов A96 DDS (конструктор)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ A96

Конструктор для сборки простого DDS генератора сигналов A96

Комплект для самостоятельной сборки не потребует много времени. Его могут использовать любители и профессионалы. Это простой генератор сигналов различной формы, работающий по DDS technology — прямого цифрового синтеза.

Для чего нужен радиолюбителю генератор СВИП сигналов

Характеристики

Синусоидальный генератор на цифровой микросхеме LM358 позволяет получать на выходе частоту прямоугольной, треугольной, обратной треугольной, пилообразной формы, а также шумовой сигнал и ECG.

Регулировка частоты производится при помощи соответствующей кнопки, как при помощи отдельных нажатий, так и непрерывным сканированием. Шаг регулировки может быть равен 1/10/1000/Гц и 10 кГц. Частотное разрешение равно 1 мкГц. Общий диапазон составляет от (0)/1 до 65 535 кГц.

Амплитуда напряжения — 10 В. При помощи потенциометра можно задавать постоянную составляющую, для сигнала любой формы. Она может изменяться в пределах ± 5 В.

Как собрать генератор синусоидального сигнала

A96 DDS прост управлении, так как имеет кнопки выбора формы сигнала, увеличения и уменьшения частоты, включения и выключения.

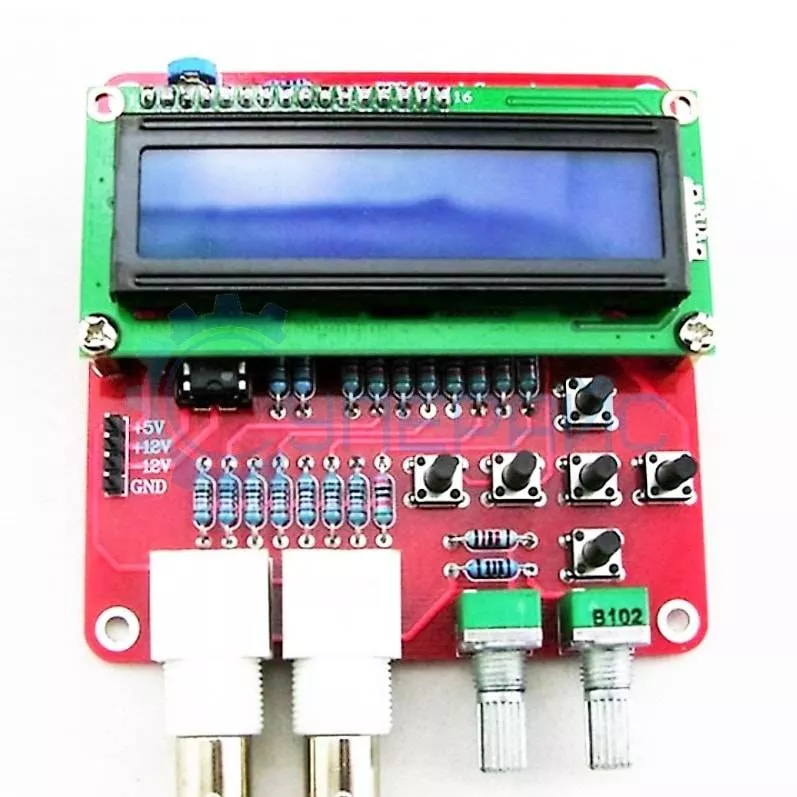

В комплекте имеется плата высокого качества, с изображением номиналов пассивных компонентов, панельки для двух микросхем, ЖК-дисплей, с креплением из стоек и винтов. Кроме этого, прилагаются два штыревых разъёма, для дисплея и питания, а также, 2 переменных и один подстроечный резистор.

Сначала следует установить все резисторы по 10 кОм и 20 кОм, которые расположены двумя рядами. В комплекте они скреплены отдельно, на бумажных лентах. Их маркировку проще определить с помощью мультиметра. Затем следуют конденсаторы. Их всего 4. Далее на места устанавливаются панельки для микросхем. Следует обратить внимание на то, что конденсаторы на 20 пФ и кварцевый резонатор располагаются под микросхемой. Конденсаторы следует слегка отогнуть в стороны. После распайки штыковых разъёмов для дисплея и питания можно устанавливать переменные сопротивления и разъемы.

Блок питания

Требуемые для питания генератора напряжения (+12, -12 и +5 В) можно взять в БП компьютера. Провод земли и три напряжения надо подать на соответствующий 4-штырьковый разъем. При использовании двуполярного блока питания на 12 В надо по одному из плеч сделать стабилизацию на 5 В.
