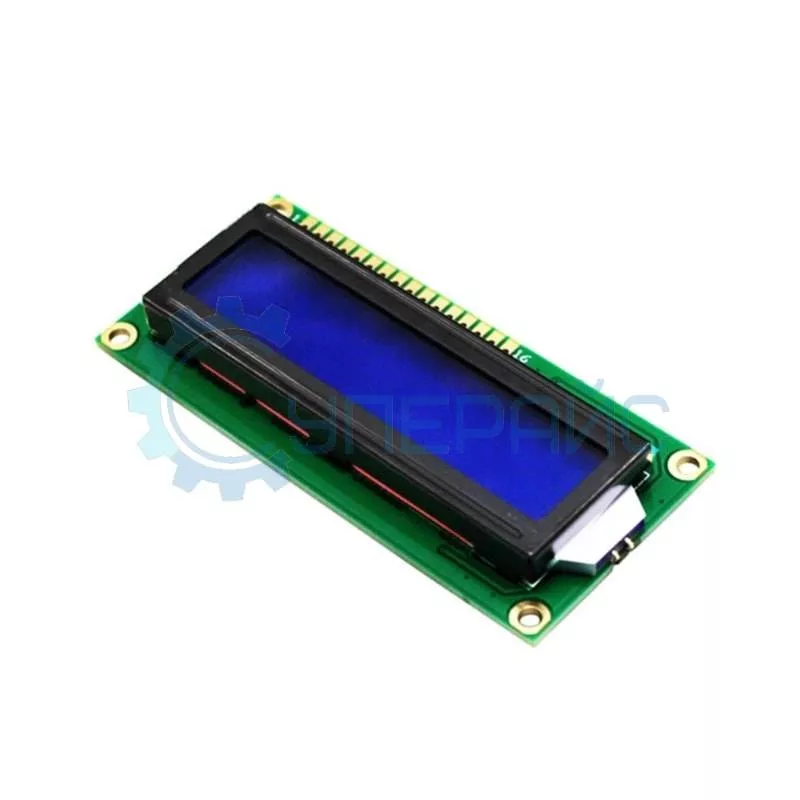

ЖК дисплей lcd 1602A символьный 16x2, голубая подсветка для arduino
Код товара: 856
300 руб.
300 руб.
В наличии:
Москва, 2-й Котляковский переулок: 13 шт.
Склад в Гуанчжоу: 65 шт.
О товаре
Дисплей 1602AТип: текстовый
Количество символов: 32
Интерфейс: HD44780 совместимый
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре
Дисплей 1602AТип: текстовый
Количество символов: 32
Интерфейс: HD44780 совместимый
Рабочее напряжение: | 5V DC |
Тип: | текстовый |
Количество символов: | 2 строки по 16 символов |
Цвет: | Серый шрифт на чёрном фоне |
Цвет подсветки: | голубой |
Габариты: | 80x36x14 мм |
Область вывода: | 56x11 мм |
Интерфейс: | HD44780 совместимый |

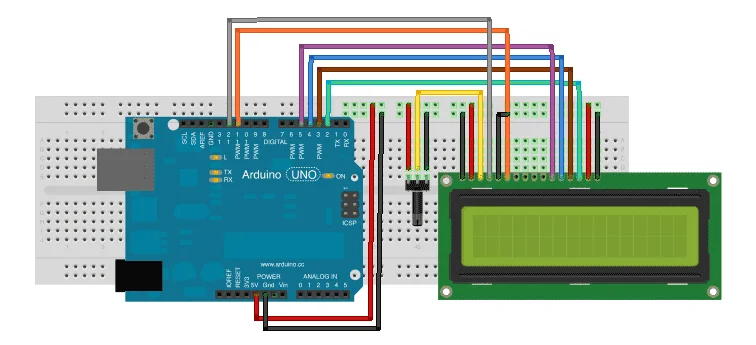

Схема подключения:
№ контакта | Наименование | Как подключать |
1 | VSS | GND |
2 | VDD | +5V |
3 | V0 | Контраст - на средний вывод потенциометра |
4 | RS (Register select) | D7 Arduino |
5 | R/W (Read or write) | GND |
6 | E (Enable signal) | D6 Arduino |
7 - 14 | D0-D7 | D0-D3 - не подключены; D4-D7 - подключены к контактам D5-D2 Ардуино |
15 | A | Анод подсветки, подключается к +5В |
16 | K | Катод подсветки, подключается к земле через резистор 220Ом |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
