USBASP ISP программатор v2.0 для AVR

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ USBASP ISP V2.0

USBASP ISP программатор v2.0 для AVR

USBasp AVR ISP – отладчик для микроконтроллеров AVR Atmel (внутрисхемный)

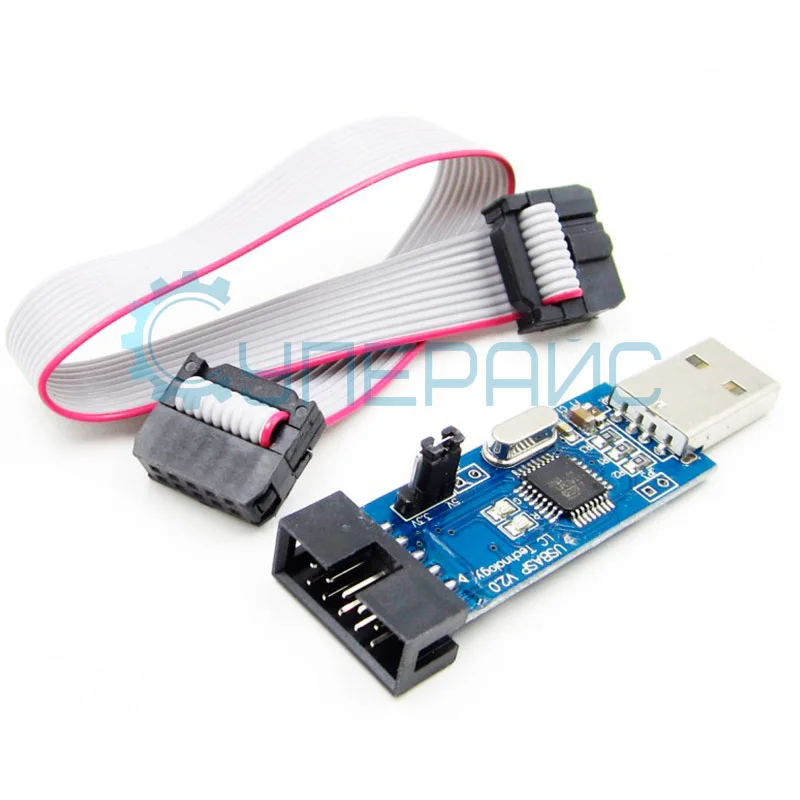

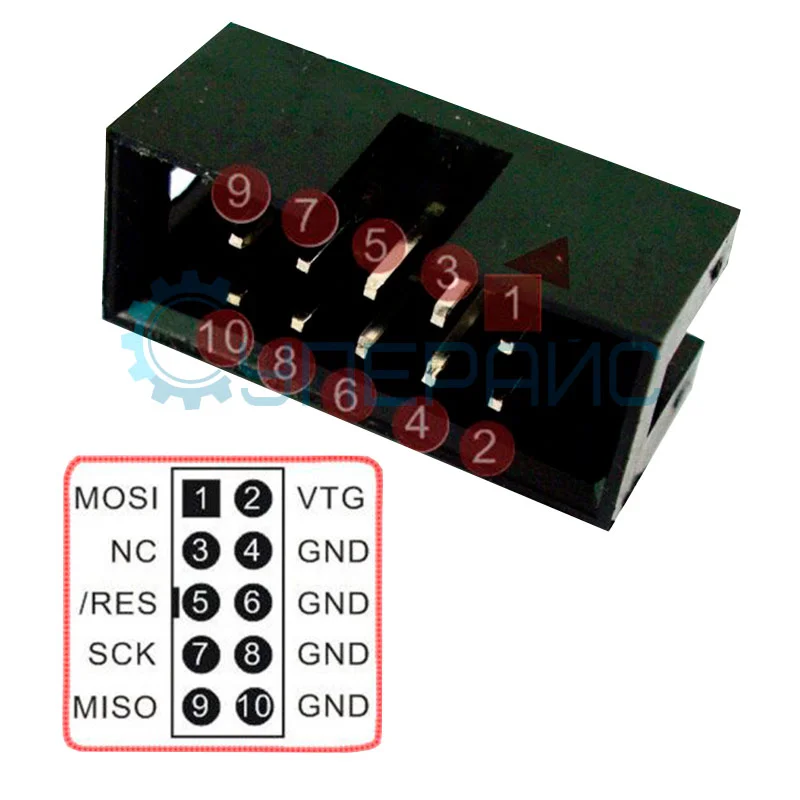

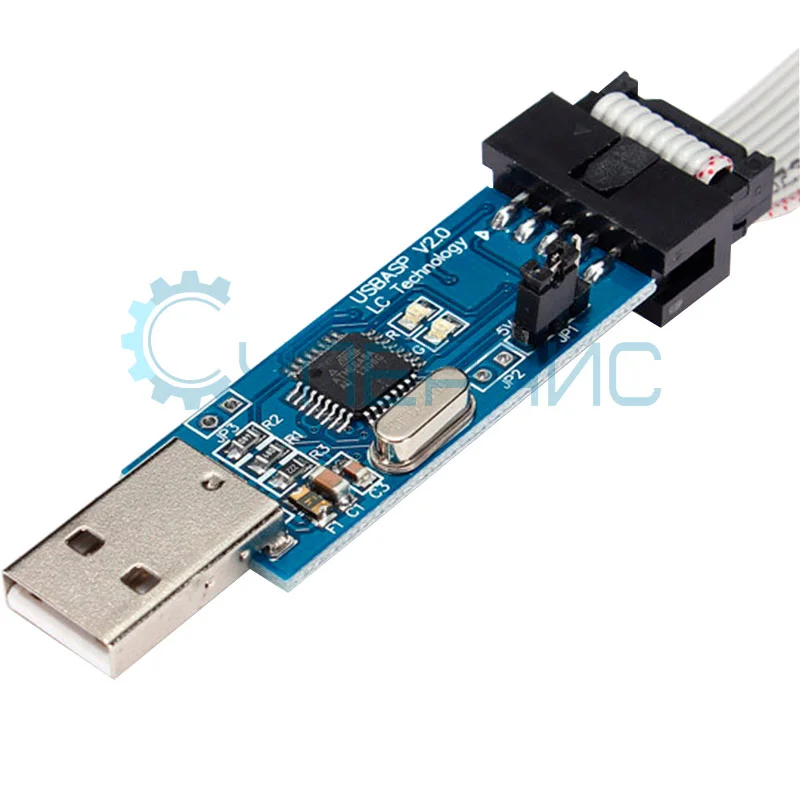

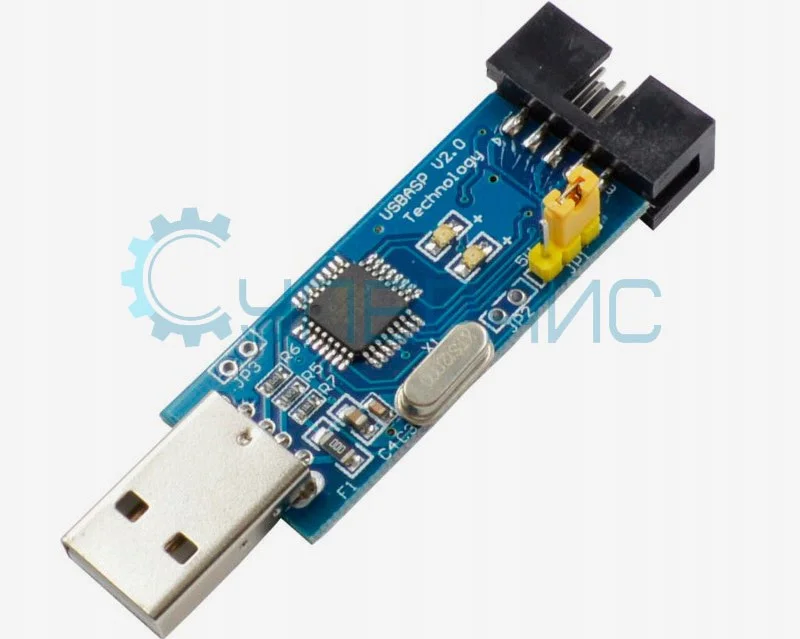

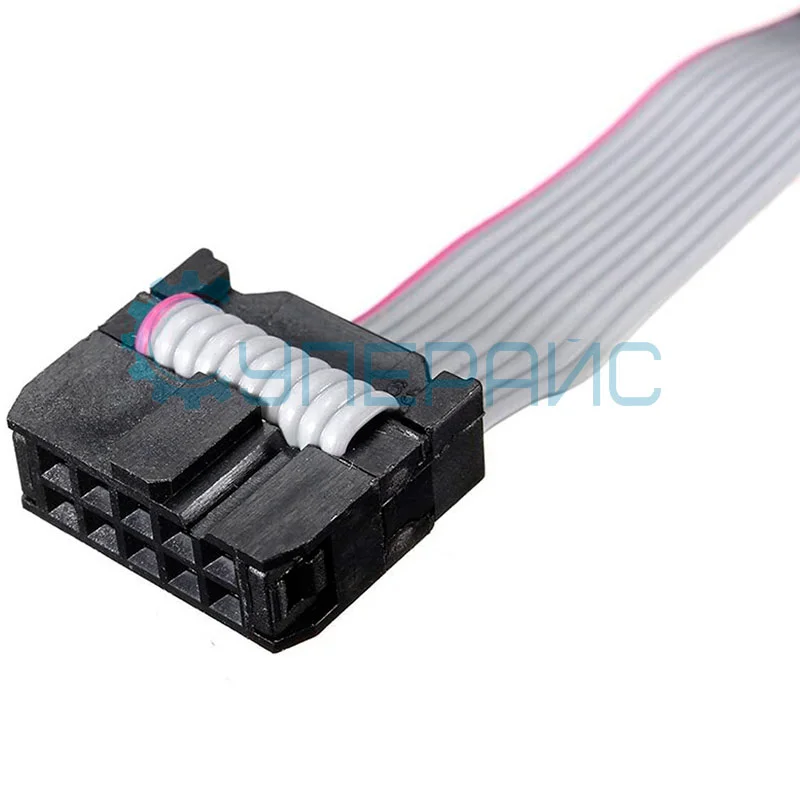

Эмулятор сконструирован на синей печатной плате, слева расположен USB-порт, требуемый для подсоединения к ПК. В центре схемы находится микроконтроллер ATmega8A, рядом с МК установлен кварцевый резонатор на 12 мегагерц. Справа размещен 10-пиновый порт, который обеспечивает обмен данными между программируемым контроллером и эмулятором.

Особенности USBASP v2.0:

• подключение посредством USB,
• возможность работы с любой ОС (Linux, MacOS X, Win(ХР, 7, 8, 86/64)),
• считывание/запись МК AVR,
• подключение ISP,
• максимальная скорость обмена данными 5 Кб/с,
• прошивка низкоскоростных микроконтроллеров (<1.5 МГц),
• светодиодная индикация режимов работы,
• самовосстанавливающийся предохранитель,
• программирование микросхем 3 и 5В

Режимы светодиодной индикации:

• светодиод G – программатор включен,
• светодиод R – происходит передача данных

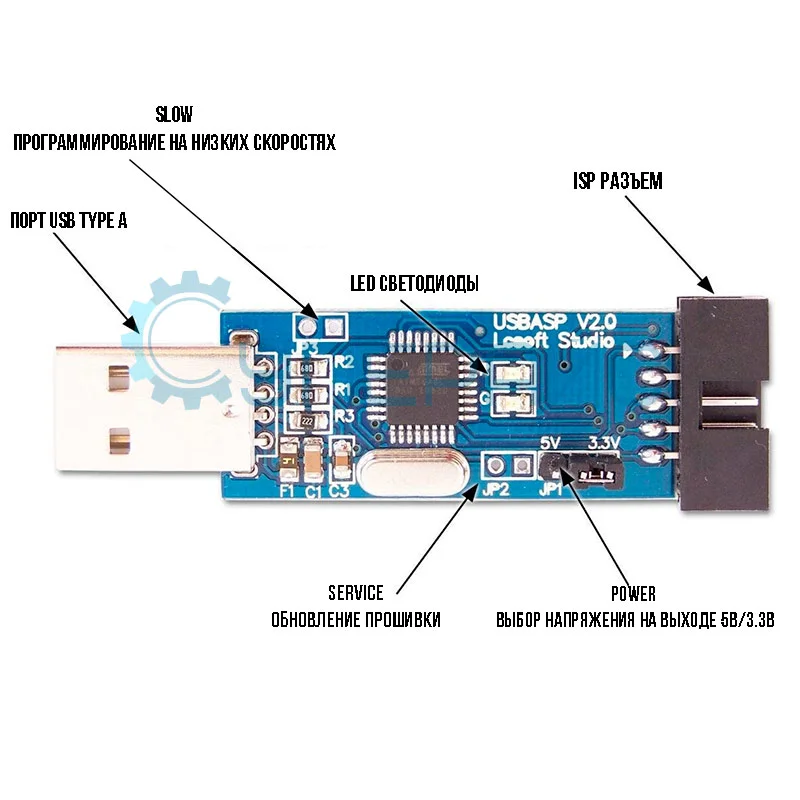

Перемычки:

• JP1. Эта перемычка осуществляет контроль выходного напряжения. Оно устанавливается либо на 3.3В, либо на 5В. Если целевому прибору не требуется внешний источник питания, то джампер нужно отключить;
• JP2. Перемычка для обновления прошивки программатора. Чтобы обновить прошивку, требуется второй отладчик;
• JP3. Перемычка для включения режима программирования низкоскоротных контроллеров. Если частота микроконтроллера, который Вы программируете, меньше 1.5 МГц, требуется замкнуть данный джампер.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
