Обзор ИК паяльной станции Dinghua IR6500 (DH-A01R)

Тонкости выбора инфракрасной паяльной станции Dinghua IR6500 (DH-A01R) от Суперайс

Инфракрасная паяльная станция является неотъемлемой частью практически любой мастерской по ремонту электроники и цифровой техники. Она дает возможность, за счет автоматизации работы, повысить качество работ, снизить влияние человеческого фактора и высвободить дополнительное рабочее время ремонтного персонала.

Каждая ремонтная мастерская, на определенном этапе своего развития, сталкивается с необходимостью увеличения производительности и качества работ при пайке чипов. Рост числа заказов и высокая трудоёмкость работ по замене BGA чипсетов делают очевидным покупку инфракрасной паяльной станции.

Однако полностью автоматические ИК паяльные станции стоят достаточно дорого. Поэтому на начальном этапе развития своей компании стоит обратить внимание на бюджетные модели, такие как Dinghua IR6500 (DH-A01R), например.

Данная станция предназначена как для свинцовой, так и бессвинцовой пайки, а также демонтажа чипов в таких корпусах как: BGA, PGA, POP, BQFP, QFN, SOT-233, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA.

Давайте посмотрим на комплектацию и функционал станции.

Время чтения: 8 минут

Упаковка

Важное в статье:


Станция поставляется в картонной коробке размером 420 х 370 мм и высотой 320 мм. И весом в 16 килограмм.

Все элементы инфракрасной станции упакованы и для предотвращения повреждения переложены пенополиэтиленом толщиной 30 мм. Мелкие комплектующие собраны в отдельную коробку.

Упаковка ИК паяльной станции Dinghua IR6500 (DH-A01R)

Транспортная упаковка ИК паяльной станции Dinghua IR6500 (DH-A01R)

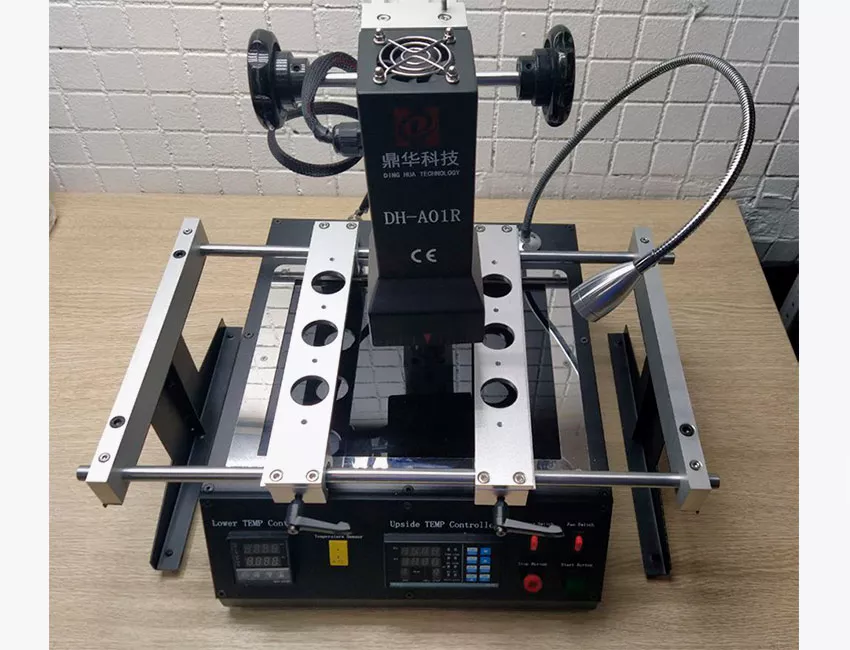

Состав станции

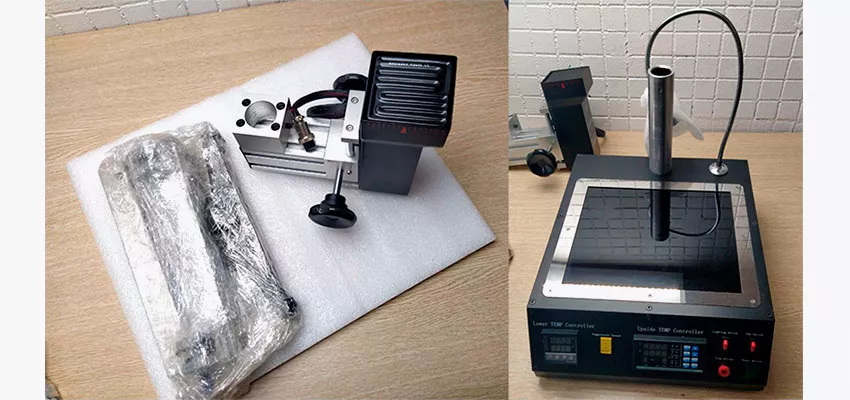

Состав ИК паяльной станции Dinghua IR6500 (DH-A01R)

Состав ИК паяльной станции Dinghua IR6500 (DH-A01R)

Основными элементами паяльной станции являются: основание паяльной станции, верхний ИК нагреватель и стол-держатель.

Комплектующие

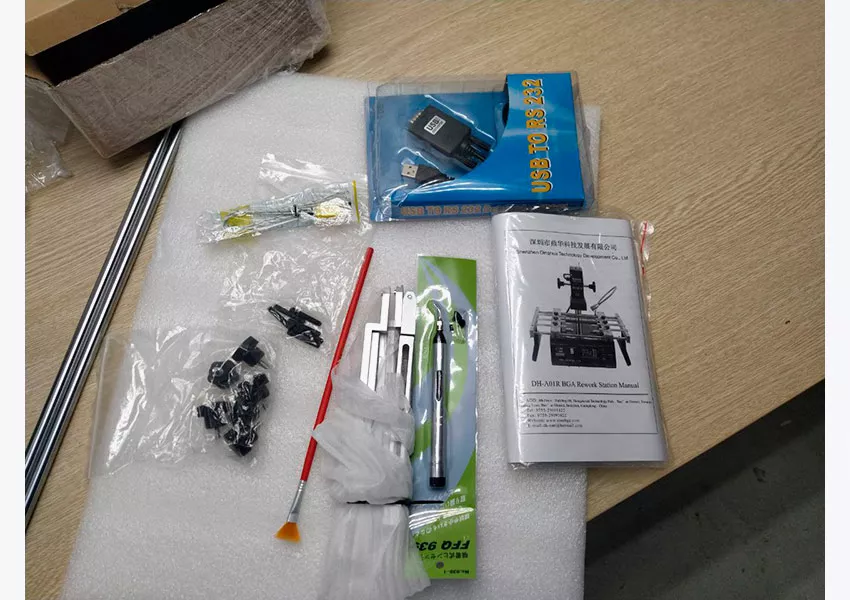

Комплектация ИК паяльной станции Dinghua IR6500 (DH-A01R)

Комплектация ИК паяльной станции Dinghua IR6500 (DH-A01R)

В комплекте к станции идут:
  • термопара К- типа;
  • вакуумный пинцет;
  • кисточка;
  • инструкция;
  • адаптер USB – RS-232.

Давайте взглянем поближе на основные элементы инфракрасной паяльной станции.

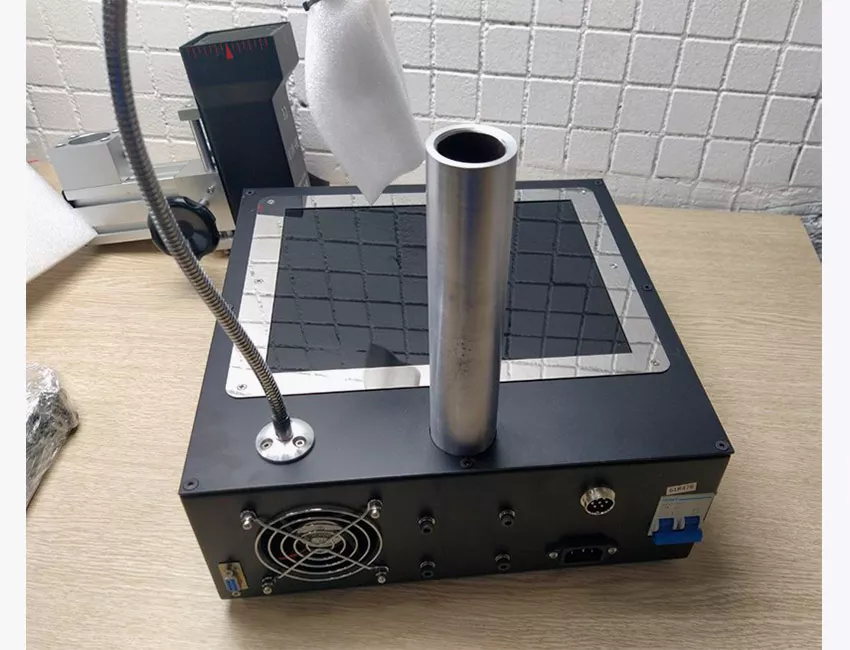

Основание паяльной станции

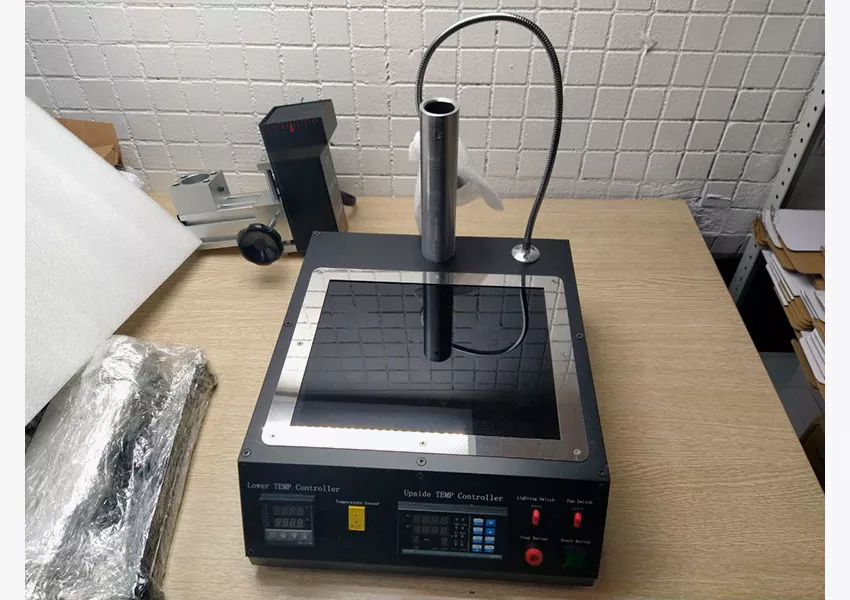

Основание ИК паяльной станции Dinghua IR6500 (DH-A01R)

Основание ИК паяльной станции Dinghua IR6500 (DH-A01R)

Основание паяльной станции выполнено лаконично в черном металле. Нижний ИК нагреватель мощностью 1800 Вт закрыт термостойким стеклом. Все винтовые соединения сделаны в потай и не выступают над ровной поверхностью паяльной станции.

Задняя панель ИК паяльной станции Dinghua IR6500 (DH-A01R)

Задняя панель ИК паяльной станции Dinghua IR6500 (DH-A01R)

В задней ее части размещена прочная стойка диаметром 40 мм, для установки верхнего нагревателя.

Освещение

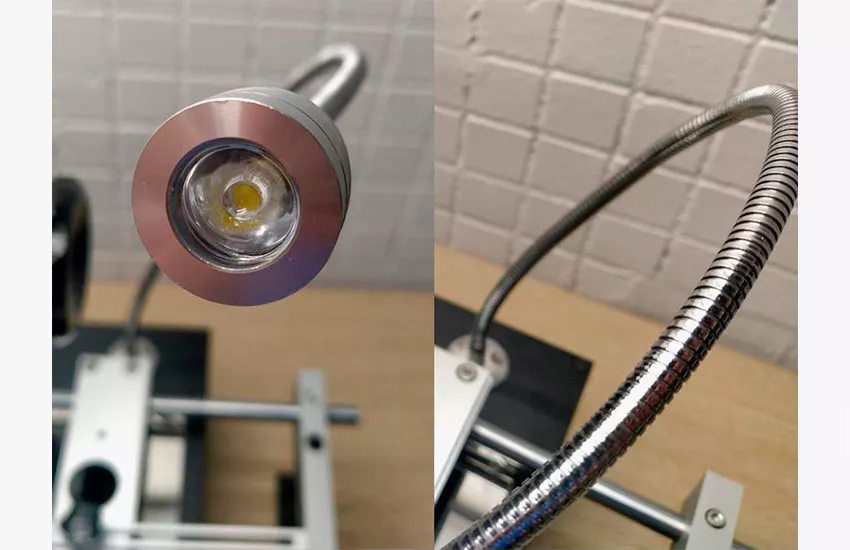

Освещение ИК паяльной станции Dinghua IR6500 (DH-A01R)

Освещение ИК паяльной станции Dinghua IR6500 (DH-A01R)

Для освещения рабочей зоны предусмотрен гибкий LED светильник с мощным светодиодом.

Задняя панель

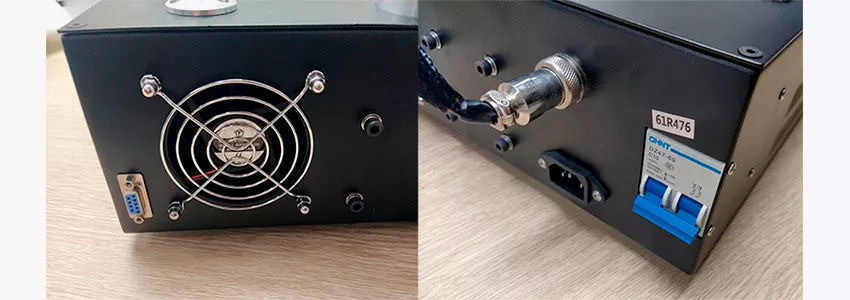

Задняя панель ИК паяльной станции Dinghua IR6500 (DH-A01R)

Задняя панель ИК паяльной станции Dinghua IR6500 (DH-A01R)

На задней панели станции размещены:
  • COM разъем интерфейса RS-232, для связи с компьютером;
  • высокопроизводительный 80 мм вентилятор охлаждения;
  • разъем типа ST12 для подключения верхнего нагревателя;
  • разъем типа AS для подключения питания;
  • автоматический выключатель фирмы CHNT класса С на 10 А.

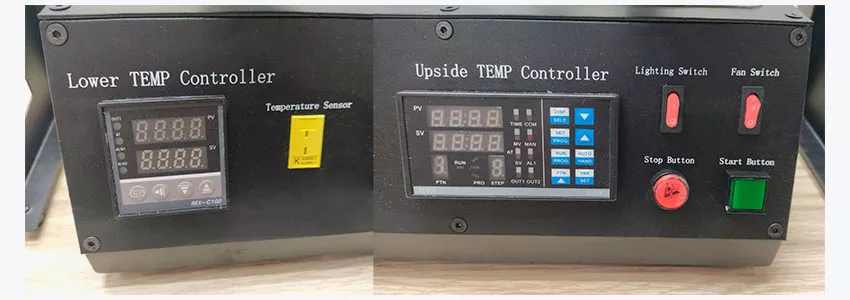

Передняя панель

Передняя панель ИК паяльной станции Dinghua IR6500 (DH-A01R)

Передняя панель ИК паяльной станции Dinghua IR6500 (DH-A01R)

Так как в паяльной станции Dinghua IR6500 реализован раздельный контроль температуры нагревателей, то на передней панели мы видим два PID-контроллера: контроллер нижнего нагревателя – слева и верхнего – с права.

Здесь же мы видим:
  • разъем для подключения термопары;
  • выключатели управления светом и вентилятором;
  • кнопки старт и стоп для управления работой контроллера.

Верхний нагреватель

Верхняя система нагрева устанавливается на 40 мм стойку. Ее конструкция позволяет выполнить перемещение нагревателя по трем степеням свободы:
  • свободное вращение вокруг стойки;
  • свободное перемещение по горизонтальной оси (ближе к стойке, либо дальше от нее);
  • точная регулировка перемещения по вертикальной оси в пределах 80 мм.
В конструкции верхнего нагревателя предусмотрены винты:
  • ограничитель высоты;
  • фиксатор вертикального перемещения;
  • фиксатор положения на стойке.

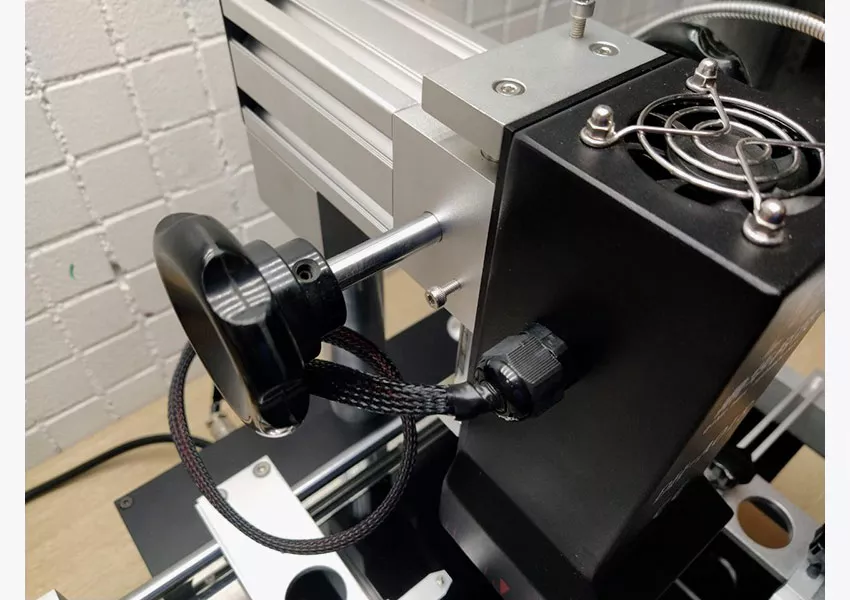

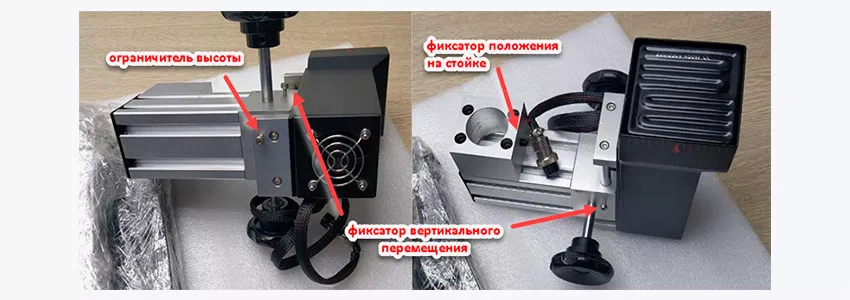

Конструкция верхнего нагревателя

Конструкция верхнего нагревателя

В нижней части установлен керамический инфракрасный нагреватель мощностью 450 Вт и размерами 80 x 80 мм. Сверху – 40 мм вентилятор для отвода тепла.

Верхний вентилятор для отвода тепла

Верхний вентилятор для отвода тепла

Для защиты от повреждения, провода, подводимые к верхнему нагревателю, проложены в гибкой нейлоновой оплетке.

Стол-держатель

Эта модель паяльной станции не предусматривает крепление стола-держателя к основанию. Он имеет свои собственные ножки, что может также помочь в лучшем позиционировании ремонтируемой платы. Однако эта конструкция также увеличивает занимаемую ИК-станцией площадь.

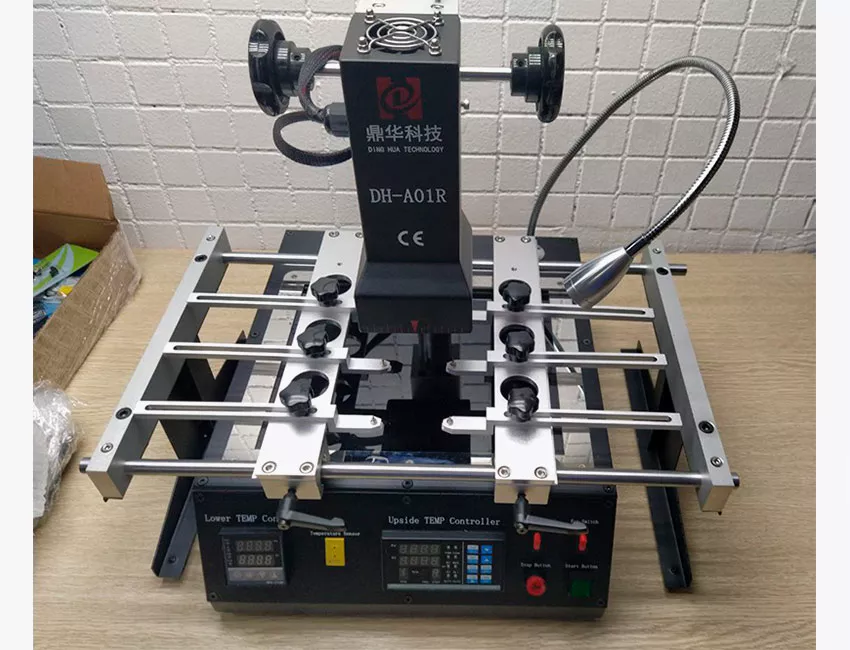

Стол-держатель ИК паяльной станции Dinghua IR6500 (DH-A01R)

Стол-держатель ИК паяльной станции Dinghua IR6500 (DH-A01R)

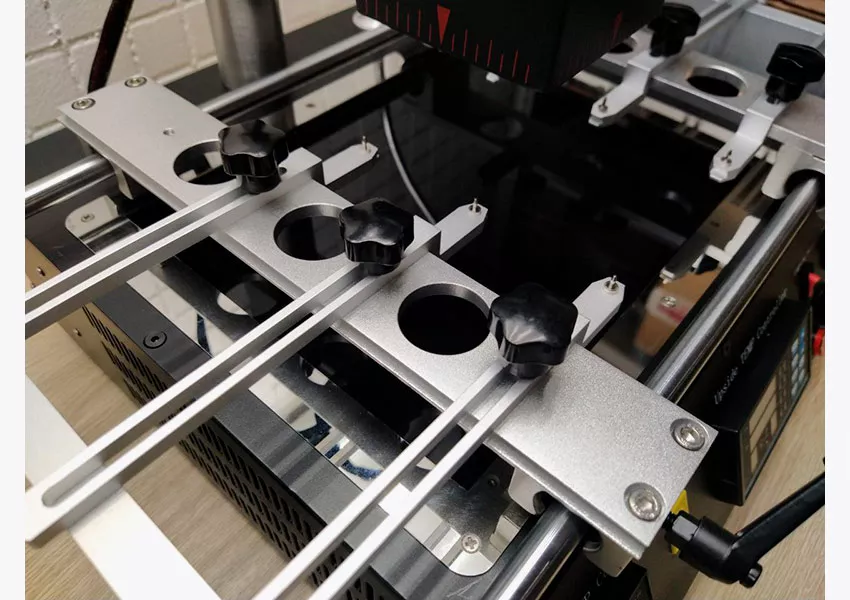

Винты фиксации держателя плат

Винты фиксации держателя плат

Универсальные держатели платы

Универсальные держатели платы

Стол-держатель состоит из:
  • опорных ножек (2 шт.);
  • направляющих (2 шт.);
  • оснований для установки держателей (2 шт.);
  • универсальных держателей платы (6 шт.);
  • винты фиксации держателей (6 шт.).

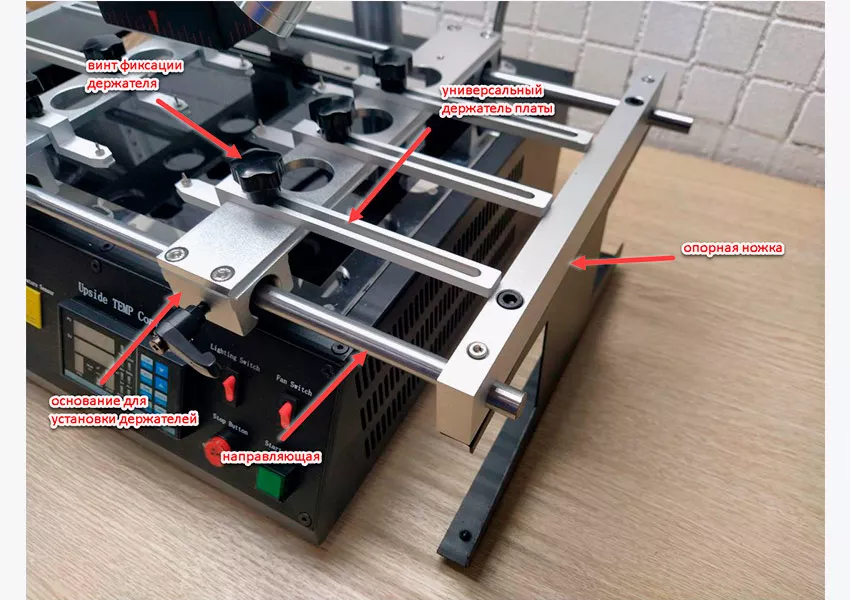

Конструкция стола-держателя

Конструкция стола-держателя

За счет высокой подвижности держателей можно добиться захвата и удержания платы различной формы и размера. Вплоть до 355 х 280 мм.

Удерживающие элементы универсального держателя

Удерживающие элементы универсального держателя

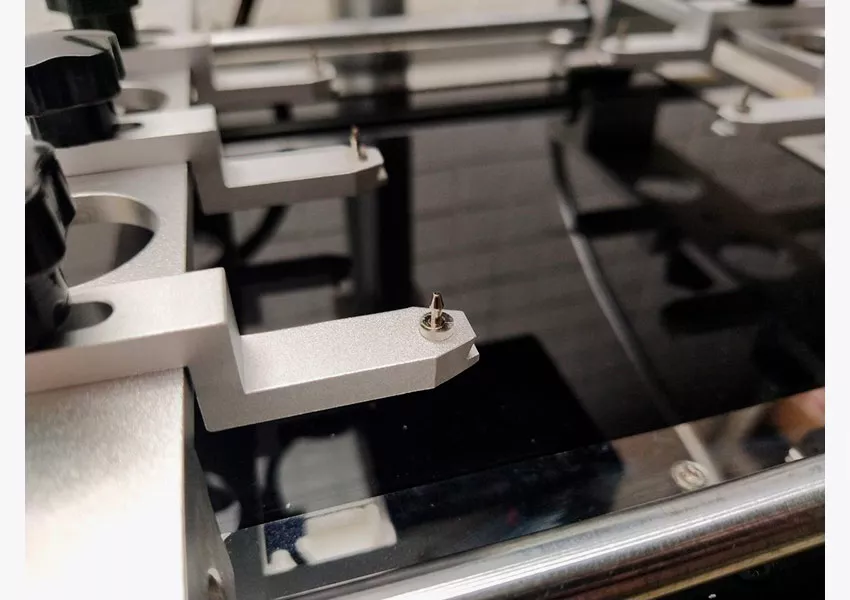

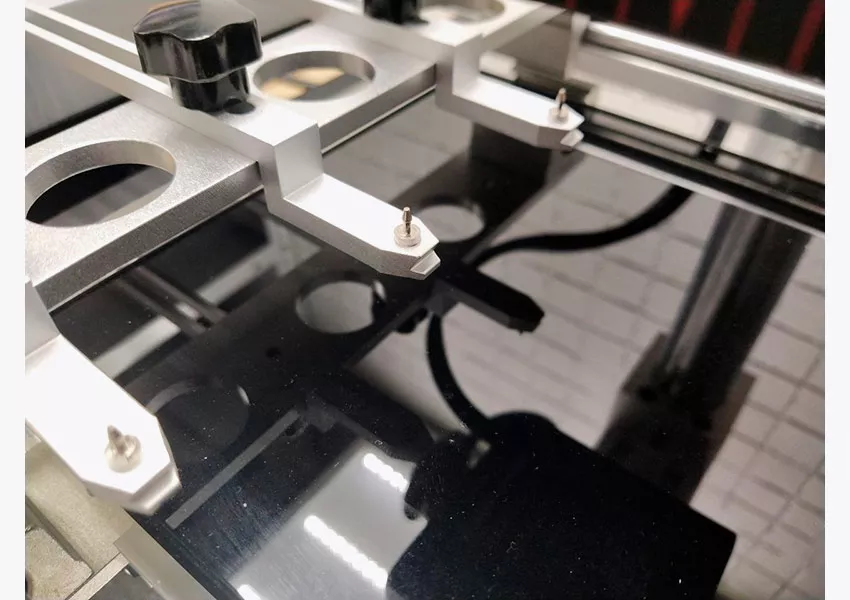

V-образный паз и штыревой фиксатор

V-образный паз и штыревой фиксатор

Универсальный держатель имеет два удерживающих элемента: V-образный паз и штыревой фиксатор.

V-образный паз удобен для надежного удержания плат прямоугольной формы различной толщины.

Штыревой фиксатор больше подходит для установки платы через монтажные отверстия, а также для удержания плат сложной формы с упором в сам штырь.

Функционал станции

Общие характеристики

Инфракрасная паяльная станция предназначена для пайки и демонтажа чипов в различных корпусах размерами от 5 х 5 мм до 55 х 55 мм.

Размеры рабочего стола станции позволяют разместить платы размером от 20 х 20 мм до 355 х 280 мм.

Мощность ИК станции:
  • верхний нагреватель – 450 Вт;
  • нижний нагреватель – 1800 Вт;
  • полная мощность – 2300 Вт.
Размеры нагревателей:
  • верхний – 80 х 80 мм;
  • нижний – 245 х 200 мм.

Отклонение сетевого напряжения допускается в пределах от 200 до 240 В с частотой 50 или 60 Гц. В комплекте с ИК станцией идет шнур питания с евровилкой.

Подсветка паяльной станции – светодиодная, гибкая.

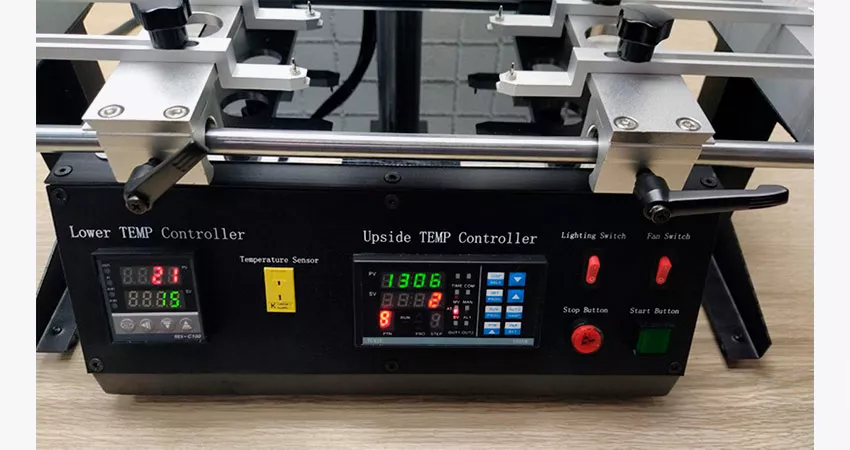

Передняя панель ИК паяльной станции Dinghua IR6500 (DH-A01R)

Передняя панель ИК паяльной станции Dinghua IR6500 (DH-A01R)

Контроллер нижнего нагревателя

В качестве контроллера нижнего нагревателя используется PID-контроллер REX-C100 со следующими характеристиками:
  • точность измерения: ± 0,5% от полной шкалы;
  • разрешение: 14 бит;
  • период опроса: 0,5 с;
  • термопара: поддержка типов K, J, R, S, B, E, N, T, C, Pt, U, L;
  • область температур: от 0 до 400°C (для термопары типа К);
  • время интегрирования и дифференцирования: от 0 до 3600 с;
  • пропорциональный период от 1 до 100 с;
  • гистерезис: 1-100°C;
  • выход: релейный 250 В / 3 А.

Контроллер верхнего нагревателя

В качестве контроллера верхнего нагревателя используется промышленный ПИД-контроллер PC410 SHANM со следующими характеристиками:
  • точность измерения: ± 0,2% от полной шкалы;
  • разрешение: 14 бит;
  • период опроса: 0,125 с;
  • термопара: поддержка типов K, J, R, S, B, E, N, T;
  • область температур: от 0 до 400°C (для термопары типа К);
  • время интегрирования и дифференцирования: от 0 до 3600 с;
  • выход: релейный 250 В / 3 А;
  • выход: RS-232.
Отличительной особенностью этого контроллера является возможность хранения до 10 термопрофилей. Для каждого термопрофиля можно настроить до 8 ступеней нагрева. При настройке каждой ступени оператором задается:
  • конечная температура ступени;
  • время удержания температуры ступени;
  • скорость нарастания температуры ступени.

Выводы и заключение

Давайте взглянем на преимущества и недостатки этой ИК-станции. Инфракрасная паяльная станция Dinghua IR6500 (DH-A01R) обладает

Преимущества:
  • низкая цена;
  • высокоточные ПИД-регуляторы;
  • 10 хранимых термопрофилей на 8 ступеней каждый;
  • универсальные держатели платы для удержания плат любой формы;
  • высокая подвижность верхнего нагревателя;
  • наличие RS-232 порта для подключения к внешним устройствам.
Недостатки:
  • раздельный контроль температуры;
  • стол-держатель не фиксируется на основании паяльной станции;
  • нет оптического позиционирования чипа;
  • нет возможности регулировки площади нагрева верхним нагревателем.

Если вы хотите поднять качество выполняемых работ при замене электронных компонентов и при этом освободить дополнительное рабочее время, то ИК паяльная станция станет отличным решением.

Помимо рассмотренной нами паяльной станции вы можете выбрать подходящую модель как по цене категории, так и по наличию дополнительного функционала, например:

Наша организация является официальным дилером таких компаний как Dinghua, WISDOMSHOW, YIHUA и другие.

При возникновении затруднений с выбором оборудования станции, наши специалисты всегда готовы прийти вам на помощь.

Спасибо за прочтение.
