С каждым годом на прилавках магазинов появляется все более новое и технологичное оборудование. Еще вчера смартфон был в диковинку, а сегодня это товар общего потребления. Продукция, которой мы пользуемся, становится все совершенней и сложнее, вместе с ней совершенствуются и инструменты, предназначенные для ее ремонта. Раньше в качестве паяльного оборудования, в первую очередь, использовался паяльник. Но сегодня таким инструментом можно доломать прибор или измучить самого себя. Он не подойдет ни для монтажа радиоэлектронных компонентов, ни для демонтажа всевозможных микросхем. Поэтому для тех, кто серьезно занимается радиоэлектроникой, встает насущный вопрос о приобретении паяльной станции.

Чем же она отличается от того же самого паяльника? Вот два основных отличия, которые одновременно являются и преимуществом паяльной станции:

  При пайке чипов, фильтров и других радиоэлементов всегда существует опасность их перегреть. Чтобы этого не случилось, необходимо постоянно контролировать температуру. И паяльнику с этим не справится. Благодаря блоку электронной регулировки паяльная станция позволит точно отрегулировать температуру.

  Имея паяльную станцию, не страшно паять запитанную или работающую схему. Гальваническая развязка от сети минимизирует любые последствия.
Итак, Вы убедились, что паяльная станция Вам нужна и решились на ее приобретение. Какие же виды паяльных станций бывают и как в них разобраться?

Сегодня на рынке представлены  следующие виды станций:

1. Термовоздушная паяльная станция
       a.  Компрессорная
       b.  Турбинная
2. Паяльные станции для бессвинцовой пайки
3. Инфракрасные паяльные станции для BGA корпусов

Рассмотрим более подробно каждую из них

Термовоздушная паяльная станция

Такая станция еще называется станцией-феном. Пайка элементов осуществляется горячим воздухом. Для получения горячего воздуха, необходимого для монтажа, разработано две конструкции паяльной станции: турбинная и компрессорная.

Название компрессорная паяльная станция говорит само за себя. Внутри такой станции находится диафрагменный компрессор, который и отвечает за нагнетание воздуха. Для наглядности рассмотрим особенности компрессорной паяльной станции на конкретных примерах.

В паяльных станциях известного китайского производителя YIHUA-850YIHUA-850AD, YIHUA-8508YIHUA-8508D, YIHUA-8508D+ используется высококачественный диафрагменный компрессор, который обеспечивает силу и однородность подаваемого потока горячего воздуха. За нагрев отвечает специальный нагревательный элемент. Его качество и конструкция не оставляют причин беспокоится о сроке службы.  Такой нагревательный элемент прослужит долго.

Чем же отличаются приведенные модели компрессорных станций друг от друга? Итак, от простого к сложному.

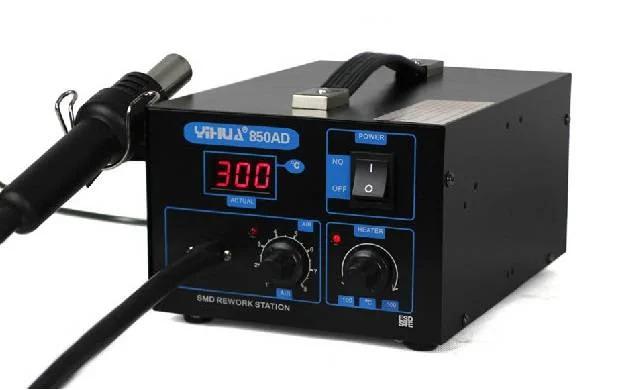

YIHUA-850YIHUA-850AD

06-03-2016 13-02-31.jpg

Эти паяльные станции позволяют контролировать температуру фена, которая высвечивается на специальном дисплее на светодиодах.

06-03-2016 13-07-08.jpg

Трубка ручки вмонтирована в силикон, что делает ее гибкой и термоустойчивой.  Если силиконовый провод случайно коснется разогретого паяльника, то беды не случится, так как этот провод без последствий для себя выдерживает достаточно высокую температуру в течение 30 секунд.

 YIHUA-8508

06-03-2016 13-12-22.jpg

Если Вы ищите инструмент особенно надежный и долговечный, то эта паяльная станция то, что нужно. Ее корпус выполнен из железного сплава, которому не грозят ни высокие температуры, ни безжалостное ежедневное использование. Ручка вмонтирована в специальный термоустойчивый материал. Она удобна и эстетически привлекательна. Сама же ручка сделана из нержавеющей стали высокого качества. Никакой коррозии ей не грозит, да и повредить ее непросто.

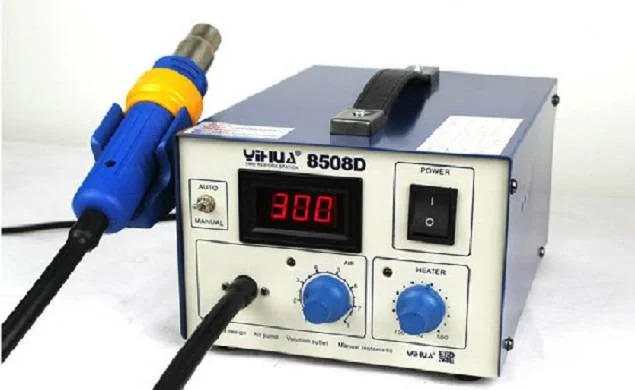

YIHUA-8508D



06-03-2016 12-56-23.jpg

А эта паяльная станция уже отличается высокой технологичностью. В нее встроен микрокомпьютер SAMSUNG и ПИД-регулятор. Теперь температура под полным контролем, и распайка выполняется на другом уровне, предотвращающем повреждение самых нежных элементов.

Фен здесь работает как в ручном, так и в автоматическом режиме, выбирайте наиболее оптимальный для той работы, которую Вы делаете в данный момент.

Корпус в этой станции, как у YIHUA-8508 из надежного железного сплава. Ручка обладает теме же характеристиками, что и в YIHUA- 8508.

YIHUA-8508D+

06-03-2016 13-26-43.jpg

Эта паяльная станция очень похожа на свою предшественницу YIHUA-8508D. Тот же микрокомпьютер, фен в ручном и автоматическом режимах, железный корпус и удобная надежная ручка. Главное отличие в индикации давления компрессора.

Все рассмотренные модели идеально подходят для выпаивания различных элементов SMD, SOIC, BGA и др.

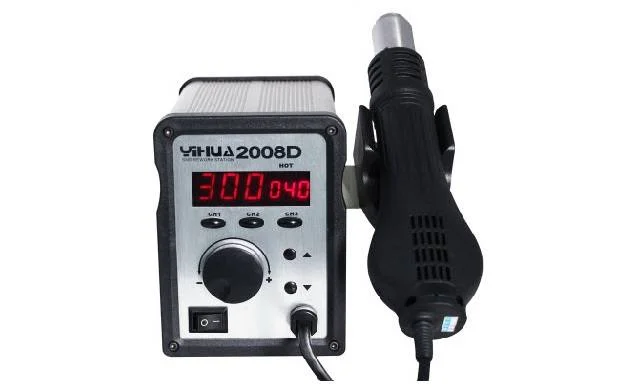

Отдельное внимание среди термовоздушных паяльных станций нужно уделить интеллектуальной паяльной станции. В качестве примера рассмотрим ремонтную паяльную станцию YIHUA-2008D.

06-03-2016 13-30-43.jpg

Эта станция отличается легким весом, так как выполнена из алюминиевого сплава. Она компактна и в то же время подойдет для целой производственной линии. Интеллектуальной эта станция названа потому, что в ней встроено три канала памяти. В каждом из этих каналов есть возможность запрограммировать нужную температуру и величину потока воздуха. Но и эти программируемые параметры при необходимости меняются с помощью горячих клавиш.

ПИД-регулятор позволяет контролировать и корректировать температуру непосредственно в процессе работы. А бесщеточный вентилятор освободит Вас от лишнего шума и удивит своей надежностью и долговечностью.

Данная паяльная станция хороша еще и тем, что в случае неисправности Вы будете сразу предупреждены встроенной сигнализацией, так как станция оснащена собственной системой автоматической диагностики.

Интеллектуальная станция – это более сложный инструмент, чем обычная паяльная станция. С ее помощью можно выполнять пайку не только самых разных элементов, интегральных схем и печатных плат, но и использовать ее на стандартных производственных линиях, в лабораториях, при ремонте смартфонов и бытовой техники.

Термовоздушная паяльная станция – отличный инструмент для проведения поверхностного монтажа. Пайка выполняется бесконтактно. Горячий воздух направлен прицельно, сила его потока и температура полностью регулируются. Принцип работы этой станции более чем прост. Кроме высокой температуры он ничем не отличается от принципа работы обычного фена.

Паяльные станции для бессвинцовой пайки

Эти паяльные станции также как и термовоздушные используются для выполнения пайки элементов радиоэлектронного оборудования. Основное их отличие заключается в том, что паяльные станции для бессвинцовой пайки позволяют достичь монолитного (неразъемного) соединения элементов. Для этого перед пайкой между элементами вводится заранее расплавленный материал (припой).

Регулирование температуры в такой станции может осуществляться двумя способами. Первый из них основан на использовании электричества. Это самый простой способ. Тепло быстро передается паяльнику, а от паяльника – к элементу монтажа. Второй способ более сложный. Он основан на использовании специального чипа, который измеряет температуру паяльника. Затем соответствующая программа подает сигнал о включении/выключении регулятора температуры. Если температура ниже заданной, то надо подать питание на регулятор, чтобы она достигла нужного значения. Если же температура выше заданной, то питание нужно отключить.

А теперь познакомимся с паяльными станциями для бессвинцовой пайки на конкретных примерах.

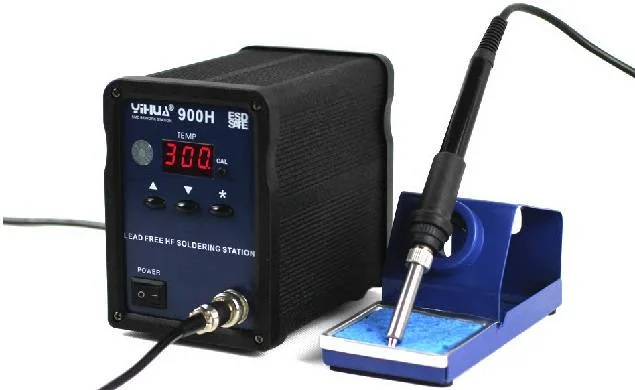

Высокочастотная паяльная станция YIHUA-900Н

08-03-2016 12-13-53.jpg

Для этой паяльной станции характерно очень быстрое повышение температуры и высокая мощность. Раз-два и готово, и все это благодаря высокочастотному нагреву. Повышение температуры от 0°C до 300°C происходит за несколько секунд. ПИД-регулятор позволяет управлять температурой с помощью кнопок. А еще эта станция не дастся в руки посторонним. Для этого в ней есть функция введения пароля, позволяющая заблокировать любой доступ к определенным температурным параметрам. Корпус паяльной станции выполнен из железного сплава, которому не страшны высокие температуры.

Высокочастотная паяльная станция YIHUA-900Н может быть использована для работ любого уровня сложности.

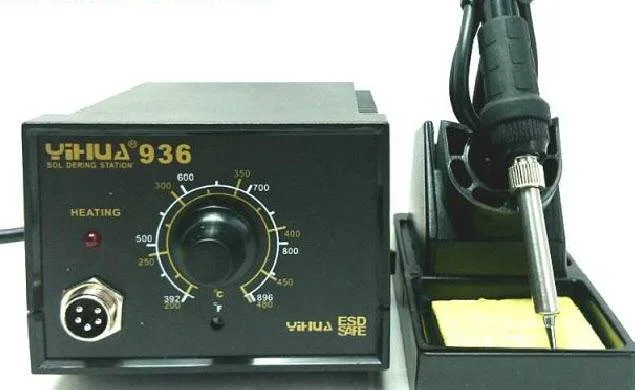

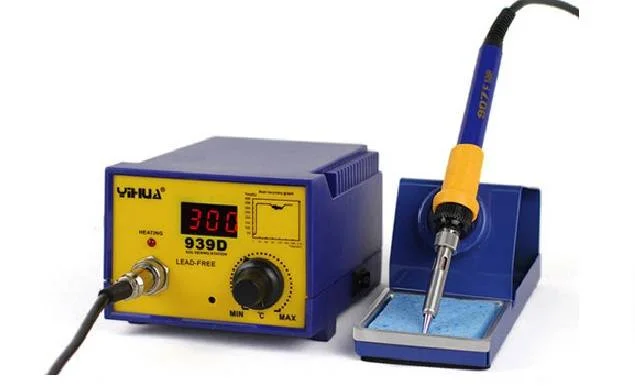

Паяльные станции для бессвинцовой пайки с постоянной температурой YIHUA-936YIHUA-936ВYIHUA-937DYIHUA-939D

08-03-2016 12-21-04.jpg

Помимо быстрого повышения температуры, надежности и антистатических свойств эти станции в процессе монтажных работ могут стабильно поддерживать определенную температуру. Они подходят для выполнения самых разных задач: от использования в лабораториях до ремонта смартфонов и планшетов.

08-03-2016 12-24-20.jpg

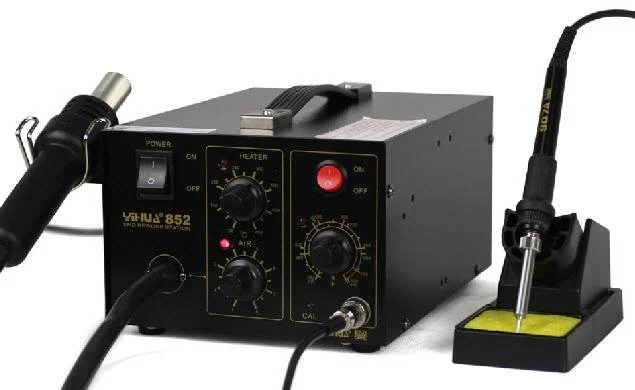

Если Вы не можете определиться и сделать выбор между термовоздушной паяльной станцией и станцией для бессвинцовой пайки, то есть интересное решение. Это термовоздушная паяльная станция 2 в 1 или 3 в 1 . Такая станция представляет собой сочетание двух вышеуказанных станций. Ее преимущество – это, прежде всего, компактность, что очень удобно при транспортировке и хранении паяльной станции.

08-03-2016 12-29-55.jpg

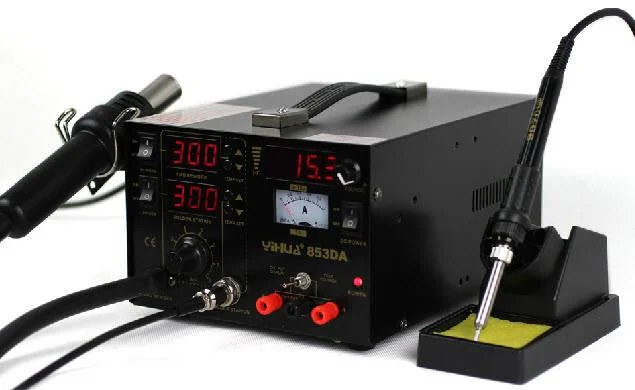

YIHUA-852 (2 в 1)YIHUA-853DA (3 в 1)

В этих станциях воздух подается диафрагменным компрессором. Прочный нагревательный элемент фена выполнен из керамики. Светодиодный дисплей предоставляет возможность контролировать температуру.

08-03-2016 12-32-09.jpg

YIHUA-852 (2 в 1), YIHUA-853DA (3 в 1) – это паяльные станции для профессионалов. Они смогут не только выполнить высококачественную пайку, но и помогут очистить предметы от клея и лака, сварят любые пластмассовые материалы. Такие станции используются в лабораториях и научных центрах, где работа с электроприборами требует особенно серьезного подхода.

Инфракрасные паяльные станции для BGA корпусов

С развитием электроники инфракрасные паяльные станции становятся все популярнее.

Они были созданы для решения ряда сложных задач, в том числе для монтажа и демонтажа BGA-микросхем. Их принцип действия прост: длина волны подобрана таким образом, что сначала нагреваются металлические элементы, а неметаллические – пластмассовые корпуса, подложки и т. д. – нагреваются гораздо меньше. Сфокусированный пучок инфракрасного излучения может выполнить нагрев даже самой сложной зоны. При этом, как правило, используется керамический нагревательный элемент, но иногда и кварцевый. Плюсы керамических нагревательных элементов – это невидимый спектр излучения и высокая износостойкость. Плюс кварцевого нагревательного элемента – большая однородность зоны нагрева.

Преимущества инфракрасной паяльной станции очевидны. К ним относится равномерность нагрева, что имеет немалое значение для BGA и других элементов, универсальность (не нужно подбирать насадки), высокое качество и надежность.

Инфракрасные паяльные станции для BGA корпусов YIHUA-1000AYIHUA-1000В – это целые миникомплексы. Точный датчик контролирует температуру непосредственно в процессе работы.

Благодаря компьютеру SAMSUNG и ПИД-регулятору температура фена тоже под контролем.

08-03-2016 12-36-31.jpg



Итак, подводим итог. Что же выбрать: термовоздушную или инфракрасную паяльную станцию?

Во-первых, сразу бросается в глаза разница в цене. Термовоздушная паяльная станция дешевле. Второе отличие – размер. Термовоздушная паяльная станция компактнее. И если рабочее пространство невелико, то это свойство паяльной станции имеет немаловажное значение.

Так что же приобретаем, выбирая инфракрасную паяльную станцию? Прежде всего, инфракрасные паяльные станции более равномерно прогревают монтажный элемент. Хотя если речь идет о ремонте мобильных телефонов, то термовоздушная паяльная станция легко справится с этой задачей, а вот если нужно отремонтировать компьютер или ноутбук, то это повод задуматься о покупке инфракрасной паяльной станции, так как микросхемы и компьютерные платы более чувствительны и требуют равномерного прогрева.

При работе с инфракрасной станцией исключена возможность сдуть монтажный элемент или обжечь пальцы горячим воздухом, если работа «ювелирная». А еще не нужно ломать голову и приобретать разные насадки для фена.

Как правило, инфракрасная паяльная станция работает тише, чем термовоздушная, что создает более комфортные условия работы.

Остается только сделать выбор.

На нашем сайте представлены паяльные станции китайской компании YIHUA. С 2004 года эта компания занимается производством паяльного оборудования и достигла в этой области немалых успехов. Ассортимент паяльных станций, предлагаемой компанией YIHUA, достаточно широк: от простых термовоздушных паяльных станций до инфракрасных паяльных станций, представляющих собой профессиональные миникомплексы.

08-03-2016 12-39-51.jpg

Компания YIHUA занимается производством паяльных станций более 10 лет. За это время она произвела более 21 миллионов комплектов оборудования, отличающегося высоким качеством, технологичностью и надежностью.
