Портативный паяльник FNIRSI HS01: полное руководство

Время чтения: 12 минут

Паяльник FNIRSI HS01 предназначен для сервисных инженеров, радиомастеров и сборочных участков малых серий. Это также удобный портативный паяльник для выездных работ. Инструмент подходит для SMD-монтажа, ремонта с заменой разъёмов и восстановлением дорожек, реболлинга отдельных элементов, полевых паяльных операций при настройке и наладке оборудования вне мастерской быстрой сборки опытных образцов.

Таблица базовых характеристик модели:

Мощность прибора 65 Вт покрывает нужды при проведении большинства мероприятий по монтажу и ремонту электроники. Этого достаточно для пайки коннекторов, экранирующих элементов и компонентов с большой теплоёмкостью.

Температурный диапазон 80–420°C актуален для бессвинцовых припоев и для низкотемпературной пайки термочувствительных компонентов. А его спящий режим снижает потребление энергии при перерывах и продлевает срок службы контактной части за счёт уменьшения окисления при простое. Отображение температурных показателей на экране помогает контролировать нагрев и предотвращать перегрев компонентов, а настройка температуры в процессе монтажа даёт адаптировать степень нагрева под конкретную задачу.

Сменные насадки делают прибор достаточно гибким: тонкие подходят для SMD, широкие — для массивных контактов. Совместимое напряжение постоянного тока в границах 9–20 В даёт согласовать аппарат с различными источниками энергии: зарядными устройствами, пауэрбанками с поддержкой быстрой зарядки и ЛБП.

Скоростная зарядка через PD-триггер автоматически согласует параметры энергоснабжения с подключённым адаптером, что исключает необходимость ручной настройки напряжения.

Время разогрева/время плавки в пределах 8–30 секунд — это очень быстро, ждать долго не придётся.

OLED-экран отображает сведения о том, с какой интенсивностью аппарат сообщает тепло.

Питание через Type-C означает, что прибор легко подключить к распространённым адаптерам. Это также делает возможным использование с powerbank.

Металлический корпус рассеивает тепло и защищает внутренние компоненты при интенсивном воздействии.

Габариты соответствуют размерам традиционных профессиональных моделей.

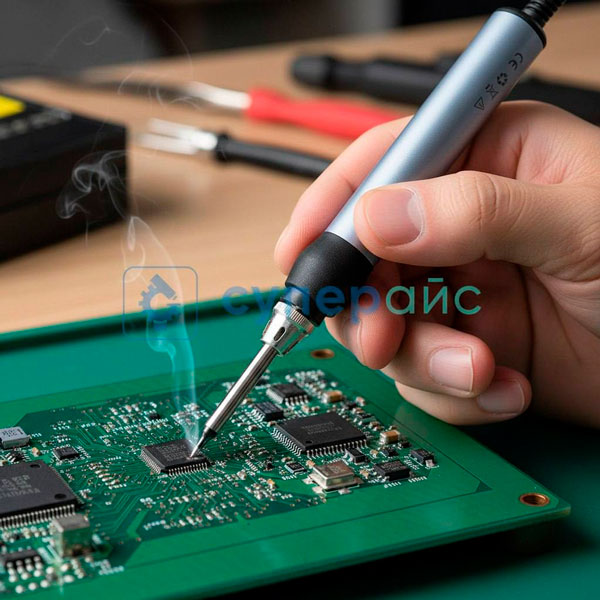

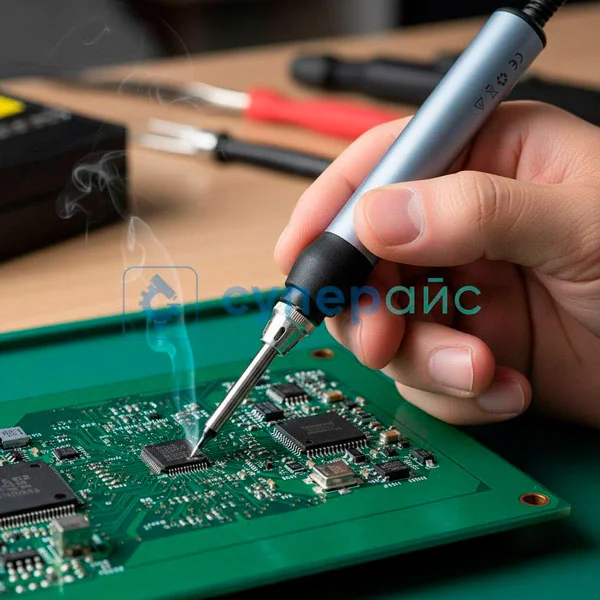

Вес аппарата снижает утомляемость при многочасовой пайке в сравнении с более тяжёлыми вариантами.

65 Вт — максимальная электрическая мощность, которую потребляет нагревательный элемент при подключении к источнику с соответствующими параметрами. При распаивании массивных частей — физических портов, экранов, толстых проводов — значительная часть тепла уходит в деталь через контактную зону. Поэтому критически важно восстановление температуры жала при контакте с теплоотводом.

Эффективность пайки массивных или теплоёмких деталей, таких как металлические корпуса разъёмов, зависит от мощности используемого источника питания. При максимальной доступной мощности (например, через протокол PD с высоким напряжением) температурная просадка жала будет минимальной, а его восстановление до рабочей температуры — максимально быстрым.

При снижении мощности питания (например, через PD с более низким напряжением) просадка температуры станет более заметной, а время её восстановления — увеличится. В условиях минимальной мощности питания просадка температуры может быть существенной, что приведёт к значительному замедлению восстановления до рабочей температуры. Для взаимодействия с теплоёмкими элементами — крупными гнёздами, толстыми проводами, экранирующими кожухами — всегда рекомендуется использовать источник питания с максимальной доступной мощностью.

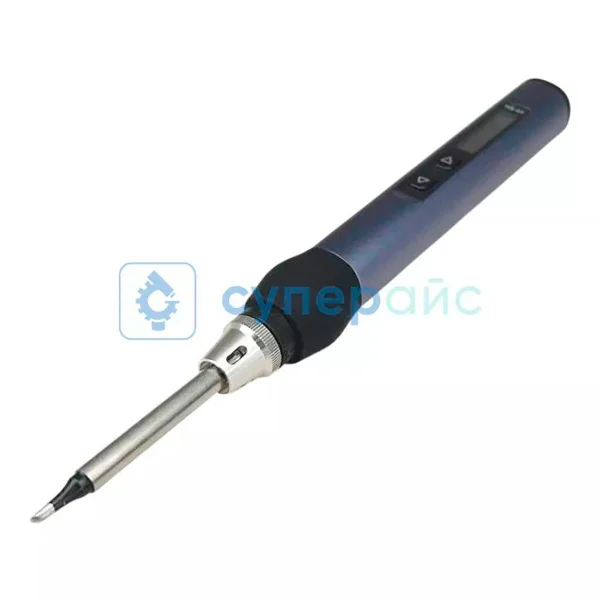

Насадка типа «конус» имеет малую площадь соприкосновения, что снижает теплопередачу, но повышает точность позиционирования. Удобна для SMD-компонентов и тонких проводов.

Скошенные насадки (с углом 30–60 градусов и шириной 2,4–6,5 мм) сочетают достаточную площадь контакта с управляемостью. Универсальны для SOIC, QFP и коннекторов.

Ножевые варианты создают узкую контактную зону вдоль лезвия и подходят для drag-soldering — протаскивания припоя вдоль ряда выводов.

Для SMD-компонентов с бессвинцовым припоем рекомендуется диапазон 320–340°C, подача 18–30 ватт через PD 9–12 вольт, коническая форма. Для разъёмов и массивных контактов требуется нагрев в пределах 360–380°C, 45–65 ватт через PD 15–20 вольт, модель K65. Дополнительный предварительный прогрев платы термостоликом до 120°C ускоряет процесс. Для drag-soldering при манипуляциях с QFP и TQFP подходят диапазоны 330–350°C, 30–45 ватт и «нож» типа KR.

USB Power Delivery 3.0 — стандарт динамического согласования параметров между питающим источником (адаптером, powerbank) и потребителем. При подключении прибора происходит обмен данными по линиям CC (Configuration Channel) кабеля USB-C. Устройство запрашивает список доступных профилей у источника.

Для передачи максимума мощности кабель должен поддерживать ток не менее 3,25 А при напряжении 20 В. Кабели с чипом E-Mark автоматически согласуют параметры передачи и поддерживают протокол Power Delivery. Сечение проводников питания AWG 18 (диаметр около 1 мм) снижает потери напряжения при высоких токах. Кабели без E-Mark ограничены значением пятнадцать ватт (5В/3А) согласно спецификации USB-C.

Для максимальной производительности требуется адаптер с профилем PD 20В/3,25А (65 ватт или выше).

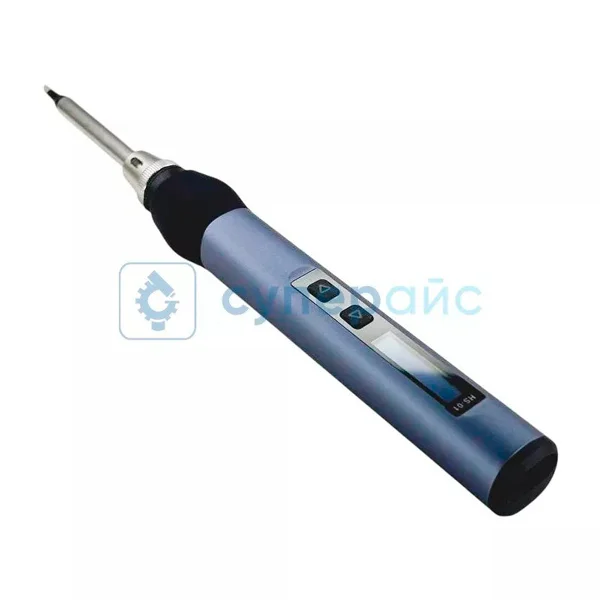

OLED-дисплей паяльника отображает информацию в реальном времени. Это удобно, поскольку параметры всегда будут известны. Автоматический переход в спящий режим происходит после заданного времени бездействия при отсутствии движения или нажатий кнопок. В спящем состоянии уменьшается окисление и экономится энергия.

Управление позволяет подобрать наиболее безопасные условия при взаимодействии с теми или иными материалами. Настройка интуитивная — кнопками на корпусе.

Рекомендуется использовать оригинальные модели серии HS01 для гарантированной совместимости по электрическому сопротивлению нагревательного элемента и геометрии посадочного места.

Игольчатая насадка ILS предназначена для точечной пайки мельчайших SMD-компонентов. Коническое B2 сочетает достаточную площадь касания с точностью позиционирования.

Ножевые вариации применяются для TQFP и QFP. Скошенные обладают большой площадью соприкосновения и подходят для USB, HDMI, аудиоразъёмов.

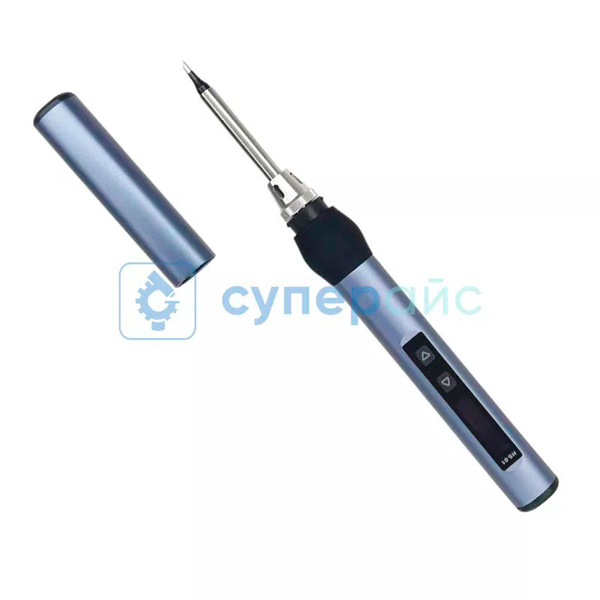

Рассмотрим практику применения прибора на реальных примерах.

Задача — замена резистора 0402 на плате смартфона. Потребуется коническая форма наконечника, нагрев 320–340°C при взаимодействии с бессвинцовым припоем Sn96.5Ag3Cu0.5, гелевый безотмывочный флюс Amtech NC-559-ASM или аналог.

Методика выполнения: сначала нанести флюс на контактные площадки. Коснуться одновременно пина компонента и площадки. Поднести припойный материал диаметром 0,3 (или на одну–две десятых больше) к точке контакта, затем убрать. Время контакта составляет 1–2 секунды.

Типичные ошибки включают перегрев, который приводит к повреждению компонента или отслоению площадки. Недостаточное количество флюса вызывает холодную пайку с матовой поверхностью соединения. Длительный контакт с платой перегревает соседние компоненты и может повредить их.

Задача — замена физического порта USB Type-C на плате ноутбука. Нужно скошенное жало и диапазон 360–380°C, чтобы компенсировать термоотведение через металлический корпус разъёма, жидкий флюс типа Flux-Plus или гелевый аналог. Рекомендуется предварительный прогрев платы термостоликом до 120–150°C для ускорения процесса и снижения термического стресса.

Методика выполнения: нанести флюс на все площадки и выводы. Прогреть один пин до расплавления припоя, одновременно осторожно приподнять разъём пинцетом или специальным инструментом. Повторить для остальных по периметру до полного освобождения разъёма. Очистить площадки оплёткой для выпайки, нанести свежий очиститель. Установить новый элемент, запаять пины последовательно, начиная с угловых для фиксации положения.

Типичные ошибки: недостаточный прогрев приводит к неполному расплавлению материала, попытки оторвать коннектор силой повреждают контактные площадки. Отсутствие предварительного прогрева увеличивает время на паяльные операции и риск деформации платы из-за неравномерного сообщения тепла. Избыточное давление на ножки при запайке деформирует или смещает разъём относительно площадок.

Задача — запаять микросхему TQFP-48 (шаг выводов 1/2 мм) после реболлинга. Здесь требуется форма ножа, нагреть до 330–350°C, припойный материал диаметром 0,5 мм, жидкий высокоактивный Flux-Plus.

Методика выполнения: зафиксировать микросхему каплями припоя на угловых пинах для предотвращения смещения. Нанести обильное количество флюса на ряд пинов. Установить небольшое количество материала на наконечник (лужение). Провести вдоль ряда выводов плавным движением со скоростью около 2–3 мм в секунду. Припойный материал распределяется между пинами благодаря поверхностному натяжению, флюсовая масса предотвращает образование перемычек. Последний при появлении перемычек нужно повторно нанести вдоль ряда для перераспределения материала.

Типичные ошибки: недостаточное количество флюса приводит к образованию перемычек между выводами. Избыточное количество припоя создаёт крупные наплывы и перемычки. Слишком высокая скорость движения не прогревает пины, при этом не смачиваются площадки. Слишком низкая скорость перегревает компонент и вызывает отслоение лепестков.

Вид припойного материала определяет температурные установки и качество соединения. Бессвинцовые стандарта SAC (Tin-Silver-Copper) плавятся при 217–227°C и требуют нагрева до 320–350°C. Наиболее распространённый состав SAC305 (Sn96.5Ag3Cu0.5) сочетает хорошую смачиваемость с механической прочностью соединения. Варианты с добавлением висмута, например, Sn42Bi58, плавятся при значении около 138°C и подходят для термочувствительных частей, но создают хрупкие соединения при циклических температурных нагрузках.

Свинцово-оловянные ПОС-61 (Sn63Pb37) плавятся при 183-х градусах Цельсия и требуют нагрева до 280–320°C. Такие обладают лучшей текучестью и смачиваемостью по сравнению с бессвинцовыми, но применение ограничено экологическими нормами RoHS в коммерческой электронике.

Флюс удаляет окисную плёнку с поверхности металла и улучшает смачиваемость. Канифольные очистители типа RMA (Rosin Mildly Activated) имеют низкую активность и требуют активации при 260–280°C. Остатки не вызывают коррозию и могут не удаляться после формирования соединения. Безотмывочные гелевые разновидности Amtech NC-559-ASM сочетают среднюю активность с удобством нанесения и не требуют очистки пластин. Жидкие активированные Flux-Plus обладают высокой активность и эффективно удаляют окислы, но остатки таких очистителей могут вызывать коррозию и требуют обязательной очистки изопропиловым спиртом или специальными растворителями.

Для взаимодействия с массивными объектами и окислёнными поверхностями рекомендуются активированные составы с маркировкой RA (Rosin Activated) или флюсовые гели с высокой концентрацией активаторов. Выпаивая разъёмные узлы и экраны, дополнительно применяют паяльную пасту, которая содержит мелкодисперсный припой и флюс в одной композиции.

Новая насадка перед первым применением требует лужения для защиты медной поверхности через окисление. Последовательность действий: установить в крепление, включить нагрев до 320–350°C, дождаться стабилизации показаний на дисплее. Нанести небольшое количество флюса, поднести припойную проволоку к кончику до образования тонкого равномерного слоя на обрабатываемой поверхности. Удалить излишки материала влажной целлюлозной губкой или латунной стружкой.

Выбор степени прогрева зависит от типа применяемых химических веществ, размера паяемых элементов и их тепловой массы. Для бессвинцовых SAC305 при профессиональной пайке SMD малого размера устанавливают пределы 320–340°C. Для массивных контактов и толстых проводов значения повышают до 360–380°C для компенсации теплоотвода. При операциях со свинцово-оловянными вариантами нагрев снижают на 30–40°C относительно настроек для бессвинцовых.

Наконечник нагревается до 420°C и может вызвать серьёзные ожоги на коже. Рабочее место должно иметь подставку для инструмента с устойчивым основанием и держателем, предотвращающим падение инструмента. Провода располагают так, чтобы исключить случайное зацепление и опрокидывание инструмента.

При нагреве паяльных компонентов выделяются летучие вещества, некоторые из которых обладают раздражающим действием на дыхательные пути. Паяют в помещении с приточно-вытяжной вентиляцией или используют настольный дымоуловитель с угольным фильтром. При длительном процессе рекомендуется делать перерывы каждые сорок пять – шестьдесят минут для проветривания помещения и снижения концентрации вредных паров.

Электрический паяльник FNIRSI HS01 питается через напряжение до 20 В постоянного тока, что относительно безопасно для человека, но короткое замыкание в кабеле или разъёме может вызвать перегрев и повреждение оборудования. Перед подключением проверяют целостность шнура, отсутствие повреждений изоляции и деформации физического порта. Адаптер устанавливают на негорючую поверхность с зазором для циркуляции воздуха.

При выпаивании плат, подключённых к узлам электроснабжения, оборудование может создать путь тока через заземление или через руку оператора. Перед началом обязательно обесточивают площадку, разряжают конденсаторы большой ёмкости, отсоединяют аккумуляторы.

Окисление поверхности наконечника — основная причина снижения теплопередачи и преждевременного износа. Для предотвращения окисления изделие постоянно поддерживают покрытым тонким слоем припоя. После каждой операции излишки удаляют через латунную стружку, затем немедленно покрывают элемент свежим слоем.

Температурный режим напрямую влияет на скорость окисления: при значениях выше 380°C окисление ускоряется в несколько раз. Рекомендуется использовать минимально необходимое значение для конкретной задачи.

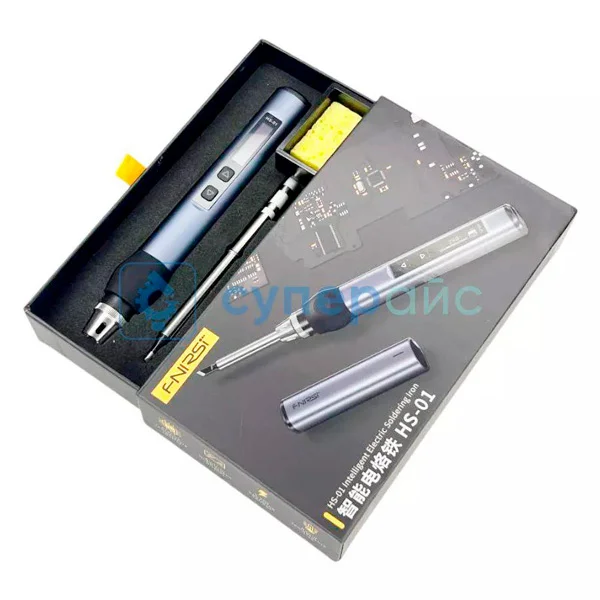

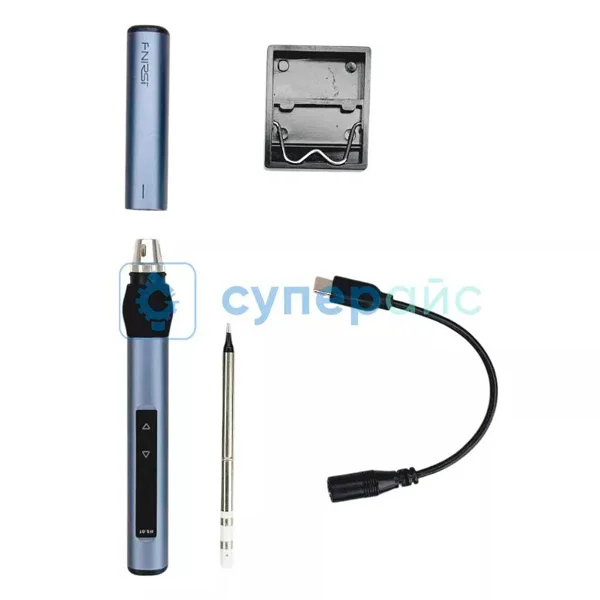

В стандартную поставку FNIRSI HS01 входит сама модель в сборе с установленным нагревательным элементом и OLED-дисплеем. Паяльное жало HS01-BC2 поставляется в комплекте как универсальное решение для большинства задач монтажа и ремонта. Type-C предназначен для подключения устройства к источникам энергии с выходом DC barrel jack. Подставка с металлическим держателем и устойчивым основанием обеспечивает безопасное размещение инструмента. Руководство пользователя содержит необходимую техническую информацию.

Производитель предлагает сменные жала HS01-BC2, HS01-KR и другие, разработанные специально для этой модели с гарантированной совместимостью по электрическим параметрам и геометрии посадочного места:

Подставка, входящая в базовую комплектацию, подходит для стационарной установки на верстаке или столе. Для полевых условий и выездного обслуживания рекомендуется дополнительная компактная подставка с силиконовым ковриком, предотвращающим скольжение по наклонным поверхностям. Подставки со встроенной ёмкостью для латунной стружки совмещают функции держателя и приспособления для очистки.

Держатели конфигурации helping hands с регулируемыми зажимами и увеличительным стеклом удобны при манипуляциях с мелкими пластинами и компонентами.

Кабель Type-C, поставляемый в комплекте, рассчитан на лабораторные блоки питания. Для мобильности рекомендуется стандартный шнур USB-C — USB-C с поддержкой Power Delivery. Длина кабеля обеспечивает свободу движений. Шнуры с угловым портом USB-C на стороне устройства снижают нагрузку на порт при изгибах и продлевают срок службы соединения.

Адаптеры выбирают в зависимости от условий и доступных источников энергии.

Можно ли питать этот портативный паяльник PD обычным powerbank?

Powerbank должен поддерживать протокол PD быстрой зарядки. Рабочее напряжение составляет 9–20 В при токе 1,5–3,25 А. Обычные пауэрбанки на 5 вольт не запустят устройство. Powerbank должен выдавать минимум 13,5 ватта, максимально — 65 ватт.

Какие насадки подходят для тонкой SMD-пайки?

Подойдут тонкие модели:

Широкие контактные площадки требуют насадок большего сечения — HS01-KR (нож 4,66 мм), HS01-BC3 (скошенный цилиндр).

Как быстро аппарат выходит на рабочий режим?

Время разогрева занимает 8–30 секунд в зависимости от настройки. Температурный диапазон 80–420°C регулируется плавно. OLED-дисплей показывает значения в реальном времени.

Можно ли применять прибор для BGA-ремонта?

Мощность ограничивает возможность взаимодействовать с крупными BGA-микросхемами. Такой паяльник 65 Вт USB-C PD справляется с мелкими чипами при правильном выборе сменной части. Крупные теплоёмкие объекты требуют более мощного оборудования.

Как продлить срок службы сменных частей?

Для правильного ухода нужно:

Как устроен переход прибора в сон?

Активируется автоматически при бездействии. Это охлаждает наконечник и экономит энергию. Паяльник быстро возвращается к рабочей температуре при касании.
