Цифровые измерительные головки (ЦИГ) представляют собой устройства, считывающие и отображающие такие параметры как ток, напряжение, активная мощность и потребление электроэнергии. Они могут выполнять функции амперметра, вольтметра или частотомера. Цифровые измерительные головки позволяют производить высокоточные измерения, и используются в тех случаях, когда точности обычного индикатора недостаточно.
Цифровая измерительная головка работает от отдельного источника питания (5,9 или 12 В).

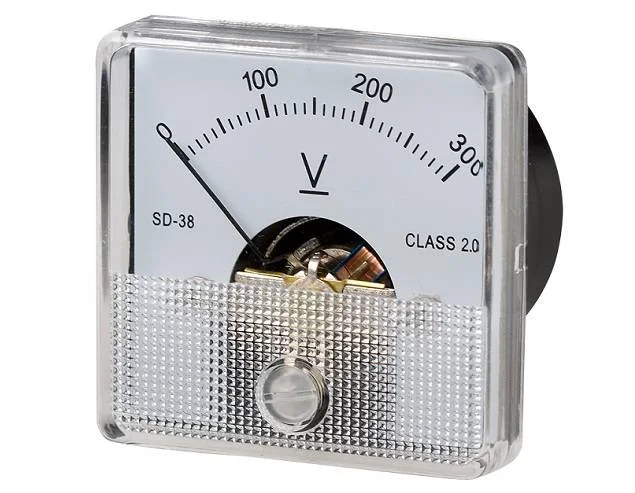

Различают цифровые и аналоговые измерительные головки. В конструкции аналоговых головок для отображения информации используется стрелка и шкала.
![Pzem004_07.jpg Pzem004_07.jpg](/upload/medialibrary/4e4/4e4357e104c97aa19870e28ae60abe36.jpg)

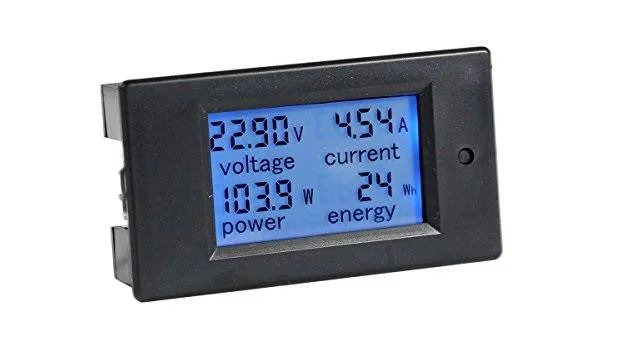

Цифровые головки оснащены LED- или LCD-дисплеем, на который и выводится измеряемая информация.
![Pzem004.jpg Pzem004.jpg](/upload/medialibrary/3f8/3f8ecf5368ca14ff7af156daa4aeb14e.jpg)
На сегодняшний день цифровые измерительные головки почти вытеснили аналоговые, так как позволяют наглядно получать более точную информацию. Кроме того, большинство цифровых устройств имеют дополнительные функции, которые отсутствуют у аналоговых. ЦИГ также отличается более высокой стойкостью к вибрации и механическим повреждениям.
Рассмотрим устройство и принцип работы, а также функционал цифровой измерительной головки на примере ЦИГ PZEM-004.
Описание
В комплект поставки входит само устройство, инструкция по эксплуатации, трансформатор тока и кабель-конвертер (USB To RS232 TTL UART).
![Pzem004_03.jpg Pzem004_03.jpg](/upload/medialibrary/0bf/0bf6bb7c9e218b2797c5cbe5f7eed7e9.jpg)

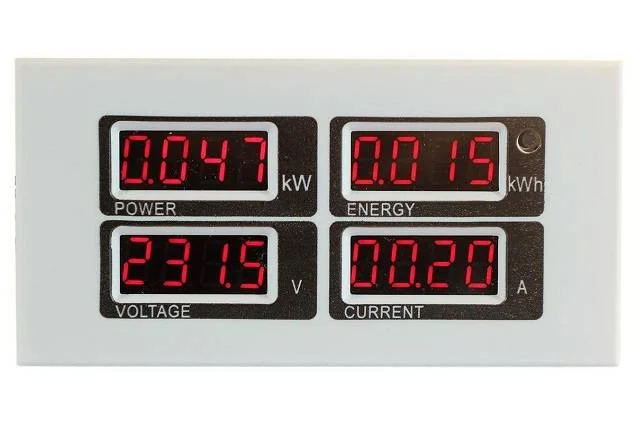

Цифровая измерительная головка предназначена для измерения параметров электрической сети: тока (А), напряжения (В), активной мощности (кВт) и потребляемой электроэнергии (кВт*ч). Для этого она обладает четырьмя четырехразрядными индикаторами, встроенными в белый пластиковый корпус. Кнопка для сброса измеряемых параметров расположена в правом верхнем углу.
![Pzem004_05.jpg Pzem004_05.jpg](/upload/medialibrary/b89/b89d11463129393a72ffaacbff338d43.jpg)
В устройстве есть функция, позволяющая настроить порог мощности, при достижении которого будет срабатывать зуммер.
В случае внезапного отключения электропитания уже измеренные параметры будут сохранены.
Диапазон рабочих напряжений достаточно широк: 80-260 В.
Одна из существенных особенностей данной ЦИГ – это возможность ее подключения к компьютеру.
Устройство поставляется с интерфейсом Uart.
Схема подключения к ПК

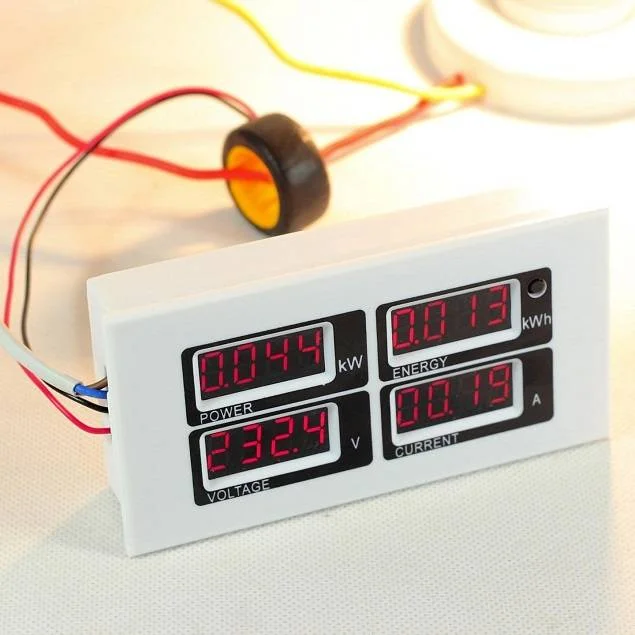

Кабель-конвертер, который обеспечивает подключение к ПК, имеет четыре разноцветных наконечника.
![Pzem004_06.jpg Pzem004_06.jpg](/upload/medialibrary/d96/d96c0fc067b4a32235568f1b67351c2f.jpg)
Подключение выполняется по следующей схеме:
VDD – красный
RX - зеленый
TX - белый
GND – черный
Чтобы начать работу, устройство необходимо подключить к сети. Для работы оно нуждается в отдельном источнике питания.
Сброс параметров
Кнопка в правом верхнем углу корпуса предназначена для сброса параметров.
![Pzem004_02.jpg Pzem004_02.jpg](/upload/medialibrary/9b7/9b742532a06e8930f6ba88705ebe8200.jpg)
Для выполнения данной операции нажмите кнопку и удерживайте ее в течение 5 секунд, пока отображаемые на дисплее параметры не начнут мигать. После этого отпустите кнопку и нажмите снова, выполнив короткое нажатие без удержания. Произойдет обнуление параметров. Чтобы выйти из режима сброса параметров, еще раз нажмите кнопку и удерживайте ее в течение 5 секунд.
Меры предосторожности
• Цифровая измерительная головка PZEM-004 предназначена для использования в помещении. Не следует использовать ее на открытом воздухе.
• Соблюдайте схему подключения, так как в случае неправильного подключения прибор не оснащен необходимой защитой.
• При использовании устройства не допускайте превышение номинальной мощности.
Благодаря подключению к компьютеру с использованием WI-FI ЦИГ PZEM-004 позволяет считывать показания дистанционно. Устройство можно использовать с Arduino. Оно обладает и другими преимуществами.
Преимущества
⇒ Прибор отлично работает с большими токами.
⇒ Отличается высокой точностью измерений.
⇒ Качественно выполненная конструкция.

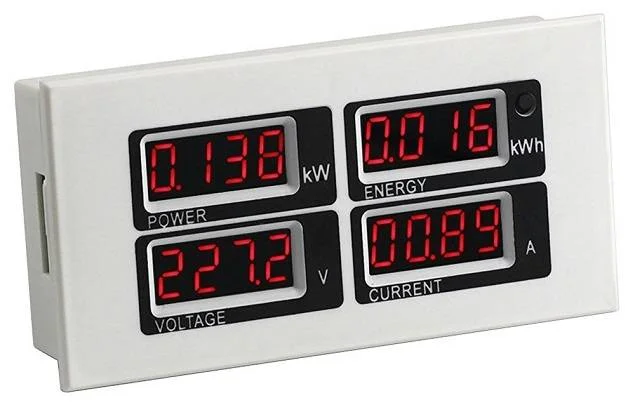

⇒ Может быть использован в качестве счетчика электроэнергии или в качестве дистанционного монитора электропотребления.
![Pzem004_04.jpg Pzem004_04.jpg](/upload/medialibrary/2f0/2f05e3e45f2ceff7895b89a135833aa3.jpg)
