Электронный микроскоп Eakins EK-10M-HV1080 — не простой прибор, а интеллектуальный помощник, способный визуализировать микромир с беспрецедентной чёткостью и детализацией. Одной из особенностей модели стал вывод кристально чистого изображения в формате Full HD (1080p) на монитор. Забудьте о напряжённом вглядывании в окуляр — теперь даже длительные исследования становятся комфортнее, а работа идёт быстрее.
Время чтения: 15 минут
- Что внутри: характеристики модели
- Почему эти параметры важны для микроскопа
- Как Eakins EK-10M-HV1080 помогает в реальных задачах
- Пошаговые рекомендации по использованию
- Сравнение с альтернативами
- Кому подойдёт Eakins EK-10M-HV1080?
- Когда лучше рассмотреть другие модели?
- Часто задаваемые вопросы (FAQ)
Что внутри: характеристики модели
Функциональные возможности электронного микроскопа 1080p впечатляют: с его помощью можно детально изучить мельчайшие элементы, выполнить пайку с ювелирной точностью, провести тщательный контроль качества или подготовить наглядную демонстрацию для лабораторного занятия.
Eakins EK-10M-HV1080 — это Full HD микроскоп, объединивший технологии и удобство использования. Его характеристики:
- высокое разрешение 1080p (1920×1080 пикселей), дающее чёткость изображения;
- поле зрения 2,4–32 мм — позволяет адаптировать устройство под разные задачи;
- поддержка интерфейсов HDMI и VGA для вывода изображения на монитор или проектор;
- камера Sony 2 Мп (1/3") с прогрессивным методом сканирования;
- частота кадров — 60 fps, что позволяет фиксировать даже быстропротекающие процессы без размытия;
- объектив C-mount с увеличением до 100X для детального изучения объектов;
- рабочее расстояние 100 мм — удобно для работы с крупными деталями и платами;
- кольцевой светодиодный осветитель с 56 LED — создаёт равномерное освещение без теней;
- регулировка баланса белого и ручная/автоматическая экспозиция для точной настройки изображения.
Компактные размеры (225х155 мм) и небольшой вес (2,037 кг) делают устройство удобным для использования в ограниченном пространстве.
Почему эти параметры важны для микроскопа
Сочетание разрешения 2 Мп и частоты кадров 60 fps играет ключевую роль в задачах, где на первом месте стоят скорость реакции и прецизионность действий. В качестве наглядного примера приведём пайку BGA-чипов: здесь каждый миллиметр смещения компонента имеет важное значение. Чёткое и плавное изображение позволяет мастеру оперативно принимать решения и минимизировать риск ошибок — это влияет на качество и скорость выполнения работ.
Не менее значимым параметром является использование C-mount объектива. Универсальность этого крепления открывает широкие возможности для подбора оптимального объектива под конкретную прикладную задачу. Например, для детального осмотра текстуры материалов подойдёт макрообъектив, а для углубленного анализа микроструктур потребуется объектив с большим уровнем увеличения.
Такая гибкость в выборе оптики делает микроскоп многофункциональным инструментом, способным адаптироваться под различные сценарии использования — от поверхностного осмотра до скрупулёзного изучения мельчайших деталей.

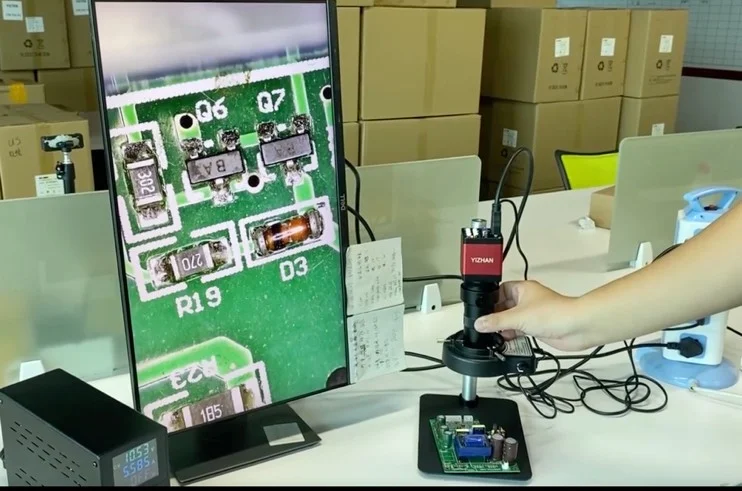

С Eakins мастер не ограничивается только наблюдением за деталями — он может эффективно использовать различные инструменты (например, паяльник, щупы, пинцеты) для ремонта, пайки или тестирования компонентов, располагая их непосредственно под объективом.
Такое расстояние позволяет совмещать визуальный контроль с практическими манипуляциями, существенно повышая удобство работы и её производительность. В итоге этот параметр превращает микроскоп из простого инструмента наблюдения в полноценного помощника в ремонте и диагностике.
Как Eakins EK-10M-HV1080 помогает в реальных задачах
Универсальность устройства делает его идеальным для самых разных специалистов: от инженеров и радиомастеров до сотрудников отдела технического контроля (ОТК) и лаборантов. При применении в ОТК и лаборатории оно позволяет сократить время на проведение анализов без потери точности.
Пайка и ремонт BGA и SMD
Для радиомастеров и инженеров микроскоп становится незаменимым помощником, так как:
- позволяет чётко видеть положение SMD-элементов и структуру BGA-чипов;
- благодаря 60 fps изображение остаётся плавным даже при быстрых движениях руки;
- кольцевой светодиодный осветитель высвечивает даже самые мелкие детали, минимизируя риск ошибок;
Вывод изображения на монитор/проектор даёт возможность работать вдвоём — например, мастер сможет консультировать ученика в реальном времени.
Контроль качества плат на производстве (ОТК)
В сфере производства электроники цифровой микроскоп 1080p используется для:
- проверки печатных плат на наличие микроскопических дефектов (трещины, смещения дорожек, некачественная пайка);
- чтения маркировки компонентов;
- трансляция изображения на производстве через интерфейсы HDMI/VGA.
Заморозка кадра даёт возможность детально рассмотреть изображение в статике.
Макробиология (учебные демонстрации)
Для лаборантов и преподавателей Full HD микроскоп открывает новые возможности:
- чёткое изображение на большом экране позволяет детально рассмотреть структуру насекомых, растений, кристаллов;
- управление пультом и регулировка баланса белого обеспечивает правильную цветопередачу, что важно для научных исследований;
- возможность лекций с визуальными примерами повышает интерес студентов и улучшает усвоение материала.
Функция дистанционного управления облегчает для лектора объяснение материала, ведь присутствовать около микроскопа не требуется.
Инспекция ювелирных изделий, монет, коллекций
Коллекционеры и специалисты по оценке антиквариата оценят возможности микроскопа для осмотра и ремонта. Ведь увеличение помогает выявить микротрещины, следы реставрации на редких монетах, драгоценных камнях и других ценных предметах. А кольцевой светодиодный осветитель подчёркивает рельеф и детали гравировки. Всё это упрощает подготовку отчётов и проведение сделок.
Пошаговые рекомендации по использованию
Чтобы использовать все возможности Eakins EK-10M-HV1080, следуйте нашим рекомендациям:
- Настройка изображения:
- отрегулируйте баланс белого для корректной цветопередачи (особенно важно при работе с цветными компонентами);
- настройте экспозицию — отрегулируйте яркость и контрастность в зависимости от условий освещения;
- оптимальная яркость подсветки — начните с 50%, корректируйте по необходимости, избегая бликов.
- Позиционирование микроскопа:
- разместите устройство над рабочей зоной;
- отрегулируйте высоту и угол наклона;
- убедитесь, что рабочее расстояние (100 мм) соблюдено.
- Подключение к монитору:
- для вывода изображения используйте HDMI/VGA (микроскоп выводит изображение на любые устройства с поддерживаемыми интерфейсами);
- настройте разрешение и fps в меню камеры.
Если на изображении есть блики — уменьшите яркость подсветки, используйте поляризационный фильтр. При размытии — проверьте фокусировку, очистите объектив.
Сравнение с альтернативами
Мы проанализировали разные типы микроскопов и выяснили, для каких задач они лучше всего подходят:
- USB-микроскопы — бюджетный вариант для базовых задач (осмотр мелких деталей, простых образцов), уступают в качестве изображения и удобстве использования.
- Микроскопы 4K/5+ Мп — оптимальны для детального анализа микроструктур (лабораторные исследования, контроль качества), требуют мощного ПК для обработки изображений.
- Микроскопы с окулярами — предпочтительны для фундаментальных исследований, имеют высокое оптическое качество, но не поддерживают цифровую обработку данных (обмен изображениями, фиксация дефектов, архивация).
Сравнительная таблица:
| Характеристика | Eakins EK-10M-HV1080 | USB-микроскопы | Камеры 4K/5+ Мп | Микроскопы с окулярами |
| Удобство вывода | HDMI/VGA, на монитор/проектор | USB — на ПК, нет прямого вывода на экран | USB/HDMI — зависит от модели | только окуляр, нет цифрового вывода |
| Разрешение | Full HD (1920×1080) | VGA/HD (до 1080p) | 4K (3840×2160) | ограничено оптикой |
| FPS | 60 кадров/сек | 30–60 кадров/сек (зависит от USB 2.0/3.0) | 30–60 кадров/сек | нет |
| Рабочее расстояние | 100 мм | 20–50 мм | нет | до 200 мм |
| Функциональность | высокая (баланс белого, экспозиция, освещение) | ограниченная (зависит от ПО) | высокая (профессиональные настройки) | минимальная (только оптика) |
Микроскопы с HDMI/VGA заметно выигрывают у USB-микроскопов: дают более чёткое изображение за счёт разрешения Full HD (1080p) вместо VGA (640×480), демонстрируют плавность видеопотока благодаря частоте 60 fps (у USB-моделей обычно 30 fps), что особенно важно при наблюдении за динамическими процессами вроде пайки.
Кроме того, HDMI и VGA позволяют подключать устройство к проекторам, большим мониторам и промышленным панелям — это расширяет возможности для презентаций и анализа. Ещё одно преимущество — независимость от компьютера: микроскоп работает напрямую через HDMI/VGA.
Завершает список плюсов улучшенная система освещения: кольцевой светодиодный осветитель с 56 LED даёт более равномерный и яркий свет по сравнению с LED-панелями USB-микроскопов, повышая детализацию изображения.
Кому подойдёт Eakins EK-10M-HV1080?
Микроскоп будет полезен следующим категориям пользователей:
- инженеры-электронщики — для ремонта печатных плат, работы с микросхемами BGA и SMD-компонентами;
- радиомастера — при настройке электронных схем и пайки;
- сотрудники лабораторий (в том числе в области биологии, материаловедения) — для контроля и изучения образцов;
- сотрудники отдела технического контроля (ОТК) на предприятиях, занимающихся производством электроники — для проверки качества изделий;
- коллекционеры (нумизматы, филателисты) — для детального осмотра предметов коллекции;
- преподаватели — для проведения демонстраций и онлайн-уроков (позволяет наглядно показывать мелкие детали и процессы).
Кроме того, микроскоп пригодится любителям DIY и домашнего моделирования для изучения самодельных конструкций и 3D-печатных моделей, ювелирам и мастерам по ремонту часов — для осмотра драгоценных камней и мелких механизмов. Он также окажется полезным студентам технических и естественно-научных специальностей в лабораториях и при подготовке учебных проектов. Специалисты в области реставрации могут его использовать для анализа состояния старинных предметов и контроля качества работы.
Когда лучше рассмотреть другие модели?
Смотрите другие модели, если:
- нужна сверхвысокая детализация (например, для гистологии) — выбирайте 4K-микроскопы;
- требуется мобильность — USB-микроскопы компактнее и работают от ноутбука;
- планируются глубокие научные исследования — классические бинокулярные и тринокулярные микроскопы с наборами объективов дают больше гибкости;
- бюджет ограничен — есть более дешёвые USB-модели с базовым функционалом.
Часто задаваемые вопросы (FAQ)
Можно ли подключить Eakins EK-10M-HV1080 к компьютеру по USB?
Нет, прямое подключение по USB невозможно. Микроскоп выводит изображение через HDMI или VGA.
Какое рабочее расстояние и что оно даёт?
Составляет 100 мм. Это расстояние от объектива до объекта с сохранением фокусировки. Оно позволяет свободно манипулировать инструментами (паяльник, пинцет), размещать крупные объекты без демонтажа, избегать случайных касаний оптики.
Подходит ли микроскоп для пайки BGA/тонких SMD?
Да, подходит для визуального контроля и пайки SMD. Для специфических BGA потребуется микроскоп с большим увеличением или объективы другого типа (130X+).
Можно ли менять объективы?
Да, крепление C-mount позволяет ставить совместимые объективы с разным увеличением.
Какой срок службы подсветки?
100 000 часов для кольцевого светодиодного осветителя (56 LED). Это эквивалентно 11 годам непрерывной работы. На практике ресурс ещё выше за счёт периодического использования.
Поддерживает ли микроскоп автоматическую настройку?
Да, доступны автоматический баланс белого и экспозиция, но есть возможность ручной настройки.
Можно ли подключить к проектору?
Да, через HDMI/VGA интерфейсы изображение выводится на проектор для групповых демонстраций.
Электронный микроскоп Eakins EK-10M-HV1080 — высокотехнологичное устройство для технических, инженерных или исследовательских задач. Благодаря поддержке HDMI и VGA, частоте 60 fps, C-mount объективу и продуманной системе освещения, он превосходит типичные USB-микроскопы по многим параметрам. Прибор станет помощником в работе инженеров-электронщиков, поможет мастерам по мелким радиодеталям в их кропотливой работе, откроет новые горизонты для учёных-исследователей, даст точность для экспертов по контролю качества и вдохновит творческих энтузиастов, увлечённых макросъёмкой и научными опытами.
Если вы ищете микроскоп с впечатляющими техническими характеристиками, модель Eakins EK-10M-HV1080 — ваш лучший выбор. Чтобы оценить возможности прибора в действии, перейдите на Суперайс для просмотра актуальной цены и характеристик. Хотите узнать больше — запросите демонстрацию устройства, специалисты покажут настройку и работу с разными объективами.
