USB-микроскоп для ремонта электроники: Andonstar AD409 Max

Время чтения: 18 минут

Цифровой USB-микроскоп AD409 Max-Es от Andonstar предлагает профессиональное решение этих проблем. Модель сочетает цифровой микроскоп с сенсором 4 Мп, увеличение до 300x, поворотный дисплей 10.1 дюйма и современные способы подключения — HDMI, USB и Wi-Fi. Такой формат меняет сам подход к работе: изображение выводится на экран без привязки к окулярам, а фото и видео легко сохраняются для отчётов или анализа.

Чтобы понять, на что он способен на деле, разберём его «анатомию» и технические особенности.

В основе Andonstar AD409 Max-Es лежит цифровой сенсор разрешительной способностью 4 Мп, рассчитанный на прикладные задачи. Для мастера это означает не «красивую картинку», а возможность уверенно видеть форму паяного соединения, структуру припоя и границы контактных площадок.

Максимальное разрешение фото 5600×4200 позволяет фиксировать дефекты с запасом по детализации: такие снимки удобно увеличивать, прикладывать к отчётам или использовать для повторной диагностики. Видео записывается в нескольких режимах, включая UHD 2880×2160, что важно при анализе динамики пайки или контроле повторяемых операций.

Высокое разрешение особенно заметно при работе с SMD-компонентами малого размера, где недостаток детализации быстро приводит к ошибкам.

Для микроскопа для пайки важнее не максимальное, а рабочее увеличение и удобное фокусное расстояние:

Для пайки SMD обычно достаточно увеличения 10× – 300×. Режимы 100× – 300× используются для инспекции уже выполненных соединений, поиска микротрещин или проверки качества реболлинга.

В AD409 Max-Es используется оптика из качественного оптического пластика, оптимизированная под цифровую съёмку. Фокусировка реализована в двух диапазонах — грубая и точная, управление полностью ручное.

Такой подход даёт мастеру контроль: фокус не «плавает» и не уходит в момент пайки, как это иногда бывает с автоматикой. Макрорежим позволяет уверенно работать на малых дистанциях без потери резкости по краям кадра.

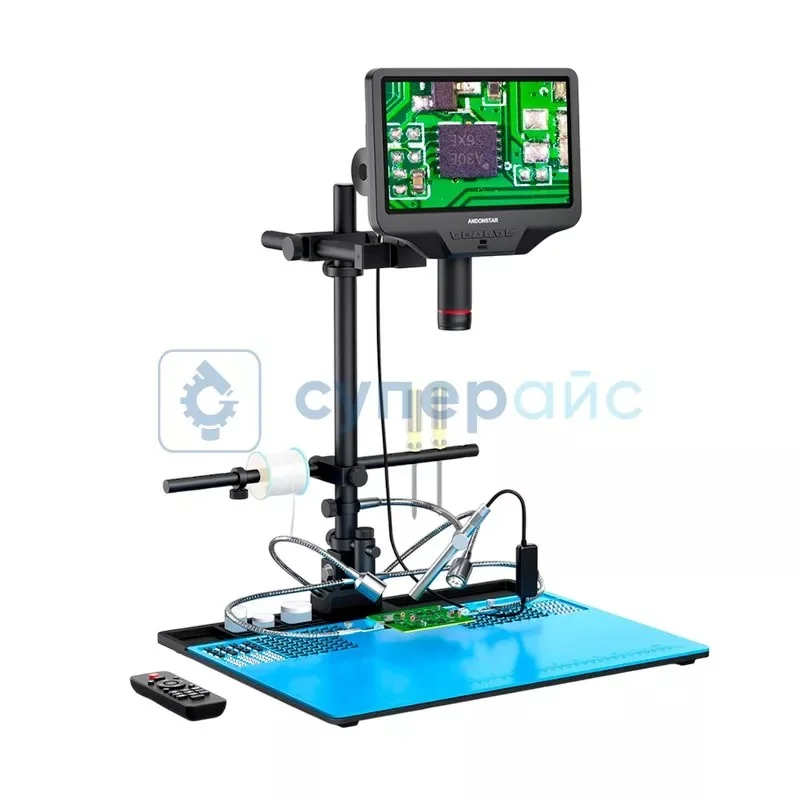

Наличие поворотного ЖК-дисплея 10.1 дюйма (1280×800) улучшает качество просмотра. Дисплей можно настроить под любым углом, избегая бликов и обеспечивая комфорт при длительной работе. Отсутствие традиционного окуляра полностью исключает напряжение глаз, характерное для стереомикроскопов.

Подсветка — верхняя светодиодная, встроенная в конструкцию. Она формирует равномерное освещение рабочей зоны и подходит для большинства задач ремонта.

Ключевой момент — отсутствие резких бликов при правильной настройке высоты и угла обзора. Это особенно важно при работе с лужёным припоем и глянцевыми контактами, где пересвет может скрыть дефект.

Как US- микроскоп AD409 устройство предлагает несколько каналов вывода изображения:

Запись фото и видео ведётся на карту MicroSD до 64 ГБ (карта приобретается отдельно), что упрощает архивирование без постоянного подключения к компьютеру.

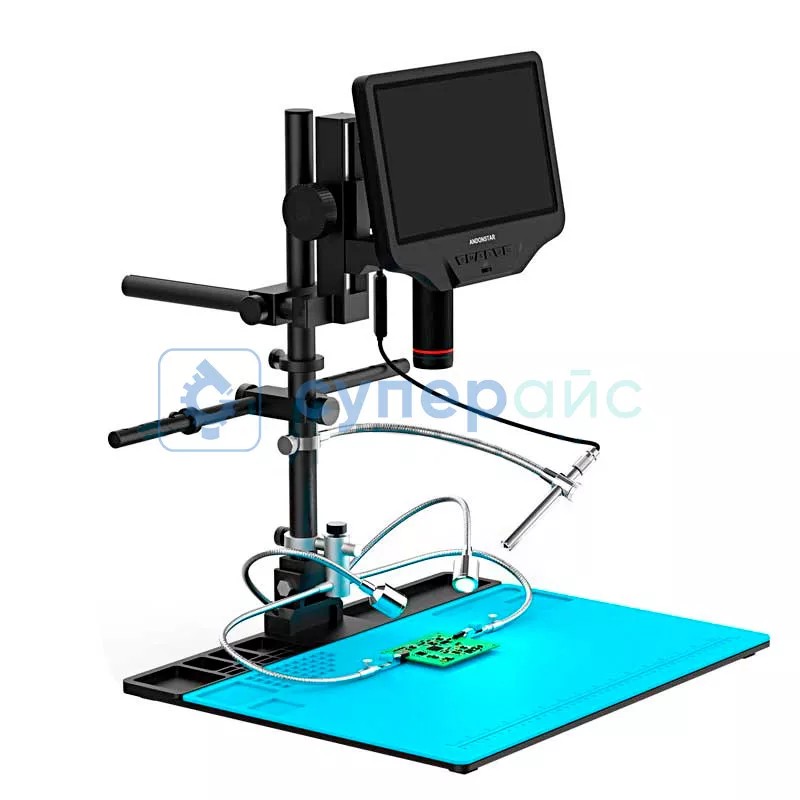

Корпус микроскопа выполнен из металла, что положительно влияет на жёсткость конструкции и устойчивость к вибрациям. Масса около 7,15 кг здесь скорее плюс: прибор уверенно стоит на рабочем столе и не «гуляет» при манипуляциях.

Штатный кронштейн и держатели рассчитаны на повседневную нагрузку, а не лабораторную стерильность.

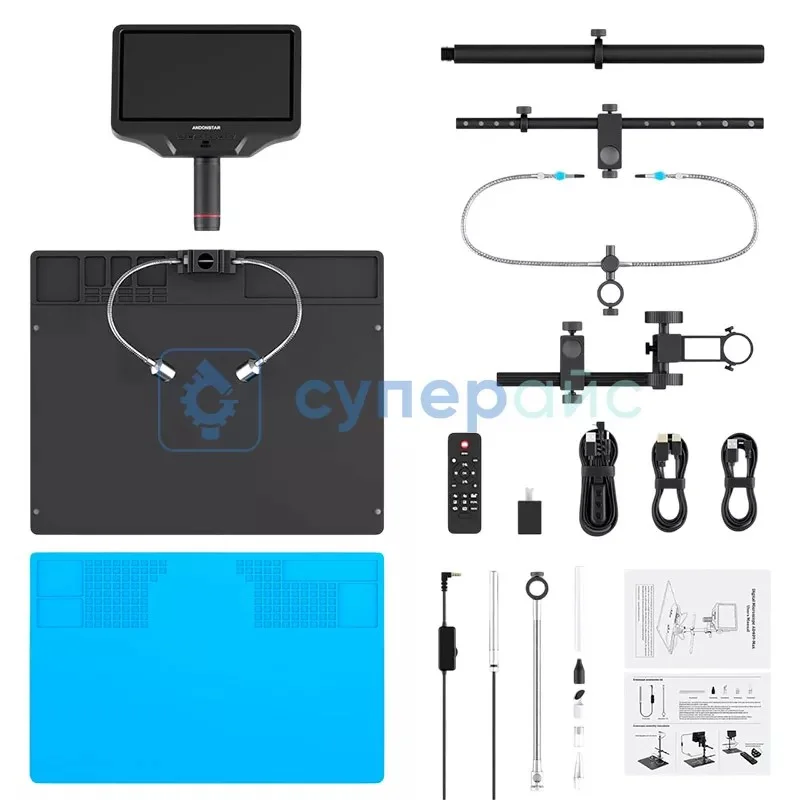

Модель поставляется как законченный комплект, без необходимости срочной докупки базовых аксессуаров. В коробке:

Понимание характеристик — это база, но эффективность инструмента раскрывается в реальных задачах. Мы проанализировали опыт использования AD409 и подготовили пять типовых сценариев применения микроскопа в электронике, с которыми сталкивается каждый инженер, от новичка до профи.

Поиск неисправности часто занимает 90% времени ремонта. Микротрещина в дорожке или волосяное замыкание припоя могут быть невидимы глазу, но критичны для работы устройства. Высокая детализация цифрового микроскопа 4 Мп здесь играет решающую роль.

Процесс начинается с общего осмотра. Выставив небольшое увеличение, вы сканируете плату. Заметив подозрительный участок, используете зум. Здесь в дело вступает разрешение фото 5600×4200: оно позволяет сделать снимок и уже на застывшем кадре рассмотреть структуру дефекта, приближая изображение на большой поворотный дисплей 10.1 дюйма. Для сложных случаев, например, проверки качества металлизации отверстий, можно использовать функцию эндоскопа (если он подключён), чтобы заглянуть внутрь или сбоку.

Чек-лист диагностики:

Совет: Для выявления микротрещин меняйте угол освещения. Боковой свет от гибких штыревых ламп создаст тень в углублении трещины, делая её контрастной.

При пайке SMD ключевую роль играет сочетание увеличения и рабочего расстояния. Минимальное фокусное расстояние 50 мм у AD409 Max-Es оставляет место для паяльника или термофена, не закрывая обзор. Обычно мастер работает на среднем увеличении, сохраняя ориентацию на плате и контролируя форму пайки.

Поворотный дисплей 10.1 дюйма позволяет разместить экран под удобным углом, не наклоняясь к окулярам. Это особенно заметно при серийной пайке, где важно снизить утомляемость. Подсветка даёт равномерный свет сверху, а при необходимости её дополняют внешним источником для лучшего рельефа.

После пайки контакты проверяются на большем увеличении: оценивается смачиваемость, отсутствие «сосулек» и перемычек. Видео с частотой до 120 fps помогает отследить процесс при обучении или разборе ошибок.

При сборке или аудите прототипов микроскоп превращается в измерительно-фиксационный комплекс.

Мини-чеклист:

В учебной среде микроскоп с дисплеем 10.1 становится наглядным инструментом. Преподаватель выводит изображение на встроенный экран или внешний монитор через HDMI, показывая студентам реальные примеры пайки, структуры дорожек и типовых дефектов.

Wi-Fi-подключение позволяет транслировать изображение на планшет или смартфон, что удобно при групповой работе. Студенты видят одно и то же изображение, а не пытаются по очереди заглянуть в окуляр, как в случае с бинокулярным микроскопом.

Высокая детализация помогает объяснять не теорию «в общем», а конкретные примеры: почему образуется холодная пайка, как выглядит перегрев припоя, где проходит граница контактной площадки.

Не стоит недооценивать ремонтный коврик для микроскопа, идущий в комплекте. Это база безопасности вашего рабочего места. Он выдерживает высокие температуры (обычно до 500°C), что позволяет класть на него горячий фен или капнуть припоем без риска прожечь стол.

Кроме того, коврик имеет ячеистую структуру. При разборке iPhone или другой мелкой техники винты раскладываются по ячейкам, что предотвращает их потерю и смешивание. Антистатические свойства материала снижают риск пробоя чувствительных компонентов статическим электричеством.

Совет: Регулярно протирайте коврик изопропиловым спиртом. Чистая поверхность обеспечивает лучший контраст и не позволяет мелкому мусору царапать корпус ремонтируемого устройства.

Честное сравнение помогает понять, где Andonstar AD409 Max-Es действительно выигрывает, а где классические решения все ещё актуальны.

USB-микроскопы ориентированы на работу с цифровым изображением, записью и анализом. Они выводят картинку на дисплей или компьютер, что снижает напряжение глаз и шеи и повышает удобство при длительных сессиях ремонта. Такой подход особенно полезен, если нужно фиксировать фото и видео, документировать обнаруженные дефекты или демонстрировать процесс коллегам или клиентам — важный плюс для сервис-центров и лабораторий.

В цифровой системе нет окуляров, что делает посадку более свободной — вы не сидите постоянно «в приборе», а наблюдаете за работой на поворотном дисплее 10.1 дюйма или внешнем мониторе через HDMI.

Бинокулярные (стереомикроскопы) дают объёмное, естественное изображение благодаря двум независимым оптическим каналам. При пайке и манипуляциях руками это даёт лучшую пространственную ориентацию и более естественное восприятие глубины, что снижает ошибки при позиционировании выводов и инструментов.

Краткие ориентиры:

Чтобы понять ценность модели Max-Es, сравним её с типичными представителями разных ценовых категорий.

Бюджетный микроскоп ISSOMI G1200

Многие начинают с недорогих моделей стоимостью около 10 тысяч рублей. Но у ISSOMI пластиковые штативы дают дрожание изображения при малейшем касании стола, маленький экран 7 дюймов с небольшими углами обзора, малое рабочее расстояние затрудняет работу с паяльником. Эта модель больше для инспекций, а учитывая её автономность до 5 часов, она отлично подходит для выездной работы.

AD409 Max-Es выигрывает за счёт массивной металлической станины, ремонтный коврик для микроскопа в комплекте и огромного рабочего расстояния (до 23 см). Это инструмент другого класса точности.

Предыдущее поколение Andonstar AD407 Pro

Популярная модель, предшественник 409-й серии. У AD407 сенсор попроще, экран меньше (7 дюймов против 10.1 у AD409).

Почему AD409 Max лучше? Большая диагональ экрана критически важна при длительной работе – глаза меньше устают всматриваться в детали. Также в версии Max-Es улучшена система подсветки (гибкие «усы» стали длиннее и ярче) и добавлен модуль Wi-Fi для ремонта, которого нет в 407-й модели.

Продвинутые мастера иногда собирают системы сами: промышленная камера C-mount + объектив + штатив + отдельный монитор.

Даже самый совершенный инструмент требует правильного обращения. Чтобы Andonstar AD409 Max-Es прослужил годы, следуйте этому чек-листу.

Настройка освещения и баланса белого:

Ошибки новичков и как их избежать:

1. Работа на максимальном увеличении сразу: начните с малого увеличения, выровняйте фокус, затем постепенно увеличивайте — это экономит время и снижает нагрузку на глаза.
2. Игнорирование направления света: комбинируйте встроенную подсветку с боковым освещением для устранения бликов.
3. Плохая фиксация платы: используйте ремонтный коврик, зажимы и держатели для устойчивости.
4. Отсутствие калибровки масштаба: заведите эталонный объект и привязывайте измерения к нему.

Чтобы сделать рабочее место ещё функциональнее, обратите внимание на паяльную станцию с термоконтролем — с ними будет гарантирована стабильная температура для точной пайки. Ещё можно докупить дополнительный ремонтный коврик (если нужен отдельный SKU), регулируемую лампу с холодным светом для дополнительных углов освещения, микрометры и цифровые штангенциркули для точных измерений на платах.
