Умные измерительные приборы: как работают Wi-Fi-мультиметры и осциллографы

Время чтения: 23 минут

«Записывает данные в телефон, пока руки заняты — это реально удобно»

Разница в цене устройств не всегда означает одинаковую полезность. Начинающим пользователям может быть сложно разобраться в том, что предлагает рынок. Тестеры со встроенным радиомодулем передают текущие показания на смартфон. Программы отображают напряжение, ток, сопротивление, ёмкость и нагрев в реальном времени. Ряд моделей поддерживает технологию, которую можно условно назвать «True RMS Bluetooth»: они предлагают комбинацию точного измерения несинусоидальных сигналов и беспроводной передачи информации на смартфон.

Такие измерители помогают добиться корректного измерения там, где обычные мультиметры дают большую погрешность. Популярные бренды — Owon, Fnirsi, Bside, а также серия UT от Uni-T. Устройства позволяют вести логирование данных долгое время без участия человека. Это особенно ценно при продолжительных тестах.

При выборе беспроводного тестера имеет значение версия Bluetooth и класс передатчика. Bluetooth 4.0 и 4.2 в режиме BLE обеспечивают связь на 10–15 метров при малом расходе батареи. Bluetooth 5.0 предлагает два дополнительных режима: режим повышенной скорости (2M PHY) для быстрой передачи данных и режим увеличенной дальности (Coded PHY, Long Range). Режим Long Range, использующий кодирование сигнала, способен обеспечить связь на 20–30 метров и более. Однако на практике реальная дальность сильно зависит от мощности передатчика, материалов стен и наличия помех.

Стоит учитывать, что увеличение дальности в режиме Long Range достигается уже ценой повышенного энергопотребления — это компромисс, о котором производители часто умалчивают, но он проявится при работе на производственных площадках или в распределительных щитах.

Ещё один нюанс — возможность автономной записи без подключения к телефону. Некоторые устройства (например, OWON B35T+) сохраняют до 10 000 точек в собственную память. Сведения считываются позже через приложение в виде CSV-файла. Это удобно, когда смартфон нужен для решения других задач или не хочется разряжать его батарею во время долговременного эксперимента.

Где реально помогает

Одно из направлений — длительный мониторинг. Пример: необходимо контролировать уровень заряда аккумулятора в течение ночи. Запись напряжения каждые несколько секунд покажет момент достижения полной ёмкости и поведение батареи на плато. Другой сценарий — отслеживание дрейфа температуры в корпусе при нагрузке. Третий — измерение тока потребления в спящем режиме. Руки свободны, прибор работает автономно.

Также измеритель облегчает работу в труднодоступных местах. Щупы подключаются к удалённой точке, а оператор наблюдает за цифрами на экране телефона из безопасной зоны. Не нужно тянуть коммуникационные провода от устройства к компьютеру или использовать удлинители.

Мобильный софт строит график изменения параметра. Скриншот или экспорт файла дают готовый материал для презентации. Исключается ручная запись показаний каждые пять минут. Это незаменимо при документировании для клиента или отчёта.

Где не помогает и даже мешает

Исключение — любая работа, в ходе которой недопустима задержка передачи. Беспроводной канал добавляет паузу между измерением и отображением. Для динамических процессов (пульсации питания, переходные характеристики, короткие импульсы) это критично. Прибор показывает усреднённое значение или запаздывающую картину.

Сюда же входят процессы, требующие постоянной передачи сведений. Качество программного обеспечения бюджетных моделей оставляет желать лучшего. Неудобный интерфейс, редкие обновления, в некоторых моделях — отсутствие экспорта в CSV или Excel. Некоторые приложения не сохраняют настройки каналов. Экспорт данных превращается в ручное копирование.

Если условия требуют значительной автономности. Активная радиосвязь потребляет энергию. Время работы сокращается на треть по сравнению с обычным режимом. Для долгих сессий требуется запасной источник питания.

«Умный мультиметр в 2026 году: что это?» — вопрос без универсального ответа. Под этот запрос попадают разные устройства. Одни предлагают только передачу цифр, другие — полноценное дистанционное управление. Определяющий признак — наличие двусторонней связи: смартфон не только получает, но и отправляет команды на устройство.

Как выбрать

Автодиапазон — полезная функция, но не панацея. При быстром изменении сигнала автоматический выбор предела может не успевать. Ручной режим остаётся предпочтительным для точных замеров.

Приложение «мультиметр» для смартфона Android или поддерживающего другую ОС, совместимое с измерителем — ключевой момент. Не все версии поддерживаются корректно. Проверяйте наличие свежих обновлений в магазине приложений.

Bluetooth- и Wi-Fi-мультиметры выпускают под брендами Owon и Fnirsi. Другие известные производители — это, например, Bside или ныне менее распространённый Redfish. Компании предлагают модели с разным набором функций. Дороже — не всегда лучше. Рекомендуется изучать отзывы пользователей, а не рекламные описания, обращать внимание на категорию электробезопасности (CAT), заявленную погрешность — это важнее, чем наличие Bluetooth.

Удалённый мониторинг через Bluetooth ограничен радиусом действия — около десяти метров (для класса 2). В реальной лабораторной среде с металлическими шкафами и плотно заставленным оборудованием дальность может оказаться заметно меньше. Для большего расстояния потребуется Wi-Fi или сетевой шлюз.

Об этом редко говорят

Беспроводной канал не защищён от помех. В плотно заставленной аппаратурой лаборатории сигнал может прерываться. Временная потеря связи в середине длительного эксперимента применительно к некоторым моделям приводит к тому, что устройство затем начинает новую запись. В итоге получается два или несколько файлов. Отследить интересующий процесс целиком становится трудоёмкой задачей. Если отсутствуют временные метки — это становится и вовсе невозможным.

Приложения Android/iOS различаются по функционалу. Часто бюджетные варианты имеют полноценный функционал только под одну платформу.

Частые маркетинговые уловки:

«Могу купить проводной или Bluetooth-мультиметр: что лучше, а что хуже?» — ситуация рядовая, но корректно ответить на вопрос без дополнительных сведений невозможно. Лучше тот, который закрывает конкретную потребность. Для продолжительного мониторинга и удалённого наблюдения второй аппарат незаменим. Для разовых замеров на рабочем столе базовый проводной тестер оказывается проще, надёжнее и дешевле.

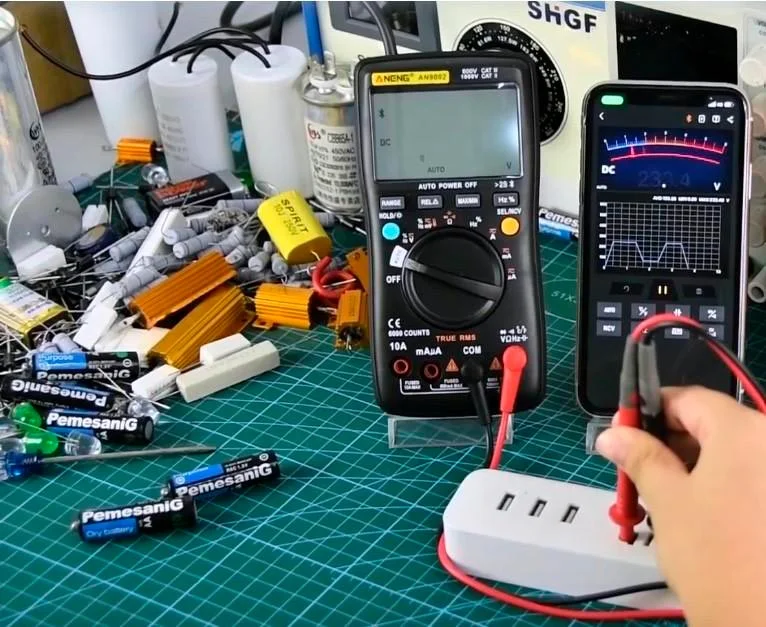

Смарт-мультиметр предоставляет дополнительные возможности, но не заменяет классический инструмент. Это удобно, но не базовая необходимость. Перед покупкой стоит честно ответить на вопрос: «Какую конкретно проблему я решу с помощью беспроводной связи?» Если ответ ясен — берите. Если сомневаетесь — не спешите. Обычный мультиметр из каталога Суперайс остаётся ходовым инструментом для большинства типовых сценариев.

«Приложение за 0 рублей vs аппарат за 8 000 — не такой очевидный выбор, как кажется»

Есть два разных подхода. В первом случае смартфон применяется как непосредственно измерительный модуль. Приложения ставятся прямо на него, без дополнительного железа. Второй вариант — использовать полноценные DSO-адаптеры (подключаемые АЦП-блоки). Такой адаптер подключается через стандартный разъём USB или Lightning. Выглядит как маленькая коробочка с буфером.

Программы без внешнего оборудования используют микрофонный вход телефона. Верхняя частота — 20 кГц — годится лишь для звука. Для электроники такие утилиты бесполезны: шум легко спутать с полезным сигналом. «Осциллограф на смартфон» — приложение, которое при таком варианте использования становится игрушкой для акустиков. В некоторых случаях применять его и вовсе опасно.

DSO-адаптеры

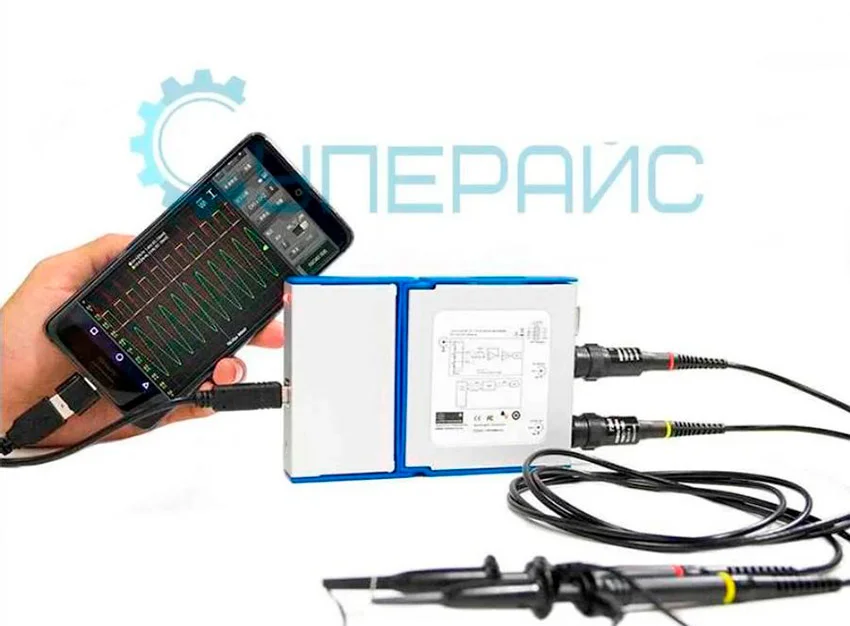

Такие модели предлагает, например, VIMU (MSO10AL) и LOTO (OSC482F). Полоса — 5–20 МГц. Этого хватает для UART, I2C, проверки питания, простых аналоговых цепей. Устройство легко помещается в карман. Комплект: блок, щупы, телефон.

DSO (Digital Storage Oscilloscope) в таком исполнении выручает в поле. Не надо тащить тяжёлый стационарный аппарат. Хватает мобильного гаджета и модуля. При отладке прошивок, контроле тактовых частот работает надёжно.

Важный параметр — частота дискретизации. У адаптеров она обычно 48–100 MSa/s. Чем выше эта цифра, тем точнее форма сигнала, особенно на высоких частотах. Для 10 МГц минимальная дискретизация по Найквисту — 20 MSa/s, но практика требует запаса в 5–10 раз. Бюджетные модули часто не дотягивают до этого запаса, поэтому на быстрых фронтах форма искажается.

Также стоит проверить входной диапазон. Большинство бюджетных адаптеров рассчитаны на ±40 В. Для высоковольтных цепей потребуется внешний делитель. В комплекте некоторых моделей идёт щуп 10:1, расширяющий предел до ±400 В. Однако реальный предел также ограничивается его собственной категорией электробезопасности (CAT). Без такого щупа измерять сети 220 В или импульсные преобразователи опасно.

Где не хватит даже DSO

Для высокоскоростных интерфейсов (USB 3.0, MIPI, PCIe) 20 МГц мало. Там нужны средства, возможности которых начинаются в районе 1 ГГц и выше. Для анализа высокочастотных помех (например, выбросов на переключениях DC-DC-преобразователей) 20 МГц тоже может оказаться недостаточно — осциллограф не покажет крутизну фронтов и короткие импульсы. Только настольный измеритель с полосой 100 МГц и выше даст верную картину.

Производители АЦП-блоков предлагают клиенты для Android и iOS. У одних удобный экспорт осциллограмм, у других — сырой интерфейс. Стоит скачать демо или изучить отзывы (убедиться, что отзывы реальные — подойдут независимые платформы и форумы). Приложение «мультиметр» для смартфона Android или для техники Apple удобно, но не гарантирует качества осциллографического ПО.

Отдельный класс устройств — подключаемые к компьютеру USB-осциллографы: PC означает потерю прибором мобильности, но такие агрегаты дают более широкую полосу и их производительность заметно выше. Для лаборатории — хороший выбор, для выезда — не подходит.

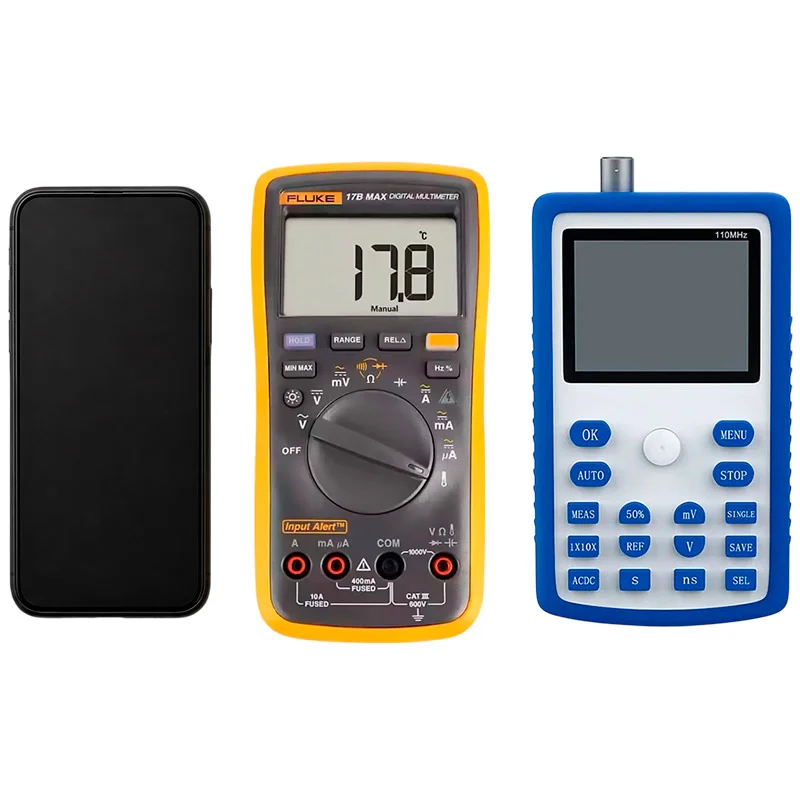

Ещё один класс — компактные устройства со встроенным экраном. Они дороже блоков, но не зависят от телефона и автономны.

АЦП-блок не заменит полноценный стационарный измеритель. Это инструмент для выездного обследования, быстрых проверок, начального обучения. Софт без железа — вообще не для электроники. Выбор зависит от решаемой задачи: для работы со звуком достаточно установить приложение. Если нужно измерять параметры схем — берите DSO для выезда, маленькой мастерской или небольшой лаборатории. Там такой модуль — полезное дополнение к базовому осциллографу. Закрывает большинство потребностей повседневных проверок. Для высоких частот — смотрите профессиональные ряды.

«Посмотреть осциллограмму с дивана — можно. Нужно ли — другой вопрос»

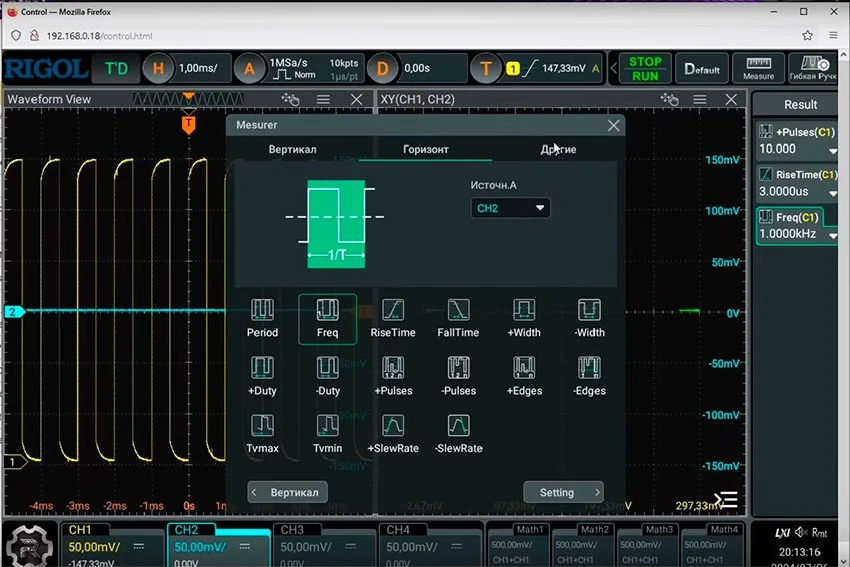

Некоторые производители оснащают устройства сетевым интерфейсом. Rigol, Owon, Siglent передают скриншоты, waveform-файлы и дают возможность управлять измерителем через браузер или мобильное приложение. Отдельные экземпляры умеют автоматически отправлять результаты на внешние хранилища или NAS.

Рабочая установка находится в соседней комнате или на производственной линии. Оператор наблюдает за показаниями с рабочего стола без постоянного присутствия у аппарата. Автоматическое сохранение информации, накапливаемой длительными тестами — например, при прожиге или стресс-испытаниях — исключает ручной сбор. Удобно также, когда требуется дистанционная помощь: коллега просматривает ту же осциллограмму в реальном времени без пересылки файлов.

Некоторые модели обладают функцией автономной записи: прибор сохраняет сведения во внутреннюю память или на SD-карту, а затем передаёт их по сети по запросу. Это удобно при длительных экспериментах, когда компьютер не должен быть постоянно включён. Также встречается опция email-уведомлений о завершении теста или о превышении пороговых значений — для ночного мониторинга это ценный инструмент.

Однако зачастую удалённое хранение для одиночных измерений — избыточно. В большинстве случаев достаточно сделать снимок экрана и отправить в мессенджер. Управление со смартфона выглядит привлекательно, но когда аппарат рядом, физические кнопки работают быстрее. Настройка беспроводного соединения при выезде занимает время, которое проще потратить на измерение.

Сетевой вход остаётся полезным инструментом для автоматических испытательных комплексов и производства. Решения, передающие данные в облако, становятся востребованными при долгосрочном мониторинге или необходимости централизованного хранения итогов. Для домашней лаборатории такая опция — приятное дополнение, а не причина для переплаты. В большинстве типовых сценариев использование USB-флешки или прямого подсоединения к ПК практичнее.

Безопасность передачи — отдельная тема. Локальная сеть даёт контроль над информацией. Публичные интернет-сервисы требуют доверия к провайдеру: сведения могут храниться на серверах за пределами юрисдикции. Для коммерческих или конфиденциальных проектов лучше выбирать модели с поддержкой LAN-подключения или прямым USB.

Важно различать уровни защиты. Шифрование Wi-Fi-канала (WPA2/WPA3) защищает передачу от перехвата в эфире. Шифрование данных (SSL/TLS/HTTPS) защищает содержимое осциллограмм и команд при передаче по сети. Бюджетные модели часто используют незащищённый HTTP вместо HTTPS, что делает передаваемую информацию уязвимой для перехвата внутри сети. Перед покупкой стоит уточнить, поддерживает ли конкретная модель HTTPS и какие протоколы Wi-Fi-шифрования заявлены.

Осциллограф с Wi-Fi — удобный прибор с полезной функцией, но реальная ценность проявляется только при работе с удалёнными объектами или проведении длительных экспериментов. Для единичных проверок проводное соединение или прямой контакт с измерителем остаются проще и надёжнее. Умные измерительные приборы для электронщика становятся таковыми не за счёт облачных сервисов, а благодаря удобству решения определённой задачи.

При выборе стоит исходить из фактических условий работы. Если оборудование находится в лаборатории и используется ежедневно — Wi-Fi не обязателен. Если установка вынесена в другое помещение или требуется дистанционный контроль — беспроводной интерфейс окупает затраты.

Существуют аппараты с разными опциями — от простых проводных до полнофункциональных сетевых версий. В связи с тем, что каждая функция в меню прибора стоит денег, агрегат подбирают под конкретные цели. Например, для автоматизированных установок и производственных линий подходят экземпляры с поддержкой удалённого доступа и логирования.

«Автодиапазон, автотриггер, автодекодирование — три разные истории»

«Умные» функции измерительной аппаратуры приносят неодинаковую пользу. Одни экономят время ежедневно. Другие требуют ручной подстройки. Третьи выглядят красиво в демо, но на практике непредсказуемы.

Автодиапазон в мультиметрах почти всегда удобен. Минус: при переключении между пределами прибор тратит время на «поиск» подходящего диапазона — у бюджетных моделей это может занимать 1–2 секунды, а при измерении малых сопротивлений — и того больше. Для решения большинства повседневных задач это некритично, но если важна скорость, имеет смысл переключиться в ручной режим и зафиксировать предел.

Автодиапазон сокращает лишние действия, уменьшает вероятность ошибки при выборе предела вручную.

Однако потенциал такой универсальной техники пределен. Когда возможностей мультиметра не хватает — например, для анализа цифровых шин или переходных процессов — приходят на помощь осциллографы и логические анализаторы. О границах применения мультиметра рассказывает статья «Когда мультиметра недостаточно».

Автотриггер в осциллографах выручает при первом контакте с неизвестным сигналом. При точной настройке он мешает. Картина постоянно перестраивается, «плывёт». Опытные специалисты часто выключают опцию и устанавливают порог вручную.

Автодекодирование протоколов — совсем иная история. Нажал кнопку — байты выводятся на экран поверх осциллограммы. Прежде такой анализ требовал отдельного логического анализатора, подробнее о таких устройствах рассказывает наш материал «Логический анализатор: что это такое».

Сейчас автодекодирование присутствует в приборах среднего класса. Для I2C, UART, SPI эта опция представляет действительную ценность.

Важен перечень поддерживаемых протоколов. В бюджетных осциллографах часто есть только UART и I2C, в более дорогих добавляются CAN, LIN, SPI. Для автомобильной электроники требуются CAN-FD и FlexRay — встречаются только у профессиональных моделей. Важно, как отображаются декодированные данные: простые подписи на графике или отдельная таблица с временными метками и значениями. Второй вариант значительно удобнее для анализа длинных записей.

Автоматические измерения частоты, амплитуды, среднего значения — полезная функция для быстрой оценки, но на зашумлённых сигналах автоматика ошибается. Опытные инженеры предпочитают курсорные измерения вручную. Два маркера на осциллограмме дают точные значения времени и напряжения, так получаем полный контроль над результатом.

AI-режимы в измерителях сегодня ещё сыроваты. Распознавание аномалий и автоматические замеры параметров красиво выглядят в рекламе. В работе не всегда предсказуемы. Импульсные помехи вызывают ложные срабатывания. Взять устройство с поддержкой такого функционала можно, но рискованно. Покупать лучше сознательно на пробу при достаточном бюджете. В целом советуем пока наблюдать за развитием.

Маркетинговые обещания AI-функций, которые могут остаться обещаниями:

Автодиапазон окупается. Автотриггер — пробуют, но часто выключают. Автодекодирование — однозначно полезно. Остальное — по обстоятельствам.

Сэкономленное время на переключении пределов или расшифровке протоколов складывается в часы за месяц. Автоматическая установка триггера таких выигрышей не даёт.

При сложной отладке ручной контроль остаётся предпочтительнее. Автоматика хороша для рутинных операций. Понимание, когда включать помощь, а когда полагаться на свои навыки, отличает опытного специалиста.

Выбор за пользователем. Главное — знать возможности каждого режима и не бояться отключать автоматику, когда она начинает мешать.

Стоит ли брать Bluetooth-мультиметр вместо обычного?

Если нужен мониторинг или логирование — да. Для разовых замеров обычный тестер проще и дешевле. Беспроводной интерфейс добавляет удобство, но не заменяет базовый инструмент.

DSO-адаптер на смартфон заменит осциллограф?

Нет. Это дополнительное средство для решения полевых задач. Полноценный стационарный прибор остаётся основным рабочим инструментом. У мобильного решения ограниченная полоса и меньшая точность.

Приборы с облаком — безопасно?

Всё зависит от реализации. Локальная сеть даёт контроль над данными. Публичные сервисы — это уже другая история. Сначала изучите, как устроена передача информации.

Нужен ли Wi-Fi в осциллографе?

Полезен для автоматизированных стендов или удалённого доступа. В домашней лаборатории эта опция необязательна. Проводное подключение часто проще и надёжнее.

Какой реальный радиус действия Bluetooth у тестера?

В помещении с бетонными стенами — 5–7 метров. На открытом воздухе — до 20 метров. Для контроля через стену лучше использовать Wi-Fi или выносной USB-адаптер.

Можно ли подключить несколько приборов к одному телефону?

Некоторые приложения поддерживают многоканальный режим — до 4 устройств одновременно (METERLiNK и того больше — до 7). Большинство бюджетных моделей работают только с одним подключением. Проверяйте спецификацию.
