Осциллограф — ключевой прибор в арсенале инженеров-электронщиков, радиотехников и специалистов по измерительным системам. Они позволяют визуализировать электрические сигналы в реальном времени, выявлять аномалии и проводить точный анализ для отладки, тестирования и разработки устройств. В эпоху роста IoT, автоматизации и высокоскоростных цифровых систем потребность в надёжных и функциональных осциллографах возрастает.
В этой статье мы разберём характеристики, преимущества и реальные сценарии применения, чтобы помочь выбрать надёжный инструмент для лабораторных измерений.
Время чтения: 8 минут
Технические характеристики

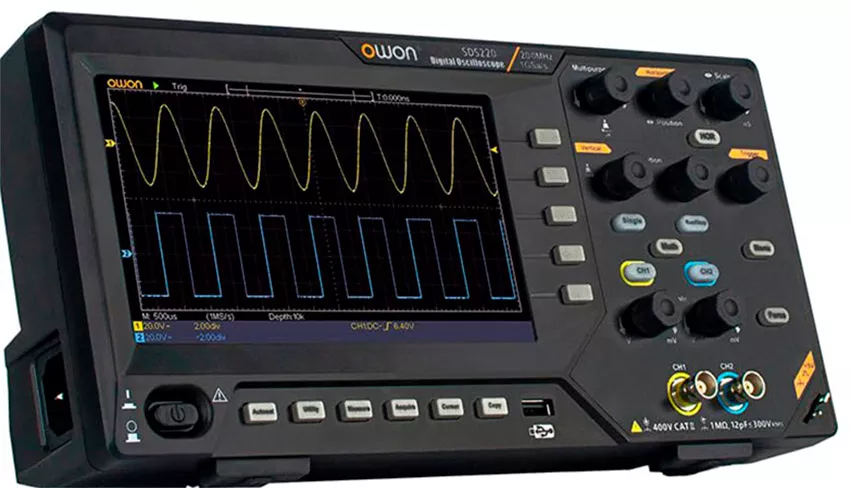

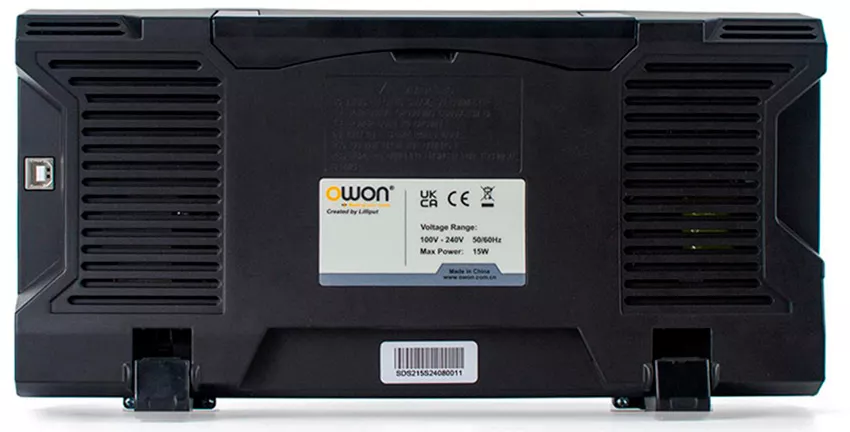

Осциллограф OWON SDS220 — цифровой лабораторный инструмент для профессионалов, ценящих баланс цены и производительности. С полосой пропускания 200 МГц и частотой дискретизации 1Гвыб/с, эта модель обеспечивает высокую точность измерений сигналов в радиотехнике, силовой электронике и НИОКР.
Этот цифровой осциллограф для лабораторий подходит для задач, требующих анализа сложных сигналов, от импульсных источников питания до IoT-устройств.
Модель обеспечивает гибкость и надёжность при работе с сигналами разной сложности. Полоса пропускания 200 МГц позволяет захватывать высокочастотные сигналы с временным разрешением до 1,75 нс. Это критично для анализа переходных процессов в цифровых схемах. Частота дискретизации 1GS/s в реальном времени сэмплирования обеспечивает точную оцифровку без потери данных, а глубина памяти 20M точек позволяет сохранять длинные последовательности для последующего анализа.
Лабораторный осциллограф 200 МГц поддерживает 30 автоматических измерений. Встроенный частотомер добавляет точности при оценке частотных характеристик. Устройство оснащено 7-дюймовым TFT-дисплеем с разрешением 800x480 и 256 градациями интенсивности. Он упрощает визуализацию сложных сигналов.
Предусмотрены USB-хост и USB-устройство с поддержкой FAT32 до 64 ГБ, а также совместимость с SCPI и LabVIEW для автоматизации тестов.
Режимы сэмплирования (нормальный, пиковый и средний) минимизируют шум, а входные связи (DC, AC, GND) с входным сопротивлением 1МОм и чувствительностью 2 мВ/дел-10 В/дел адаптируются к разным типам сигналов. Компенсация щупа упрощает настройку для точных измерений.
Для полноты обзора основные параметры приведены в таблице:
| Параметр | Значение | Примечание |
| Полоса пропускания | 200 МГц | для высокочастотных сигналов |
| Частота дискретизации | 1GS/s | Реальное время сэмплирования |
| Глубина памяти | 20М точек | Подходит для FFT-анализа спектра |
| Каналы | 2 | Независимые |
| Дисплей | 7" TFT, 800x480 | 256 градаций интенсивности |
| Автоматические измерения | 30 | Период, частота, амплитуда и др. |
| Входное сопротивление | 1МОм ± 2% | Чувствительность 2 мВ/дел – 10 В/дел |
| Режимы сэмплирования | Нормальный, пиковый, средний | Минимизация шума |
| Питание | 100 – 240 В, 50 / 60 Гц | Компактный размер 301 x 152 x 70 мм, ~1100 г |
Осциллоскоп поддерживает протокол SCPI, благодаря которому его можно интегрировать в автоматизированные системы через LabVIEW или собственные скрипты. Это полезно в НИОКР, где требуется массовая обработка данных.
Например, настройка trigger edge video позволяет синхронизировать сигналы с видеопотоками или импульсными последовательностями при тестировании мультимедийных устройств. Компенсация щупа выполняется через встроенное меню. Для этого нужно подключить щуп к калибровочному выходу (1кГц, 3 В). После этого автоматическая настройка устранит фазовые искажения за секунды.
Особенности и преимущества OWON SDS220
Модель выделяется среди лабораторных осциллографов 200 МГц благодаря сочетанию продвинутых функций и эргономики. Независимая работа двух каналов позволяет одновременно анализировать разные сигналы без перекрёстных помех. Это упрощает диагностику сложных систем. Высокая точность измерений и низкий уровень шума обеспечивают надёжные результаты даже в условиях помех. Компактный дизайн делает устройство удобным для переноски и интеграции в тесные лабораторные пространства.
Частота обновления экрана до 10 000 форм/с ускоряет обработку данных. Это критично при отладке динамичных сигналов ШИМ или RF. Поддержка USB и LabVIEW упрощает экспорт осциллограмм для дальнейшего анализа в ПО, а глубина памяти осциллографа 20M точек позволяет захватывать длинные последовательности без потери деталей.
В сравнении с моделями 100МГц, SDS220 лучше справляется с высокочастотными сигналами — тактовыми частотами микроконтроллеров или гармониками в RF-цепях. Это делает его актуальным выбором для инженеров, работающих с современными цифровыми системами.
У профессионалов есть несколько причин купить OWON SDS220 в России:
- Глубина памяти 20M точек. Обеспечивает захват длинных последовательностей для FFT анализа спектра.
- 30 автоматических измерений. Ускоряют анализ амплитуды, периода и фазы без ручных расчётов.
- Компактность и лёгкость. Гарантируется удобство в полевых условиях и на загруженных стендах.
- Интеграция с ПК. Поддерживается USB и SCPI для автоматизации тестов.
- Надёжность бренда. Репутация качественного оборудования.
Эти преимущества делают прибор востребованным инструментом для применения в радиотехнике, где точность и скорость анализа определяют успех проекта.
Применение в профессиональной среде
Осциллограф OWON 1GS/s предназначен для самых разных задач — от лабораторных измерений до производственного контроля качества. Его универсальность позволяет инженерам решать сложные задачи в радиотехнике, электронике и разработке.
Если говорить конкретнее, то это оборудование применяется для:
- Тестирования импульсных источников питания. В силовой электронике эта модель применяется для анализа ШИМ-сигналов в импульсных источниках питания (SMPS). Частота дискретизации 1GS/s фиксирует переходные процессы с rise time ≤1,75 нс, выявляя паразитные выбросы или осцилляции. Например, при тестировании блока питания для IoT-устройств инженеры могут обнаружить нестабильность напряжения, влияющую на энергоэффективность. Запись 20M точек позволяет сохранить полный цикл работы ШИМ-контроллера для последующего FFT анализа спектра и выявления гармонических искажений.
- Отладки цифровых интерфейсов. В разработке IoT-устройств применяется для измерения сигналов в электронике — протоколов UART, SPI или I2C. Режим trigger edge video синхронизирует осциллограф с импульсными последовательностями, позволяя точно фиксировать пакеты данных. Например, при тестировании LoRaWAN-модулей инженеры проверяют целостность сигналов на частотах до 200 МГц, сокращая время отладки. Интеграция с генераторами сигналов от «Суперайс» создаёт полноценный тестовый стенд, где выступает центральным элементом.
- Контроля качества на производстве. На производственных линиях эта модель применяется для проверки электронных компонентов и плат. Например, при сертификации датчиков инженеры измеряют временные разрешения и амплитудные характеристики сигналов, чтобы подтвердить соответствие стандартам. Автоматические лабораторные измерения (30 параметров) ускоряют процесс, а USB-интерфейс позволяет сохранять результаты для отчётов.
Эти сценарии показывают, как тесты и примеры измерений OWON SDS220 упрощают работу инженеров, повышая точность и эффективность.
Сравнение с аналогами: OWON SDS220 против конкурентов
При выборе лабораторного осциллографа 200 МГц нужно сравнить OWON SDS220 с такими популярными аналогами, как Rigol DS1202Z-E и Siglent SDS1202X-E.
| Параметр | OWON SDS220 | Rigol DS1202Z-E | Siglent SDS1202X-E |
| Полоса пропускания | 200 МГц | 200 МГц | 200 МГц |
| Частота дискретизации | 1 GS/s | 1 GS/s | 1 GS/s |
| Глубина памяти | 20М точек | 24М точек | 14М точек |
| Дисплей | 7", 800x480 | 7", 800x480 | 7", 800x480 |
| Автоизмерения | 30 | 22 | 39 |
| Интерфейсы | USB, SCPI | USB, LAN | USB, LAN, Wi-Fi |
| Вес | ~1100 г | ~1400 г | ~1600 г |
| Цен, руб. | 25 800 | 37 000 | 102 100 |
| Дополнительные функции | FFT, частотомер | Serial decode | 1M FFT, SPO |
Цена осциллографа OWON SDS220 делает эту модель одной из наиболее востребованных. Это оборудование выигрывает в цене/качестве, предлагая глубину памяти 20M, сравнимую с Rigol, и компактность, превосходящую Siglent. Rigol DS1202Z-E выделяется поддержкой декодирования протоколов (опция), но его интерфейс менее отзывчивый. Siglent SDS1202X-E предлагает продвинутый FFT (1 Mpt) и Wi-Fi, но вес и цена выше.
Минус — отсутствие встроенного генератора сигналов в базовой модели, но версия OWON SDS220S решает эту задачу.
Сравнение осциллографов OWON и других моделей показывает, что для задач без сложных протоколов (CAN, LIN) SDS220 остаётся оптимальным выбором благодаря надёжности, эргономике и поддержке «Суперайс».
OWON SDS220 — это цифровой осциллограф для профессионалов в радиотехнике и электронике, сочетающий высокую производительность и доступную цену. Это универсальный инструмент для лабораторных измерений, отладки и контроля качества. Компактный дизайн и интеграция с ПО через SCPI/LabVIEW упрощают работу в НИОКР и производстве.
Компания «Суперайс» предлагает гарантию, техническую поддержку и быструю доставку. Чтобы приобрести осциллограф OWON SDS220 в России, переходите в наш каталог. Узнайте больше о возможностях устройства и поделитесь своим опытом в отзывах!
