Ремонт плат в 2025-2026 годах: почему стало сложнее и что с этим делать

Время чтения: 15 минут

Современная электроника изменилась не точечно, а по параметрам. Это хорошо видно, если сравнить «как было» и «как стало»:

Главное изменение — ремонт перестал быть «визуальным». Теперь без оборудования и методики многие неисправности просто не увидеть.

Несколько лет назад корпус 0402 казался маленьким. Потом появился 0201. Теперь есть 01005 — это 0,25×0,125 мм.

Миниатюризация — первая причина, почему сложность ремонта плат SMD в 2025–2026 ощущается на практике. Если в 2010-х корпус 0805 считался нормой, то сегодня массово используются 0201 (0,6×0,3 мм), а в плотных узлах уже встречается 01005 — компонент размером с пылинку.

Что это меняет? В первую очередь — физику работы. Обычный паяльник с жалом 1–2 мм просто перекрывает несколько площадок сразу. Припаять 0201 без смещения и перемычек становится задачей не «на опыт», а на инструмент: нужен горячий воздух, тонкая дозировка паяльной пасты и стабильный температурный профиль.

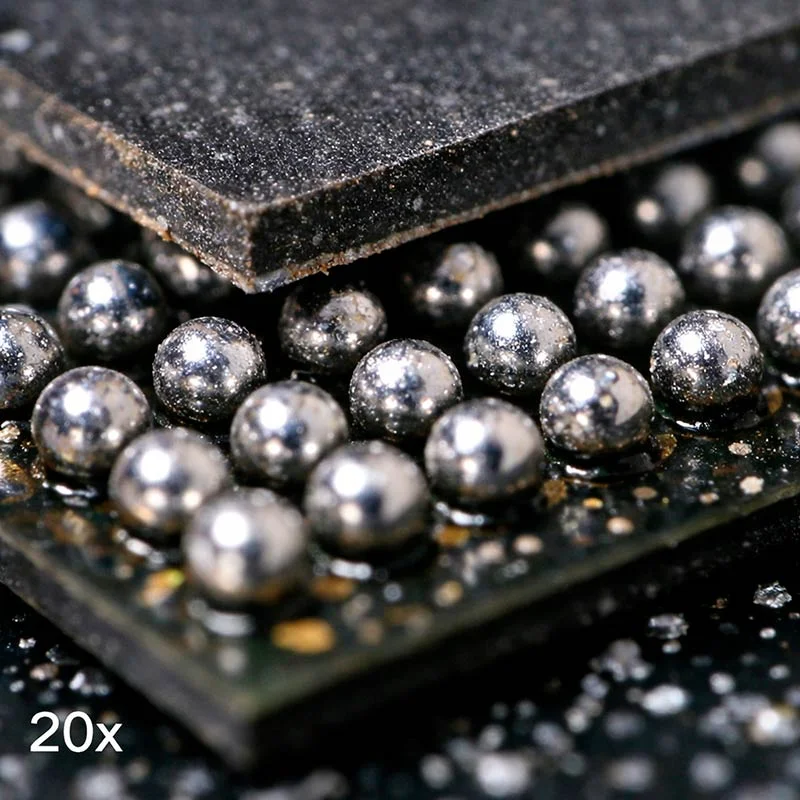

Отдельная история — BGA (Ball Grid Array). Контакты у чипа — шарики припоя под корпусом. Их не видно ни глазом, ни под микроскопом. В практике был случай, когда плата не стартует, питание в норме, визуально всё идеально. Неисправность оказалась в «пустоте» вместо шарика под BGA. Решение — прогрев и ребол (reballing), иначе не проверить.

QFN и LGA добавляют свои сложности. У них контакты по периметру и термопад (exposed pad) снизу. Паяльником туда просто не дотянуться. Минимальный рабочий набор — это горячий воздух, трафарет, флюс и контроль питания через ЛБП, чтобы не перегреть узел при запуске. Ещё лучше — хороший преднагреватель плат.

Работа с современным SMD без увеличения — это уже не «неудобно», а риск ошибки. Микроскоп для ремонта плат с увеличением от 10× — обязательный инструмент, а не опция. В реальной работе используются цифровые микроскопы — они дают глубину и удобство при пайке, особенно с корпусами уровня QFN и 0201.

Ещё одна причина, почему сложно ремонтировать современную электронику — закрытая документация. Раньше даташит на микросхему был в открытом доступе, сейчас — NDA (коммерческая тайна) или ничего.

У крупных производителей — свои стандарты закрытости, у мелких — просто нет привычки публиковать. Результат — на плате есть чип, но маркировка либо укороченная, либо отсутствует полностью.

На практике это значит, что нельзя «пройтись по схеме», проверить опорные напряжения, понять назначение выводов. Даже подобрать аналог становится задачей с неизвестными. Классическая логика «от схемы к компоненту» не работает.

Приходится импровизировать:

Сформировалась отдельная культура ремонта «без схем»: boardview-файлы, базы плат, профильные форумы. Работает только в связке с измерениями.

Базовая методика выглядит так:

На плате смартфона может быть 20 разных напряжений. Все они важны

Современный PMIC (Power Management IC) — это микросхема, из одного входного напряжения (например, от батареи 3,7–4,4 В) она генерирует десятки выходных шин:

Причём PMIC управляется по цифровым шинам — обычно I2C или SPI. Процессор сам говорит PMIC, когда и какое напряжение включить, его последовательность и параметры.

Без понимания структуры PMIC ремонт питания превращается в угадывание. Вы видите, что нет напряжения на каком-то чипе, но не понимаете — PMIC его не включает из-за отсуствия питания? Или процессор не дал команду ENABLE? Или напряжение есть, но не доходит из-за обрыва? Вопросов много, а базовый набор измерительных инструментов не даст на них ответа.

Был случай — плата ноутбука не стартует. Когда проверили питание, оказалось, что нет 1,8 В, которые должны идти от PMIC к SoC (System-on-Chip).

Логично предположить, что неисправность в PMIC. Но осциллограмма сигнала ENABLE на PMIC показала, что его нет. Выходит, PMIC не получает команды включить 1,8 В.

А кто даёт команду ENABLE? SoC. А SoC не работает без 1,8 В. Получилась круговая зависимость: нет 1,8 В → SoC не включается → SoC не даёт ENABLE → PMIC не включает 1,8 В.

Как разорвать этот круг? Подаём внешнее напряжение 1,8 В от ЛБП на соответствующую линию, предварительно убедившись, что ток не уходит в КЗ. SoC получил питание, начал инициализацию, выдал ENABLE на PMIC, и дальше плата запустилась штатно. Проверяем, почему PMIC изначально не включал эту шину — оказалось, конденсатор по выходу давал микро-КЗ, из-за чего срабатывала защита. Заменили конденсатор — всё заработало.

Если раньше 2–4 слоя позволяли «читать» трассировку на просвет, то сегодня 8–12 слоёв — неудивительно. Внутренние цепи скрыты, и даже под микроскопом вы видите только верх и низ.

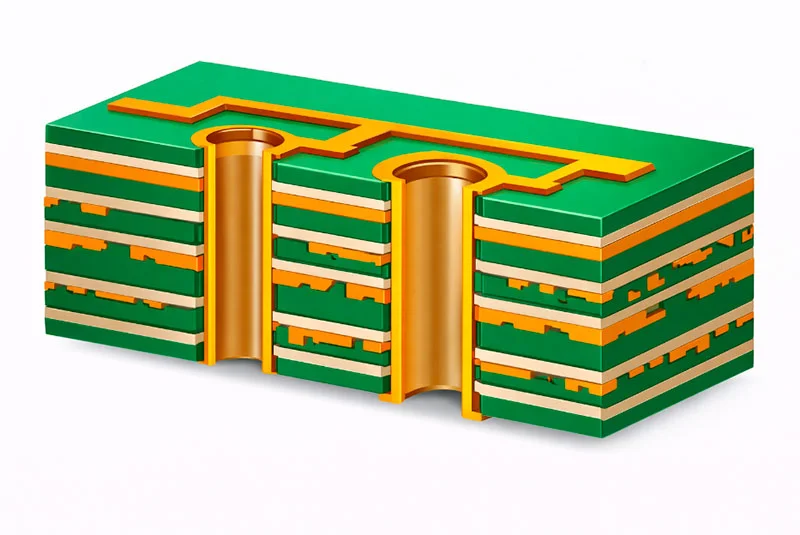

Отдельная сложность — blind via и buried via. Это переходные отверстия, которые соединяют слои внутри платы. С точки зрения разработки — идеально: меньше паразитных эффектов, выше плотность. С точки зрения ремонта — проблема: проверить их целостность стандартной прозвонкой невозможно.

Механика тоже играет роль. После падения микротрещины могут проходить через внутренние слои, не оставляя следов снаружи. Плата выглядит целой, но сигнал деградирует, импеданс меняется, появляются плавающие дефекты. В практике такие случаи часто маскируются под «глюки питания» или «битую прошивку».

Как заподозрить межслойную проблему:

Инструментарий здесь ограничен. Помогают косвенные методы: измерение сопротивления между GND и питанием, анализ поведения под нагрузкой, визуальный осмотр краёв платы через микроскопы — иногда видно расслоение.

Мультиметр показывает напряжение «здесь и сейчас». Но для диагностики питания критически важно видеть динамику. В какой последовательности идут профили питания при старте? Какое напряжение появляется первым? Есть ли пульсации на выходе стабилизатора? Осциллограф для ремонта плат — это уже не роскошь, а необходимость.

Диагностику питания стоит начинать с проверки стартовой последовательности осциллографом. Подключить щуп к ключевым точкам на плате — сначала 3,3 В постоянки, потом 1,8 В, потом напряжение на ядро. Если какое-то звено отсутствует или появляется с задержкой больше допустимой — это точка отсчёта, где и надо искать проблему.

Короткое замыкание в цепи питания — классика. Но в многослойной плате найти, где именно замкнуло, обычной прозвонкой сложно. Здесь выручает лабораторный блок питания.

Методика простая:

Ограничение тока ЛБП как метод поиска КЗ работает безотказно. Если ток уходит в ограничение, значит, есть КЗ. А где — покажет нагрев. Можно пальцем (если чувствительность позволяет), можно спиртом (испарение покажет горячую точку), а лучше — тепловизором.

Чтобы не заливать плату флюсом или спиртом в надежде увидеть испарение, лучше использовать тепловизоры и пирометры. Современный тепловизор видит разницу в 0,1 °C и позволяет за секунды локализовать утечку в скрытых слоях или под корпусом микросхемы.

Когда сталкиваешься с современной платой, важно быстро сопоставить симптом и метод диагностики — иначе теряется время. Что и как смотреть:

Этот навигатор — отправная точка. Он помогает быстро выбрать направление и понять, когда переходить от мультиметра к более серьёзной диагностике.

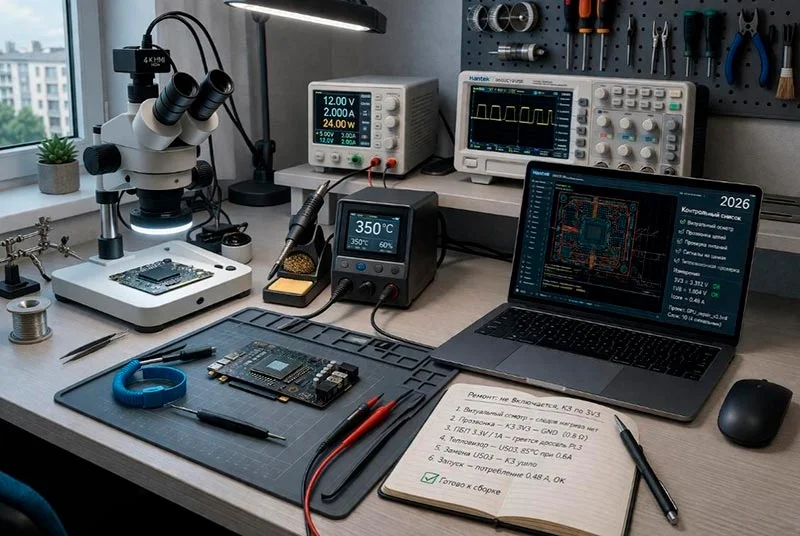

Не нужно иметь всё сразу. Но знать, что нужно — обязательно:

Первый приоритет — микроскопы: без них невозможна сама работа с современными SMD. Второй — лабораторные блоки питания с ограничением тока: быстрый поиск КЗ и защита платы. Третий — осциллографы: как только задачи выходят за пределы «заменить деталь».

Дальше — по специализации:

Пайка — это обязательный навык, но к нему должен прилагаться правильный инструмент, поэтому паяльные станции с термофеном становятся базой.

Все перечисленные категории инструментов есть в каталоге Суперайс — с описаниями задач для каждого класса и помощью в подборе. Там можно найти как бюджетные варианты для старта, так и профессиональное оборудование для сложных заказов.

Есть мастерские, где стоит оборудование на миллион рублей, но люди не могут починить простую плату. И есть мастера с дешёвым паяльником и самодельным ЛБП, которые делают сложнейший BGA-ребол. Разница не в деньгах. Разница в методике.

Правильная последовательность диагностики работает даже с бюджетными приборами:

Навык диагностики без схемы приходит с пониманием типовых топологий. PMIC почти всегда работает по одной логике. SoC стартует по стандартным алгоритмам. Если вы понимаете, как устроено питание и инициализация, схема становится не обязательным документом, а подсказкой.

Как прокачивать навыки без риска? Ищите нерабочие платы — донорские платы с Авито, забирайте у знакомых. Учитесь ремонту SMD на них. Для получения навыков с BGA — снимайте чипы, делайте ребол, переустанавливайте. Дешёвый или бесплатный полигон позволяет набить руку без страха испортить дорогое устройство клиента.

И ещё один важный навык — экономика ремонта. Научитесь честно говорить клиенту: «Ремонт возможен, но стоимость будет выше нового устройства» или «Повреждены внутренние слои платы — восстановление нецелесообразно». Это не отказ от работы, это профессиональная позиция. Клиент ценит честность, а вы бережёте своё время.
