Когда нужен тепловизор, а когда достаточно термопары или пирометра

Время чтения: 24 минуты

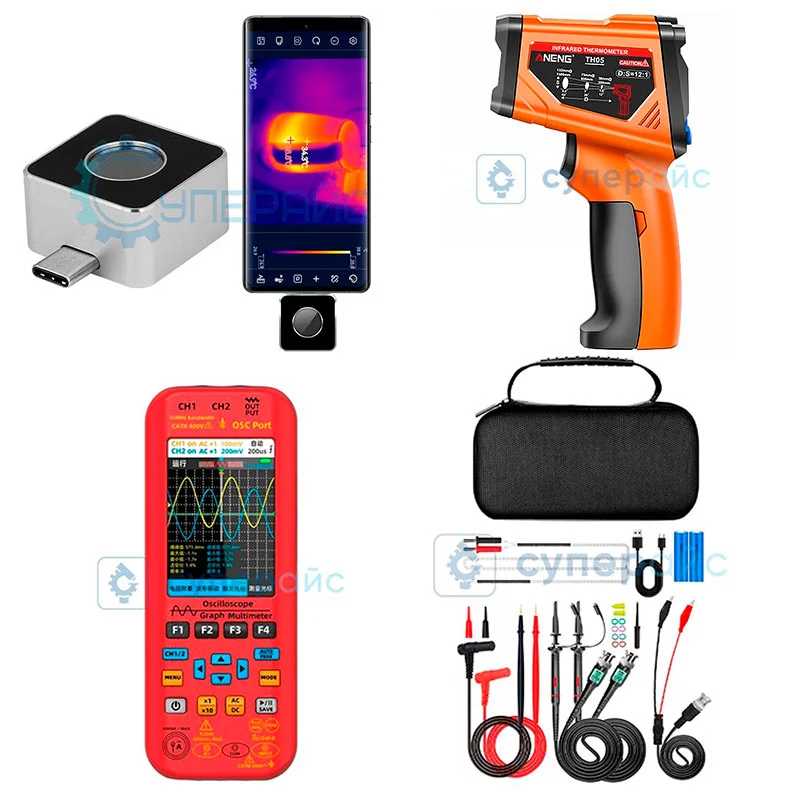

Термопара трогает объект. Пирометр смотрит в точку. Тепловизор видит картину целиком.

Термопара (контактный датчик) физически касается поверхности. Наступает тепловое равновесие. Главный плюс — высокая точность, ведь свойства поверхности не влияют на результат. Минус — медленный отклик. Не удастся измерить движущийся или опасный объект. Например, вращающийся вал или раскалённую заготовку.

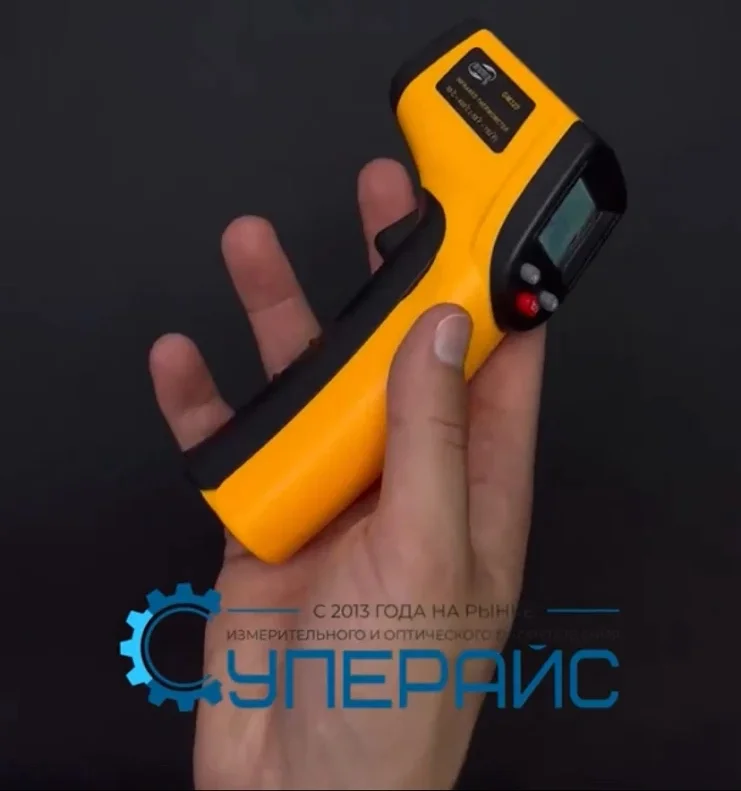

Пирометр (бесконтактный прибор) измеряет мощность инфракрасного излучения. Пересчёт даёт показания, а результат приходит мгновенно. Ловушка скрыта в коэффициенте излучения (эмиссивность, epsilon). Обозначение — греческая буква ε. Блестящий металл без покрытия вызывает большие ошибки прибора. Закон Стефана-Больцмана описывает эту зависимость. Чем горячее абсолютно чёрное тело, тем мощнее его излучение, причём эта зависимость очень крутая: и энергия, запасённая в излучении, и испускаемая мощность растут как четвёртая степень температуры. Без правильной настройки ε показания уходят в сторону.

Ситуация, когда нужен тепловизор — это, как правило, сценарий, требующий устройства для построения тепловой карты, формирующего двумерное изображение. Матрица микроболометров фиксирует излучение. В кадре видно распределение нагрева. Не одна точка, а вся плата или узел целиком. Параметр NETD (разрешение по температуре) определяет минимальный различимый перепад. Чем ниже эта цифра, тем мельче деталей различит оборудование. Цена такого подхода высока. Стоимость тепловизора (технически он представляет собой сложную ИК-камеру) многократно превышает цену бесконтактного измерителя.

Почему не взять самый дорогой вариант? Во-первых, подобный аппарат не заменит контактный датчик в печи с нагревом 1200 градусов Цельсия. Во-вторых, требуются навыки. На блестящей медной шине без настройки ε изображение окажется ложным. Горячая точка (hot spot) на печатной плате может остаться незамеченной, если оператор не настроит коэффициент излучения.

Погрешность пирометров на блестящих поверхностях и вовсе огромна. Причина тому — принцип работы любого радиационного термометра: он измеряет мощность собственного инфракрасного излучения поверхности. Блестящие (полированные) металлы имеют очень низкий коэффициент излучения (ε ≈ 0,05–0,2). Большинство радиационных термометров откалиброваны по чёрному телу (ε = 0,95). Если не ввести поправку на ε, прибор ошибочно примет слабое излучение блестящей поверхности за низкую температуру. Ошибка достигает десятков градусов.

Простая аналогия помогает понять разницу. Контактный щуп — как стетоскоп. Его особенность — точечное касание. Радиационный термометр — как лазерный дальномер, который выдаёт точечный луч. ИК-камера — это рентгеновский аппарат. Видна вся область сразу. Такой подход даёт ясное представление о том, чем отличаются эти классы оборудования.

Типичная ситуация, когда нужен тепловизор — плата с сотней компонентов. Один из них греется сильнее остальных. Точечный луч не поможет — можно промахнуться от неисправного элемента. Касание щупом каждого вывода займёт часы. Только тепловая карта покажет проблему за секунды.

Другой случай: контроль печи пайки. Нужно знать точный нагрев внутри. Бесконтактный способ неприменим из-за дыма и блестящих поверхностей. Только касание даёт верные цифры.

Третий пример: проверка реле в электрощите. Оно под напряжением. Касаться смертельно опасно. Быстрый луч безопасен, и этого достаточно. Тепловая карта здесь уже избыточна.

Перед выбором стоит взглянуть на характеристики. Сравнение по ключевым параметрам даёт ясную картину, когда нужен тепловизор, а когда — что-то другое. Краткий обзор техники для контактного / бесконтактного измерения поможет понять, в чём разница:

Таблица наглядно демонстрирует различия. Каждый класс оборудования располагает своими сильными сторонами. Выбор зависит от требуемой точности, скорости и объёма информации.

Если требуется знать нагрев с точностью до градуса — контактный датчик вне конкуренции. На практике требуются разные щупы, например, мастера выбирают конкретный тип: K, J, T, S, R, E. Выбор зависит от нужных температурных пределов и условий работы.

Типы термощупов и их диапазоны в градусах Цельсия:

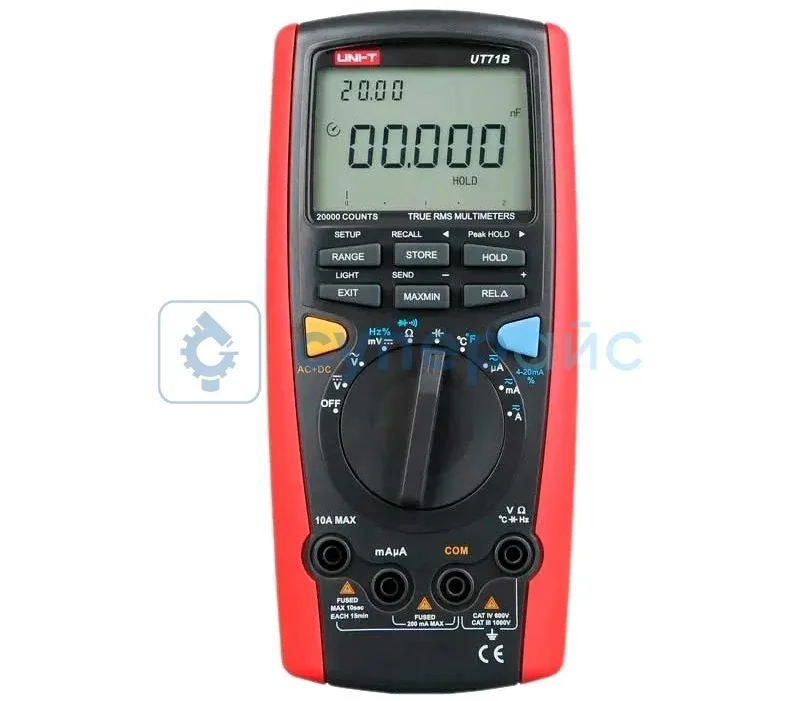

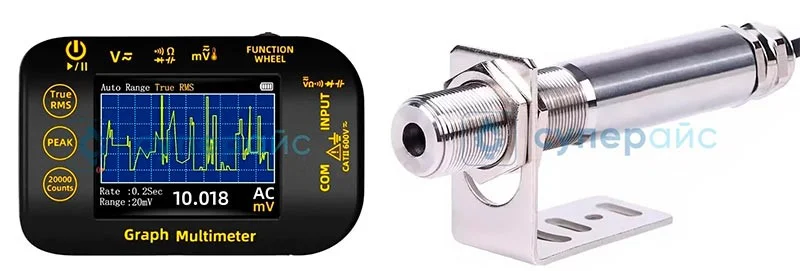

Подключение предельно просто. Мультиметр с термощупом — самый дешёвый вариант. Для многоканального мониторинга применяют «регистратор» температуры.

Где такой прибор незаменим:

Скрытая проблема контактного способа заключается в том, что маленький объект, например, SMD-компонент или тонкая проволока, получает дополнительный нагрев или охлаждение от щупа. Погрешность становится значительной.

Типичные ошибки при работе:

Регулярная проверка и правильная настройка помогают избежать проблем.

Пример из практики: нужно проконтролировать профиль пайки оплавлением. Применение теплового профиля необходимо в силу законов физики. Без контактного датчика невозможно получить точную кривую нагрева. Бесконтактные приборы не видят температуру внутри печи. Только щуп, прикреплённый к плате, даёт реальные показания. Такой подход будет полезен каждому, кто занимается поверхностным монтажом.

Казалось бы, три секунды, никакого контакта, готовый результат. Но есть одна ловушка. Главные плюсы пирометра — мгновенность и безопасность. Такой прибор помогает проверить вращающийся вал, раскалённую заготовку, деталь под напряжением. Работа основана на регистрации теплового излучения в ИК-диапазоне. Человеческий глаз не видит эти лучи, а чувствительный датчик улавливает.

Главная ловушка — коэффициент излучения ε. Блестящий алюминий имеет ε ≈ 0,05. Чёрная плата ≈ 0,95. Устройство с неправильной настройкой ε покажет 80 градусов Цельсия вместо реальных 200.

Важно понимать суть такой величины, как коэффициент излучения пирометра: что это такое, объясняет аналогия с чёрной и серебристой кружками. Чёрная на солнце нагревается сильнее серебристой. Та же физика работает и здесь. Различают чёрное тело (ε=1) и серое тело (ε<1). Реальные объекты чаще серые.

Определить правильный ε помогут таблицы значений для типичных материалов. Другой способ — нанести чёрную краску или кусочек изоленты. Эталонная поверхность даст точные показания. Оптический пирометр (модель для очень высоких нагревов) требует той же настройки. Любой радиационный термометр снабжён регулятором коэффициента излучения. Другая важная составляющая — лазерный целеуказатель пирометра, который помогает наводиться на нужную зону, но не участвует в измерении.

Параметр соотношение—дальность: пятно (D:S ratio). Пример: прибор 12:1 с расстояния 30 см видит пятно диаметром 25 мм. Маленький компонент 1206 окажется усреднён с фоном. Здесь критически важен угол зрения пирометра. Чем уже луч, тем безопаснее работать с мелкими деталями.

Также не стоит игнорировать влияние внешних факторов. Время отклика у разных моделей варьируется от 0,1 до 0,5 секунды. Слишком медленный датчик пропустит кратковременный перегрев. Рабочая температура окружающей среды влияет на точность. Холодный корпус искажает измерения. Поэтому после заноса с мороза дайте прибору адаптироваться.

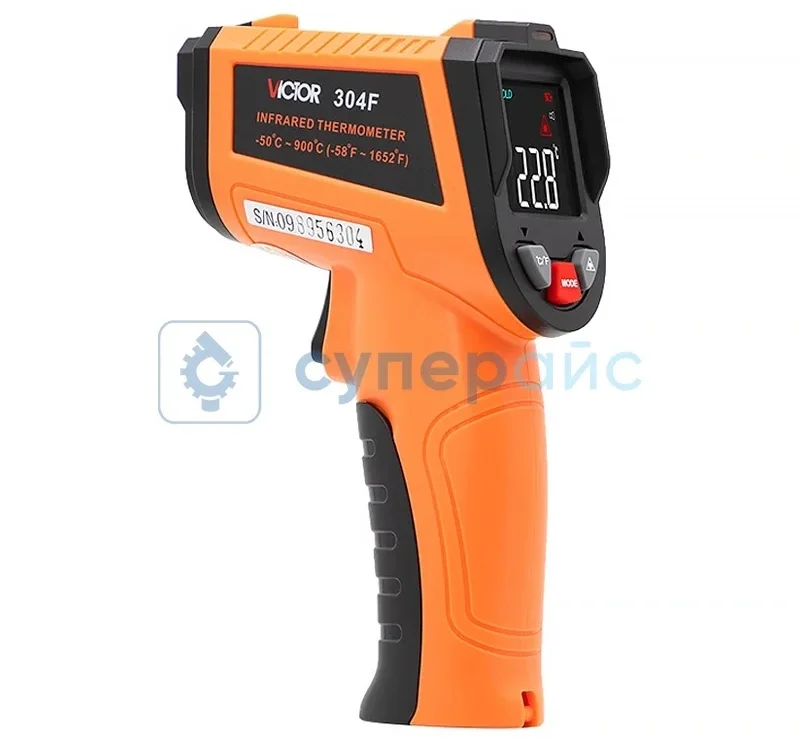

Инфракрасный пирометр — это правильный выбор, когда проводится быстрая сортировка нагретых элементов или контроль радиатора, паяльного жала, двигателя, трубопровода.

Однако прибор подводит, когда:

Практический совет. Чёрный маркер или кусочек изоленты на блестящей поверхности даёт правильный ε. Простой ход помогает получить точные показания без лишних затрат. Такой приём будет полезен в мастерской и на производстве. Для решения задач, где важна каждая секунда, бесконтактный метод незаменим. Но помните об ограничениях. Изучайте таблицы ε для разных материалов. Со временем выработается привычка сразу настраивать прибор перед измерением.

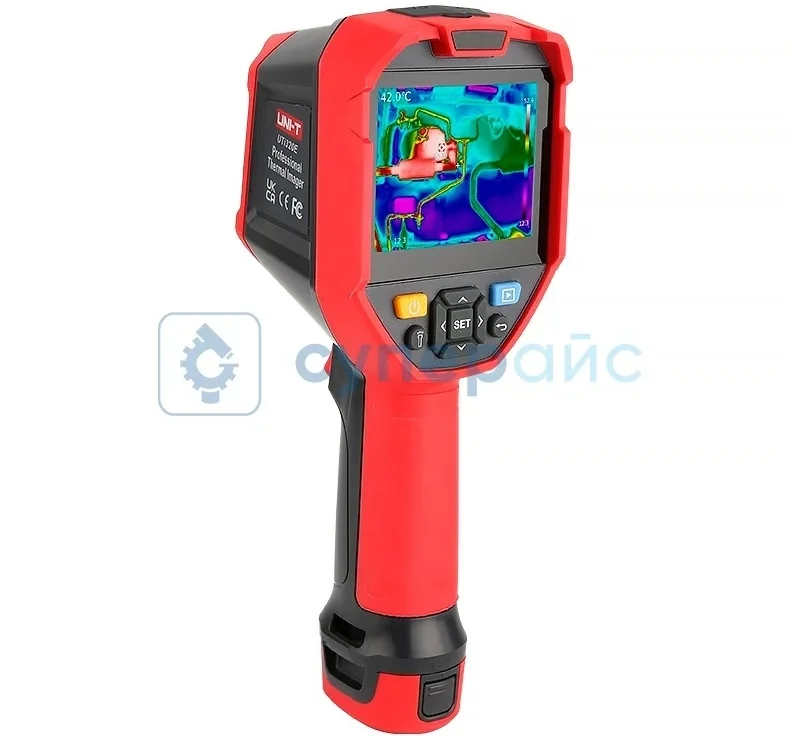

Уникальность ИК-камеры в том, что устройство одновременно фиксирует все точки сцены. Цветовая карта показывает распределение нагрева. Ткнуть мимо «горячей точки» невозможно. Проблемное место само бросается в глаза. При ответе на вопрос тепловизор или пирометр: что выбрать, главный критерий — нужна ли вам единичная цифра или целая картина.

Ключевой параметр — разрешение матрицы. Встречаются разные стандарты разрешения тепловизора: 80×60, 120×90, 256×192, 320×240, 640×480.

Вариант 80×60 пикселей — бюджетный класс. Исполнение 320×240 подходит для решения большинства задач. Профессиональный уровень — 640×480. Чем выше разрешение, тем мельче нагретый компонент способен различить прибор. Для диагностики печатных плат и поиска неисправного элемента желательно иметь вариант со значением не менее 256×192 пикселей.

Параметр NETD (Noise Equivalent Temperature Difference) определяет чувствительность тепловизора по температуре. Меньшее значение даёт более мелкие различимые перепады. Пример: 50 мК против 100 мК. Первый вариант покажет едва заметный нагрев. Второй пропустит слабые перегревы.

Работы, при которых ИК-камера вне конкуренции:

Однако такое оборудование избыточно, если нужна одна точечная температура с высокой точностью — лучше взять термопару. Та же ситуация, когда требуется быстро «ткнуть» в горячий радиатор — достаточно пирометра.

При выборе «термопара или пирометр» разница в таких сценариях становится очевидной. Для контроля пайки ответ однозначен: контроль качества пайки и температура жидкого припоя требуют контактного датчика. Дистанционное оборудование здесь не помощник.

Если нужен бюджетный вход в тепловизионную диагностику, есть приставки к смартфону (FLIR One, Seek Thermal, Hikmicro). Это своеобразный компромисс между ценой и возможностями. Подобное оборудование располагает матрицей скромного разрешения, но позволяет увидеть тепловую картину. Серия Hikmicro предлагает модели с разными характеристиками. При выборе обращайте внимание на совместимость с вашим телефоном.

Немного практики: поиск пробойного транзистора на плате. Пятьдесят одинаковых компонентов. Без ИК-камеры процедура занимает час. С ней — десять секунд. Оборудование показывает точку перегрева мгновенно. Такие приборы широко применяют в сервисных центрах. Чтобы научиться работе с оборудованием, прочитайте материал по особенностям и принципам работы пирометра — базовые навыки спасут от многих ошибок.

Дополнительные рекомендации: перед покупкой ИК-камеры определите минимальный размер дефекта, который предстоит искать. Для SMD-компонентов 0402 потребуется разрешение не ниже 320×240. Для энергоаудита здания хватит бюджетной модели 80×60. Соотнесите возможности с поставленными задачами. Не гонитесь за максимальными характеристиками без необходимости. Избыточное разрешение увеличивает цену, но не всегда даёт выигрыш.

Не спрашивайте, какой прибор лучше — спросите, какая у вас задача. Ведь каждое измерительное устройство решает свой круг вопросов. Ошибочный выбор ведёт к лишним тратам или неверным результатам. Следующая таблица поможет сориентироваться:

Правило простое: контактный метод незаменим для высокой точности. Бесконтактный измеритель выручает при быстрых проверках. ИК-камера нужна для анализа целых узлов. Такой подход экономит бюджет и время.

Прибор врёт реже, чем кажется. Намного чаще ошибается оператор. Ведь любая техника даёт сбой при неправильном обращении. Часто виноват не сам измеритель, а человек. Рассмотрим типичные ситуации.

Первая проблема — неверная компенсация холодного спая. Дешёвые мультиметры не имеют схемы CJC (Cold Junction Compensation) для компенсации температуры «холодного спая». При комнатном нагреве, отличающемся от 25 градусов Цельсия, возникает систематическое смещение. Показания уходят в сторону на несколько единиц. Такая ситуация связана с термоЭДС — паразитным напряжением в цепи.

Вторая трудность — измерение очень мелких деталей. Щуп отводит тепло от маленького объекта. Результат оказывается ниже реального.

Выход: использовать тонкую проволоку или перейти на измерения без касания. Ещё одна неприятность — инерция контактного датчика. Массивный щуп долго прогревается. Полного термического равновесия термопары приходится ждать десятки секунд.

Самая частая и критичная — ошибка из-за коэффициента излучения ε. Пример: медный теплоотвод без покрытия имеет ε ≈ 0,03. Прибор проанализирует окружающий воздух, а не реальный нагрев. Разница достигает сотни градусов. Для чёрных материалов ε близок к единице. Для полированных металлов — почти ноль.

Вторая распространённая ситуация — пятно измерения пирометра больше объекта — ошибка усреднения. На удалении 50 см устройство с соотношением 6:1 захватывает круг диаметром 83 мм. Компонент типоразмера 0402 полностью тонет в фоне. Оператор получает усреднённое значение.

Третья проблема — попытка измерить через прозрачную преграду. Стекло непрозрачно для ИК-диапазона. Бесконтактный датчик фиксирует нагрев самой преграды. За объектом ничего не видно. Тепловое излучение сквозь оконное стекло не проходит. Это же правило касается пластика и воды. Эффекта сквозного просмотра (seeing through) в данном случае не возникает.

Четвёртый фактор — влияние окружающей температуры на показания бесконтактных приборов. Холодный корпус пирометра искажает измерения. Прибор требует времени на адаптацию после заноса с мороза. «Время отклика» у разных моделей варьируется от 0,1 до 1 секунды. Слишком медленный датчик пропустит кратковременный перегрев.

Их несколько. Первая — игнорирование ε-поправки. Даже дорогая ИК-камера ошибается на зеркальных и полированных плоскостях. Без настройки коэффициента излучения показания становятся ложными. Оптический пирометр страдает аналогичным недостатком.

Вторая — неверное толкование цветовой шкалы. Яркий оттенок указывает на относительный перегрев внутри кадра, а не на высокий абсолют. Пример: объект с нагревом 40 градусов на фоне 39 будет светиться красным. Пользователь без должного опыта может принять это за аварию.

Третья — конденсация на линзе тепловизора. Влажный воздух оседает на оптике. Изображение становится размытым. Перед съёмкой в холодном помещении дайте камере прогреться.

Четвёртая — артефакты при быстром движении. Матрица микроболометров имеет инерцию. Резкое перемещение камеры смазывает кадр. Снимайте со штатива или медленно ведите прибор.

Главное — регулярно проверяйте настройки перед стартом. В случае контактного щупа требуется следить за целостностью провода. Для бесконтактного прибора — знать коэффициент излучения материала. Для ИК-камеры — калибровать шкалу. Полезно изучить руководство. Каждый производитель даёт свои рекомендации.

Помните, измерительное оборудование не мыслит. Оно лишь отражает физические законы. Ответственность за верную интерпретацию лежит на операторе. Внимание к деталям исключает большинство систематических ошибок.
