Регулируемые преобразователи напряжения (DC-DC конвертеры) представляют собой электронные устройства, которые позволяют получить напряжение на выходе, отличное от напряжения на входе.

Время чтения: 11 минут

Регулируемые модули питания (DC-DC конвертеры) используются для построения шин питания в схемах с гальванической развязкой. Они широко применяются для обеспечения питания самых разных электронных устройств, их также можно встретить в схемах управления, в устройствах связи и вычислительной техники.

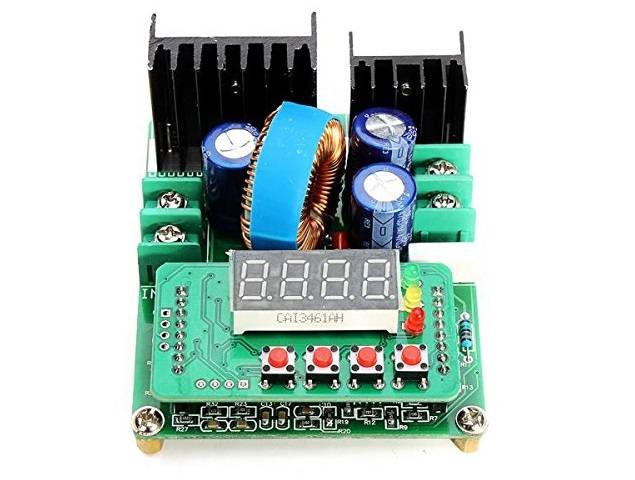

регулируемый модуль питания
DC-DC конвертер

Принцип работы

Принцип работы заложен в самом названии. Постоянное напряжение преобразуется в переменное. После этого происходит его повышение или понижение с последующим выпрямлением и подачей на устройство. DC-DC конвертеры, действующие по вышеизложенному принципу, получили название импульсных. Преимуществом импульсных преобразователей является высокий КПД: в районе 90%.

Виды DC-DC конвертеров

Понижающие преобразователи постоянного напряжения. Напряжение на выходе у данных преобразователей ниже, чем на входе. Например, при напряжении на входе 12-50 В с помощью таких DC-DC конвертеров на выходе можно получить напряжение в несколько вольт.

dc dc конвертер купить

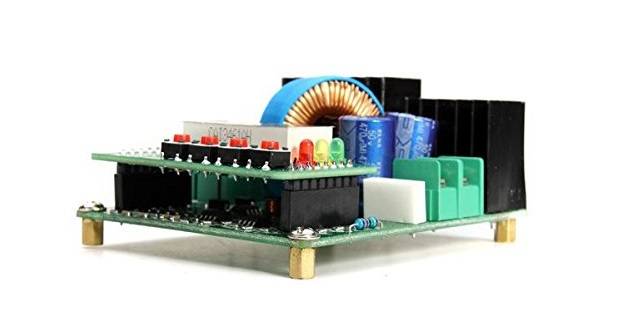

Понижающий преобразователь

Повышающие преобразователи постоянного напряжения. Напряжение на выходе у данных преобразователей выше, чем на входе. Например, при напряжении на входе 5 В на выходе можно ожидать напряжение до 30 В.

xl4005

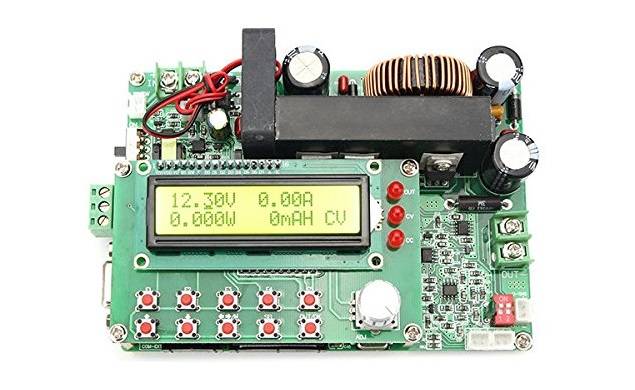

Повышающий преобразователь

Также преобразователи напряжения различаются по конструктивному исполнению. Они могут быть:

  • Модульные. Это наиболее распространенный вид DC-DC конвертеров, включающий в себя огромное количество самых разных моделей. Преобразователь помещен в металлический или пластиковый корпус, исключающий доступ к внутренним элементам.
  • Для монтажа на печатную плату. Данные преобразователи предназначены именно для монтажа на печатную плату. Они отличаются от модульных тем, что у них отсутствует корпус.

Основные характеристики

Эксплуатационные параметры:

  • Диапазон входного напряжения подразумевает такие параметры напряжения на входе, при которых преобразователь будет работать в нормальном режиме в соответствии со своими заявленными функциональными возможностями.
  • Диапазон выходного напряжения включает в себя параметры, которые способен выдать DC-DC конвертер на выходе при нормальном режиме работы.
  • Коэффициент полезного действия (КПД) представляет собой отношение значений мощности на входе и выходе. КПД зависит от ряда условий, но наиболее высокий КПД достигается при максимально допустимой нагрузке. Чем больше разница между напряжением на входе и выходе, тем ниже КПД.
  • Ограничение по выходному току. Данная защита имеется в большинстве современных моделей стабилизаторов. Действует следующим образом: как только выходной ток достигает заданного значения, входное напряжение падает. После того как значение выходного тока входит в допустимый диапазон, подача напряжения возобновляется.

Точностные параметры:

  • Пульсация. Даже в идеальных условиях присутствуют определенные «шумы», поэтому полностью исключить их невозможно. В качестве единиц измерения указываются мВ. Иногда производитель ставит рядом «р-р», что означает размах напряжения пульсаций – от минимума отрицательного пика до максимума положительного.

Рассмотрим и сравним работу нескольких регулируемых преобразователей напряжения разной ценовой категории. Начнем от простого к сложному.

Регулируемый преобразователь напряжения (DC-DC конвертер 5А) XL4005

Описание

Данная модель представляет собой недорогой миниатюрный DC-DC конвертер, с помощью которого можно зарядить маленькие батареи. Максимальный ток на выходе: 2,5 А, поэтому батареи с емкостью больше 20 ампер-часов данный конвертер заряжать будет долго.

Лучше всего это устройство подойдет для начинающих, которые на его базе смогут собрать блок питания с выходным напряжением от 0,8 В до 20 В и выходным током до 2 А. При этом возможна регулировка как выходного напряжения, так и выходного тока.

Данный стабилизатор может держать до 5 А, однако, на практике при таком значении тока ему потребуется теплоотвод. Без теплоотвода стабилизатор выдерживает до 3 А.

xl4005 dc dc
XL4005

Функционал

Преобразователь напряжения XL4005 недаром называется «регулируемым». Он имеет несколько регулировок. Одна из наиболее ценных - возможность ограничения выходного тока. Например, можно поставить ограничение выходного тока в 2,5 А, и ток никогда не достигнет данного значения, так как в противном случае это сразу приведет к падению напряжения. Данная защита особенно актуальна при заряде батарей.

Наличие светодиодов также свидетельствует о том, что представленный стабилизатор отлично подойдет для целей заряда. Имеется светодиод, который загорается, когда стабилизатор работает в режиме ограничения тока, то есть когда включается защита от перегрузок по выходному току. На боковой стороне снизу есть еще два светодиода: один работает, когда идет заряд, другой загорается, когда заряд закончился.

понижающий преобразователь купить
Преобразователь XL4005

Стоит обратить внимание, что это очень доступная по цене и простая в использовании модель, которая вполне соответствует заявленному функционалу. Теперь рассмотрим более дорогой и функциональный преобразователь, который отлично подойдет для более сложных и серьезных проектов.

Регулируемый преобразователь (DC-DC) B3606

Описание

Данная модель представляет собой регулируемый понижающий преобразователь напряжения с цифровым управлением. Он отличается высоким КПД. Цифровое управление означает, что регулировка параметров осуществляется с помощью кнопок. Сам модуль можно разделить на несколько частей: DC-DC конвертер, питание цифровой части, измерительная часть и цифровая часть.

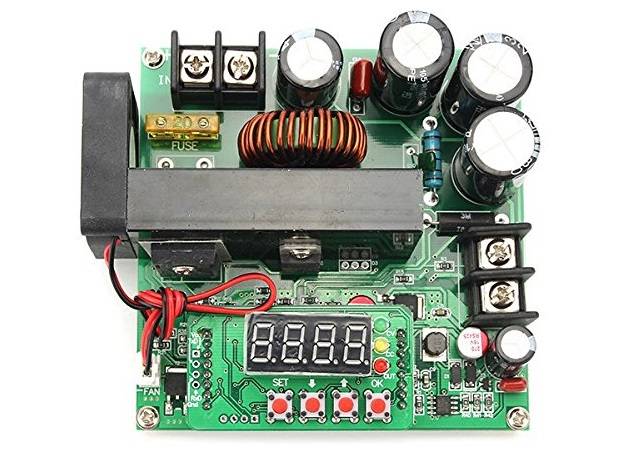

регулируемый преобразователь напряжения
B3606

Входное напряжение у данного устройства от 6 В до 32 В. Выходное напряжение регулируется от 0 В до 30 В. Шаг регулировки напряжения 0,01 В. Выходной ток регулируется от 0 А до 6 А. Шаг регулировки 0,001 А. КПД преобразователя до 92%. Для крепления проводов на преобразователе установлены специальные зажимы. Также на плате присутствуют надписи: вход +, вход -, выход -, выход +. Силовая часть построена на ШИМ-контроллере XL4016Е1. Используется мощный десятиамперный диод MBR1060. Всем управляет 8-битный микроконтроллер STM8S003F3. На цифровой части имеется UART-разъем.

Светодиоды

Кроме кнопок и индикатора на данном устройстве присутствует три светодиода.

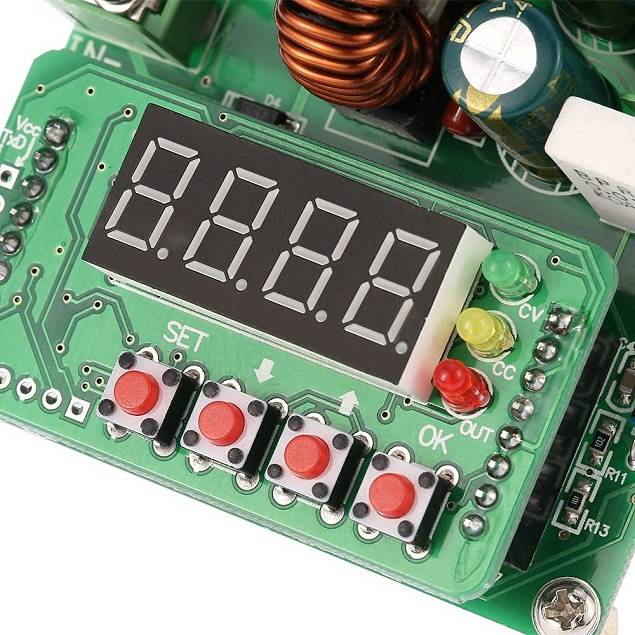

dc dc регулируемый
Светодиоды преобразователя

Первый (красный, out) загорается тогда, когда преобразователь подает напряжение на выход. Второй светодиод (желтый, СС – Constant Current) загорается тогда, когда срабатывает ограничение тока на выходе. Третий светодиод (зеленый, CV – Constant Voltage) загорается тогда, когда преобразователь переходит в режим ограничения по напряжению.

Органы управления

Органы управления представлены четырьмя кнопками.

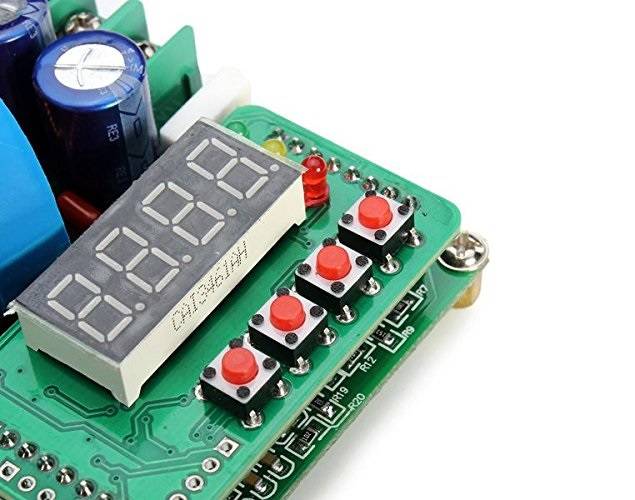

регулируемый dc dc преобразователь
Кнопки преобразователя

Если рассматривать их справа налево, то первая кнопка – «ОК», вторая – «вверх», третья – «вниз» и четвертая – «SET».

Преобразователь запускается путем нажатия кнопки «ОК», при этом происходит вход в меню. Если не отпускать кнопку «ОК», то можно увидеть, как меняются цифры: 0-1-2. Это три программы, которыми обладает данный конвертер.

Программа «0»: сразу после подачи напряжения на вход включается питание на выходе. Программа «1»: позволяет сохранить необходимые параметры. Программа «2»: автоматически отображает параметры после включения питания.

Чтобы выбрать нужную программу, необходимо в момент отображения нужной цифры отпустить кнопку «ОК». Данное устройство отображает напряжение относительно точно. Возможная погрешность по напряжению +/-0,035 В, по току +/- 0,006 А. Регулировка производится как одиночными нажатиями кнопок, так и путем их удержания.

Возможен вывод параметров текущего тока. При повторном нажатии кнопки «ОК» на индикатор выводится мощность. Если еще раз нажать кнопку «ОК», то можно посмотреть емкость, которую отдал преобразователь. Нажатием кнопки «вниз» показатели обнуляются. С помощью кнопки «SET» устройство отключается.

Дополнительные функции. Данный конвертер обладает дополнительными функциями, к которым относится сохранение и загрузка профиля. «Lo», высвечивающееся на индикаторе, означает процесс загрузки. Далее нужно ввести номер ячейки. Всего имеется девять ячеек. Есть возможность сохранить текущие значения тока и напряжения в определенную ячейку. Запись производится в энергозависимую память. При нажатии и удержании кнопки «ОК» в течение нескольких секунд происходит автоматическое изменение показателей. Данный преобразователь точный и мощный, отлично справится с серьезными задачами.

Как выбрать преобразователь напряжения

На сегодняшний день на рынке представлено большое количество моделей самых разных DC-DC конвертеров. Наиболее популярными среди них являются импульсные преобразователи. Но и их выбор столь велик, что легко растеряться. На что же нужно обратить особое внимание?

  • КПД и диапазон температур. Некоторым преобразователям для нормальной работы и достижения заявленной мощности необходим радиатор. В противном случае, хотя устройство и способно функционировать, но при этом его КПД падает. Как правило, добросовестный продавец указывает на этот момент в примечаниях и сносках, которыми не стоит пренебрегать.
  • Температура пайки конверторов для поверхностного монтажа. Данная информация обычно указана в технической документации. И хотя обычная микросхема должна выдерживать температуру до 280°C, лучше уточнить этот момент.
  • Габариты конвертера. Маленький конвертер не может обладать очень высокой мощностью. И хотя современные технологии продолжают совершенствоваться, но их возможности не беспредельны. Конвертеру необходимы определенные габариты, чтобы обеспечивать охлаждение компонентов и выдерживать нагрузку.
понижающий преобразователь напряжения dc dc
Преобразователь напряжения

На сегодняшний день существует огромное количество самых разных миниатюрных регулируемых преобразователей, с индикацией и без, с дополнительными функциями и программами и без таковых. Такие DC-DC конвертеры могут быть использованы в самых разных целях в зависимости от фантазии разработчика. Современные технологии позволяют сочетать мощность, точность, миниатюрность и доступную цену.
