Лабораторный блок питания Maisheng MP4001D: обзор и тестирование

Время чтения: 10 минут

Все ЛБП делятся на несколько категорий. Три самых востребованных категории, по которым каждый легко подберёт подходящий блок питания, выглядят следующим образом:

В зависимости от рода выходного тока:

В зависимости от величины выходного тока:

В зависимости от величины выходного напряжения:

Спроецировав эти три критерия на ту сферу применения, в которой будет эксплуатироваться ваш ЛБП, вы без труда подберёте подходящий блок питания. Я, например, подобрал Maisheng MP4001D и делюсь с вами своим опытом.

Maisheng MP4001D представляет собой уже ставший классическим импульсный лабораторный блок питания. Схемотехнически БП состоит из входного фильтра, выпрямителя и накопительных конденсаторов, двухтактного импульсного преобразователя под управлением ШИМ-драйвера «всех времён и народов» TL494. Нагрузкой преобразователя является импульсный трансформатор: переменное напряжение во вторичной обмотке которого выпрямляется, фильтруется и подаётся в подключённую к БП нагрузку. Одним словом, «классика жанра»: простота и надёжность.

Производитель заявляет о следующих характеристиках модели.

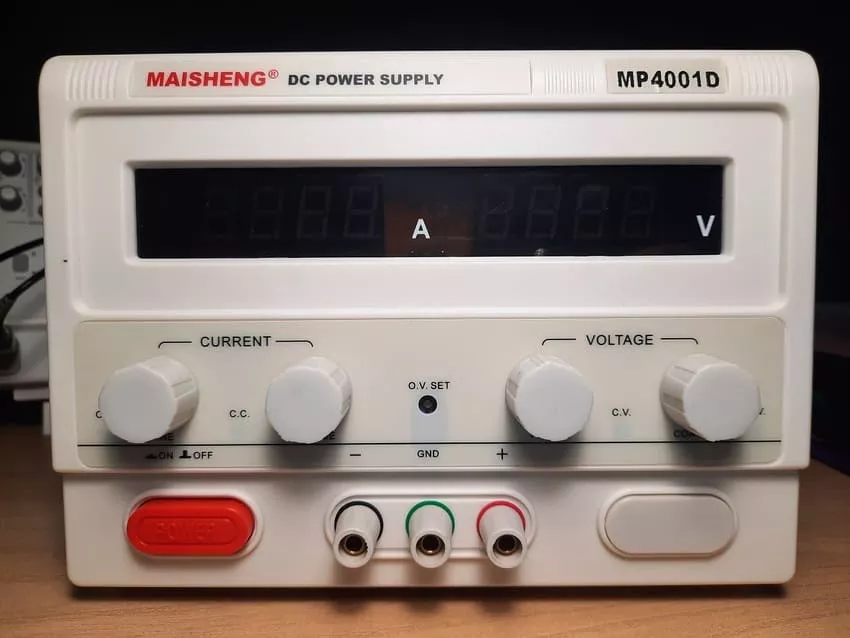

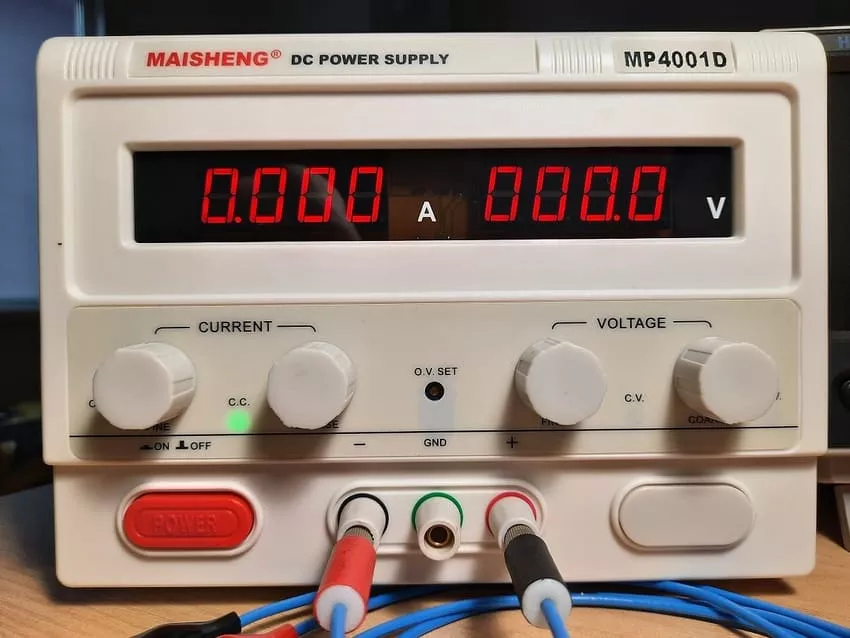

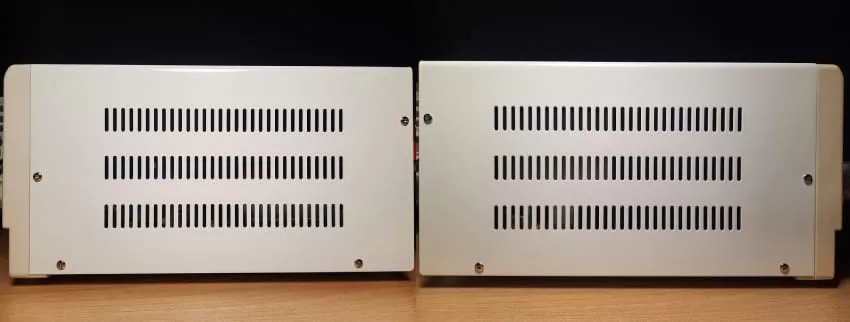

Конструктивно Maisheng MP4001D состоит из металлического стального корпуса размером 280х150х200 миллиметров (ДхВхШ). Передняя панель выполнена из прочного пластика. На передней панели расположен выключатель питания, выходные терминалы и регуляторы грубой и точной установки выходного напряжения и тока. Боковые стенки имеют развитые вентиляционные отверстия, через которые принудительно подаётся холодный внешний воздух.

На задней стенке расположен вытяжной вентилятор диаметром 100 миллиметров принудительного воздушного охлаждения, управляемый системой контроля: включение вентилятора и регулировка скорости его вращения зависит от температуры самых ответственных узлов БП и величины тока в нагрузке.

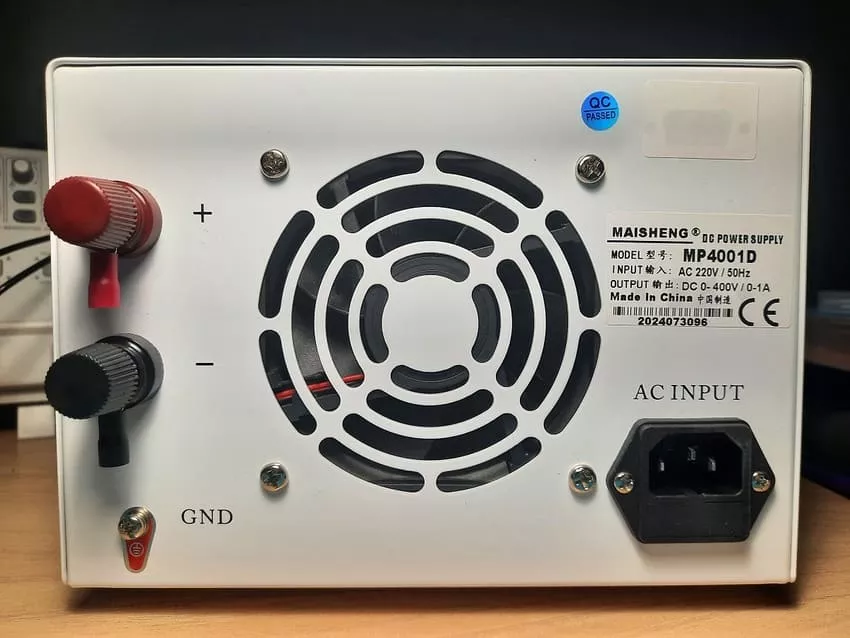

Помимо вентилятора, на задней стенке расположены выходные винтовые терминалы, дублирующие те, что расположены на передней панели, а также разъём сетевого шнура. Производителем рекомендуется использовать в работе именно эти, расположенные на задней панели, терминалы. Каких-либо интерфейсов связи, к примеру, RS-232 или USB, у этой модели ЛБП нет. Заклеенные бумагой отверстия, по форме соответствующие разъёму DB9 и USB type B, намекают, что модель имеет версию с интерфейсами связи RS-232 и USB. Винтовая клемма заземления на корпусе дублирует центральный заземляющий контакт в разъёме для подключения сетевого шнура.

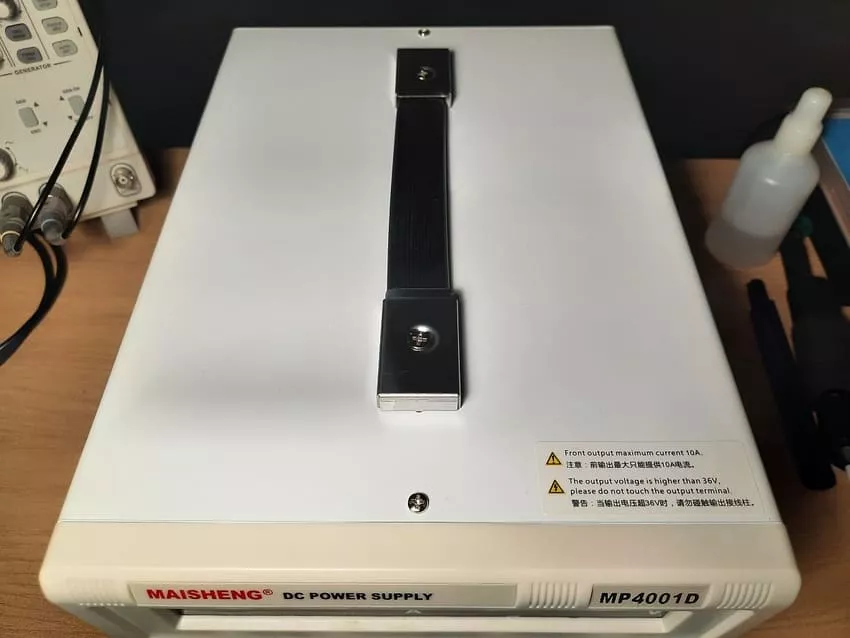

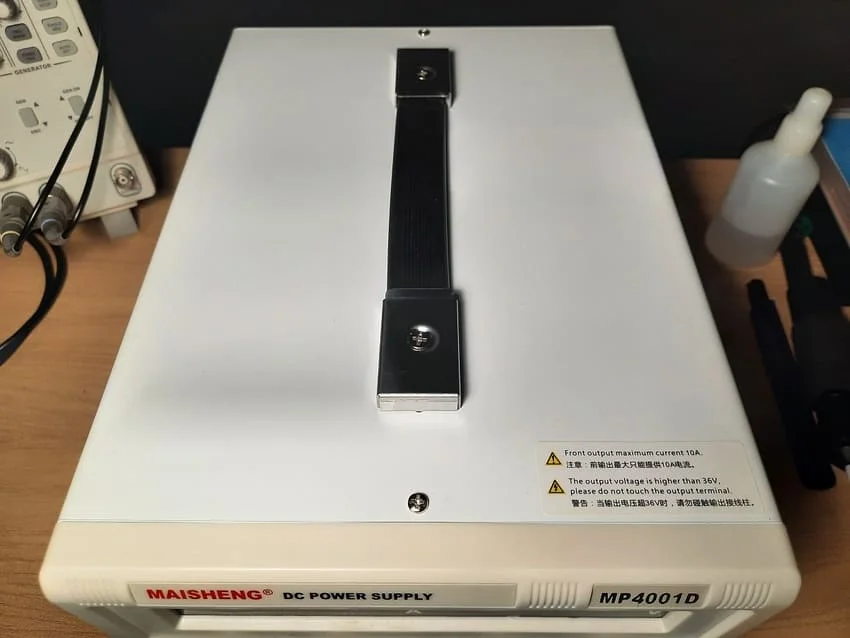

Верхняя часть корпуса оборудована пластиковой ручкой для переноски прибора. Наклейка предупреждает о смертельной опасности выходного напряжения величиной более 36 вольт.

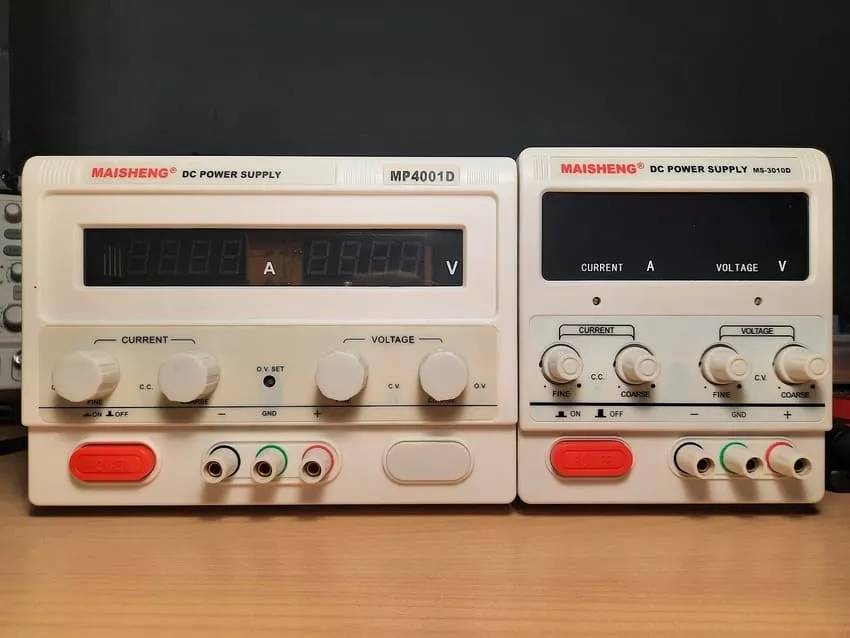

Стилистически все блоки питания компании Maisheng очень похожи. На фото выше хорошо видно, что высоковольтный и слаботочный MP4001D и низковольтный и сильноточный MS-3010D похожи как братья и гармонично смотрятся вместе.

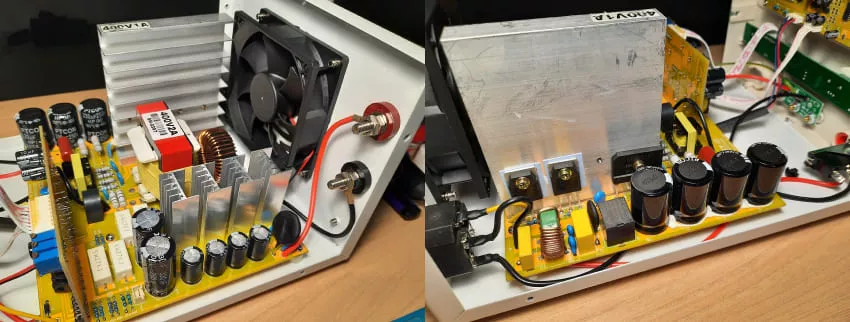

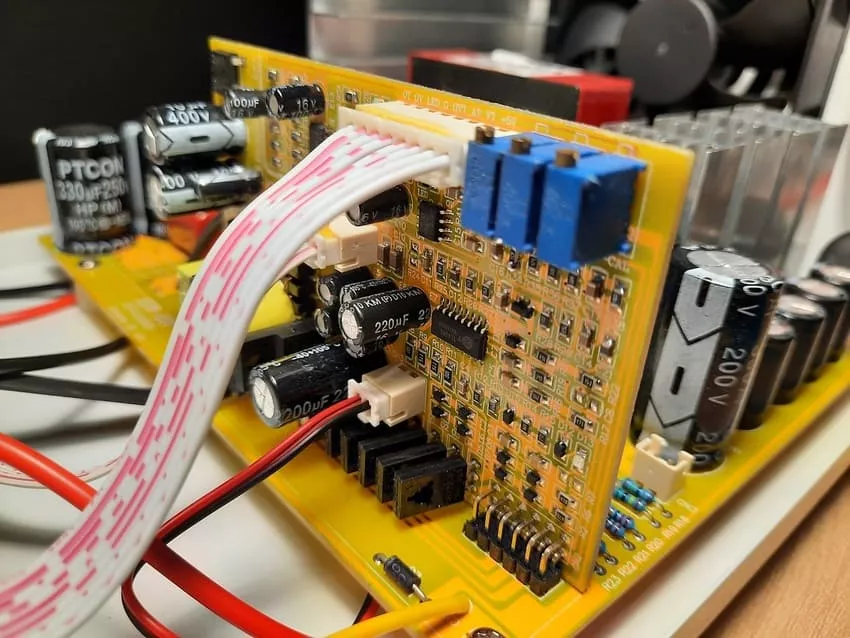

Не поленимся и заглянем внутрь. А внутри нас встречает основная плата, на которой расположен входной фильтр, накопительные конденсаторы, выпрямительный диодный мост и силовые ключи преобразователя. Они расположены на массивном радиаторе. Ещё есть импульсный трансформатор, выпрямительные диоды на радиаторах и выходной фильтр, состоящий из дросселя с конденсаторами.

Все комплектующие относятся к бюджетной ценовой категории. Но общее исполнение прибора на высоте, и при соблюдении правил грамотной эксплуатации он будет достаточно надёжен, и на много лет станет отличным подспорьем в лаборатории или мастерской. А простота схемотехники обеспечивает высокую ремонтопригодность.

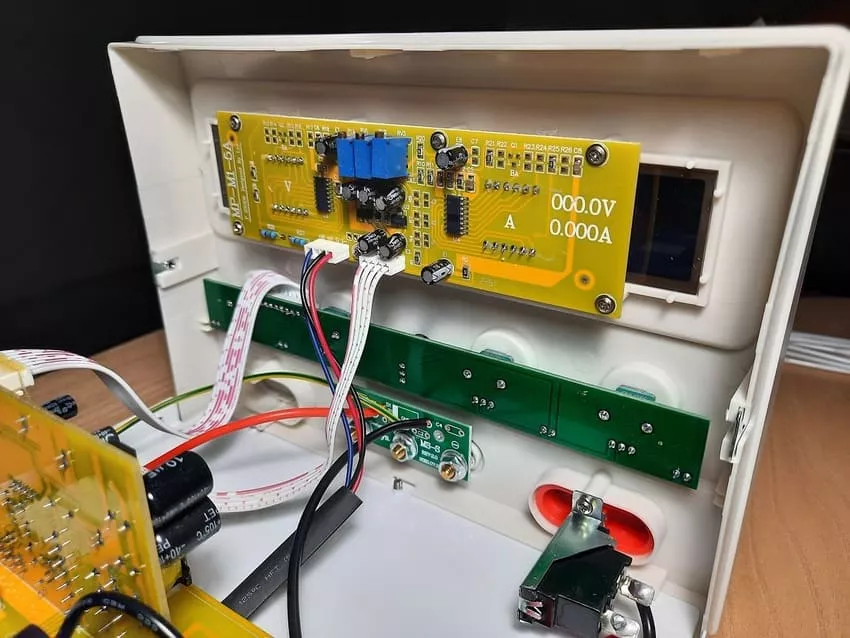

На передней панели закреплена плата с индикаторами выходного напряжения и тока, а также различные регулировочные многооборотные переменные резисторы, позволяющие откалибровать вольтметр, амперметр, пороги срабатывания систем защиты.

В общем, «начинка» хоть и проста, но качество исполнения оставляет хорошее впечатление: платы высокого качества, пайка отличная, флюс отмыт, все винтовые соединения надёжно протянуты.

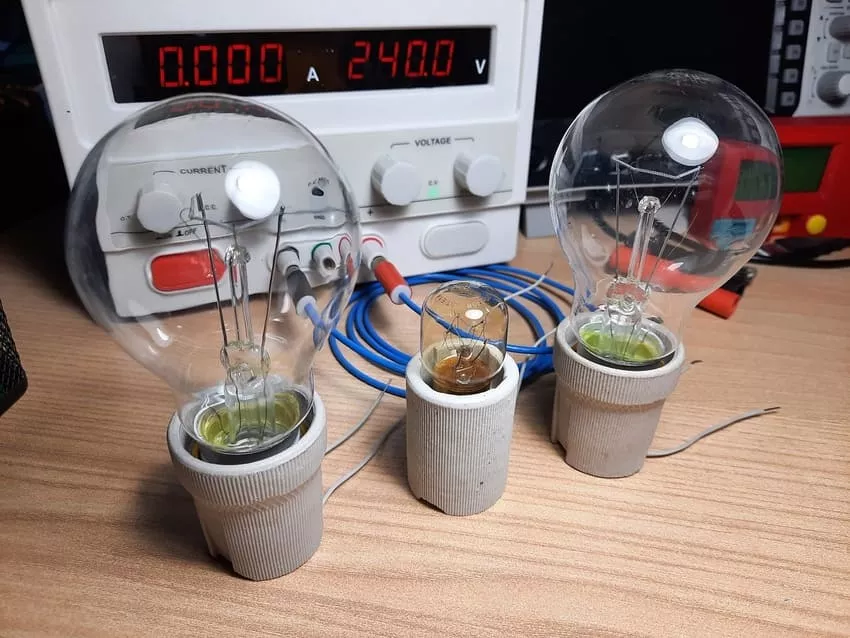

В качестве нагрузки при тестировании блока будут использоваться «специально обученные» лампы накаливания, мощностью 25 и 150 ватт.

При выкрученных влево до упора регуляторах выходного напряжения блок питания не выдаёт абсолютно никакого напряжения.

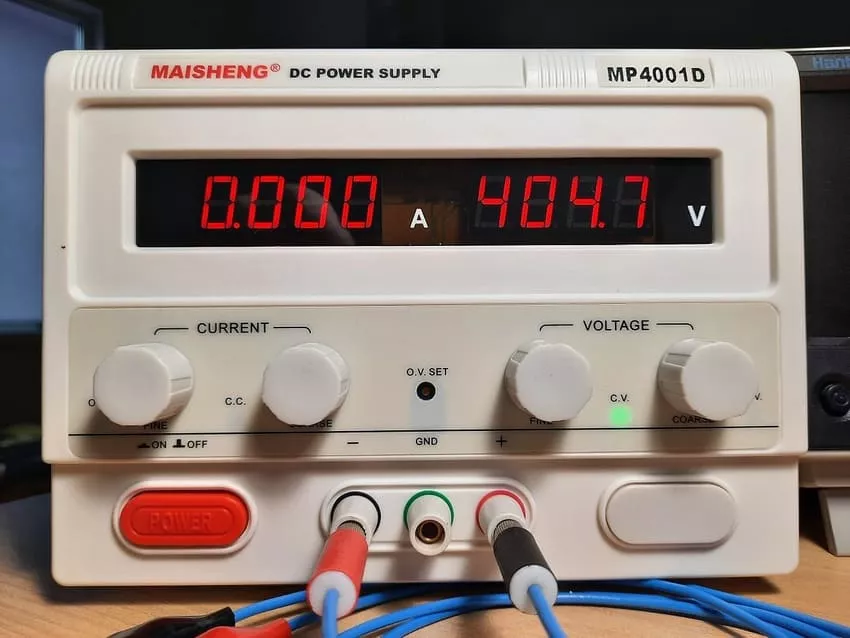

При выкрученных вправо до упора регуляторах выходного напряжения блок питания выдаёт максимальное напряжение около 400 вольт. Уровень напряжения устанавливается подстроечным резистором O.V. SET на передней панели.

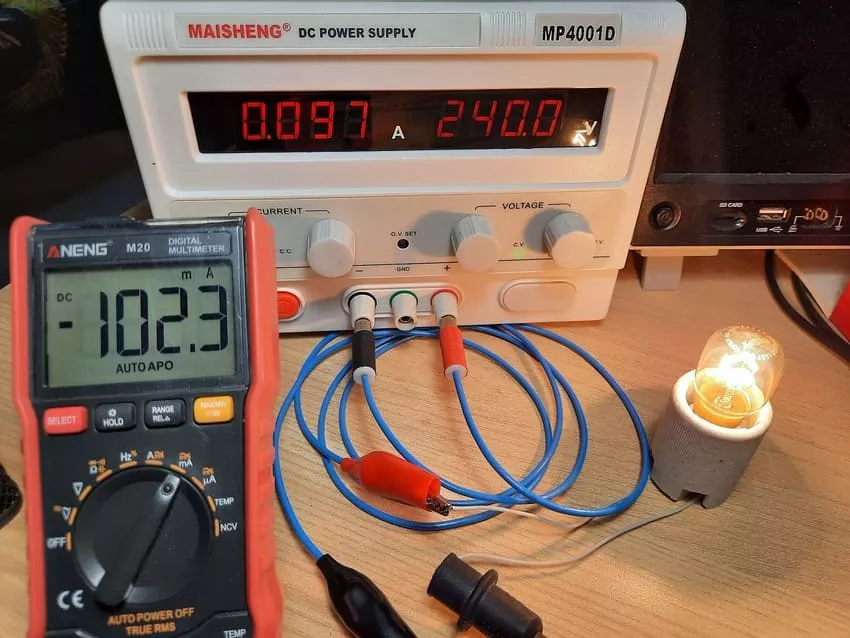

При подключении в качестве нагрузки лампы накаливания 240 вольт мощностью около 25 ватт блок работает при токе около 100 миллиампер.

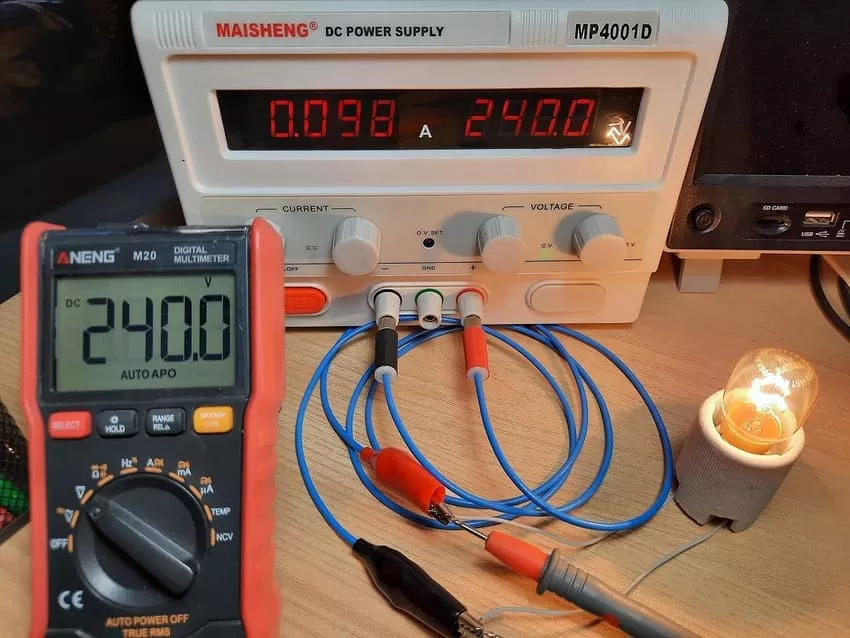

Точность выходного напряжения очень высока. Величина отображаемого выходного тока менее точна и требует дополнительной калибровки.

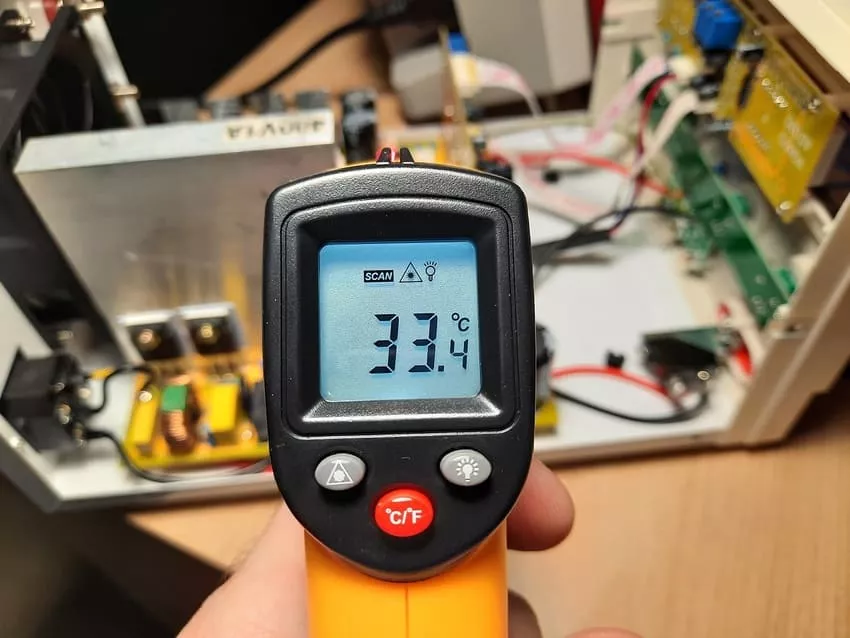

Через 20 минут работы в таком режиме температура компонентов внутри корпуса составила чуть больше 30°C. Самыми горячими компонентами оказались гасящие мощные резисторы. Температура ключей и трансформатора лишь на несколько градусов выше комнатной. Вентилятор в таком режиме не включается.

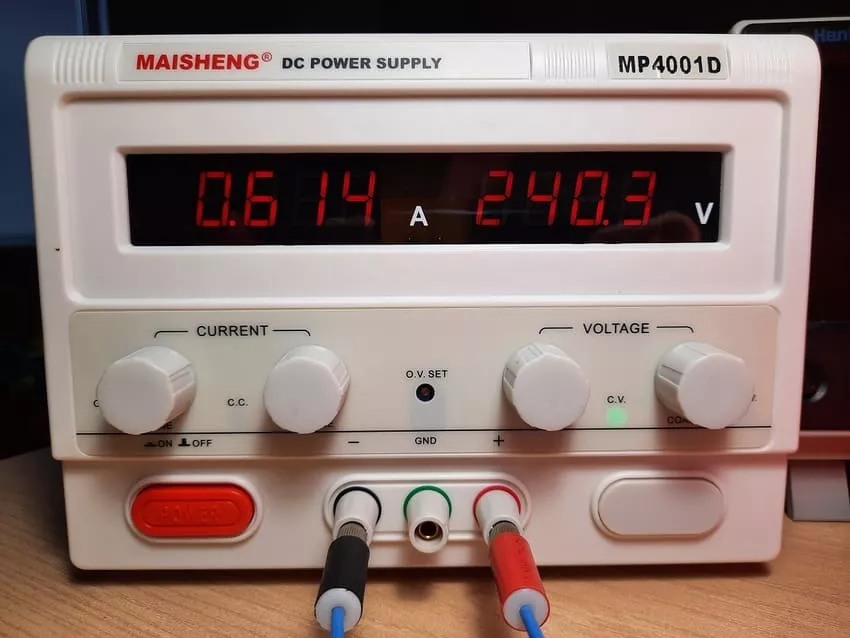

При подключении в качестве нагрузки лампы накаливания 240 вольт мощностью 150 ватт блок питания работает при токе около 600 миллиампер.

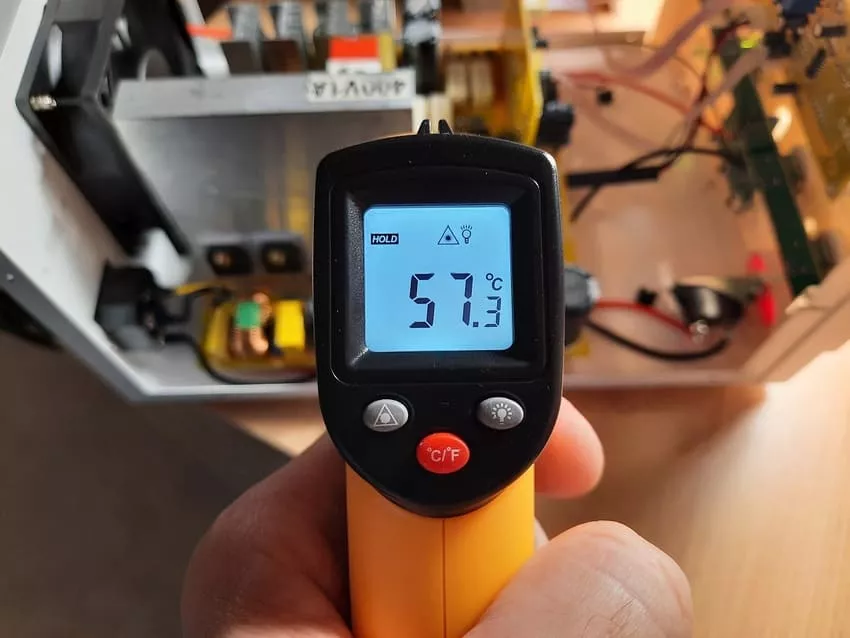

Через 20 минут работы в режиме средней нагрузки температура компонентов внутри корпуса составила около 55°C. Это совершенно не вызывает какого-либо опасения за температурный режим. В таком режиме вентилятор периодически включается и выключается.

При подключении в качестве нагрузки двух параллельно соединённых ламп накаливания 240 вольт мощностью по 150 ватт каждая блок питания начинает работать в режиме максимально возможного тока и ограничивает выходное напряжение.

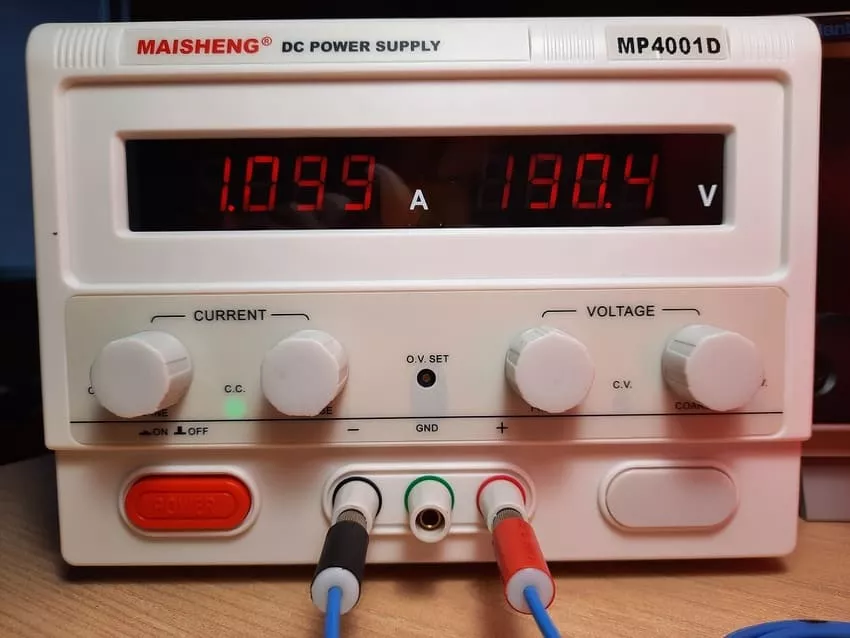

Максимально возможный ток установлен на уровне 1.1 ампера. Эксплуатационные параметры регулируются многооборотным переменным резистором, расположенным внутри корпуса.

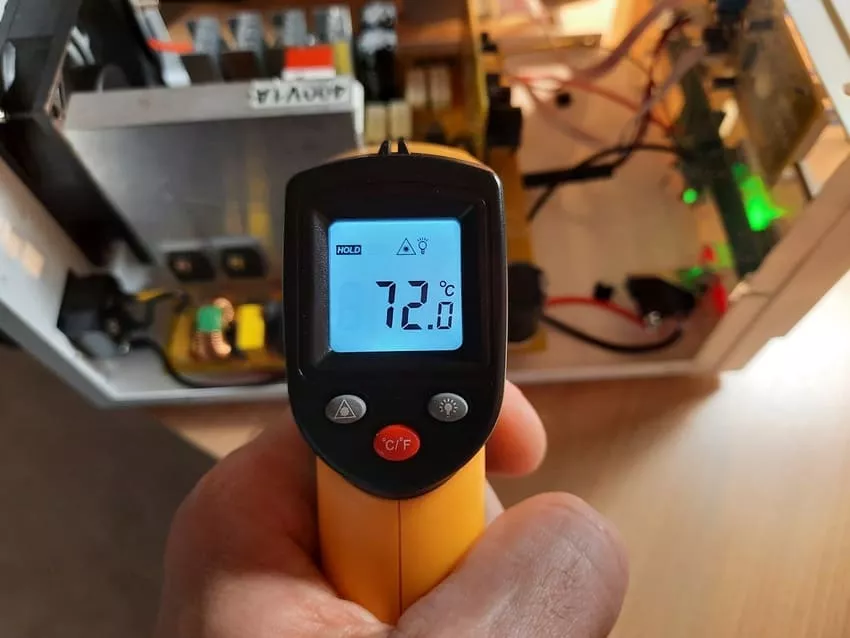

Через 1 час работы в режиме максимального выходного тока максимальная температура компонентов внутри корпуса составила более 70°C. Это немало, но в общем при постоянно работающей системе охлаждения совершенно безопасно. Вентилятор в таком режиме работает постоянно с высокой частотой вращения.
