Характеристики RIGOL PVP2150
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Описание RIGOL PVP2150
Технические характеристики RIGOL PVP2150
| Полоса пропускания |
1X: до 35 МГц 10X: до 150 МГц |
| Время нарастания |
1X: 10 нс 10X: 2,3 нс |
| Коэффициент затухания | 10:1 или 1:1 |
| Входное сопротивление |
1X: 1 МОм ± 1% 10X: 10 МОм ± 1% |
| Входная емкость |
1X: 50 пФ ± 20 пФ 10X: 10 пФ ± 5 пФ |
| Максимальное номинальное входное напряжение |
1X: 150 В CAT II 10X: 300 В CAT II |
| Диапазон компенсации | 10 - 25 пФ |
| Общие характеристики | |
| Длина кабеля | 120 см |
| Диаметр наконечника | 4,6 мм |
| Рабочая температура | 0 - 50°C |
| Температура хранения | -20 - 70°C |
| Влажность | относительная влажность 80% |
| Габариты упаковки | 180 x 110 x 25 мм |
| Вес брутто | 63 г |
| Комплектация |
пробник RIGOL PVP2150 – 1 шт наконечник – 1 шт регулировочный инструмент – 1 шт зажим для заземления – 1 шт |
| Совместимость | Цифровой четырёхканальный осциллограф RIGOL DS1104Z-S Plus |

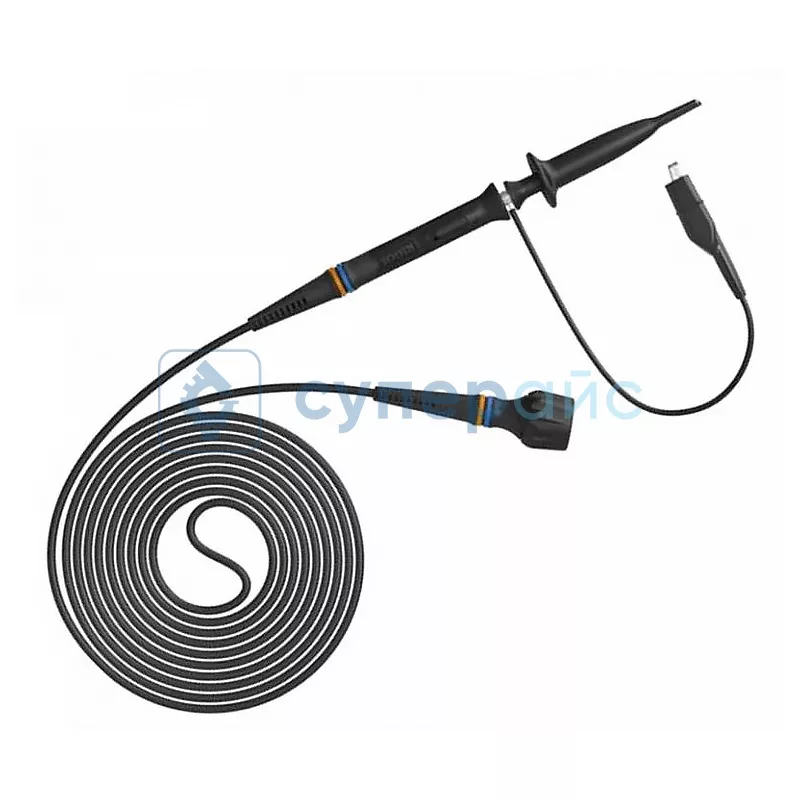

Пробник для осциллографа RIGOL PVP2150
Пассивный пробник для осциллографа RIGOL модели PVP2150 работает в двух режимах с полосой пропускания до 35 МГц и 150 МГц, что обуславливает точную передачу сигналов при диагностике электронных схем. Пробник может анализировать быстрые импульсные процессы в цифровых устройствах.
Время нарастания составляет 10 нс в режиме 1X и 2,3 нс в режиме 10X. Входное сопротивление 1 МОм при 1X и 10 МОм при 10X минимизирует нагрузку на тестируемую цепь. Напряжение замеряется без значительных искажений.
Кабель длиной 120 см обеспечивает удобство подключения к измерительному прибору. Наконечник диаметром 4,6 мм подходит для контактных площадок стандартных размеров. Рабочий диапазон температур составляет 0–50 градусов Цельсия. В предлагаемый набор с щупом для осциллографа PVP2150 и наконечником входят также инструмент для регулировки и зажим заземления.
Ввиду поддержки высокой частоты измеряемых сигналов такой аксессуар для осциллографа будет полезен при ремонте самой разной аппаратуры.
Какие задачи поможет решать такой пробник:
- измерение сигналов в цифровых схемах;
- анализ состояния импульсных источников питания;
- проверка тактовых генераторов;
- трассировка сигналов в микроконтроллерных платах;
- тестирование телекоммуникационного оборудования.
