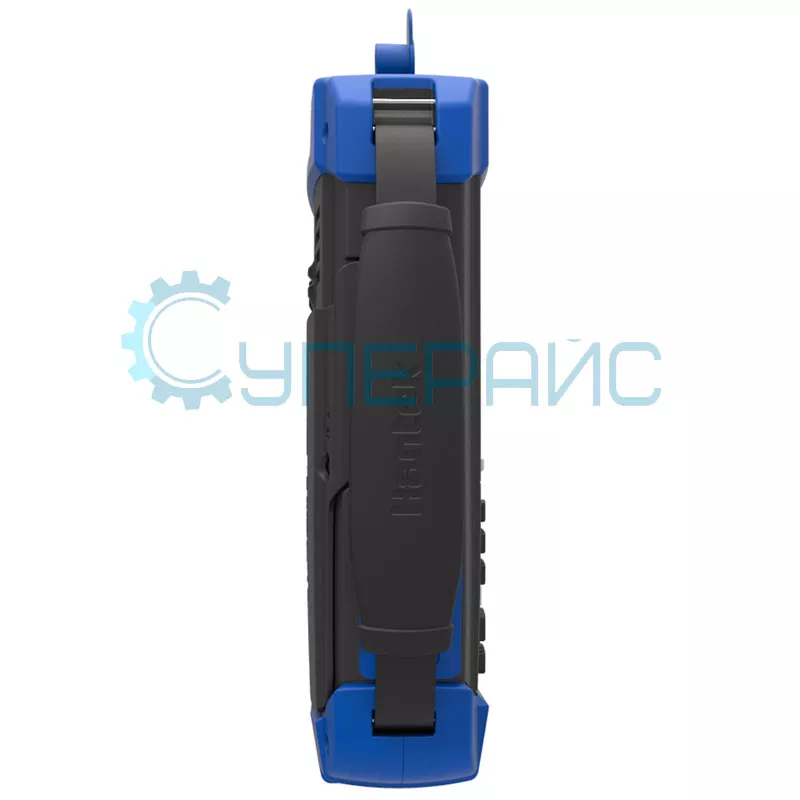

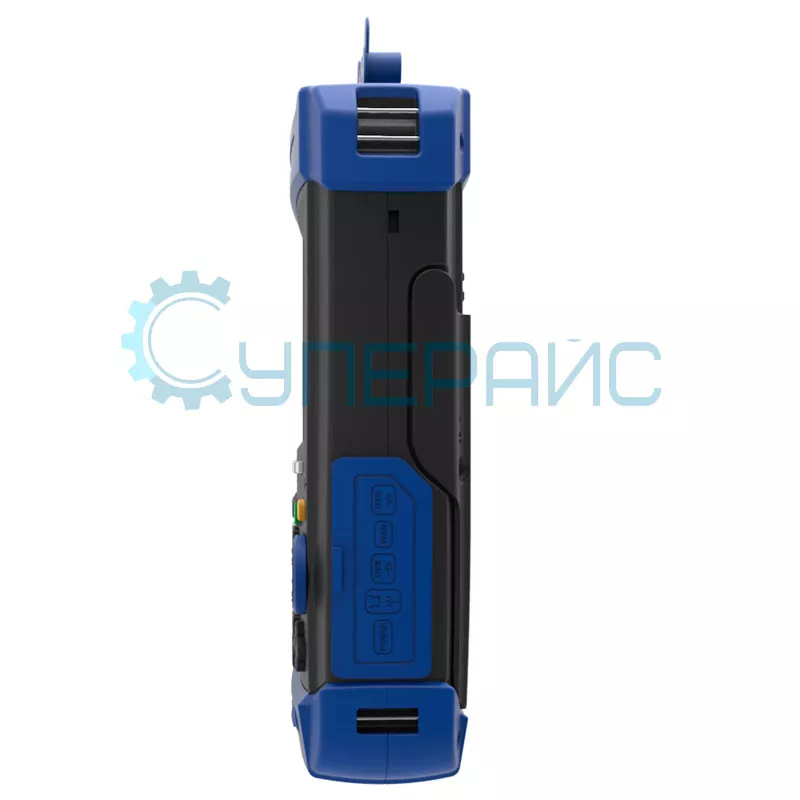

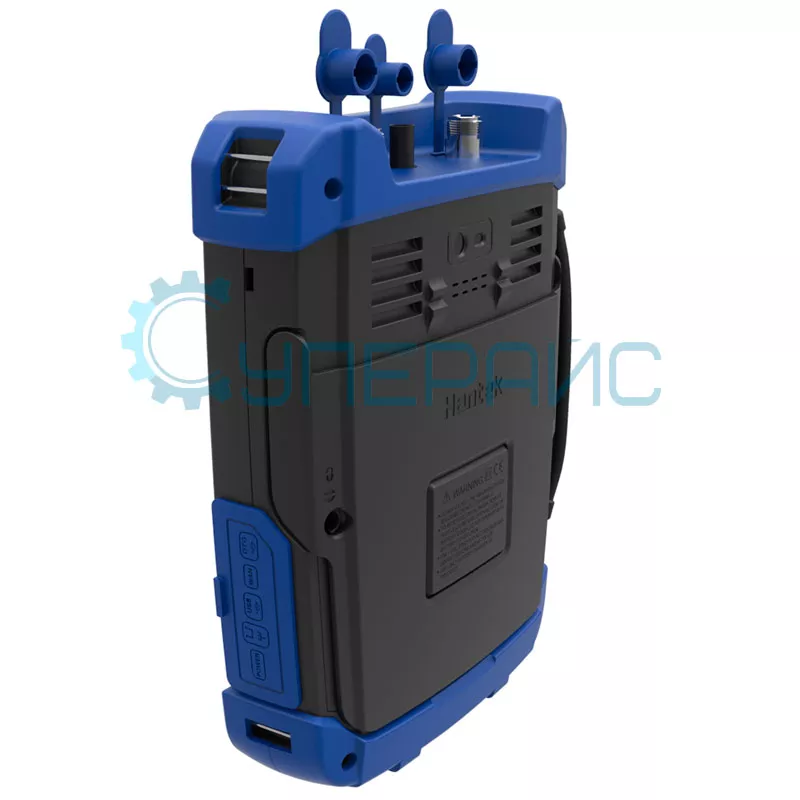

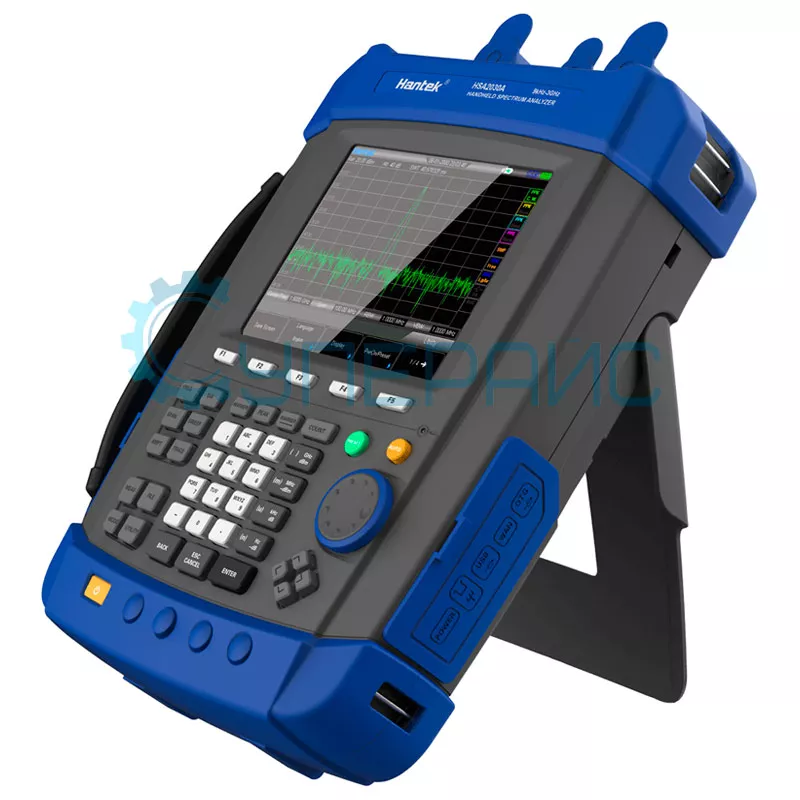

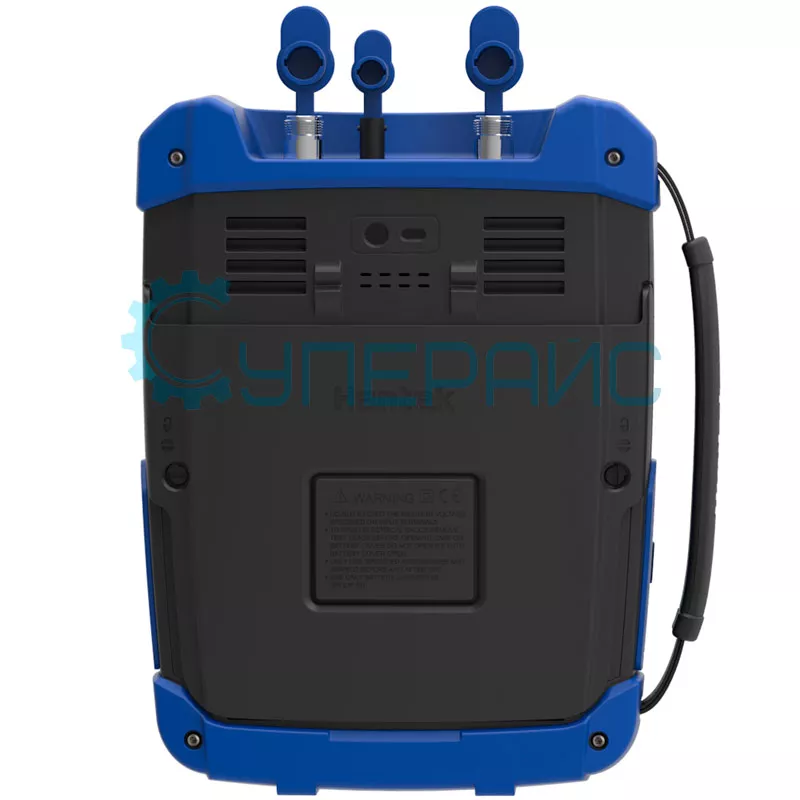

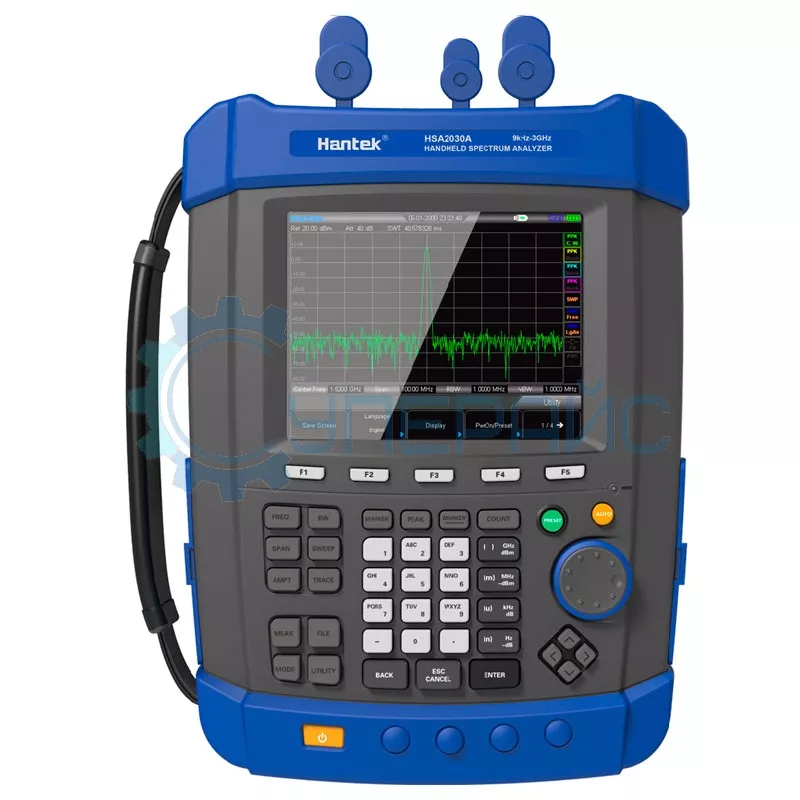

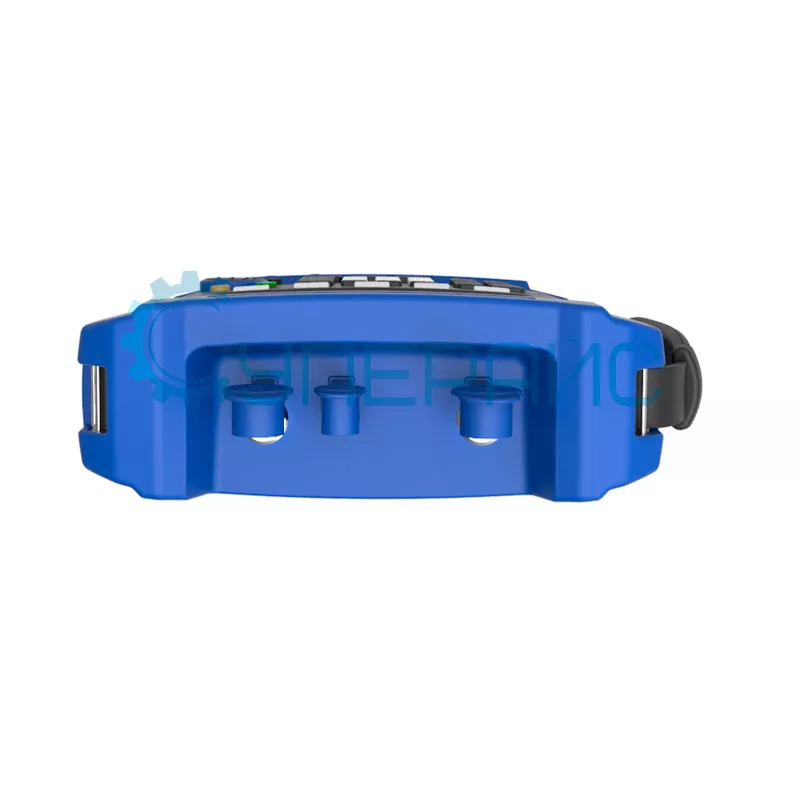

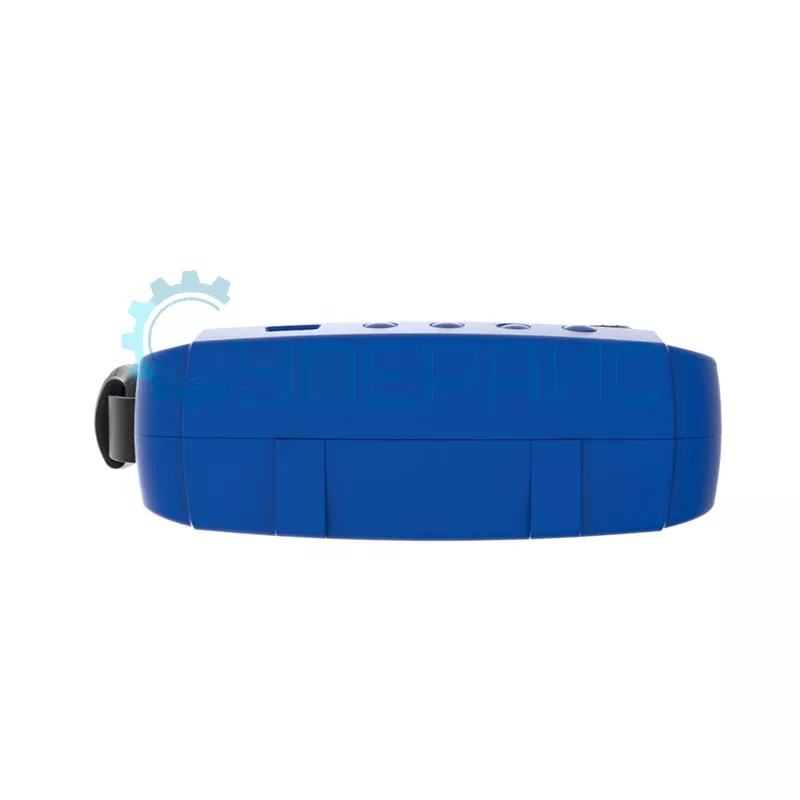

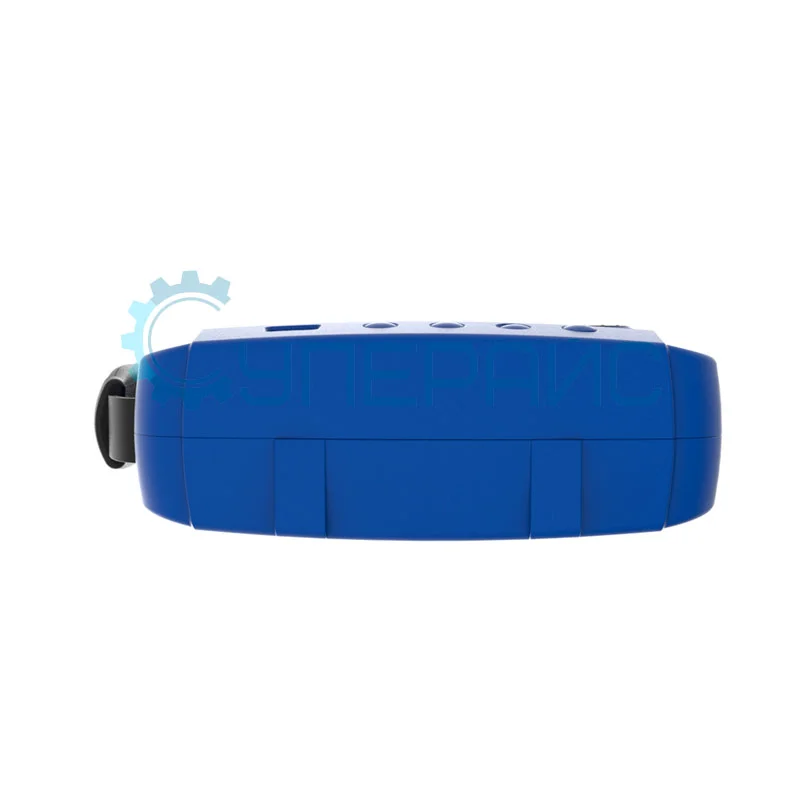

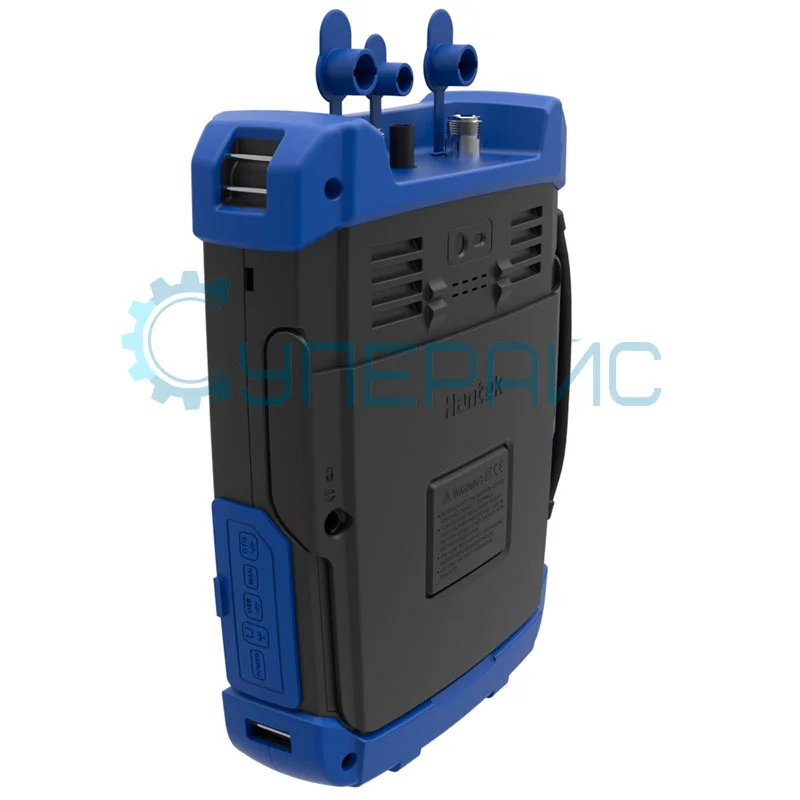

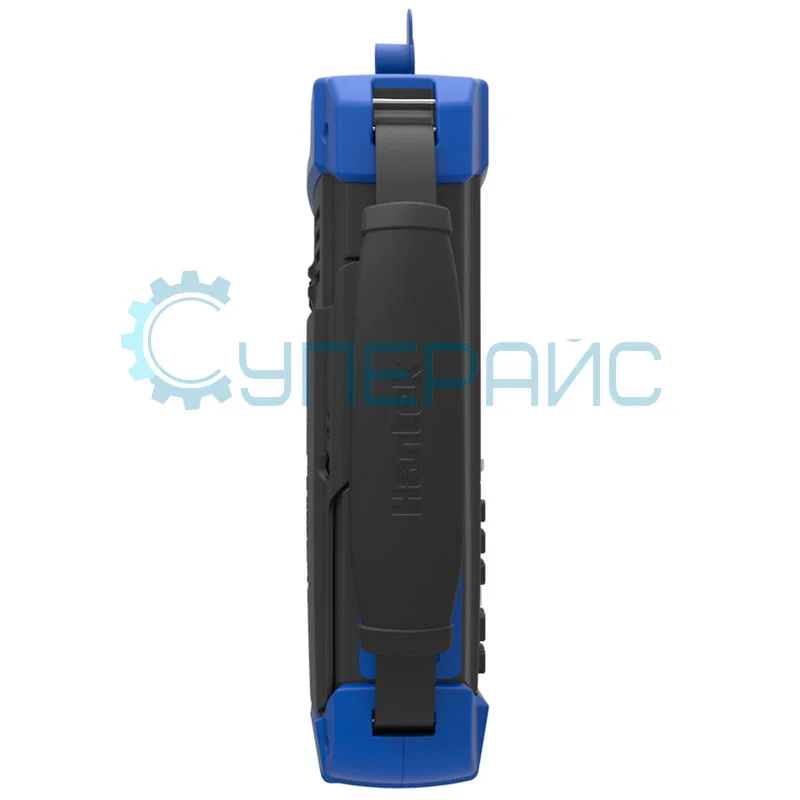

Цифровой анализатор спектра Hantek HSA2030A
Код товара: 16781
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
В наличии:
Москва, 2-й Котляковский переулок: 0 шт.(под заказ 10-14 дней)
Склад в Гуанчжоу: 1 шт.
О товаре Диапазон частот: 9 кГц - 3,2 ГГц
Общая амплитудная погрешность: < 3 дБ
Средний уровень шума: < 130 дБм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Диапазон частот: 9 кГц - 3,2 ГГц
Общая амплитудная погрешность: < 3 дБ
Средний уровень шума: < 130 дБм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HANTEK HSA2030A
| Характеристики анализатора спектра | |
| Частотный диапазон | 9 кГц - 3,2 ГГц |
| Разрешение | 1 Гц |
| Основная частота | 10 МГц |
| Скорость старения | ± 1 мд/год |
| Полоса пропускания (RBW) | - 3 дБ |
| Разрешение полосы пропускания (RBW) | от 10 Гц до 1 МГц , последовательность 1-3-10 |
| Точность полосы пропускания (RBW) | ± 5% RBW = 10 Гц ~ 1 МГц номинально |
| Полоса пропускания видео (VBW) | - 3 дБ |
| Разрешение (VBW) | от 1 Гц до 1 МГц , последовательность 1-3-10 |
| Точность (VBW) | ± 10% VBM= 1 Гц ~ 1 МГц номинально |
| Средний уровень шумов | |
| При выключенном предусилителе |
9 К ~1 МГц, -108 дБм , стандарт -127 дБм; 1 МГц ~ 10 МГц, -128 дБм , стандарт -146 дБм; 10 МГц ~ 500 МГц, -142 дБм , стандарт -146 дБм; 500 МГц ~ 2,5 ГГц, -141 дБм , стандарт -145 дБм; 2,5 ГГц ~ 3,2 ГГц, -136 дБм , стандарт -140 дБм |
| При включенном предусилителе |
9 К ~ 1 МГц, -131 дБм , стандарт -150 дБм; 1 МГц ~ 10 МГц, -148 дБм , стандарт -163 дБм; 10 МГц ~ 500 МГц, -161 дБм , стандарт -164 дБм; 500 МГц ~ 2,5 ГГц, -159 дБм , стандарт-162 дБм; 2,5 ГГц ~ 3,2 ГГц, -158 дБм , стандарт -161 дБм |
| Фазовый шум |
10 K, < -92 дБн/Гц, стандарт -95 дБн/Гц; 30 K, < -93 дБн/Гц, стандарт -96 дБн/Гц; 100 K, < -95 дБн/Гц, стандарт -97 дБн/Гц; 1 МГц, < -117 дБн/Гц, стандарт -119 дБн/Гц |
| Время развёртки | |
| Диапазон |
при >100 Hz, 2 мс - 1000 с при = 0 Hz, 600 нс - 200 с |
| Режимы развертки | непрерывный, одиночный |
| Источник триггера | свободный, видео, внешний |
| Кривая триггера | положительный или отрицательный край |
| Задержка срабатывания | при = 0 Гц, от ±12 мс до ±12 с |
| Разрешение счётчика частоты | 1 Гц |
| Диапазон отображения шкалы | |
| Логарифмическая шкала | от 1 до 10 дБ/дел с шагом 1, 2, 5, 10 дБ, отображается 10 делений |
| Линейная шкала | от 0 до 100% , отображается 10 делений |
| Единицы масштаба | дБм, дБмВ, дБмкВ, Вт, В |
| Количество точек | 461 |
| Количество маркеров | 4 |
| Тип детекторов | нормальный, позитивный пик, отрицательный пик, dample, RMS |
| Количество следов | 4 |
| Функции трассировки | Очистить/записать, максимальное удержание, минимальное удержание, усреднение, проверка, закрытие |
| Погрешность измерения шкалы | ± 1,5 дБ |
| Основной уровень | |
| Диапазон | от -100 дБм до +30 дБм, шаг 1 дБ |
| Разрешение |
логарифмическая шкала 0,01 дБ линейная шкала от 2,236 мкВ до 7,07 В |
| Максимальный входной уровень безопасности |
средняя непрерывная мощность: +33дБм входное напряжение: 50 В постоянного тока |
| Диапазон измерений |
9 кГц ~ 2 МГц, средний уровень шума до +10 дБ 2 МГц ~ 3,2 ГГц, средний уровень шума до +20 дБ |
| Диапазон аттенюатора входного сигнала | от 0 до 51 дБ, шаг 1 дБ |
| Искажения | |
| Гармонические искажения 2-го порядка |
<65 дБн, от 50 МГц до 3,2 ГГц (уровень микшера -30 дБм, аттенюатор = 0 дБ, предусилитель выключен, 20 ℃ ~ 30 ℃) |
| Интермодуляционные искажения 3-го порядка |
50 ~ 300 МГц, при +8 дБм, Продукты интермодуляции третьего порядка：2 x -20 дБм; частотное разделение 100 кГц: затухание = 0 дБ; предусилитель выключен, 20 ℃ ~ 30 ℃. 300 МГц ~ 3,2 ГГц, +10 дБм |
| Комбинационные искажения | <-75 дБн |
| Собственные комбинационные помехи | <-90 дБм , стандартное значение -98 дБм |
| ВЧ-вход КСВН | от 10 МГц до 3,2 ГГц |
| Вход основного сигнала | |
| Эталонная входная частота | 10 МГц |
| Входная амплитуда | 0 ~ 10 дБм |
| Напряжение | 5 В |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 640 x 480 |
| Диагональ дисплея | 5,7 дюйма |
| Язык интерфейса | английский, китайский |
| Питание | литиевая батарея 7800 мАч |
| Зарядка | 220 В AC ± 15% |
| Потребляемая мощность | < 32 Вт |
| Рабочая частота | от 40 Гц до 60 Гц |
| Рабочая температура | от -10 ℃ до +50 ℃ |
| Температура хранения | от -40 ℃ до +70 ℃ |
| Влажность | < 95% |
| Габариты | 260 х 220 х 75 мм |
| Вес | 2,9 кг |
| Комплектация | цифровой анализатор спектра Hantek HSA2030A – 1 шт |
|
кейс для хранения прибора – 1 шт кабель питания – 1 шт кабель – 1 шт диск с ПО – 1 шт спецификация – 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
