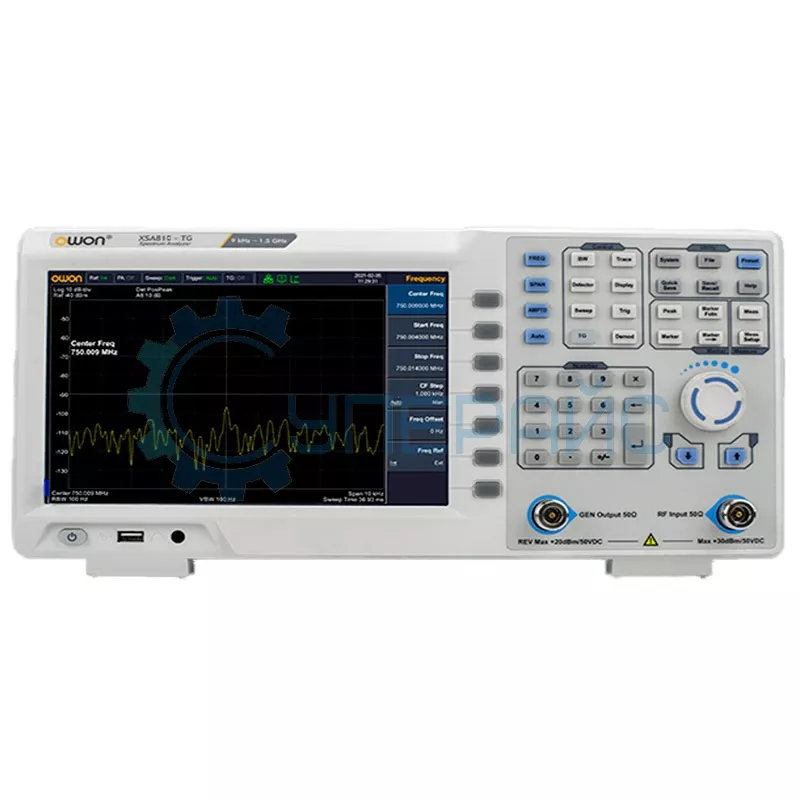

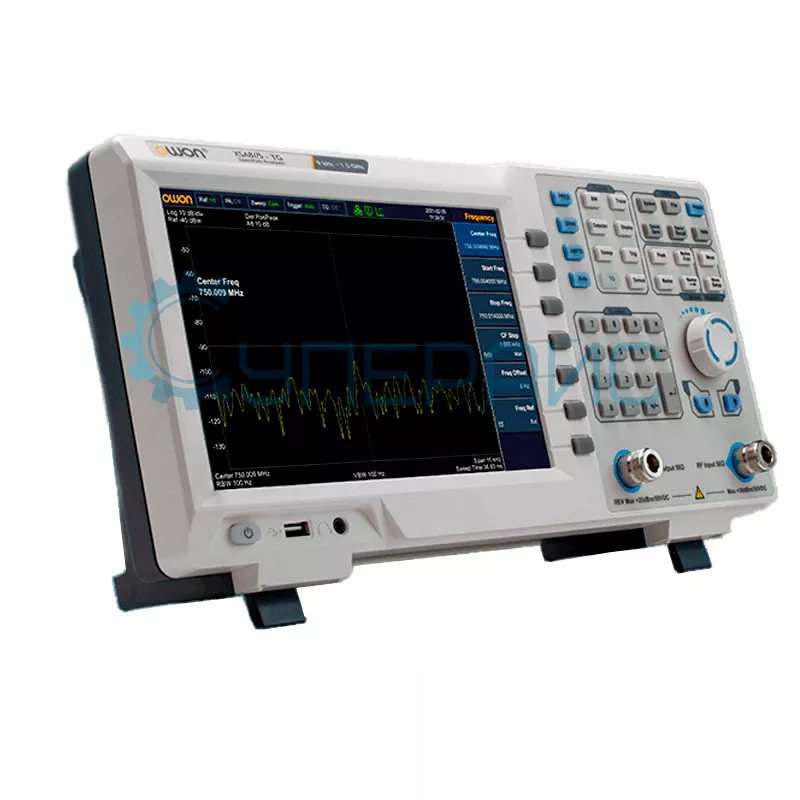

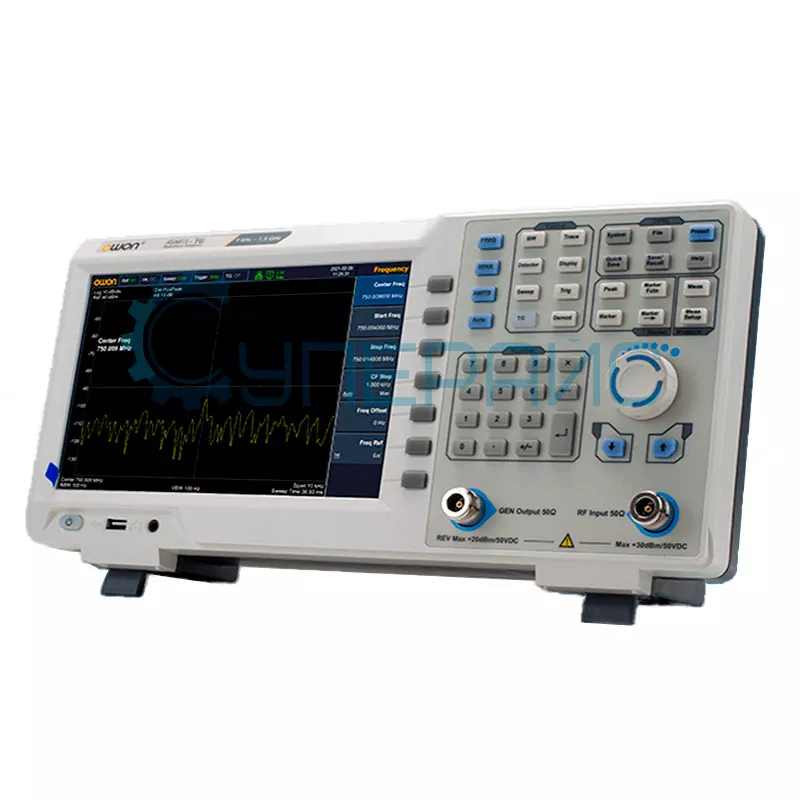

Спектроанализатор со следящим генератором OWON XSA810-TG
Код товара: 17563
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре Диапазон частот: 9 кГц - 1 ГГц
Общая амплитудная погрешность: < 0,7 дБ
Средний уровень шума: до 160 дБм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Диапазон частот: 9 кГц - 1 ГГц
Общая амплитудная погрешность: < 0,7 дБ
Средний уровень шума: до 160 дБм
Технические характеристики OWON XSA810-TG
| Частотный диапазон | 9 кГц - 1 ГГц |
| Разрешение | 1 Гц |
| Общая амплитудная погрешность | < 0,7 дБ |
| Ширина развёртки частоты | |
| Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ширина развёртки / (точность развёртки - 1) |
| Пропускная способность | |
| Полоса пропускания | от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов |
| Точность полосы пропускания | < 5% стандартно |
| Полоса пропускания видео | от 10 Гц до 1 МГц, в последовательности 1-3-5-10 |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды |
средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, fc ≥ 10 МГц, предусилитель выключен |
| Уровень | от -80 дБм до +30 дБм, шаг 0,01 дБ |
| Предусилитель | 20 дБ, номинально, от 100 кГц до 1,5 ГГц |
| Входной аттенюатор | от 0 до 40 дБ, шаг 1 дБ |
| Средний уровень шума | |
| Предусилитель выключен |
от 9 кГц до 1 МГц; -95 дБм < -88 дБм от 1 МГц до 500 МГц; -140 дБм < -130 дБм от 500 МГц до 1 ГГц; -140 дБм < -130 дБм |
| Предусилитель включен |
от 100 кГц до 1 МГц; -135 дБм < -128 дБм от 1 МГц до 500 МГц; -160 дБм < -150 дБм от 500 МГц до 1 ГГц; -160 дБм < -150 дБм |
| Фазовый шум | |
| Смещение |
10 кГц < -80 дБн/Гц 100 кГц < -100 дБн/Гц 1 МГц < -115 дБн/Гц |
| Средний уровень шума | до 160 дБм |
| Диапазон отображения уровня | |
| Единица измерения координат уровня | dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Способ обнаружения | положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик |
| Функции трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка |
| Частотная характеристика | |
| Предусилитель выключен | < 0,7 дБ |
| Предусилитель включен | < 1,0 дБ |
| Следящий генератор(tracking generator) | |
| Диапазон частот | от 100 кГц до 1 ГГц |
| Диапазон уровня выходной мощности | от - 40 дБмВт до 0 дБмВт |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | 50 МГц, ± 3 дБ |
| Ложный генератор слежения |
гармонический: - 30 дБн негармонический: - 40 дБн |
| Генератор слежения за изоляцией входных клемм | - 60 дБ |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 1280 x 800 пикселей |
| Диагональ дисплея | 9 дюймов |

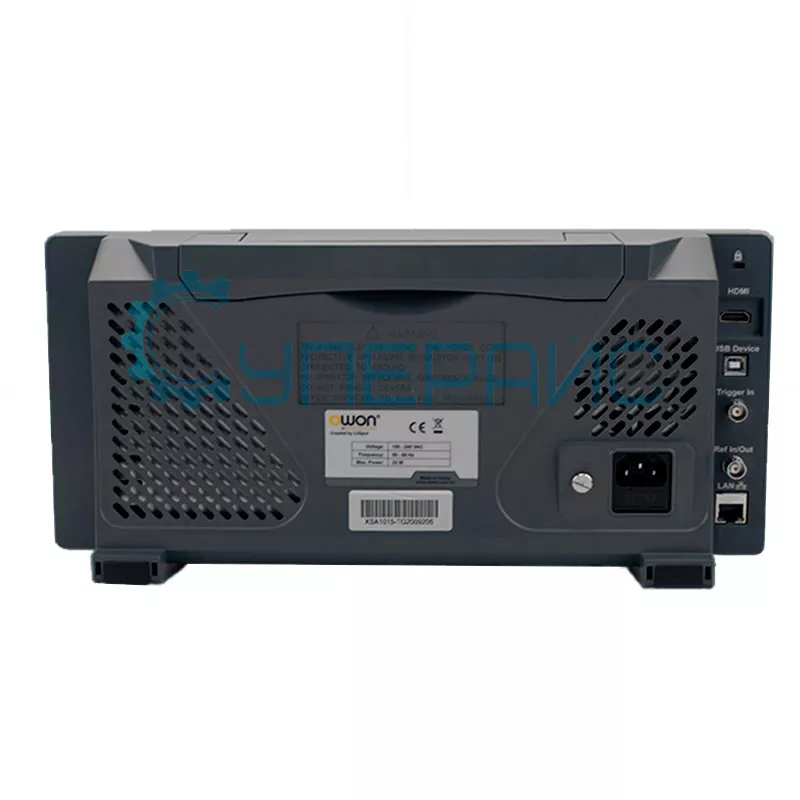

| Интерфейс | USB, LAN, HDMI, вход для наушников |
| Источник питания | 100-240 В, 50/60 Гц |
| Габариты | 375 х 185 х 120 мм |
| Вес | 3,7 кг |
| Комплектация |
спектроанализатор OWON XSA810-TG – 1 шт кабель питания– 1 шт USB кабель – 1 шт руководство пользователя – 1 шт |
Анализатор спектра OWON XSA810-TG
Спектроанализатор с функцией следящего генератора OWON XSA810-TG — устройство для точного анализа сигналов в диапазоне частот 9 кГц — 1 ГГц. Этот прибор подходит для разных задач измерения и анализа сигналов, отладки и тестирования электронных устройств.
Преимущества модели
Это функциональное решение для точного анализа сигналов. Он оснащён следящим генератором и обладает преимуществами, которые делают его выбором для специалистов в разных отраслях электроники, аудиоинженерии или радиосвязи.
Его достоинства:
- Частотный диапазон 9 кГц — 1 ГГц позволяет анализировать расширенный спектр частот, что делает устройство универсальным инструментом для лабораторий, тестов и отладки.
- Следящий генератор гарантирует точную синхронизацию сигналов, позволяя выполнять более детальный анализ и измерения.
- Предусилитель усиливает слабые сигналы, гарантируя высокоточные измерения даже при низком уровне сигнала.
- Предоставляет огромные возможности для тестирования и измерения различных параметров сигналов, включая амплитуду и частоту.
Анализатор спектра с большим частотным диапазоном OWON XSA810-TG — надёжный помощник для инженеров или техников, занятых в области электроники, аудиоинженерии или радиосвязи. Благодаря функциональным возможностям, он подходит для точного анализа звуковых и радиочастотных колебаний, гарантируя эффективность и точность измерений.
Обзорная таблица анализаторов спектра OWON
| Характеристики | XSA815-TG | XSA805 | XSA805-TG | XSA810-TG |
| Минимальная частота | 9 кГц | |||
| Максимальная частота | 1,5 ГГц | 1 ГГц | 500 МГц | 500 МГц |
| Диапазон полосы пропускания | 1 Гц - 1 МГц | |||
| Средний уровень шума | 158 дБм | 160 дБм | 160 дБм | 160 дБм |
| Тип спектроанализатора | Цифровой | |||
| Принцип действия | Параллельный (многоканальный) | |||
| Встроенный дисплей | Да | |||
| Интерфейс передачи данных | USB/ LAN/ HDMI | |||
| Вид исполнения | Настольное | |||
| Следящий генератор (диапазон частот) | от 100 кГц до 1,5 ГГц | Нет | от 100 кГц до 500 МГц | от 100 кГц до 1 ГГц |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
