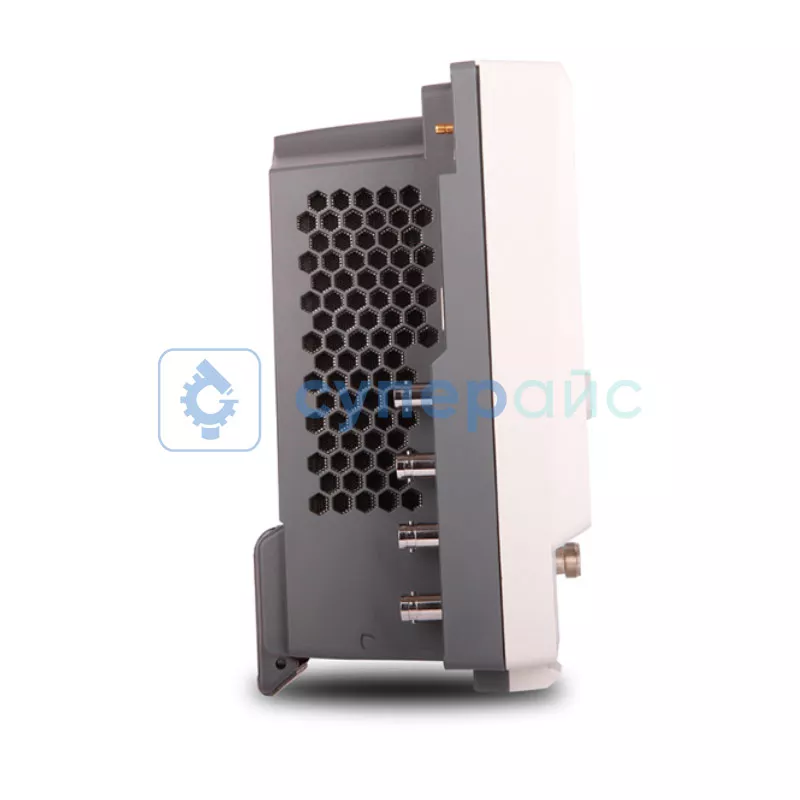

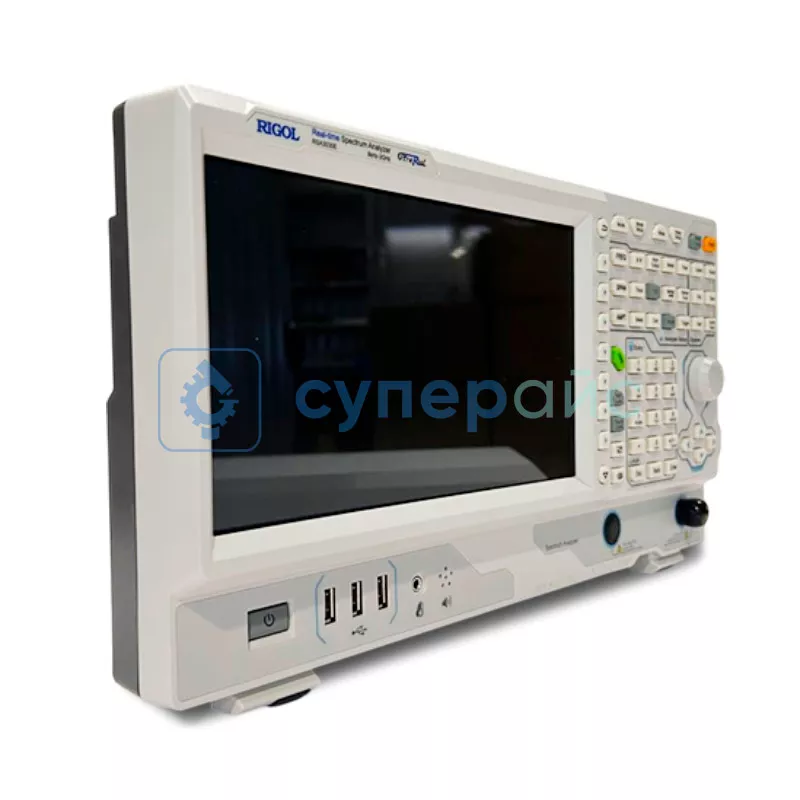

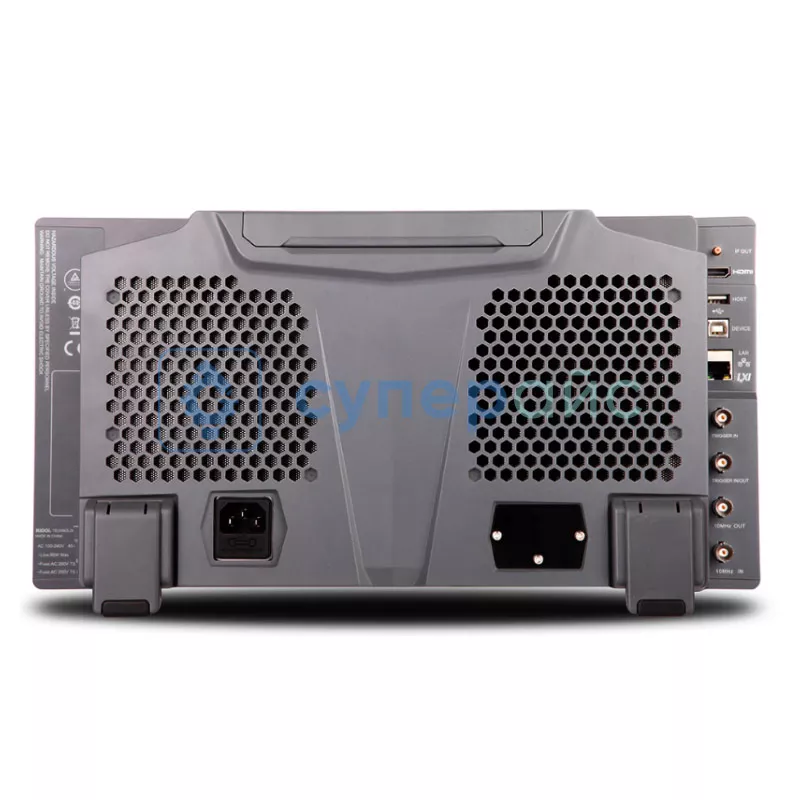

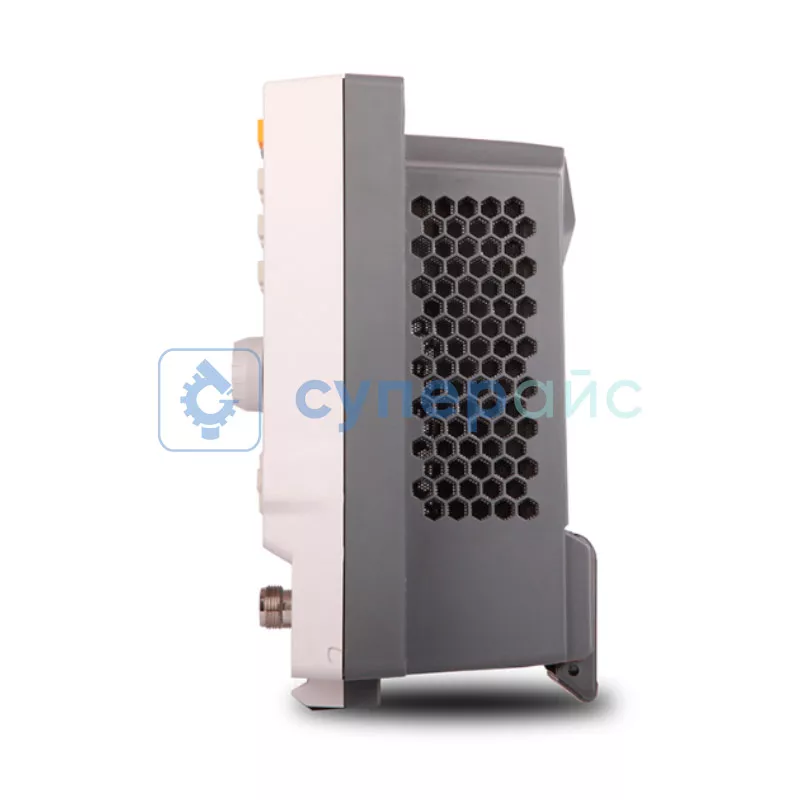

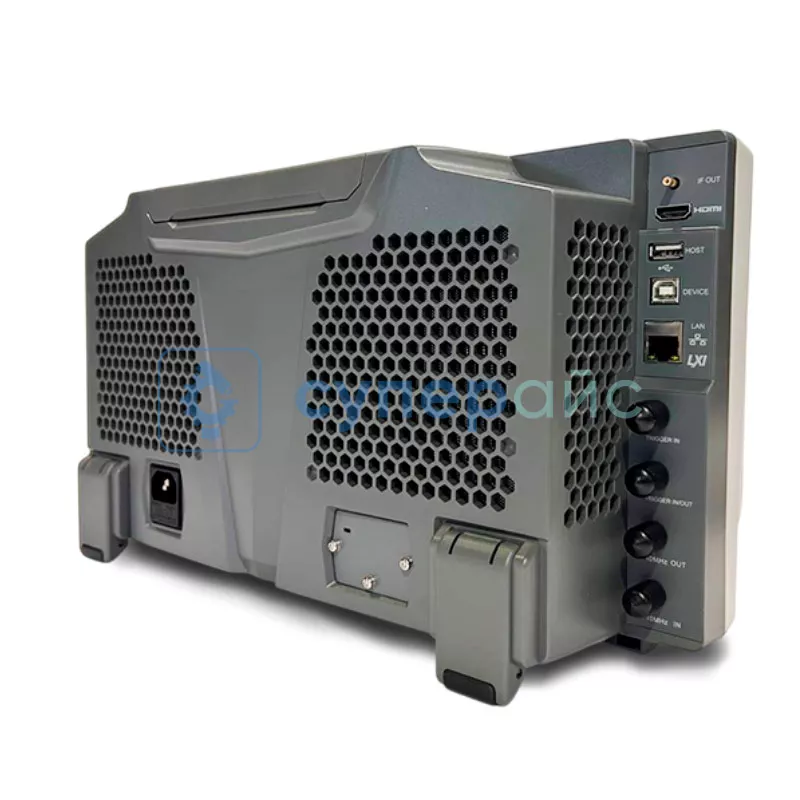

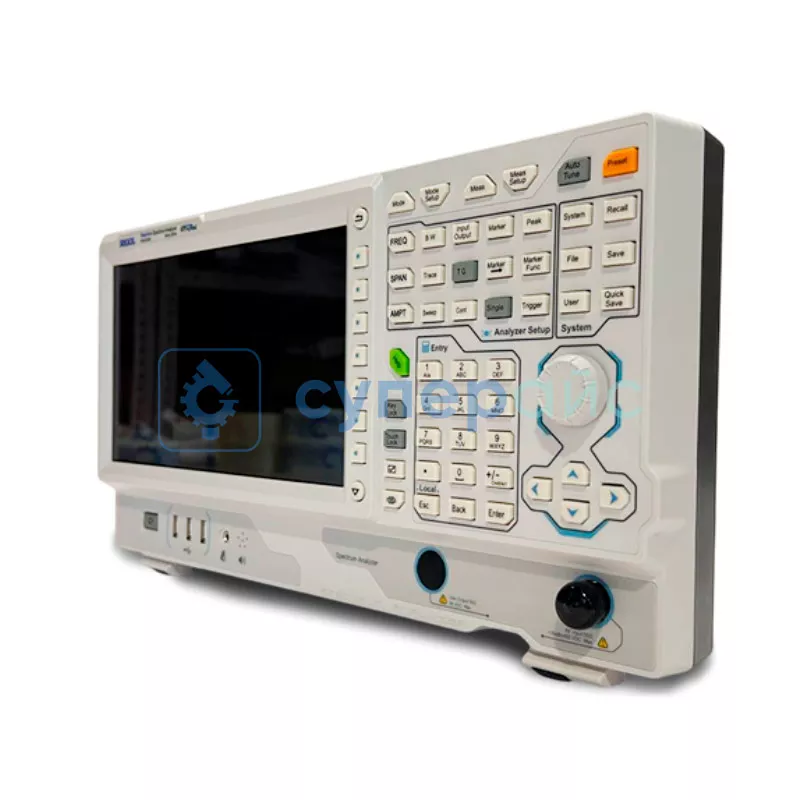

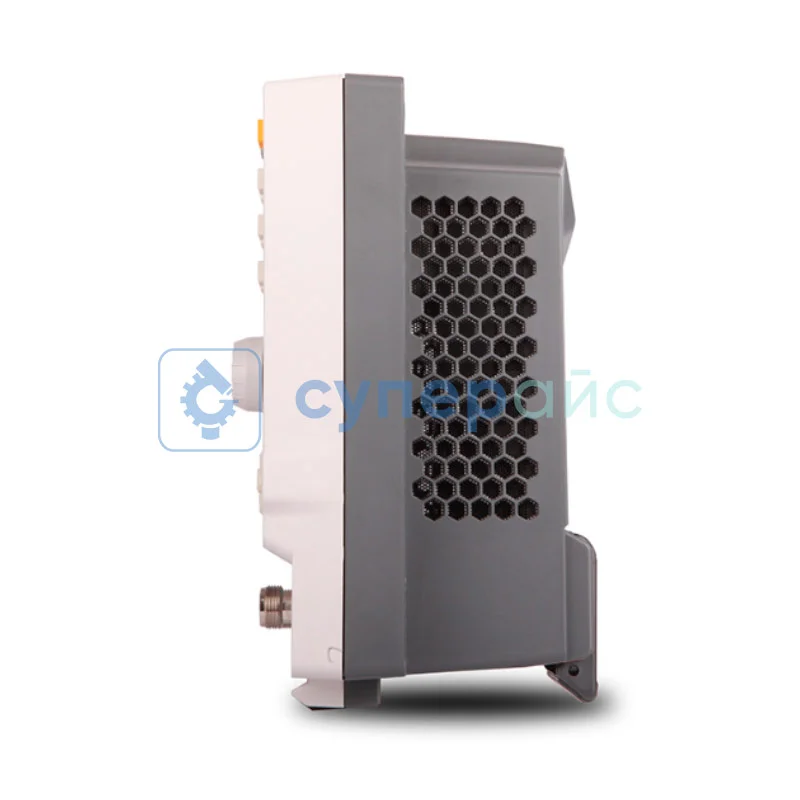

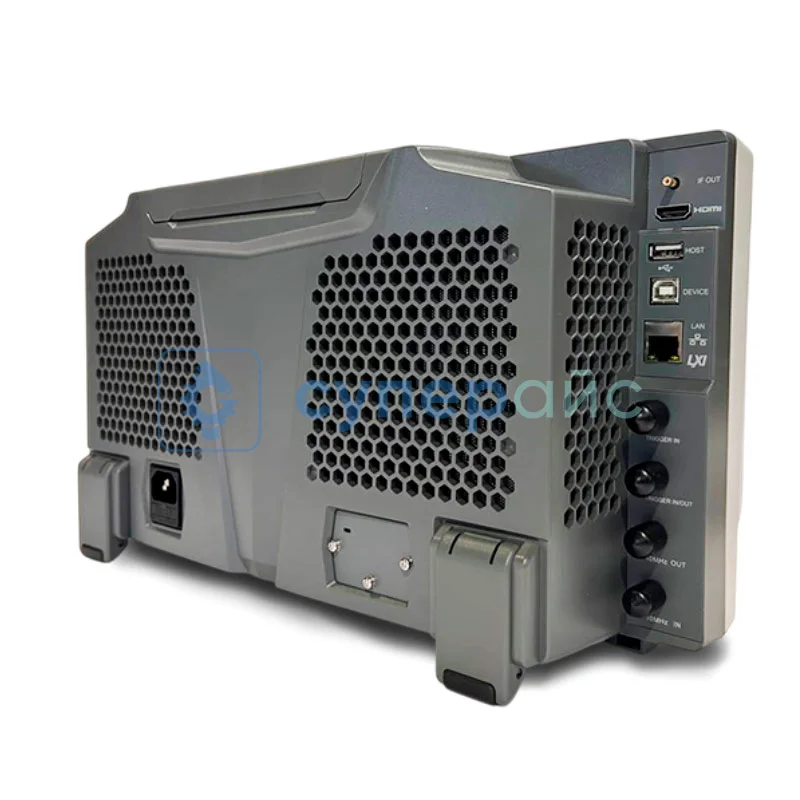

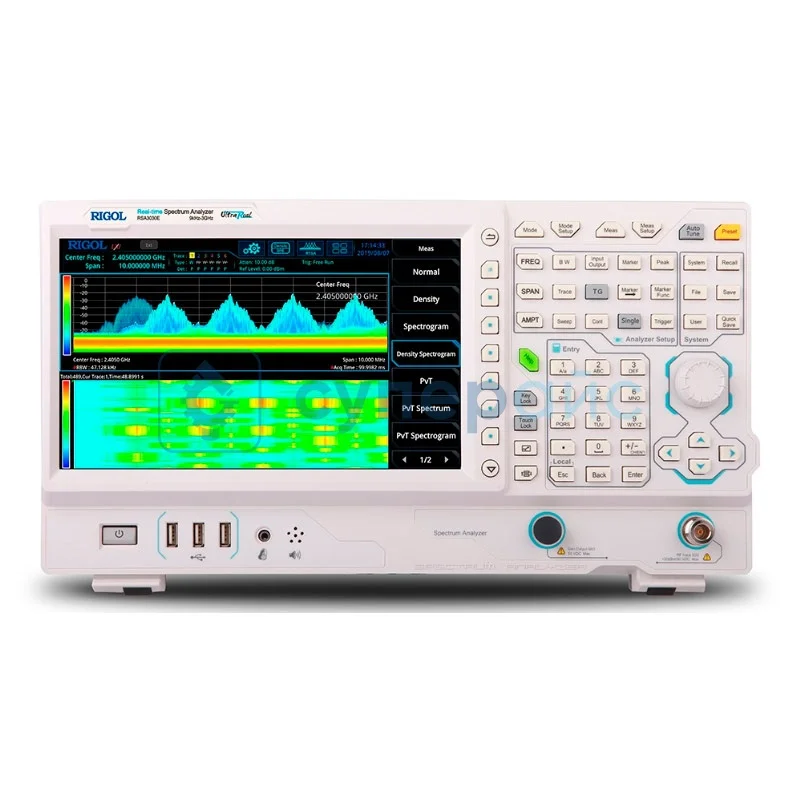

Анализатор спектра реального времени RIGOL RSA3030E
Код товара: 17518
Гарантия 36 месяцев
О товаре Диапазон частот: 9 кГц - 3 ГГц
Общая амплитудная погрешность: 0,3 дБ
Средний уровень шума: до 141 дБм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Диапазон частот: 9 кГц - 3 ГГц
Общая амплитудная погрешность: 0,3 дБ
Средний уровень шума: до 141 дБм
Технические характеристики RIGOL RSA3030E
| Частотный диапазон | 9 кГц - 3 ГГц |
| Источник опорной частоты | |
| Опорная частота | 10 МГц |
| Точность после калибровки |
стандартно < 1 ppm опция OCXO-C08 < 0,1 ppm |
| Температурная стабильность источника опорной частоты (0~50 °C) |
стандартно < 0,5 ppm опция OCXO-C08 < 0,005 ppm |
| Старение |
стандартно < 1 ppm/год опция OCXO-C08 < 0,03 ppm/год |
| Режима анализатора спектра GPSA | |
| Счетчик частоты разрешение | 1 Гц |
| Полоса обзора |
диапазон: 0 - 10 Гц разрешение: 2 Гц |
| Плотность фазовых шумов (500 МГц, 20~30 °C) |
1 кГц: < -90 дБн/Гц 10 кГц: < -100 дБн/Гц; < -102 дБн/Гц 100 кГц: < -100 дБн/Гц; < -102 дБн/Гц 1 МГц: < -110 дБн/Гц; < -112 дБн/Гц |
| Полоса пропускания |
разрешение ПЧ RBW (-3 дБ ): 10 Гц - 3 МГц, с шагом 1-3-10 погрешность RBW: < 5% избирательность (60 дБ/3 дБ): < 5 : 1 разрешение видео VBW (-3 дБ ): 1 Гц - 10 МГц, с шагом 1-3-10 разрешение RBW (-6 дБ ) с опцией RSA3000E-EMC: 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Характеристики амплитуды | |
| Максимальный уровень на входе |
постоянное напряжение: 50 В < макс. уровень CW RF Power: + 30 дБм (предусилитель выкл.), - 10 дБм (предусилитель вкл.) макс. опасный уровень CW RF Power: +33 дБм |
| Средний уровень шумов |
9 кГц - 100 кГц: < -120 дБм (без предусилителя) 100 кГц - 20 МГц: < -135 дБм, < -140 дБм (без предусилителя) 20 МГц - 1,5 ГГц: < -138 дБм, < -141 дБм (без предусилителя) 1,5 ГГц - 3,0 ГГц: < -136 дБм, < -141 дБм (без предусилителя) 100 кГц - 20 МГц: < -152 дБм, < -160 дБм (с предусилителем) 20 МГц - 1,5 ГГц: < -158 дБм, < -161 дБм (с предусилителем) 1,5 ГГц - 3,0 ГГц: < -156 дБм, < -161 дБм (с предусилителем) |
| Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) |
100 кГц - 3,0 ГГц: < 0,7 дБ; < 0,5 дБ (без предусилителя) 100 кГц - 3,0 ГГц: < 1,0 дБ; < 0,5 дБ (с предусилителем) |
| Отображение уровня |
логарифмическая шкала: 1 дБ - 200 дБ линейная шкала: 0 до опорного уровня количество точек: 801 количество графиков: 6 тип детектора: обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый операции над графиками: непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка единицы измерения: дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Аттенюатор |
диапазон: 0 - 50 дБ, с шагом 1 дБ погрешность: < 0,3 дБ |
| Амплитудная погрешность | < 0,3 дБ |
| Установка опорного уровня |
логарифмическая шкала: -170 дБм…+30 дБм с шагом 0,01 дБ линейная шкала: 707 пВ - 7,07 В; 0,11% разрешение |
| Погрешность переключения RBW |
1 Гц - 1 МГц: < 0,1 дБ 3 МГц, 10 МГц: < 0,3 дБ |
| Предусилитель |
частотный диапазон: 100 кГц - 3 ГГц усиление: 20 дБ |
| КСВН (коэффициент стоячей волны по напряжению) | < 1,6 дБ |
| Гармонические искажения 2-го порядка | + 45 дБм |
| Интермодуляционные искажения 3-го порядка | + 10 дБм |
| Комбинационные искажения | < -60 дБн |
| Собственные комбинационные помехи | < -90 дБм |
| Характеристики развёртки | |
| Время развертки |
нулевой обзор: 1 мкс - 4000 с полоса обзора ≥ 10 Гц: 1 мс - 6000 с |
| Погрешность времени развертки |
нулевой обзор: 5% полоса обзора ≥ 10 Гц, RBW ≥ 1 кГц: 5% |
| Тип запуска | непрерывный, однократный |
| Режим анализатора спектра реального времени (RTSA) | |
| Полоса пропускания | 10 МГц |
| Мин. длительность для гарантированного захвата сигналов | 9,3 мкс |
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднее |
| Количество графиков | 6 |
| Максимальная частота дискретизации | 12,8 Мвыб/сек |
| Скорость БПФ (Быстрое преобразование Фурье) | 146484 FFT/сек |
| Разрешение по амплитуде | 0,01 дБ |
| Количество точек по частоте | 801 |
| Время захвата (макс. дискретизация) | > 32 мс |
| Амплитуда |
Неравномерность амплитудно-частотной характеристики: < 0,5 дБ SFDR: < -50 дБн/Гц |
| Режим Density (спектральная плоскость) | |
| Диапазон плотности | от 0 до 100% с шагом 0,1% |
| Мин. полоса обзора | 5 кГц |
| Персистенция | 32 мс - 10 с |
| Режим Spectrogram (спектрограмма) | |
| Глубина памяти | 8192 точки |
| Динамический диапазон | 200 дБ |
| Режим PvT (распределение мощности во времени) | |
| Мин. время захвата | 187,917 мкс |
| Макс. время захвата | 40 с |
| Запуск по частотной маске FMT | |
| Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT |
| Разрешение запуска | 0,5 дБ |
| Критерии запуска | входит, выходит, внутри, снаружи, входит-выходит, выходит-входит |
| Общие характеристики | |
| Дисплей | Сенсорный, разрешение 1024 х 600 пикселей |
| Диагональ дисплея | 10,1 дюйма |
| Интерфейс | USB Host (4 порта), USB Device, LAN, HDMI |
| Внутренняя память | 512 Мб |
| Источник питания | 100-240 В, 45 Гц |
| Рабочая температура | 0 °C…50 °C |
| Габариты | 410 x 224 х 135 мм |
| Габариты упаковки | 530 x 400 х 370 мм |
| Вес | 4,65 кг |
| Вес брутто | 8,005 кг |
| Комплектация |
анализатор спектра реального времени RIGOL RSA3030E – 1 шт кабель питания – 1 шт руководство пользователя – 1 шт |
Спектроанализатор RIGOL RSA3030E
Анализатор спектра RIGOL RSA3030E предназначен для измерения радиочастотных сигналов в реальном времени. Такой спектроанализатор частот выполняет измерительные задачи в радиотехнике, телекоммуникациях, при разработке электронных устройств.
Рассмотрим некоторые вопросы о технических возможностях модели.
Какие сигналы способен анализировать прибор?
RSA3030E работает в частотном диапазоне 9 кГц - 3 ГГц. Этот диапазон охватывает основные коммуникационные стандарты, включая Wi-Fi, Bluetooth, сотовую связь, радиовещание.
Что означает показатель полосы пропускания в спектроанализаторе?
Полоса пропускания 10 Гц до 3 МГц с последовательностью 1-3-10 обуславливает гибкость настройки разрешения при анализе.
Насколько точно прибор измеряет амплитуду сигналов?
Общая амплитудная погрешность менее 0,3 дБ будет полезна при калибровке оборудования, проверке соответствия техническим требованиям, сертификации радиоустройств.
Как влияет уровень шума на качество измерений?
Средний уровень шума устройства подходит для измерения слабых сигналов, анализа внеполосных излучений, поиска источников интерференции.
Дополнительные коммуникационные возможности:
- четыре USB-порта для подключения периферийных устройств;
- сетевой интерфейс LAN для удаленного управления прибором;
- выход HDMI для вывода изображения на внешний монитор;
- внутренняя память 512 МБ для хранения измерительных данных.
Преимущества сенсорного управления:
- быстрый доступ к функциям;
- упрощенная навигация по измерительным режимам;
- интуитивная настройка параметров.
Обзорная таблица анализаторов спектра RIGOL
| Характеристики | Rigol RSA3030 | Rigol RSA3030E | Rigol RSA3030-TG |
| Частотный диапазон | 9 кГц - 3 ГГц | ||
| Опорная частота | 10 МГц | ||
| Точность после калибровки | < 1 ppm | ||
| Полоса пропускания | 10 Гц до 3 МГц, в последовательности 1 - 3 - 10 | ||
| Дисплей | мультитач экран, разрешение 1024 х 600, 10,1 дюйма, цветной 24-разрядный | ||
| Интерфейс | USB, LAN, HDMI | USB Host (4 порта), USB Device, LAN, HDMI | USB, LAN, HDMI |
| Объем оперативной памяти | 512 М | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
