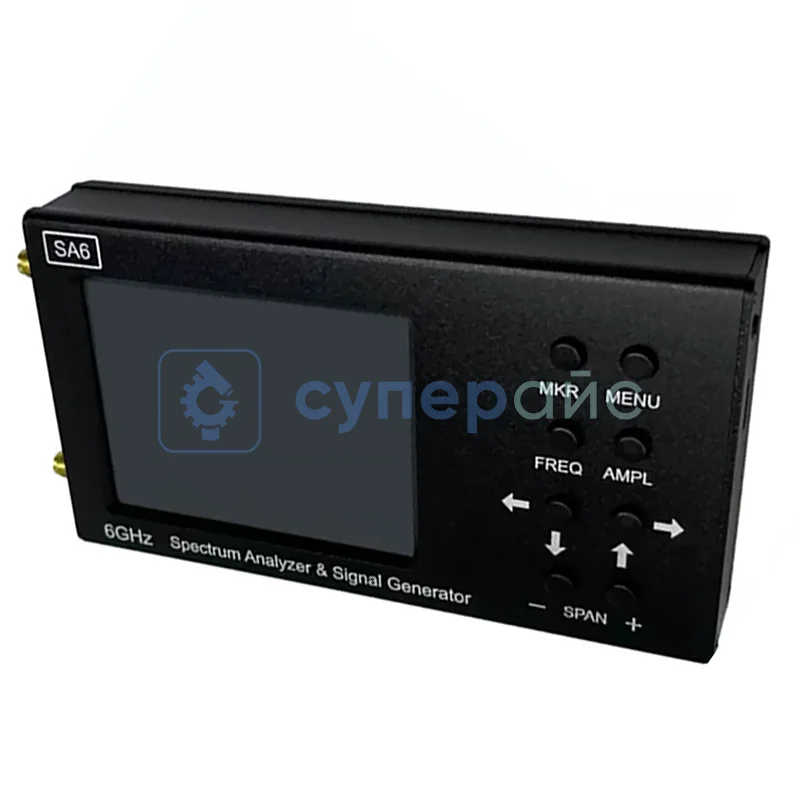

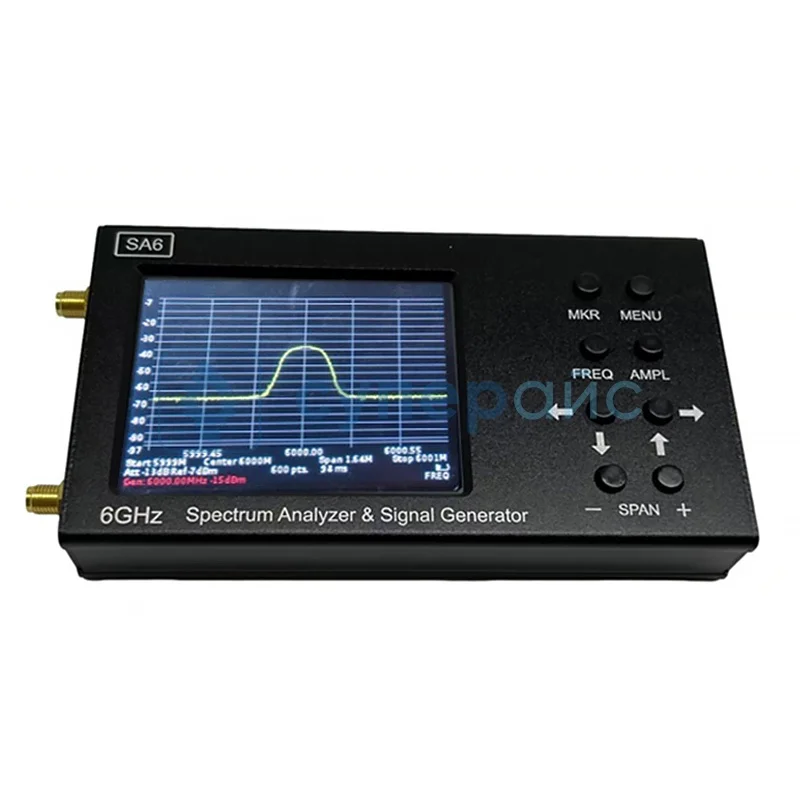

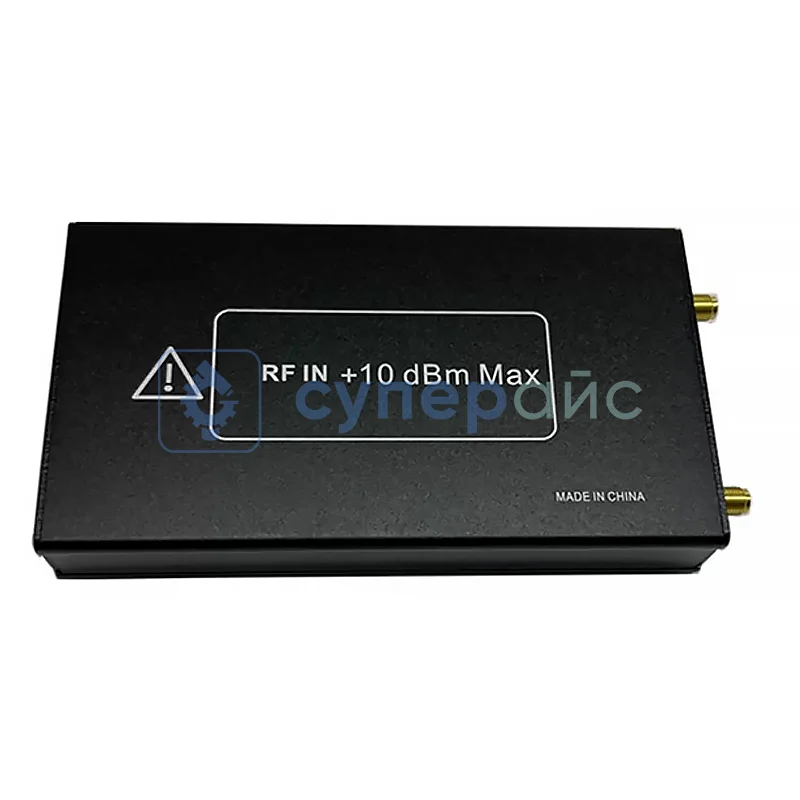

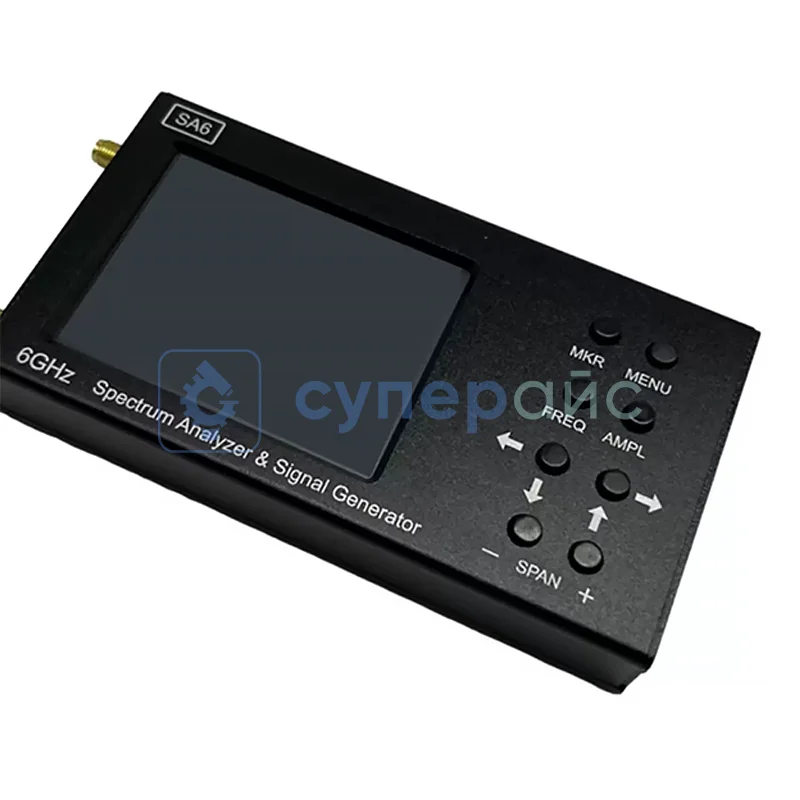

Анализатор спектра SA6 со следящим генератором

Технические характеристики SA6

Анализатор спектра SA6: портативная лаборатория для RF-инженеров

SA6 от Arinst — это компактный анализатор спектра со встроенным следящим генератором, предназначенный для полевых измерений и диагностики радиосистем. С диапазоном частот 35–6200 МГц и динамическим диапазоном до 75 дБ он подходит для анализа сигналов в коммерческих системах связи, радиолокации и спутниковом оборудовании. Устройство сочетает функциональность стационарных приборов с мобильностью — вес 400 г и автономность 3 часа позволяют использовать его в удаленных локациях.

Технологические особенности для профессионалов

Анализатор оснащен резистивным сенсорным экраном 3,2″, упрощающим настройку параметров в полевых условиях. Встроенный генератор с выходной мощностью от -15 до -25 дБм обеспечивает обратную связь при тестировании фильтров или антенных систем. Фиксированная полоса пропускания 200 кГц и скорость сканирования 700 МГц/с позволяют детектировать кратковременные помехи, критичные для работы радарных установок.

Ключевые сценарии применения

• Оптимизация базовых станций: Выявление интерференции между каналами в диапазонах 5G (3,4–3,8 ГГц) и LTE (2600 МГц). Встроенный аттенюатор (0–30 дБ) защищает входные цепи при работе с мощными сигналами до 20 дБм.
• Диагностика спутниковых систем: Анализ шумов в Ku-диапазоне (10,7–12,75 ГГц) с учетом затухания в волноводных трактах. Трассировка спектра помогает локализовать источники помех от соседних транспондеров.

Интеграция с измерительными комплексами

SA6 поддерживает подключение к ПК через USB, что позволяет использовать его как внешний модуль в SCADA-системах. Совместимость с ПО для Windows открывает доступ к функциям:

• Экспорт данных спектра в форматах CSV/PNG для отчетности.
• Синхронизация с векторными анализаторами сетей для калибровки антенн.
• Управление генератором через цифровые интерфейсы при создании автоматизированных тестовых стендов.

Преимущества перед аналогами

• Портативность: Габариты 150×75×23 мм и вес 400 г против 2–3 кг у стационарных моделей.
• Защита от перегрузок: Встроенный аттенюатор и максимальное входное напряжение 25 В предотвращают повреждение прибора.
• Гибкость питания: Работа от батареи 2500 мАч или USB подходит для мобильных бригад.

Итог

SA6 — это не просто анализатор спектра, а многофункциональный инструмент для RF-инженеров и телеком-команд. Его точность (погрешность 2 дБ) и скорость сканирования делают его незаменимым при проектировании систем связи, где каждая помеха — это риск потери данных. Устройство для тех, кто работает с частотами, а не с учебными схемами.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
