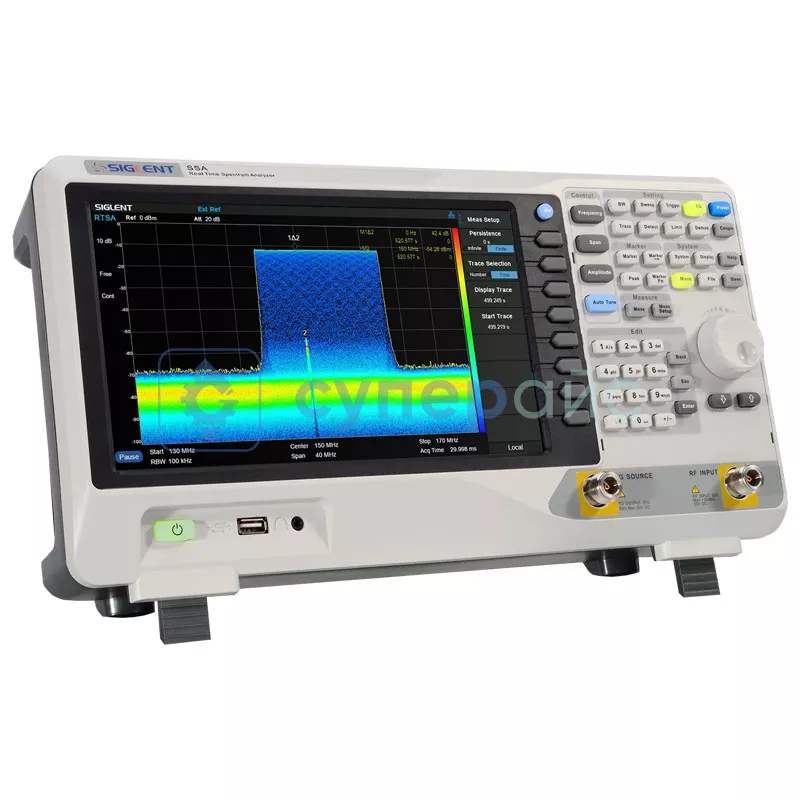

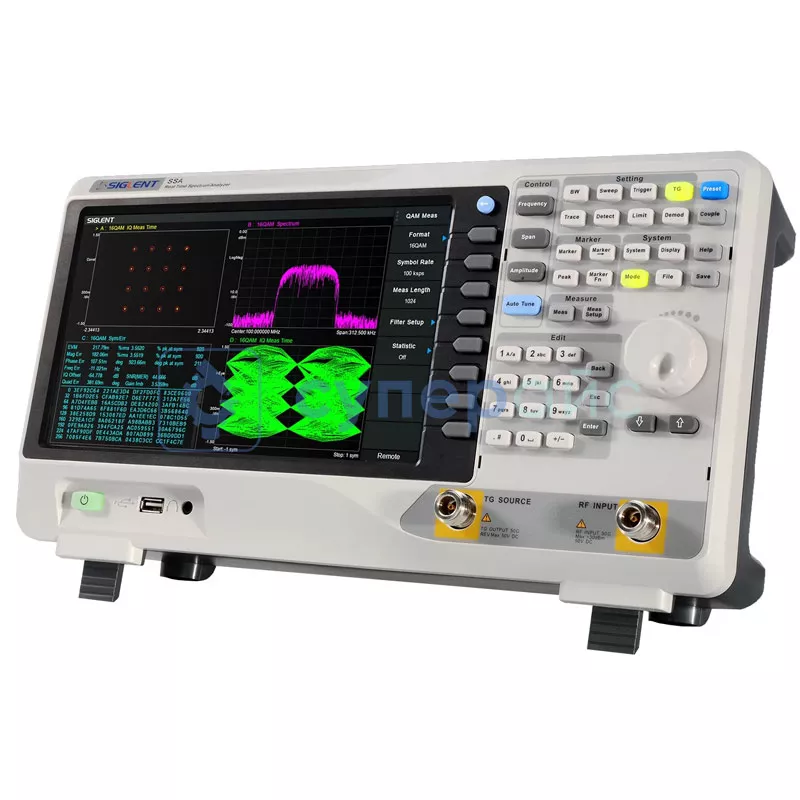

Анализаторы спектра в реальном времени Siglent SSA3075X-R
Код товара: 27518
Гарантия 12 месяцев
О товаре Возможность удаленного управления
Диапазон частот: 9 кГц - 7,5 ГГц
Генератор отслеживания: 100 кГц - 7,5 ГГц
Диапазон полосы пропускания: 1 Гц - 3 МГц
Средний уровень шума: - 165 дБм/Гц
2 499 310 руб.
2 499 310 руб.
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 0 шт.(под заказ 7-14 дней)
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Возможность удаленного управления
Диапазон частот: 9 кГц - 7,5 ГГц
Генератор отслеживания: 100 кГц - 7,5 ГГц
Диапазон полосы пропускания: 1 Гц - 3 МГц
Средний уровень шума: - 165 дБм/Гц
Технические характеристики Siglent SSA3075X-R
| Диапазон частот | 9 кГц - 7,5 ГГц |
| Разрешение по частоте | 1 Гц |
| Диапазон полосы пропускания | 1 Гц - 3 МГц |
| Средний уровень шума | - 165 дБм/Гц |
| Фазовый шум SSB | <-98 дБн/Гц |
| Перехват третьего порядка (TOI) | + 14 дБм |
| Общая точность амплитуды | < 0,7 дБ |
| Генератор отслеживания | 100 кГц ~ 7,5 ГГц |
| Ширина полосы в реальном времени | 25 МГц, 40 МГц (опция) |
| RTSA SFDR | 60 дБ |
| 100% POI | 7,20 мкс |
| Измерение RTSA | плотность, спектрограмма, 3D, PvT |
| Измерение VNA | вектор S11, вектор S21 |
| Динамический диапазон VNA | 90 дБ |
| Расширенные измерения | CHP, ACPR, OBW, CNR, гармоники, TOI, монитор |
| Тест на электромагнитные помехи (опция) | фильтр электромагнитных помех и квазипиковый детектор, логарифмическая шкала и предельная линия |
| Анализ модуляции | AM, FM, PM, ASK, FSK, MSK, PSK, QAM |
| Возможность удаленного управления | SCPI / Labview / IVI на основе USB-TMC / VXI-11 / Socket / Telnet |
| Пульт дистанционного управления | NI-MAX, веб-браузер, программное обеспечение Easy Spectrum, файловый менеджер |
| Режим измерения EMI | есть |
| Частота | |
| Диапазон | 0 Гц, 100 Гц до максимальной частоты |
| Точность | ± размах / (количество точек отображения - 1) |
| Внутренний источник ссылок | |
| Опорная частота | 10.000000 МГц |
| Точность / погрешность | ±[(время с момента последней регулировки × скорость старения частоты) + температурная стабильность + начальная точность калибровки] |
| Первоначальная точность калибровки | < 1 частей на миллион |
| Температурная стабильность | <1 ppm/год, 0 ~ 50 ° С |
| Скорость старения частоты | < 0,5 ppm/первый год, 3,0 ppm/20 лет |
| Маркер | |
| Разрешение маркера | размах / (количество точек отображения - 1) |
| Неопределенность маркера | ± [индикация частоты × неопределенность опорной частоты + 10% × полоса разрешения + ½ * разрешение маркера + 1 Гц] |
| Разрешение счетчика частоты | 0,1 Гц |
| Пропускная способность | |
| Полоса разрешения (-3 дБ) | 1 Гц ~ 3 МГц |
| Коэффициент формы фильтра разрешения | < 4,8 : 1 (60 дБ:3 дБ), гауссовоподобный |
| Неопределенность RBW | < 5 % |
| Полоса пропускания видеосигнала (-3 дБ) | 1 Гц ~ 10 МГц, в последовательности 1-3-10 |
| Неопределенность VBW | < 5 % |
| Развертка и триггер | |
| Время уборки | от 1 мс до 7500 с |
| RBW |
уборка: 3 кГц ~ 3 МГц БПФ: 1 Гц ~ 10 кГц |
| Правило подметания | одиночный, непрерывный |
| Источник триггера | бесплатно, видео, внешний |
| Внешний триггер | уровень 5 В TTL, нарастающий фронт/падающий фронт |
| Амплитуда и уровень | |
| Диапазон измерения |
DANL до +10 дБм, 100 кГц ~ 1 МГц, предусилитель выключен DANL до +20 дБм, 1 МГц ~ 7,5 ГГц, предусилитель выключен |
| Референтный уровень | - от 200 дБм до +30 дБм, шаг 1 дБ |
| Предусилитель | 20 дБ (ном.) |
| Входное затухание | 0 ~ 30 дБ, шаг 1 дБ |
| Максимальное входное напряжение постоянного тока | + /- 50 В |
| Максимальная средняя мощность | 30 дБм, 3 минуты, fc≥10 МГц, att > 20 дБм, предусилитель выключен |
| Максимальный уровень повреждения | 33 дБм, фк ≥ 10 МГц, att > 20 дБм, предусилитель выключен |
| Уровень отображения | |
| Логарифмическая ось уровня | от 1 дБ до 200 дБ |
| Линейная ось уровня | 0 до контрольного уровня |
| Единицы измерения оси уровня | дБм, дБмВ, дБмкВ, дБмкА, Вольт, Ватт |
| Количество точек отображения | 751 |
| Количество следов | 4 |
| Детекторы следов | положительный пик, отрицательный пик, выборка, нормальный, средний (напряжение/СКЗ/видео), квазипик |
| Трассировка функций | очистить запись, макс. удержание, мин. удержание, просмотр, пусто, среднее, математика |
| Фазовый шум SSB | |
| Компенсация | 20° С до 30 °C, fc = 1 ГГц, нормализовано до 1 Гц |
| 10 кГц |
- 96 дБн/Гц - 98 дБн/Гц (тип.) |
| 100 кГц |
- 95 дБн/Гц - 97 дБн/Гц (тип.) |
| 1 МГц |
- 112 дБн/Гц - 114 дБн/Гц (тип.) |
| Отображаемый средний уровень шума (DANL) | |
| Компенсация | 20 °С до 30 °C, att = 0 дБ, RBW = 1 Гц, детектор выборки, следовое среднее > 50, TG выключен |
| Предусилитель выкл. |
100 кГц~1 МГц: - 105 дБм, - 109 дБм (тип.) 1 МГц~10 МГц: - 122 дБм, - 126 дБм (тип.) 10 МГц~200 МГц: - 142 дБм, - 146 дБм (тип.) 200 МГц~1,5 ГГц: - 142 дБм, - 147 дБм (тип.) 1,5 ГГц~3,2 ГГц: - 140 дБм, - 145 дБм (тип.) 3,2 ГГц~5,0 ГГц: - 137 дБм, - 143 дБм (тип.) 5,0 ГГц~6,5 ГГц: - 136 дБм, - 141 дБм (тип.) 6,5 ГГц~7,5 ГГц: - 131 дБм, - 139 дБм (тип.) |
| Предусилитель вкл. |
100 кГц ~1 МГц: - 133 дБм, - 136 дБм (тип.) 1 МГц~10 МГц: - 151 дБм, - 154 дБм (тип.) 10 МГц~200 МГц: - 161 дБм, - 165 дБм (тип.) 200 МГц~1,5 ГГц: - 159 дБм, - 163 дБм (тип.) 1,5 ГГц~3,2 ГГц: - 159 дБм, - 162 дБм (тип.) 3,2 ГГц~5,0 ГГц: - 157 дБм, - 161 дБм (тип.) 5,0 ГГц~6,5 ГГц: - 157 дБм, - 160 дБм (тип.) 6,5 ГГц~7,5 ГГц: - 155 дБм, - 159 дБм (тип.) |
| Частотная характеристика | |
| Компенсация | 20° С до 30 °C, относительная влажность от 30% до 70%, att = 20 дБ, относительно 50 МГц |
| Предусилитель выкл. | ±0,8 дБ, ±0,4 дБ (тип.) |
| Предусилитель вкл. | ±1,2 дБ, ±0,6 дБ (тип.) |
| Погрешность и точность | |
| Разрешение полосы пропускания переключение неопределенности |
логарифмическое разрешение относительно RBW = 10 кГц ± 0,2 дБ (ном.) |
| Входное затухание переключение неопределенности |
20° С до 30 °C, fc = 50 МГц, предусилитель выключен, относительно att = 20 дБ ±0,5 дБ |
| Абсолютная амплитуда точность |
20° С до 30 °C, fc = 50 МГц, RBW = VBW = 1 кГц, att = 20 дБ, пиковый детектор, 95% надежность ±0,4 дБ, входной сигнал -20 дБм, предусилитель выключен ±0,6 дБ, входной сигнал -40 дБм, предусилитель включен |
| Общая амплитудная точность |
20° С до 30 °C, fc>100 кГц, входной сигнал -50 дБм ~ 0 дБм, att = 20 дБ, RBW=VBW=1 кГц, пиковый детектор, предусилитель выключен, надежность 95% ± 0,7 дБ |
| КСВ на входе РЧ | < 1,5 (ном.) |
| Искажения и ложные ответы | |
| Вторая гармоника искажение (ШИ) |
20° С до 30 °C, fc ≥ 50 МГц, уровень микшера -20 дБм, att = 0 дБ, предусилитель выключен - 65 дБн / +45 дБм (ном.) |
| Перехват третьего порядка (TOI) |
20° С до 30 °C, fc ≥ 50 МГц, два тона -20 дБм с интервалом 100 кГц, att = 0 дБ, предусилитель выключен + 14 дБм (тип.) |
| Компрессия усиления 1 дБ |
20° С до 30 °C, fc ≥ 50 МГц, att = 0 дБ, предусилитель выключен > - 0 дБм (ном.) |
| Остаточный ответ |
20° С до 30 °C, входная нагрузка = 50 Ом, att = 0 дБ < -90 дБм |
| Параметры частоты | |
| Диапазон частот | 100 кГц ~ 7,5 ГГц |
| Разрешение по частоте | 1 Гц, нулевой диапазон |
| RBW, режим развертки | 3 кГц ~ 3 МГц |
| Параметры мощности | |
| Уровень выходного сигнала | - 40 дБм ~ 0 дБм |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | + /-3 дБ (ном.) |
| Нормализация трассировки | ссылка A/B/C/D-> ссылка трассировки |
| КСВН | < 2 (ном.) |
| Соединитель и сопротивление | N-типа, гнездо, 50 Ом |
| Средняя безопасная обратная мощность | 30 дБм (1 Вт) |
| Максимально безопасный уровень реверса | напряжение: ± 50 В |
| Измерение мощности | |
| ТЭЦ, канальная мощность | мощность канала, спектральная плотность мощности |
| ACPR, коэффициент мощности соседнего канала | мощность основного канала, мощность левого канала, мощность правого канала |
| OBW, занимаемая полоса пропускания | занимаемая полоса пропускания, ошибка частоты передачи |
| T-Power, мощность во временной области | интегрированная мощность нулевого диапазона |
| CNR, коэффициент шума несущей | C/N, мощность шума |
| Нелинейное измерение | |
| Гармоническое измерение | максимальное число гармоник 10 |
| TOI, перехват третьего порядка | измерьте произведения третьего порядка из двух тонов |
| Режим анализатора спектра в реальном времени | |
| Частота и время | |
| Пропускная способность в реальном времени |
25 МГц (по умолчанию) 40 МГц (опция SSA3000XR-RT40) |
| 100% минимум POI | gолный диапазон, окно Кайзера, частотная маска, запуск с точностью полной амплитуды |
| Длительность сигнала | 7,2 мкс |
| Вид измерения |
плотность: 30 мс ~ 50 с 3D+спектрограмма: 30 мс ~ 50 с спектрограмма: 100 мкс ~ 50 с PvT+спектр: 100 мкс ~ 50 с |
| Очки | 800 |
| Максимальная частота дискретизация | 51,2 МГц |
| БПФ | 150 000 (полоса анализа 40 МГц) |
| Маркер | 8 |
| Продолжительность мин. | 5 кГц |
| Окно | Кайзер (по умолчанию), Хэннинг, плоская вершина, Гауссова, Блэкмана-Харриса, прямоугольная |
| RBW |
40 МГц: 100,43 кГц / 3,3142 МГц; 20 МГц: 50,21 кГц / 1,657 МГц; 10 МГц: 25,11 кГц / 828,55 кГц; 1 МГц: 2,51 кГц / 82,85 кГц; 100 кГц: 251 Гц / 8.285 кГц |
| Различные RBW и диапазон, 100% POI (мкс) | |
| 40 МГц | 26.56 (RBW1), 16.56 (RBW2), 11.56 (RBW3), 9.06 (RBW4), 7.81 (RBW5), 7.20 (RBW6) |
| 20 МГЦ | 46.56 (RBW1), 26.56 (RBW2), 16.56 (RBW3), 11.56 (RBW4), 9.06 (RBW5), 7.81 (RBW6) |
| 10 МГЦ | 86.56 (RBW1), 46.56 (RBW2), 26.56 (RBW3), 16.56 (RBW4), 11.56 (RBW5), 9.06 (RBW6) |
| 1 МГЦ | 806.56 (RBW1), 406.56 (RBW2), 206.56 (RBW3), 106.56 (RBW4), 56.56 (RBW5), 31.56 (RBW6) |
| Различная длина окна для RBW | |
| Детектор | + Пик, - Пик, Выборка, Среднее |
| След | 3 |
| Отображение спектральной плотности | 0~100% (разрешение 0,1%) |
| Динамический диапазон для спектрограммы | 200 дБ |
| Амплитуда |
плоскостность: < 0,4 дБ разрешение: 0,01 дБ динамический диапазон: < 60 дБ |
| Курок | cвободный заход, PvT, внешний |
| Триггер частотной маски |
источник: следы тип: больше, меньше, внешняя маска, внутренняя маска действия: стоп, бип |
| Цветовой режим | теплый (по умолчанию), холодный, серый |
| Режим анализатора модуляции | |
| Диапазон частот | 2 МГц ~ 7,5 ГГц |
| Точность мощности несущей | ± 2 дБ (ном.) |
| Диапазон мощности несущей | - от 30 дБм до +20 дБм (ном.) |
| Векторный сетевой анализатор | |
| Стимул и измерение | |
| Диапазон частот | 100 кГц ~ 7,5 ГГц |
| Измерение | С11, С21 |
| IFBW | 10 кГц |
| Сила стимула | - 40 дБм~0 дБм |
| Формат | линейная магнитная индукция, логарифмическая магнитная индукция, фаза, групповая задержка, КСВ, диаграмма Смита (лин./фаза, логарифм/фаза, действ./импл., R+j*X, G+j*B), полярная диаграмма (лин./фаза, логарифм/фаза, действ./импл.) |
| Очки зачистки | 101 ~ 10001, по умолчанию 201 |
| След | 4 трассировки, Память, Математика, Удержание, Наложение |
| Маркер | (6+Ref)* 4 следа |
| Калибровка | |
| Направленность калибровки |
S11, логарифмическая диаграмма, среднее=50, >50 МГц > 40 дБ |
| След шума |
10 кГц RBW, логарифмическая амплитуда, среднее = 50, >10 МГц 0,1 дБ |
| Тип калибровки |
короткий ответ открытый ответ полный 1-портовый (OSL) ответ через улучшенный ответ |
| Комплект для механической калибровки | F503ME, F503FE, F603ME, F603FE, F504MS, F504FS, F604MS, F604FS, 85032B\E, 85033E, 85032F, комплект пользовательских калибровок |
| Расширения портов | порт 1, порт 2, автоматически открытый порт 1 |
| Система Z0 | 50 Ом |
| Фактор скорости | 0,1 ~ 1 |
| Расстояние до режима неисправности | |
| Максимальное расстояние (метры) | (76800 x Фактор скорости)/(Конечная частота - Начальная частота (МГц)) |
| Разрешение (метры) | (150 x Фактор скорости)/(Частота остановки - Частота запуска (МГц)) |
| Окна | прямоугольный, Хэмминга |
| Калибровка | полный 1-портовый (OSL) |
| Фактор скорости | 0,1 ~ 1 |
| Режим измерения EMI | |
| Измерение | |
| Просмотр измерений | сканирование частот, измеритель, список сигналов |
| Последовательность предварительного соответствия | сканирование, Поиск, Измерение |
| Фильтр электромагнитных помех RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц (в соответствии с CISPR 16-1-1) |
| Неопределенность RBW | < 5% (ном.) |
| Детектор | пиковое, среднее напряжение, квазипиковое (в соответствии с CISPR 16-1-1) |
| Время выдержки | 0 мкс ~ 10 с |
| RBW / шаги | 0.1, 0.3, 0.5, 1, 2, 3 |
| Исправления | 4 |
| Ограничить и проследить | 3 |
| Предельные стандарты | EN550xx, GB9254, FCC Часть 15, определяется пользователем |
| Аттенюатор | 0 - 50 дБ |
| Отчет | список сигналов |
| Частотная шкала | линейный, логарифмический |
| Входы и выходы | |

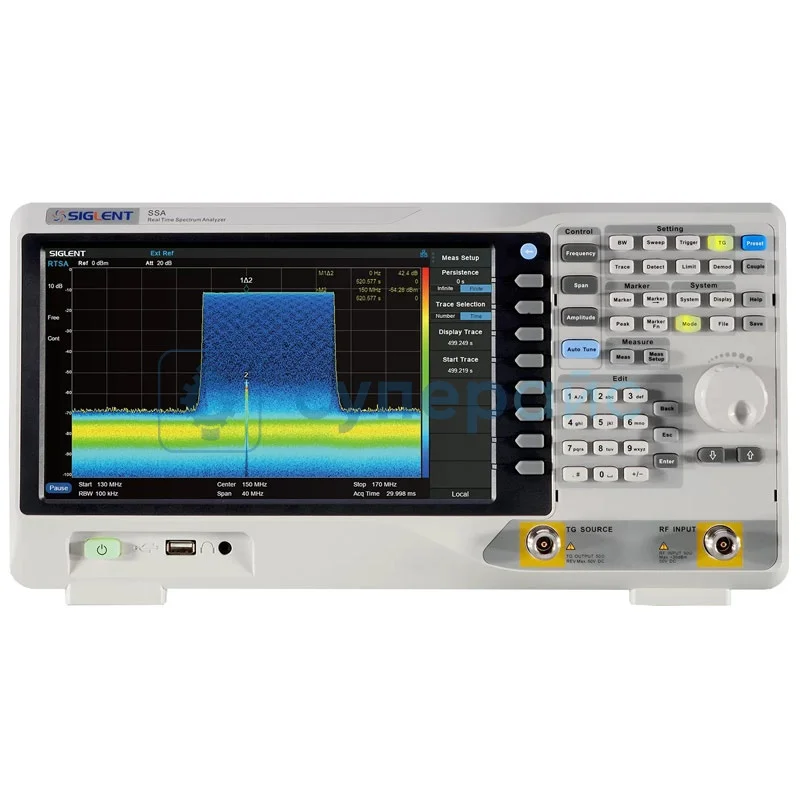

| Передняя панель | |
| ВЧ вход, порт 2 | гнездо N-типа, 50 Ом (ном.) |
| Источник TG, порт 1 | гнездо N-типа, 50 Ом (ном.) |
| USB-хост | разъем USB-A, версия 2.0 |
| Разъем для наушников | 3,5 мм |

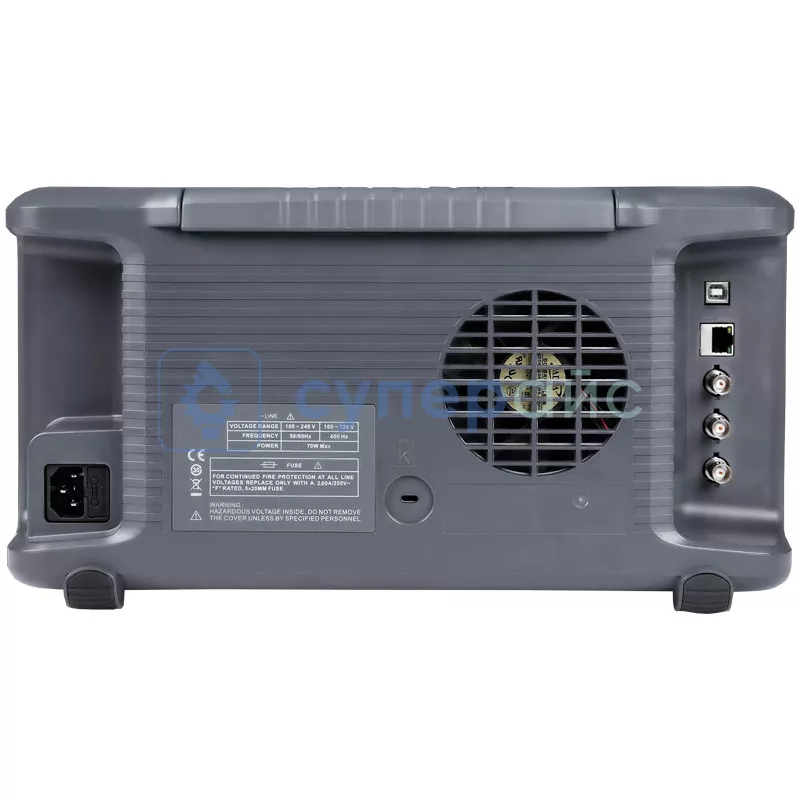

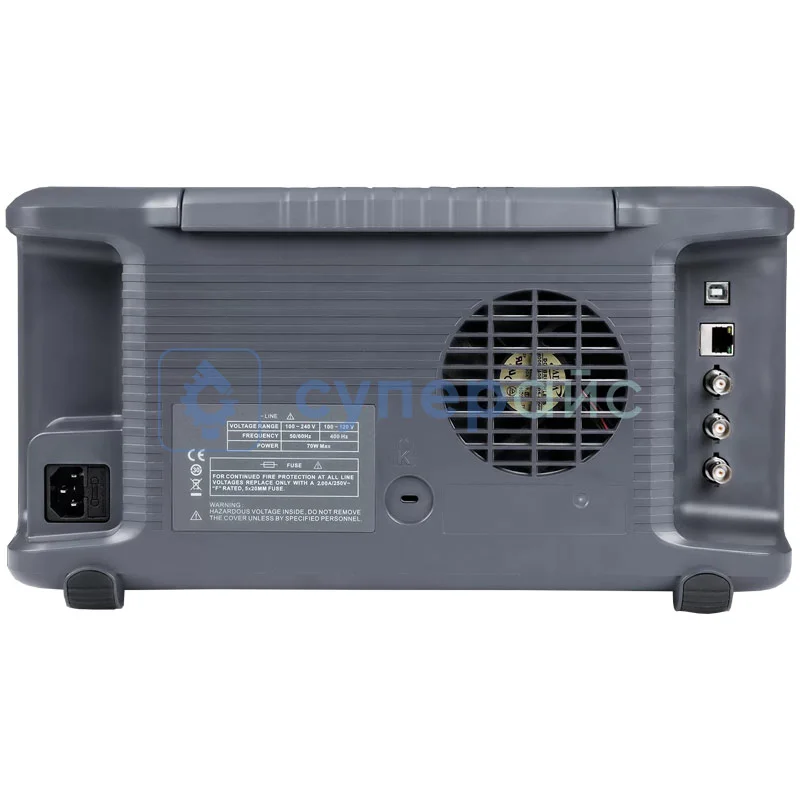

| Задняя панель | |
| USB-устройство | разъем USB-B, версия 2.0 |
| Локальная сеть | база 10/100, RJ-45 |
| Опорный выход 10 МГц | 10 МГц, >0 дБм, гнездо типа BNC, 50 Ом (ном.) |
| Опорный вход 10 МГц | 10 МГц, от -5 до +10 дБм, гнездо типа BNC, 50 Ом (ном.) |
| Внешний триггерный вход | 200 Гц, 9 кГц, 120 кГц, 1 МГц (в соответствии с CISPR 16-1-1) |
| Фильтр электромагнитных помех RBW (-6 дБ) | уровень 5 В TTL, гнездо типа BNC, 10 кОм |
| Дистанционное управление | |
| Интерфейс связи | локальная сеть, USB-устройство, USB-хост (адаптер USB-GPIB) |
| Возможность удаленного управления |
SCPI / Labview / IVI на основе USB-TMC / VXI-11 / Socket / Telnet; NIMAX; Веб-браузер (с поддержкой HTML 5); ПО Easy Spectrum; проводник файлов (FTP) |
| Общие характеристики | |
| Дисплей | TFT LCD, 1024 х 600, 10,1-дюймовый мультисенсорный экран |
| Интерфейс | LAN, USB Device, USB Host (USB-GPIB) |
| Хранилище |
внутреннее (Flash) 256 МБ внешнее (USB-накопитель) 32 ГБ |
| Источник питания | 100 - 240 В, 50/60 Гц или 100 - 120 В 400 Гц |
| Потребляемая мощность | 70 Вт |
| Рабочая температура | 0 - 40 °С |
| Температура хранения | -20 - 70 °С |
| Габариты изделия | 393 х 207 х 116,5 мм |
| Вес нетто | 4,7 кг |
| Вес брутто | 5,5 кг |
| Комплектация |
анализатор спектра Siglent SSA3075X-R - 1 шт; кабель питания - 1 шт; USB кабель - 1 шт; руководство пользователя – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Диапазон измерения индуктивности: 0,01 мкГн - 9999 Гн
Диапазон измерения емкости: 0,01 пФ - 99999 мкФ
Диапазон измерения сопротивления: 0,0001 Ом - 99,99 МОм
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Частотный выход: 35 МГц
Частота дискретизации: 125 Мвыб / с
Вертикальное разрешение: 14 бит
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Измеряемые параметры: напряжение DC/AC, ток DC/AC, сопротивление, емкость, частота, тест диодов
Диапазон измерения напряжения DC/AC: 200 мВ - 1000 В / 200 мВ - 750 В
Диапазон измерения тока DC/AC: 200 мкА - 10 А
Диапазон измерения сопротивления: 200 Ом – 20 МОм
Диапазон измерения емкости: 2 нФ – 2 мФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Хранение и считывание осциллограмм
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Частота: 9 кГц - 1,5 ГГц
Пропускная способность в реальном времени: 10 МГц
Режимы измерений: GPSA, RTSA, VNA
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Диапазон частот: 9 кГц - 1,6 ГГц
Общая амплитудная погрешность: < 3 дБ
Средний уровень шума: < 130 дБм
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Диапазон частот: 9 кГц - 1 ГГц
Общая амплитудная погрешность: < 0,7 дБ
Средний уровень шума: до 160 дБм
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Поддержка операционных систем Windows, Linux
Частота: 35 МГц - 6,2 ГГц
Входное сопротивление: 50 Ом
Аккумулятор: 3000 мАч
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
