Спектральный и векторный сетевой анализатор Siglent SVA1032X
911 140 ₽
911 140 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27491
Модель (серия)
SVA1032X
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SVA1032X
Артикул (код товара)
27491
Модель (серия)
SVA1032X
Страна производства
Китай
Гарантия, мес.
12
Диапазон полосы пропускания
Средний уровень шума
161 дБм
Тип спектроанализатора
Цифровой
Настольный (стационарный)
Настольный (стационарный)
Принцип действия
Мин. частота
9 кГц
Макс. частота
3,2 ГГц
Вес (кг)
5,2
Сложность
2
Встроенный дисплей
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
GPIB
LAN
GPIB
Вид исполнения
Настольное
Описание Siglent SVA1032X
Технические характеристики Siglent SVA1032X
| Диапазон частот | 9 кГц - 3,2 ГГц |
| Разрешение по частоте | 1 Гц |
| Диапазон частот векторного сетевого анализатора | 100 кГц - 3,2 ГГц |
| Диапазон полосы пропускания | 1 Гц - 1 МГц |
| Средний уровень шума | - 161 дБм/Гц |
| Фазовый шум SSB | <-98 дБн/Гц |
| Перехват третьего порядка (TOI) | + 10 дБм |
| Общая точность амплитуды | < 0,7 дБ |
| Генератор отслеживания | 100 кГц ~ 3,2 ГГц |
| Измерение VNA | вектор S11, вектор S21 |
| Динамический диапазон VNA | 90 дБ |
| Расстояние до разлома | локатор анализа временной области |
| Расширенные измерения | CHP, ACPR, OBW, CNR, гармоники, TOI, монитор |
| Тест на электромагнитные помехи | фильтр электромагнитных помех и квазипиковый детектор, логарифмическая шкала и предельная линия |
| Анализ модуляции | AM, FM, PM, ASK, FSK, MSK, PSK, QAM |
| Возможность удаленного управления | SCPI / Labview / IVI на основе USB-TMC / VXI-11 / Socket / Telnet |
| Пульт дистанционного управления | NI-MAX, веб-браузер, программное обеспечение Easy Spectrum, файловый менеджер |
| Функция векторного сетевого анализатора | есть |
| Тестирование кабелей и антенн на основе анализа временной области | есть |
| Режим измерения EMI | есть |
| Частота | |
| Диапазон | 0 Гц, 100 Гц до максимальной частоты |
| Точность | ± размах / (количество точек отображения - 1) |
| Внутренний источник ссылок | |
| Опорная частота | 10.000000 МГц |
| Точность / погрешность | ±[(время с момента последней регулировки × скорость старения частоты) + температурная стабильность + начальная точность калибровки] |
| Первоначальная точность калибровки | < 1 частей на миллион |
| Температурная стабильность | <1 ppm/год, 0 ~ 50 ° С |
| Скорость старения частоты | < 0,5 ppm/первый год, 3,0 ppm/20 лет |
| Маркер | |
| Разрешение маркера | размах / (количество точек отображения - 1) |
| Неопределенность маркера | ± [индикация частоты × неопределенность опорной частоты + 10% × полоса разрешения + ½ * разрешение маркера + 1 Гц] |
| Разрешение счетчика частоты | 0,1 Гц |
| Пропускная способность | |
| Полоса разрешения (-3 дБ) | 1 Гц ~ 1 МГц, в последовательности 1-3-10 |
| Коэффициент формы фильтра разрешения | < 4,8 : 1 (60 дБ:3 дБ), гауссовоподобный |
| Неопределенность RBW | < 5 % |
| Полоса пропускания видеосигнала (-3 дБ) | 1 Гц ~ 3 МГц, в последовательности 1-3-10 |
| Неопределенность VBW | < 5 % |
| Развертка и триггер | |
| Время уборки | от 1 мс до 3200 с |
| RBW |
уборка: 30 Гц ~ 1 МГц БПФ: 1 Гц ~ 10 кГц |
| Правило подметания | одиночный, непрерывный |
| Источник триггера | бесплатно, видео, внешний |
| Внешний триггер | уровень 5 В TTL, нарастающий фронт/падающий фронт |
| Амплитуда и уровень | |
| Диапазон измерения |
DANL до +10 дБм, 100 кГц ~ 1 МГц, предусилитель выключен DANL до +20 дБм, 1 МГц ~ 7,5 ГГц, предусилитель выключен |
| Референтный уровень | - от 200 дБм до +30 дБм, шаг 1 дБ |
| Предусилитель | 20 дБ (ном.) |
| Входное затухание | 0 ~ 30 дБ, шаг 1 дБ |
| Максимальное входное напряжение постоянного тока | + /- 50 В |
| Максимальная средняя мощность | 30 дБм, 3 минуты, fc≥10 МГц, att > 20 дБм, предусилитель выключен |
| Максимальный уровень повреждения | 33 дБм, фк ≥ 10 МГц, att > 20 дБм, предусилитель выключен |
| Уровень отображения | |
| Логарифмическая ось уровня | от 1 дБ до 200 дБ |
| Линейная ось уровня | 0 до контрольного уровня |
| Единицы измерения оси уровня | дБм, дБмВ, дБмкВ, дБмкА, Вольт, Ватт |
| Количество точек отображения | 751 |
| Количество следов | 4 |
| Детекторы следов | положительный пик, отрицательный пик, выборка, нормальный, средний (напряжение/СКЗ/видео), квазипик |
| Трассировка функций | очистить запись, макс. удержание, мин. удержание, просмотр, пусто, среднее, математика |
| Фазовый шум SSB | |
| Компенсация | 20° С до 30 °C, fc = 1 ГГц, нормализовано до 1 Гц |
| 10 кГц |
- 95 дБн/Гц - 98 дБн/Гц (тип.) |
| 100 кГц |
- 96 дБн/Гц - 97 дБн/Гц (тип.) |
| 1 МГц |
- 115 дБн/Гц - 117 дБн/Гц (тип.) |
| Отображаемый средний уровень шума (DANL) | |
| Компенсация | 20 °С до 30 °C, att = 0 дБ, RBW = 1 Гц, детектор выборки, следовое среднее > 50, TG выключен |
| Предусилитель выкл. |
100 кГц ~1 МГц: - 107 дБм, - 111 дБм (тип.) 1 МГц~10 МГц: - 132 дБм, - 136 дБм (тип.) 10 МГц~200 МГц: - 137 дБм, - 141 дБм (тип.) 200 МГц~1,5 ГГц: - 135 дБм, - 139 дБм (тип.) 1,5 ГГц~3,2 ГГц: - 126 дБм, - 132 дБм (тип.) |
| Предусилитель вкл. |
100 кГц ~1 МГц: - 132 дБм, - 137 дБм (тип.) 1 МГц~10 МГц: - 148 дБм, - 154 дБм (тип.) 10 МГц~200 МГц: - 156 дБм, - 161 дБм (тип.) 200 МГц~1,5 ГГц: - 155 дБм, - 158 дБм (тип.) 1,5 ГГц~3,2 ГГц: - 145 дБм, - 149 дБм (тип.) |
| Частотная характеристика | |
| Компенсация | 20° С до 30 °C, относительная влажность от 30% до 70%, att = 20 дБ, относительно 50 МГц |
| Предусилитель выкл. | ±0,8 дБ, ±0,4 дБ (тип.) |
| Предусилитель вкл. | ±1,2 дБ, ±0,6 дБ (тип.) |
| Погрешность и точность | |
| Разрешение полосы пропускания переключение неопределенности |
логарифмическое разрешение относительно RBW = 10 кГц ± 0,2 дБ (ном.) |
| Входное затухание переключение неопределенности |
20° С до 30 °C, fc = 50 МГц, предусилитель выключен, относительно att = 20 дБ ±0,5 дБ |
| Абсолютная амплитуда точность |
20° С до 30 °C, fc = 50 МГц, RBW = VBW = 1 кГц, att = 20 дБ, пиковый детектор, 95% надежность ±0,4 дБ, входной сигнал -20 дБм, предусилитель выключен ±0,6 дБ, входной сигнал -40 дБм, предусилитель включен |
| Общая амплитудная точность |
20° С до 30 °C, fc>100 кГц, входной сигнал -50 дБм ~ 0 дБм, att = 20 дБ, RBW=VBW=1 кГц, пиковый детектор, предусилитель выключен, надежность 95% ± 0,7 дБ |
| КСВ на входе РЧ | < 1,5 (ном.) |
| Искажения и ложные ответы | |
| Вторая гармоника искажение (ШИ) |
20° С до 30 °C, fc ≥ 50 МГц, уровень микшера -20 дБм, att = 0 дБ, предусилитель выключен - 65 дБн / +45 дБм (ном.) |
| Перехват третьего порядка (TOI) |
20° С до 30 °C, fc ≥ 50 МГц, два тона -20 дБм с интервалом 100 кГц, att = 0 дБ, предусилитель выключен + 10 дБм (тип.) |
| Компрессия усиления 1 дБ |
20° С до 30 °C, fc ≥ 50 МГц, att = 0 дБ, предусилитель выключен > - 5 дБм (ном.) |
| Остаточный ответ |
20° С до 30 °C, входная нагрузка = 50 Ом, att = 0 дБ < -90 дБм |
| Параметры частоты | |
| Диапазон частот | 100 кГц ~ 3,5 ГГц |
| Разрешение по частоте | 1 Гц, нулевой диапазон |
| RBW, режим развертки | 100 Гц ~ 1 МГц |
| Параметры мощности | |
| Уровень выходного сигнала | - 20 дБм ~ 0 дБм |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | + /-3 дБ (ном.) |
| Нормализация трассировки | ссылка A/B/C/D-> ссылка трассировки |
| КСВН | < 2 (ном.) |
| Соединитель и сопротивление | N-типа, гнездо, 50 Ом |
| Средняя безопасная обратная мощность | 30 дБм (1 Вт) |
| Максимально безопасный уровень реверса | напряжение: ± 50 В |
| Измерение мощности | |
| ТЭЦ, канальная мощность | мощность канала, спектральная плотность мощности |
| ACPR, коэффициент мощности соседнего канала | мощность основного канала, мощность левого канала, мощность правого канала |
| OBW, занимаемая полоса пропускания | занимаемая полоса пропускания, ошибка частоты передачи |
| T-Power, мощность во временной области | интегрированная мощность нулевого диапазона |
| CNR, коэффициент шума несущей | C/N, мощность шума |
| Нелинейное измерение | |
| Гармоническое измерение | максимальное число гармоник 10 |
| TOI, перехват третьего порядка | измерьте произведения третьего порядка из двух тонов |

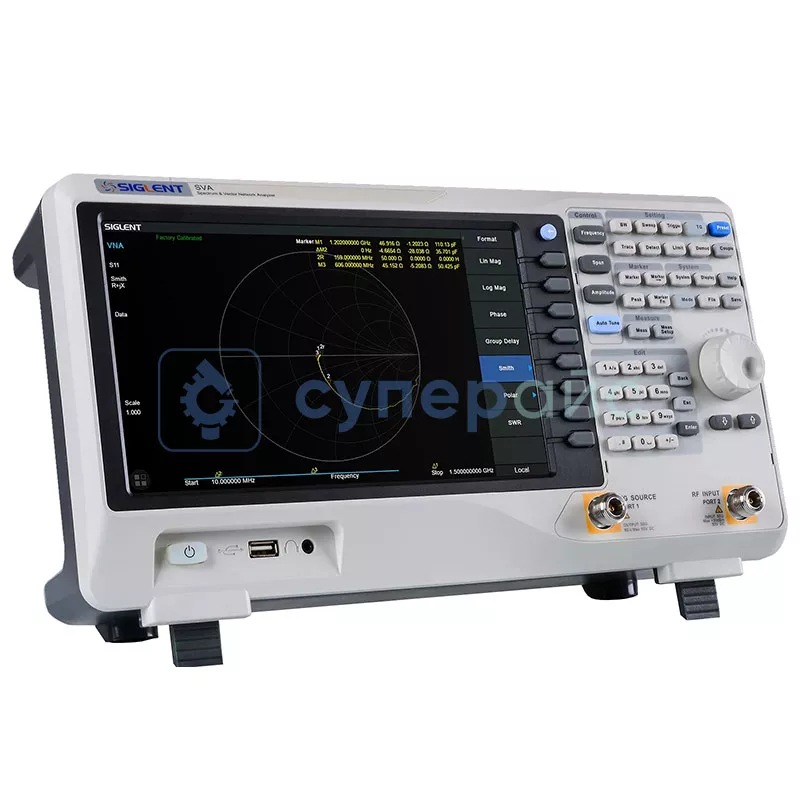

| Векторный сетевой анализатор | |
| Стимул и измерение | |
| Диапазон частот | 100 кГц ~ 3,5 ГГц |
| Измерение | С11, С21 |
| IFBW | 10 кГц |
| Мощность стимула порта 1 | - 20 дБм ~ 0 дБм |
| Формат | линейная магнитная индукция, логарифмическая магнитная индукция, фаза, групповая задержка, КСВ, диаграмма Смита (лин./фаза, логарифм/фаза, действ./импл., R+j*X, G+j*B), полярная диаграмма (лин./фаза, логарифм/фаза, действ./импл.) |
| Очки зачистки | 101~10001, по умолчанию 201 |
| След | 4 трассировки, память, математика, удержание, наложение |
| Маркер | (6+Ref)* 4 следа |
| Калибровка | |
| Направленность калибровки |
S11, логарифмическая диаграмма, среднее=50, >50 МГц > 40 дБ |
| Динамичный диапазон |
100 кГц ~ 10 МГц: 70 дБ (тип.) 10 МГц ~ 1,5 ГГц: 80 дБ (тип.) 1,5 ГГц ~ 3,2 ГГц: 80 дБ (тип.) |
| След шума |
10 кГц RBW, логарифмическая амплитуда, среднее = 50, >10 МГц 0,1 дБ |
| Тип калибровки |
короткий ответ открытый ответ полный 1-портовый (OSL) ответ через улучшенный ответ |
| Комплект для механической калибровки | F503ME, F503FE, F603ME, F603FE, F504MS, F504FS, F604MS, F604FS, 85032B\E, 85033E, 85032F, комплект пользовательских калибровок |
| Расширения портов | порт 1, порт 2, автоматически открытый порт 1 |
| Система Z0 | 50 Ом |
| Фактор скорости | 0,1 ~ 1 |
| Расстояние до режима неисправности | |
| Расстояние до разлома | |
| Максимальное расстояние (метры) | (76800 x Фактор скорости)/(Конечная частота - Начальная частота (МГц)) |
| Разрешение (метры) | (150 x Фактор скорости)/(Частота остановки - Частота запуска (МГц)) |
| Окна | прямоугольный, хэмминга |
| Калибровка | полный 1-портовый (OSL) |
| Фактор скорости | 0,1 ~ 1 |
| Режим измерения EMI | |
| Измерение | |
| Просмотр измерений | сканирование частот, измеритель, список сигналов |
| Последовательность предварительного соответствия | сканирование, Поиск, Измерение |
| Фильтр электромагнитных помех RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц (в соответствии с CISPR 16-1-1) |
| Неопределенность RBW | < 5% (ном.) |
| Детектор | пиковое, среднее напряжение, квазипиковое (в соответствии с CISPR 16-1-1) |
| Время выдержки | 0 мкс ~ 10 с |
| RBW / шаги | 0.1, 0.3, 0.5, 1, 2, 3 |
| Исправления | 4 |
| Ограничить и проследить | 3 |
| Предельные стандарты | EN550xx, GB9254, FCC Часть 15, определяется пользователем |
| Отчет | список сигналов |
| Частотная шкала | линейный, логарифмический |
| Входы и выходы | |

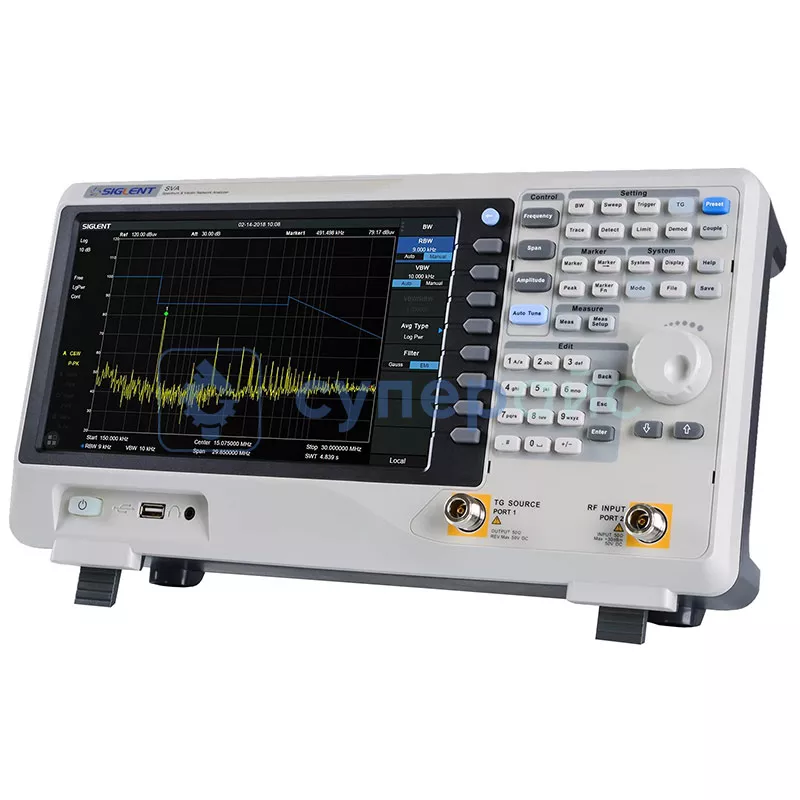

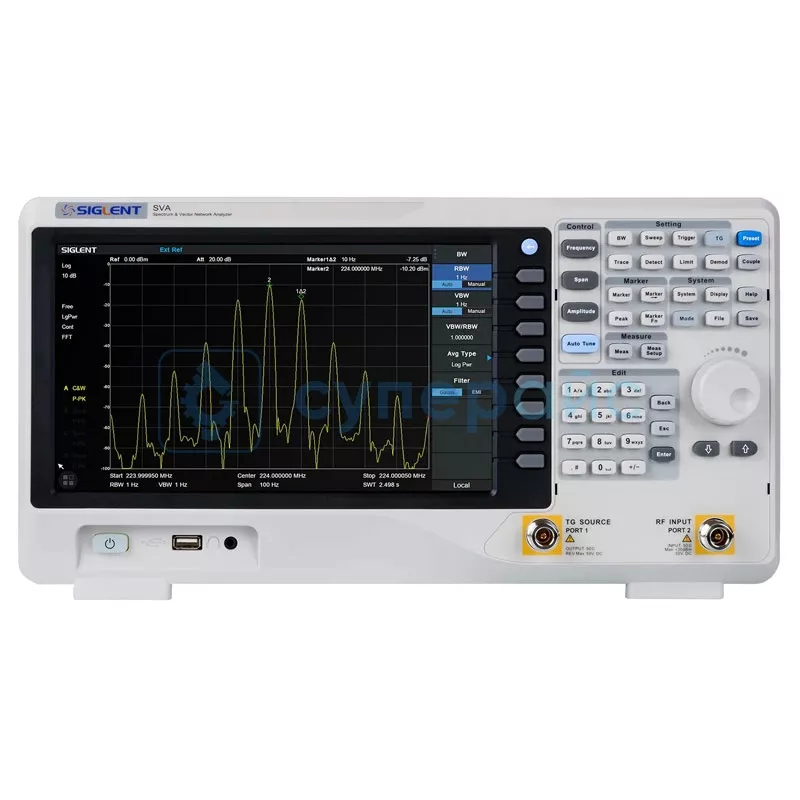

| Передняя панель | |
| ВЧ вход, порт 2 | гнездо N-типа, 50 Ом (ном.) |
| Источник TG, порт 1 | гнездо N-типа, 50 Ом (ном.) |
| USB-хост | разъем USB-A, версия 2.0 |
| Разъем для наушников | 3,5 мм |

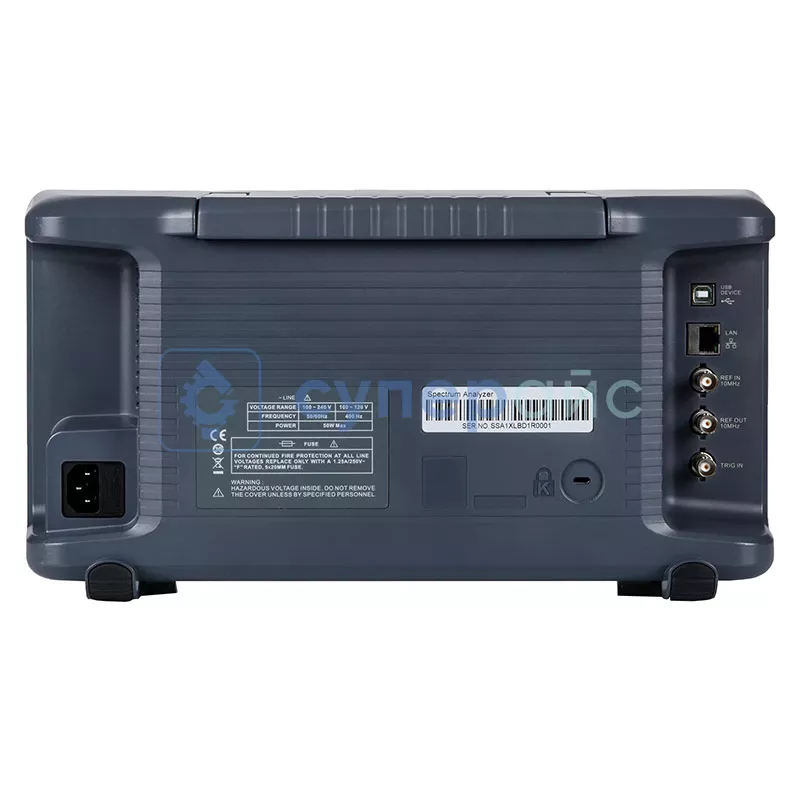

| Задняя панель | |
| USB-устройство | разъем USB-B, версия 2.0 |
| Локальная сеть | база 10/100, RJ-45 |
| Опорный выход 10 МГц | 10 МГц, >0 дБм, гнездо типа BNC, 50 Ом (ном.) |
| Опорный вход 10 МГц | 10 МГц, от -5 до +10 дБм, гнездо типа BNC, 50 Ом (ном.) |
| Внешний триггерный вход | 200 Гц, 9 кГц, 120 кГц, 1 МГц (в соответствии с CISPR 16-1-1) |
| Фильтр электромагнитных помех RBW (-6 дБ) | уровень 5 В TTL, гнездо типа BNC, 10 кОм |
| Дистанционное управление | |
| Интерфейс связи | локальная сеть, USB-устройство, USB-хост (адаптер USB-GPIB) |
| Возможность удаленного управления |
SCPI / Labview / IVI на основе USB-TMC / VXI-11 / Socket / Telnet; NIMAX; Веб-браузер (с поддержкой HTML 5); ПО Easy Spectrum; проводник файлов (FTP) |
| Общие характеристики | |
| Дисплей | TFT LCD, 1024 х 600, 10,1-дюймовый мультисенсорный экран |
| Интерфейс | LAN, USB Device, USB Host (USB-GPIB) |
| Хранилище |
внутреннее (Flash) 256 МБ внешнее (USB-накопитель) 32 ГБ |
| Источник питания | 100 - 240 В, 50/60 Гц или 100 - 120 В 400 Гц |
| Потребляемая мощность | 35 Вт |
| Рабочая температура | 0 - 40 °С |
| Температура хранения | -20 - 70 °С |
| Габариты изделия | 393 х 207 х 116,5 мм |
| Вес нетто | 4,4 кг |
| Вес брутто | 5,2 кг |
| Комплектация |
анализатор спектра Siglent SVA1032X - 1 шт; кабель питания - 1 шт; USB кабель - 1 шт; руководство пользователя – 1 шт |
Документация и ПО Siglent SVA1032X
Название
Язык
Версия
Размер и тип
Руководство пользователя для анализаторов спектра Siglent SVA1000X / SSA3000X-R / SSA3000X Plus
Язык:
Английский
Размер и тип:
3,17 МБ,
PDF
Руководство по программированию анализаторов спектра Siglent SVA1000X / SSA3000X-R / SSA3000X Plus
Язык:
Английский
Версия:
PG0703P_E02B
Размер и тип:
3,84 МБ,
PDF
Отзывы Siglent SVA1032X
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11912
Модель (серия):
HPS2817D
Производитель:
HELPASS
Страна производства:
Гарантия, мес.:
12
Диапазон измерения сопротивления:
0,00001 Ом – 99,9999 МОм
Диапазон измерения ёмкости:
0,00001 пФ – 999999 мкФ
Диапазон измерения индуктивности:
0,00001 мкГн – 99999,9 Гн
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23328
Модель (серия):
10815TG
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон полосы пропускания:
10 Гц - 3 МГц
Вес (кг):
5
Сложность:
2
Встроенный дисплей:
Да
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3009
Модель (серия):
DM3058E
Производитель:
RIGOL
Страна производства:
Гарантия, мес.:
36
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16897
Модель (серия):
HDG3022B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
64 Мб
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23328
Модель (серия):
10815TG
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон полосы пропускания:
10 Гц - 3 МГц
Вес (кг):
5
Сложность:
2
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
912
Модель (серия):
DSA815
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Диапазон полосы пропускания:
100 Гц - 1 MГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17405
Модель (серия):
S1010
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26250
Модель (серия):
SA6
Производитель:
HTOOL
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
200 кГц
Вес (кг):
0,5
Сложность:
2
Встроенный дисплей:
Да
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27491
Модель (серия):
SVA1032X
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Последовательный (сканирующий)
Вес (кг):
5,2
Сложность:
2
Встроенный дисплей:
Да
