Частотомер PLJ-0802-E (1-1200МГц)

Код товара: 776

Array
(
    [0] => Array
        (
            [ID] => 4286
            [SRC] => /upload/iblock/570/57079c8bea4f65e5a9ed0c709436a809.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 4287
            [SRC] => /upload/iblock/bb5/bb5acc7e99275543f3895d7c8bc48971.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 4288
            [SRC] => /upload/iblock/560/560cd3347206ad0c9397cf2d3a9bae56.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 20909
            [SRC] => /upload/iblock/c53/c5312ba276df514d58815f33281c0fcd.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 20910
            [SRC] => /upload/iblock/93f/93f5a6efc8545a00acffe5f412ed7e3c.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Частотомер PLJ-0802-E (1-1200МГц)
Частотомер PLJ-0802-E (1-1200МГц)
Частотомер PLJ-0802-E (1-1200МГц)
Частотомер PLJ-0802-E (1-1200МГц)
Частотомер PLJ-0802-E (1-1200МГц)
999 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PLJ-0802-E

Основные характеристики частотомера
Диапазон частот 1 МГц - 1200 МГц
Ручной режим диапазон частот двухступенчатая настройка значения промежуточной частоты 0 - 99,9999 МГц шаг 100 Гц ( смещение ПЧ (IF) в плюс или минус)
Точность ± 100 Гц
Время измерения 0,64 с
Автоматическое сохранение настроек есть
Опорный генератор управляемый напряжением кварцевый генератор 13000 МГц (VC-TCXO в корпусе 5032) со стабильностью частоты ± 2.5 ppm

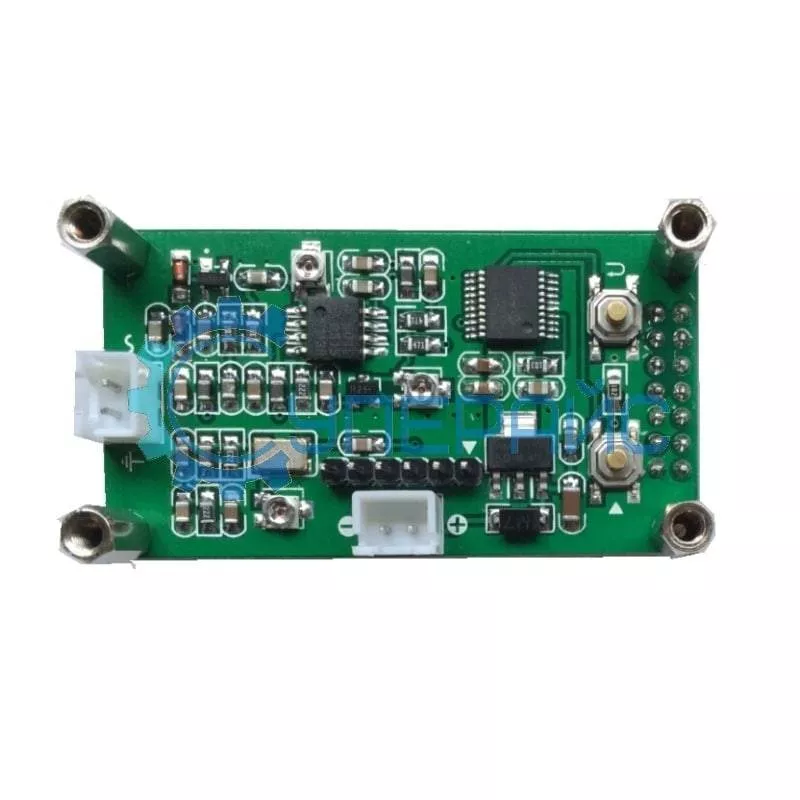

Синтезатор частот HM8134-2
Микроконтроллер, центральный чип PIC16F648A Microchip
Разъёмы DC IN (питание): HX2.54-2P socket
RF IN (вход сигнала): HX2.54-2P socket
ICSP (интерфейс программирования): 2.54-6P Pin
Общие характеристики

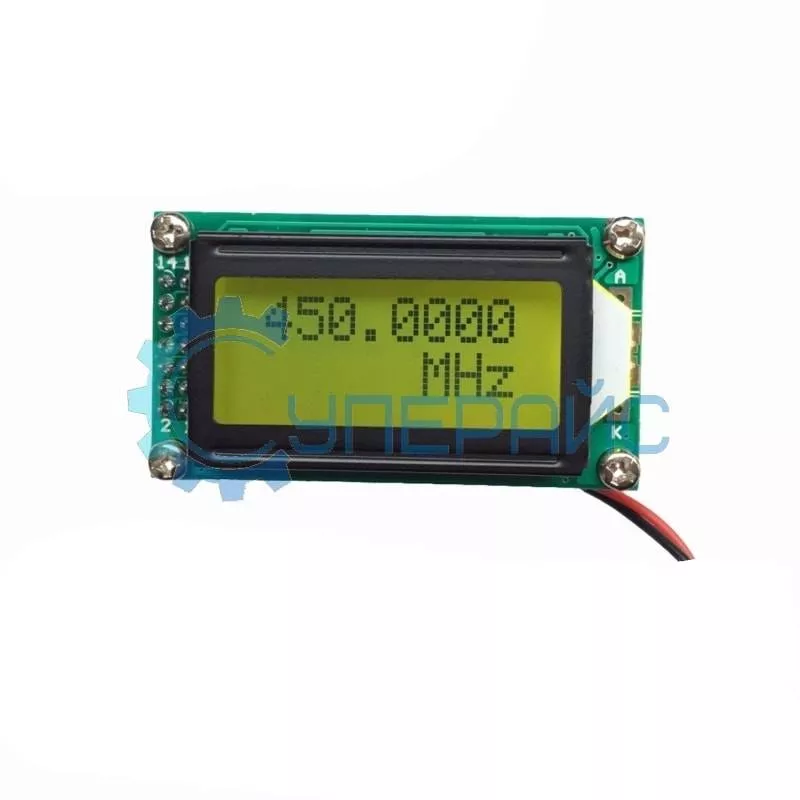

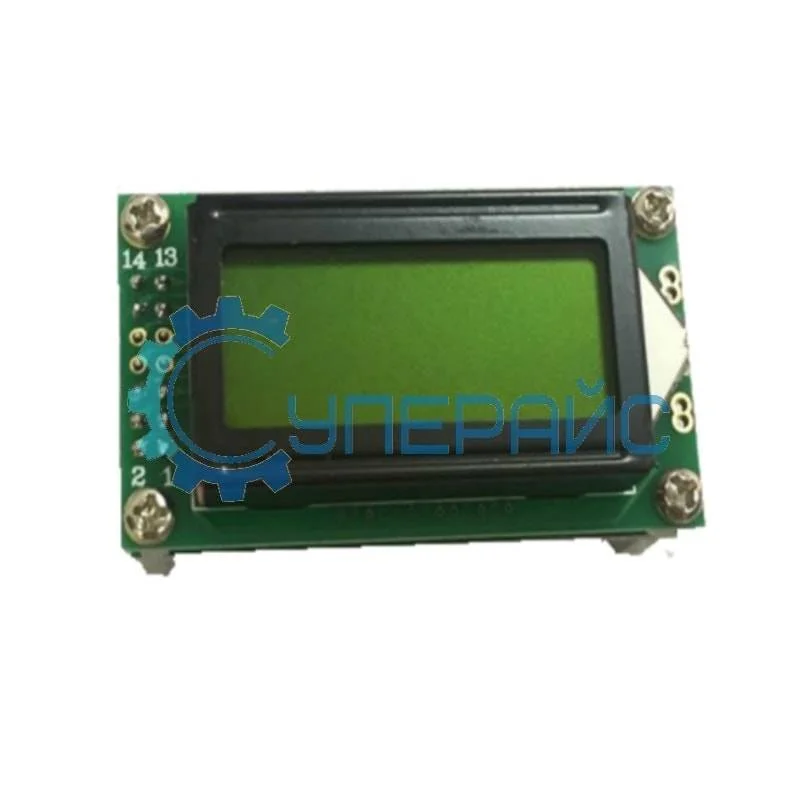

Дисплей LCD дисплей 0802 (8 символов, 2 строки) с подсветкой
Питание DC 9 - 12 В (с защитой от перефазировки)
Мощность 55 мА
Температура хранения -30 - +60 °C
Рабочая температура 0 - +40 °C
Габариты 58 х 32 х 27 мм
Вес прибора 40 г

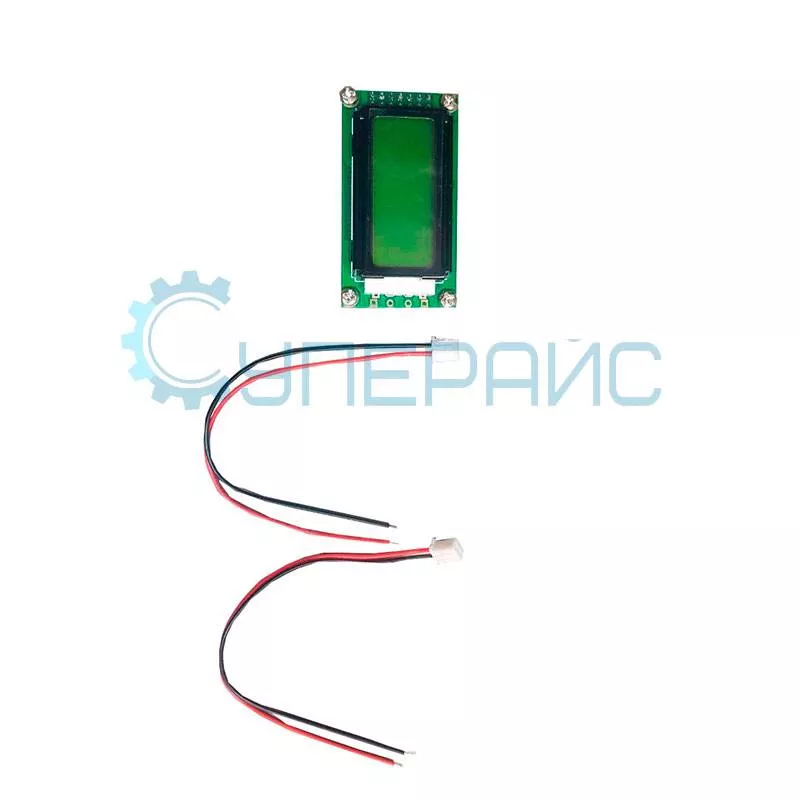

Комплектация частотомер PLJ-0802-E – 1 шт

Таблица зависимости чувствительности от частоты:

Частота (МГц) 5 10 30 60 100 150 200 300 450
Чувствительность (мВ RMS) 35 20 10 3 3 4 8 15 12
Частота (МГц) 500 550 600 700 800 900 1000 1100 1200
Чувствительность (мВ RMS) 14 30 65 80 80 35 175 270 310

Частотомер LCD до 1,2 ГГц для замеров частоты передатчиков, приемников и генераторов сигнала в ВЧ/СВЧ диапазоне

Цифровой частотомер на pic контроллере PIC16F648A можно использовать для работы в виде отдельного прибора и встраиваемого модуля. Широкий диапазон, от 1 до 1200 МГц, простой, недорогой цифровой светодиодный индикатор, программируемость и "заточенность" на работу с трансиверами позволяют использовать его для измерения частоты в самых совершенных изделиях.

Частотомер с дисплеем LCD 0802 также имеет ручной выбор режима диапазона частот, с шагом 100 Гц и точностью +/- 100 Гц. Схема позволяет корректировать действия микроконтроллера. Для этого на плате имеется вход ICSP: 2.54-6P.

Особенности и возможности: вопросы и ответы

  • Может ли частотомер с динамической индикацией оценивать частоты GSM? — Да, так как способен измерять частоты с приемлемой точностью до 2,4 ГГц.
  • Стабилизирована ли частота опорного кварцевого генератора? — Температурная компенсация, управляемая напряжением, даёт точность ±2.5 ppm.
  • Работает ли прибор без прерывания таймера? — Алгоритм управления временем измерения позволяет это делать.
  • Как часто обновляются показания дисплея? — Период составляет: 0,64 с.
  • Отображает ли экран промежуточные частоты, с их добавлением или вычетом? — Да, эти режимы настраиваются.
  • Шкала корректируема? — Имеется 8 градаций яркости. Начальные нули гасятся. Есть фильтр отображения неверной частоты.
  • Заданные параметры сохраняются? — Да, и восстанавливаются при включении.

Дополнительные особенности

Частотомер с динамической индикацией автоматически выбирает каналы. При слабом сигнале, для надёжности, можно выбрать ручное переключение. Программа микроконтроллера реализует 2-х ступенчатую настройку значений ПЧ, с минимальным инкрементом настройки 100 Гц. Возможно конфигурирование смещения ПЧ в положительную или отрицательную сторону. Если питающее напряжение недостаточно стабилизировано, то после диодного моста БП надо добавить конденсатор на 2000 мкФ. Частота опорного генератора устанавливается производителем по рубидиевому эталону и не требует коррекции.
