Частотомер 0,01Гц-2,4ГГц Victor VC3165
Частотомер 0,01Гц-2,4ГГц Victor VC3165
Частотомер 0,01Гц-2,4ГГц Victor VC3165
Частотомер 0,01Гц-2,4ГГц Victor VC3165
Частотомер 0,01Гц-2,4ГГц Victor VC3165
4 999 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Victor VC3165

Основные характеристики частотомера
Вход CH A (0,01 Гц – 50 МГц)
Диапазон частот DC: 0,01 Гц – 100 Гц
AC: 100 Гц – 50 МГц
Чувствительность 30 мВ эфф. / 50 мВ эфф
Связь с источником сигнала DC (непосредственно) / AC (по переменной составляющей)
Входной импеданс 1 МОм / 35 пФ
Аттенюатор х1, х20
Режим синхронизации ручная регулировка
Максимальное входное напряжение 30 В (размах + постоянная составляющая)
Вход CH B (50 МГц – 2,4 ГГц)
Диапазон частот 50 МГц – 2,4 ГГц
Чувствительность 50 мВ эфф. / 200 мВ эфф
Связь с источником сигнала только по переменной составляющей
Входной импеданс 50 Ом
Максимальное входное напряжение 3 В эфф.
Аттенюатор х1, х20
Режим синхронизации ручная регулировка
Максимальное входное напряжение 3 В (размах + постоянная составляющая)
Разрешающая способность зависит от времени счета, не менее 5 знаков при минимальном времени счета
Задающий генератор
Временной дрейф ± 2 х 10-5/месяц
Температурный коэффициент ± 1 х 10-5 в диапазоне 10°С - 40°С
Зависимость от питающей сети ± 1 х 10 -7 в диапазоне ±10%
Интервал счета плавная регулировка от 100 мсек до 10 сек, или 1 период входного сигнала, в зависимости от того, что больше
Погрешность измерений точность кварцевого генератора х частота ± 1 единица счета
Общие характеристики
Дисплей 8-ми разрядный LED, размер цифр 19 х 12,5 мм, индикация шагов, частоты, КГц/сек и МГц/мсек
Питание 220 В ± 10%, 50/60 Гц
Потребляемая мощность
30 мА
Температура хранения -30 - +60 °C
Рабочая температура 0 - +40 °C
Габариты прибора   270 мм x 215 мм x 100 мм
Габариты печатной платы 80 мм х 53 мм
Вес прибора 2,1 кг

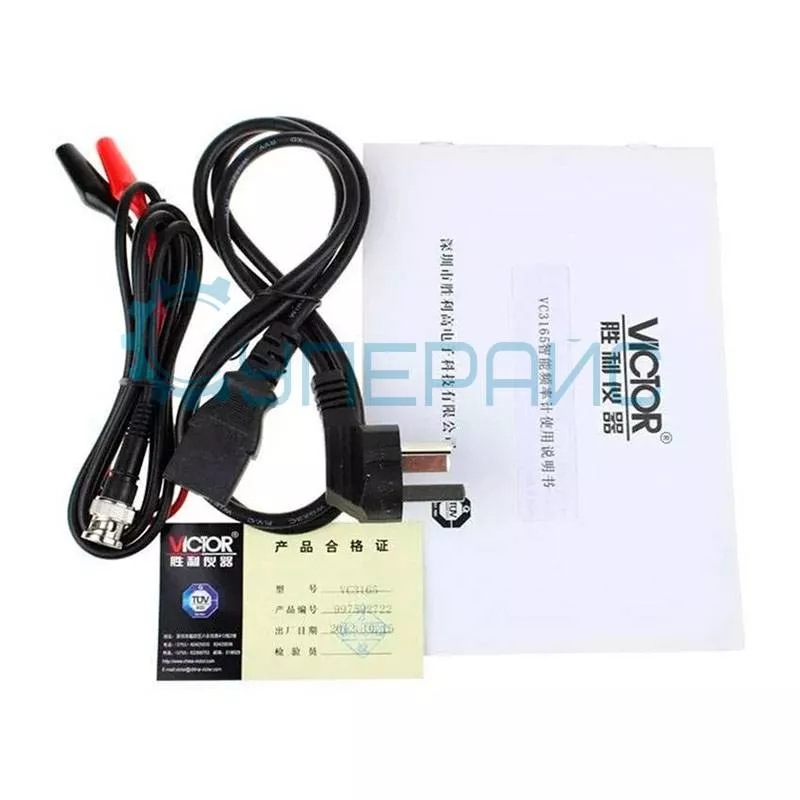

Комплектация частотомер VC3165 Victor – 1 шт
шнур питания – 1 шт

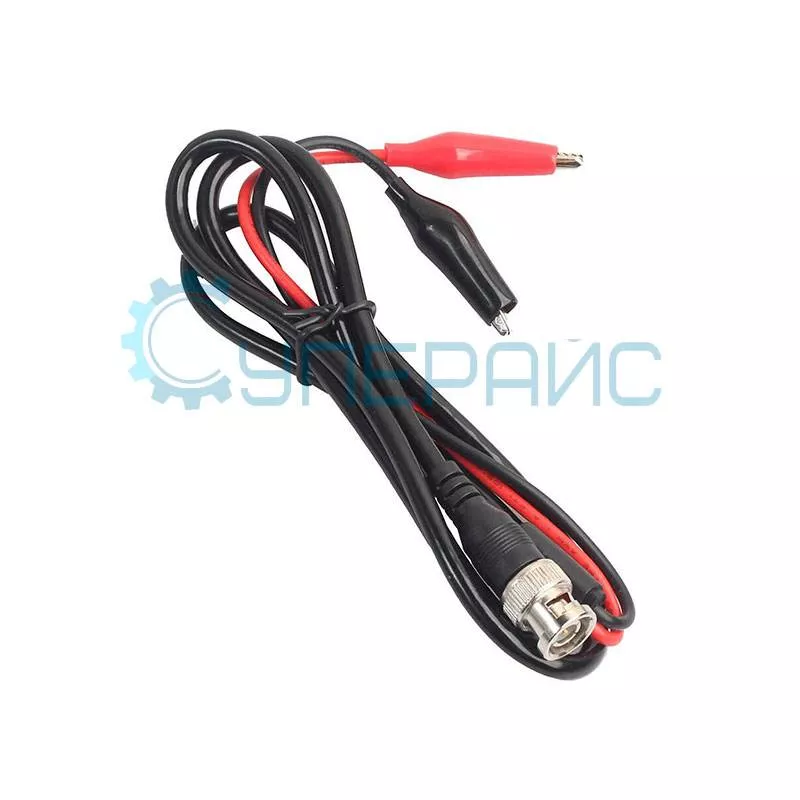

BNC - кабель – 1 шт
инструкция по эксплуатации – 1 шт

Victor VC3165 – недорогой частотомер до 2.4 ГГц для измерения частоты и периода повторения

Высокоточный лабораторный частотомер Victor VC3165 многофункционален и разработан для измерения частот в максимально широком диапазоне. Цифровой измерительный прибор предназначен для особо точных значений частот, которые лежат в исключительно широких пределах. Цена, возможности и компактность сочетаются в нём наилучшим образом. На форумах радиолюбителей, инженеров и ученых содержится много положительных замечаний. Отзыв о том, что лабораторный частотомер Victor VC3165 верно им служит, непременно присутствует во мнениях пользователей.

Особенности диапазона измеряемых частот

Для увеличения точности измерений прибор имеет два входа: для низких и высоких частот. Граница — 50 МГц. Минимальная фиксированная частота предельно низка — 0,01 Гц. В этом случае период колебаний, который также измеряет Victor 3165, равен 100 с. Фактически, частотомер становится секундомером. Такая техника существует. Максимальная измеряемая частота превосходит GSM на 0,5 ГГц. Благодаря использованию в приборе уникальных полупроводниковых компонентов, работа с приборами мобильной связи становится возможной.

Следует обратить внимание на разные амплитудные значения напряжения диапазонов. При работе можно использовать встроенный аттенюатор (30 Вmax X 20 = 600 В). В иных случаях применяется добавочное сопротивление. Переключатель AC/DC даёт возможность измерять частоту тока, как с постоянной составляющей, так и без неё.

Особенности лабораторного частотомера VC3165:

  • измерение интервалов времени и отношения частот;
  • переключение режимов микропроцессором;
  • схема контроля температуры для снижения температурного дрейфа (k=0,0000001 в интервале от 10 до 40 °C);
  • такой же коэффициент дрейфа при колебаниях напряжения в сети — до ± 10%;
  • высокая чувствительность — от 50 мВ;
  • ручная регулировка интервала времени замера частоты;
  • светодиодная индикация режимов;

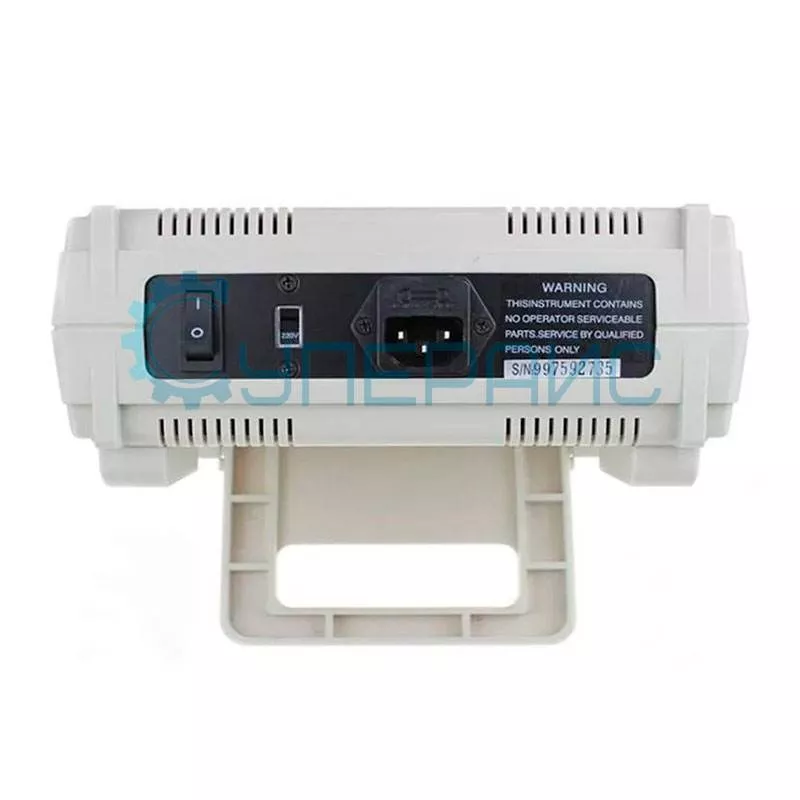

  • устойчивая откидная подставка;
  • малая потребляемая от сети мощность (5 Вт).

Приобрести высокоточный частотомер VC3165 в Москве вы можете по адресу: Каширское шоссе 24, строение 7, офис №5. Также вы можете оформить заказ на сайте.

Видеообзоры:
Видео обзор Victor VC3165 - недорогого из существующих на рынке частотомеров до 2.4 ГГц
О.П. Сельчихин
Цитата
О.П. Сельчихин пишет:
Спасибо в очередной раз. Генератор получил как всегда быстро и вовремя. Приборчик работает. Единственно мелкая проблема была, что вилка трехконтактная на кабеле. Нужен переходник. К счастью сам кабель стандартный, прекрасно подходит компьютерный кабель питания, так что обошлось без дополнительного похода за переходником. Ну еще и надписи с иероглифами на приборе. Маркером пришлось подписать где что. Из особенностей прибора, если выбран не тот диапазон показания на экране скачут странные. Что поначалу смущало.Для правильных измерений нужно знать хотя бы приблизительно частоту сигнала. Но это уже придирки. Сами измерения прибор производит достаточно точно. В принципе доволен. Спасибо за хорошую работу.
Описался. Не генератор же, конечно, а частотомер. Заработался)
Имя Цитировать
О.П. Сельчихин
Спасибо в очередной раз. Генератор получил как всегда быстро и вовремя. Приборчик работает. Единственно мелкая проблема была, что вилка трехконтактная на кабеле. Нужен переходник. К счастью сам кабель стандартный, прекрасно подходит компьютерный кабель питания, так что обошлось без дополнительного похода за переходником. Ну еще и надписи с иероглифами на приборе. Маркером пришлось подписать где что. Из особенностей прибора, если выбран не тот диапазон показания на экране скачут странные. Что поначалу смущало.Для правильных измерений нужно знать хотя бы приблизительно частоту сигнала. Но это уже придирки. Сами измерения прибор производит достаточно точно. В принципе доволен. Спасибо за хорошую работу.
Имя Цитировать
operator
Цитата
Петр Кенс пишет:
[QUOTE]  operator  пишет:
Вы можете ознакомиться с инструкцией на сайте в разделе «Статьи и инструкции». [/QUOTE]Просмотрел сайт, но раздела "Статьи и инструкции" не нашел. Есть раздел "Статьи и видео". Не подскажете, где этот раздел?
Здравствуйте, Петр Васильевич! Еще раз приносим Вам свои искренние извинения за расхождение предоставленной информации. Раздел «Статьи и инструкции» находится непосредственно в карточке товара, внизу после описания технических характеристик прибора. Для вашего удобства прикрепляем инструкцию: Инструкция по эксплуатации для частотомера Victor VC3165. В случае если Вас не устраивает полученный прибор, мы можем Вам предоставить возможность возврата товара. В ближайшее время с Вами свяжется наш специалист для решения возникшей проблемы. Надеемся на Ваше понимание!

С уважением, Администрация интернет-магазина Суперайс

Имя Цитировать
Петр Кенс
Цитата
operator пишет:
Вы можете ознакомиться с инструкцией на сайте в разделе «Статьи и инструкции».
Просмотрел сайт, но раздела "Статьи и инструкции" не нашел. Есть раздел "Статьи и видео". Не подскажете, где этот раздел?
Имя Цитировать
Петр Кенс
Цитата
operator пишет:
Также производитель предоставил нам официальную инструкцию к прибору в электронном формате на английском языке.
     Очень это все печалит, так как при покупке частотомера я читал инструкцию с Вашего сайта и  рассчитывал на описанную в инструкции функцию - использовать в том числе в качестве тахометра для токарного станка (формирователь импульсов имеется). Теперь еще придется тратиться на покупку тахометра....
     И еще, чтобы не писать в другом месте.... Заказал у Вас лабораторный блок питания и уже сомневаюсь: соответствует ли он заявленным ТХ. Уже стало известно (из общения по телефону с Вашим представителем), что он двухполярный (+- 15 В), хотя в описании об этом нигде не сказано, указывается только БП 30 В. Проверю стабилизацию, коэф. пульсаций - если не соответствует - отправлю обратно. Прошу понять меня правильно.
С уважением, Петр.
Имя Цитировать
operator
Цитата
Петр Кенс пишет:
Сделал короткую видеозапись - отправил Вам на почту, а также  разместил на Ютубе  [URL=https://www.youtube.com/watch?v=tXYfFAbJ4vU&index=1&list=PL-e81opSnF6cBlM0yRXink1ZFC...]

Жду Ваше решение, так как не понимаю, что дальше делать.
Здравствуйте, Петр Васильевич! К сожалению, инструкция, представленная на сайте, не соответствовала действительности. Спасибо, что заметили эту неточность. Мы связались с производителем, и он сообщил, что частотомер имеет трех-ступенчатый переключатель функций и, следовательно, при нажатии на кнопку FUNCTION на дисплее прибора будет отображаться порядковый номер шага: 1, 2 или 3, в зависимости от выбранного Вами диапазона измерения частоты. Также производитель предоставил нам официальную инструкцию к прибору в электронном формате на английском языке. Вы можете ознакомиться с инструкцией на сайте в разделе «Статьи и инструкции». От лица Компании приносим Вам искренние извинения за произошедшую ситуацию и доставленные неудобства.

С уважением, Администрация интернет-магазина Суперайс
Имя Цитировать
Петр Кенс
Сделал короткую видеозапись - отправил Вам на почту, а также  разместил на Ютубе https://www.youtube.com/watch?v=tXYfFAbJ4vU&index=1&list=PL-e81opSnF6cBlM0yRXink1ZFC6b4OHh4

Жду Ваше решение, так как не понимаю, что дальше делать.
Имя Цитировать
operator
Цитата
Петр Кенс пишет:
Петр
Здравствуйте, Петр! Спасибо за обратную связь. Пожалуйста, напишите нам на почту sales@supereyes.ru об этой ситуации как можно подробнее.  В ближайшее время с Вами свяжется наш технический специалист для решения возникшей проблемы. Приносим Вам свои извинения за доставленные неудобства, искренне надеемся на понимание.

С уважением, Администрация интернет-магазина Суперайс.

Имя Цитировать
Петр Кенс
При проверке прибора оказалось,что в инструкции описывается 4 функции, а работают только 3 (отсутствует подсчет импульсов по каналу А). Впрочем, может это неисправность прибывшего прибора? :cry:
