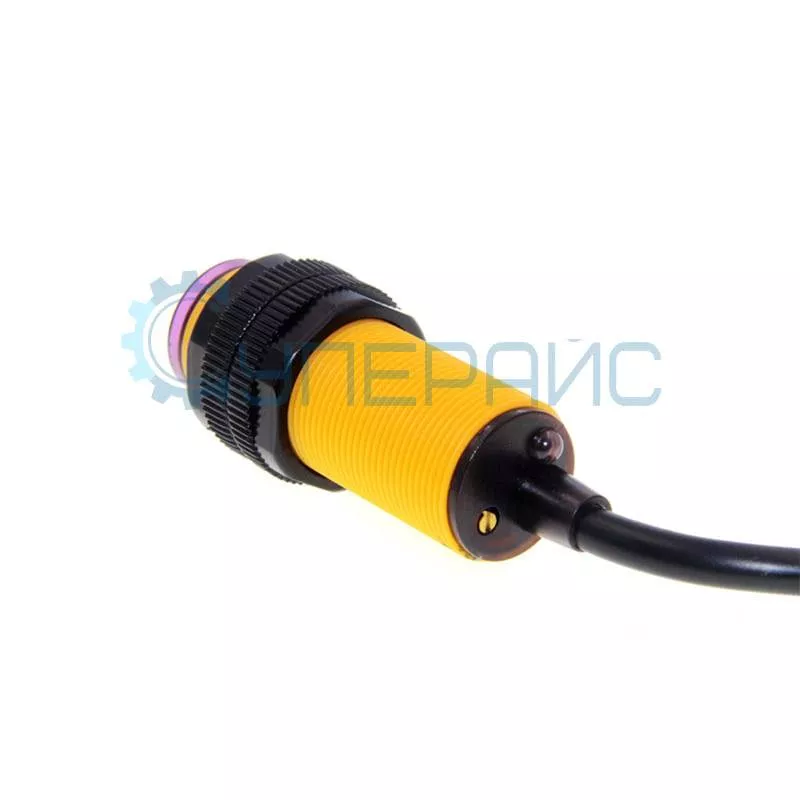

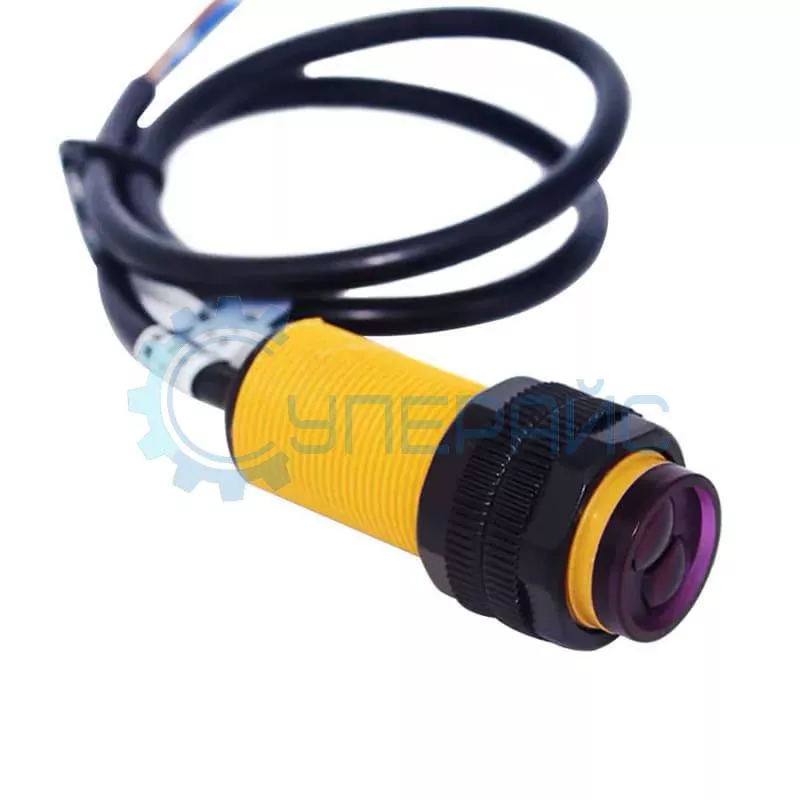

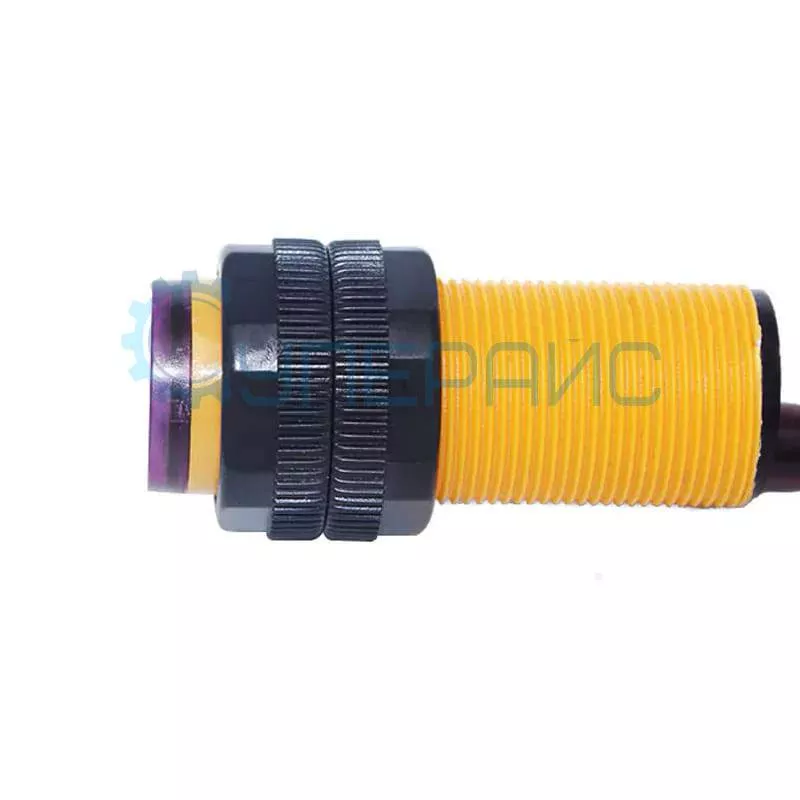

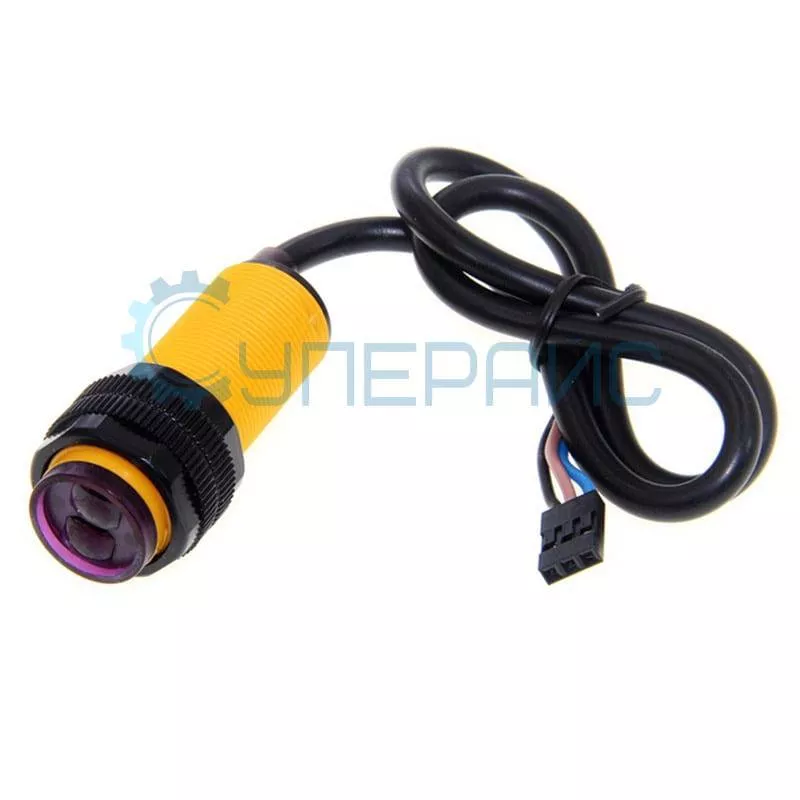

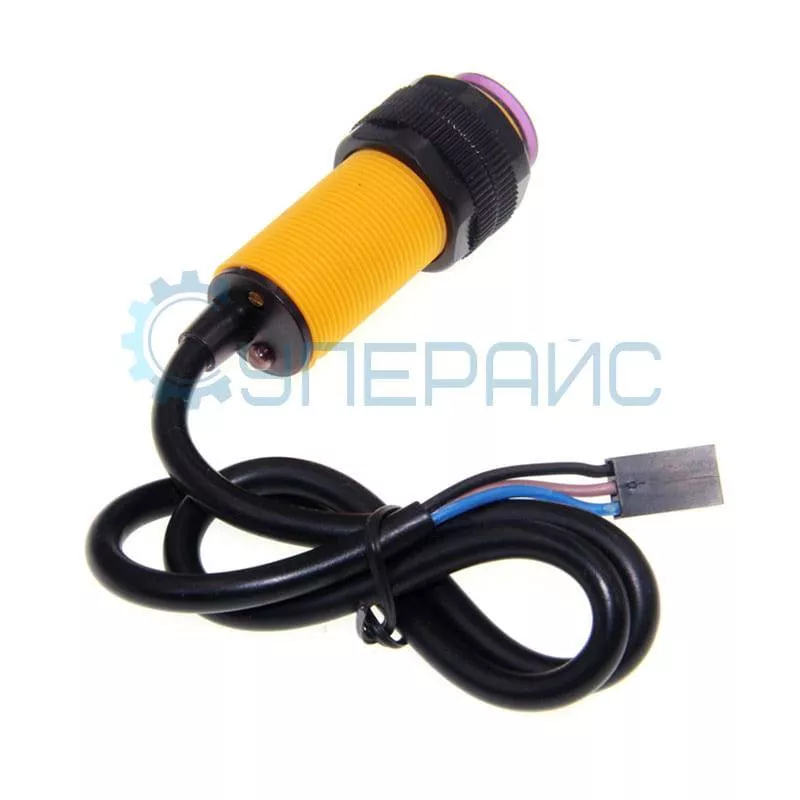

Инфракрасный датчик препятствий E18-D80NK
Инфракрасный датчик препятствий E18-D80NK
Инфракрасный датчик препятствий E18-D80NK
Инфракрасный датчик препятствий E18-D80NK
Инфракрасный датчик препятствий E18-D80NK

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ E18-D80NK

Характеристики датчика препятствий
Рабочее напряжение 3,0 В ~ 5,5 В DC
Рабочий ток 100 мА
Диапазон срабатывания датчика от 6 до 80 см (настраивается при помощи подстроечного резистора в задней части корпуса)
Время реакции 2 мс
Угол обзора < 15 °
Цветовая индикация срабатывания да
Тип, состояние выхода цифровой нормально открытый NPN-NO (Normal Open) либо цифровой нормально закрытый NPN-NC (Normal Open) (зависит от партии)
Контакты черный - любой цифровой вывод;
коричневый - 5 В
синий - GND
Общие характеристики
Материал корпуса пластик
Длина провода 0,45 м
Рабочая температура -25 °C ~ + 55 °C
Габариты 45 x 18
Габариты коробки 125 x 83 х 30 мм
Вес брутто 36 г
Комплектация инфракрасный датчик препятствий – 1 шт

Датчик состоит из ИК-излучателя и приемника, собранных в одном корпусе. Он позволяет определить наличие препятствия на расстоянии от 6 до 80 см (расстояние срабатывания датчика зависит от свойств отражающей поверхности материала препятствия). Принцип работы датчика заключается в следующем: датчик испускает инфракрасные лучи и если, впереди находится какой-либо предмет (препятствие), то инфракрасный луч отражается от поверхности предмета, а приемник датчика фиксирует этот отраженный луч. Таким образом, датчик определяет, что в заданной зоне находится препятствие. Если же в заданной зоне предмет отсутствует то посланный инфракрасный луч не находит поверхности отражения. Таким образом, датчик фиксирует, что в заданной зоне нет предмета.

Обратите внимание, что E18-D80NK не предназначен для замеров расстояния до объектов. Для измерения расстояний до светопоглощающих объектов рекомендуем использовать ультразвуковой дальномер HC-SR04.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.

Благодарственные письма

Посмотреть все

Борисюк Дарья Контент менеджер
Цитата
Guest пишет:
[TABLE][TR][TD]Тип, состояние выхода[/TD][TD]цифровой нормально открытый NPN-NO (Normal Open) либо цифровой нормально закрытый NPN-NC (Normal Open) (зависит от партии)[/TD][/TR][/TABLE]Здравствуйте! Скажите, пожалуйста, "(зависит от партии)" — то есть можно при заказе уточнить какой нужно или придёт "что попало"?
Нужен именно "цифровой нормально открытый NPN-NO (Normal Open)".
Здравствуйте! В стандартной конфигурации инфракрасный датчик E18-D80NK поставляется с нормально открытым NPN-NO (Normal Open) типом выхода.

С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Guest
Тип, состояние выходацифровой нормально открытый NPN-NO (Normal Open) либо цифровой нормально закрытый NPN-NC (Normal Open) (зависит от партии)
Здравствуйте! Скажите, пожалуйста, "(зависит от партии)" — то есть можно при заказе уточнить какой нужно или придёт "что попало"?
Нужен именно "цифровой нормально открытый NPN-NO (Normal Open)".
