ИК паяльная станция для BGA корпусов Dinghua DH-G620

Код товара: 17554

guarantee Гарантия 36 месяцев

official_dealer Официальный дилер Dinghua в России

955 590 руб.
955 590 руб.
Купить в 1 клик
В наличии:
Москва, 2-й Котляковский переулок: 1 шт.
Склад в Гуанчжоу: 1 шт.

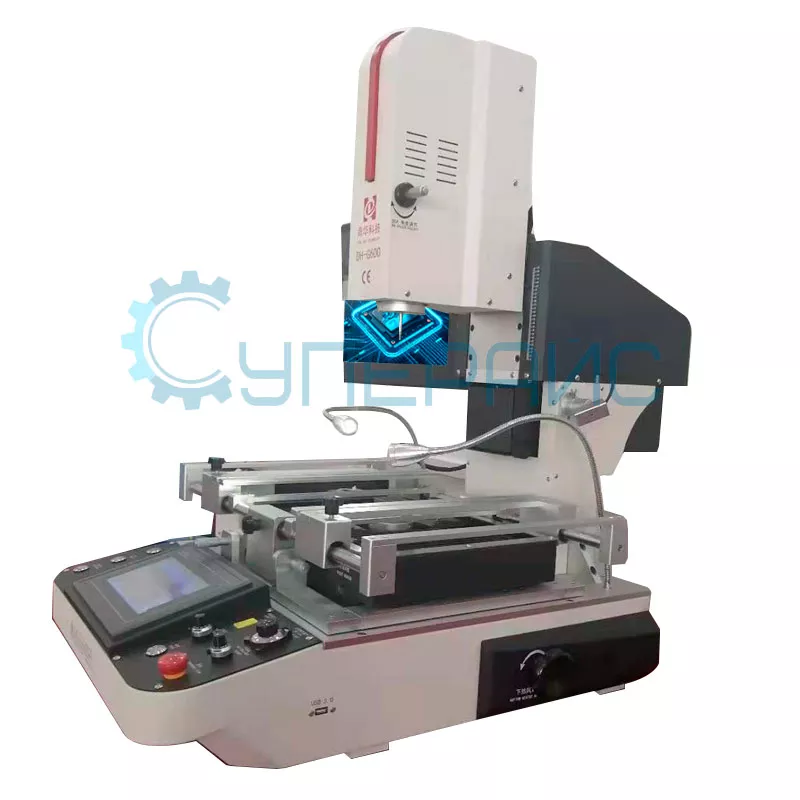

ИК паяльная станция для BGA корпусов Dinghua DH-G620 фото 1
ИК паяльная станция для BGA корпусов Dinghua DH-G620 фото 1

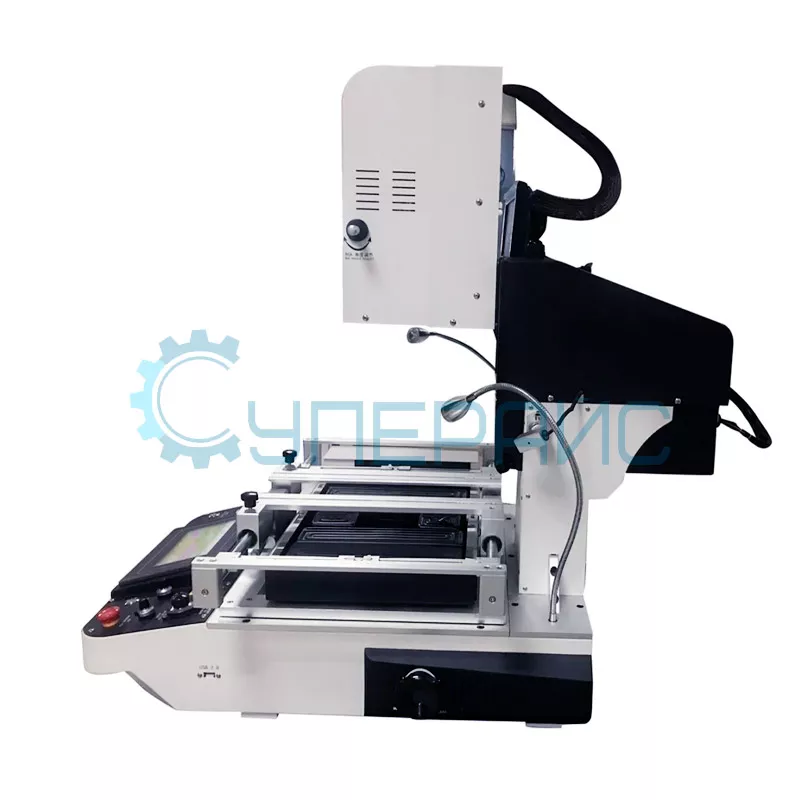

ИК паяльная станция для BGA корпусов Dinghua DH-G620 фото 2

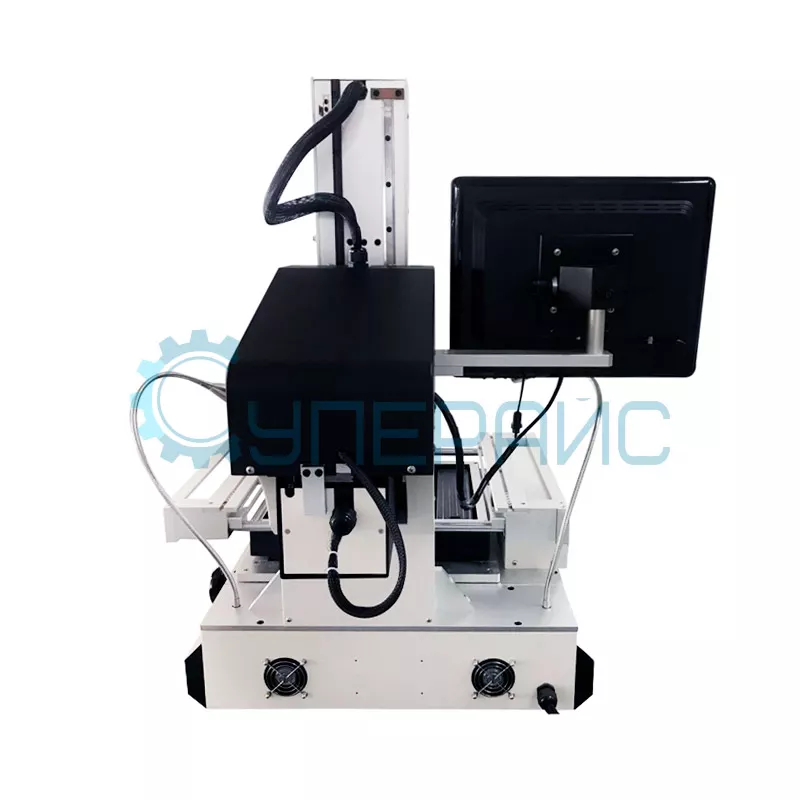

ИК паяльная станция для BGA корпусов Dinghua DH-G620 фото 3

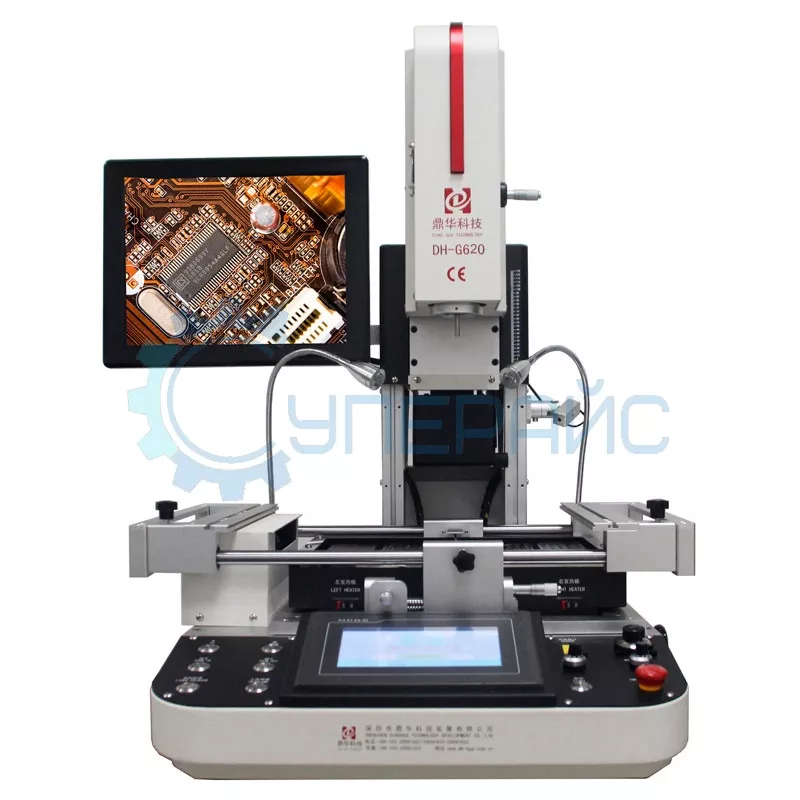

ИК паяльная станция для BGA корпусов Dinghua DH-G620 фото 4
О товаре
BGA паяльная станция Dinghua DH-G620
С вакуумным захватчиком
Рабочее напряжение: 220 В
Потребляемая мощность: 5500 Вт
Мощность верхнего нагревателя: 1200 Вт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Dinghua DH-G620

Характеристики ик паяльной станции
Рабочее напряжение переменный ток 220 В ± 10 %, 50/60 Гц
Мощность 5500 Вт
Размеры BGA чипов минимальный размер 1 х 1 мм
не более 80 х 80 мм
Размеры печатной платы минимальный размер 10 х 10 мм
не более 370 х 410 мм
Подсветка рабочей зоны две светодиодные лампы, регулируются под любым углом
Дополнительные держатели для платы да
Применение свинцовая и бессвинцовая пайка
Хранение термопрофилей 50000 групп
Позиционирование V-образный паз с фиксирующими винтами
Контроль температуры К-термопара замкнутого контура
Точность температуры ± 2°С
Точная оптическая система позиционирования лазерный указатель; увеличение компонентов до 200 раз
Охлаждение вентилятор
Интерфейс для подключения к компьютеру USB 2.0
Вакуумный захватчик да
Внешний датчик температуры да
Защита от перегрева да
Характеристики верхнего нагревателя
Мощность 1200 Вт
Нагревательный элемент термовоздушный
Характеристики нижнего нагревателя
Мощность 1200 Вт
Нагревательный элемент термовоздушный
Характеристики преднагревателя
Мощность 3000 Вт
Нагревательный элемент инфракрасный
Общие характеристики
Дисплей сенсорный, 7 дюймов
Внешний монитор 15 дюймов, разрешение 1080p
Габариты 700 х 600 х 880 мм
Вес 65 кг
Комплектация инфракрасная паяльная станция Dinghua DH-G620 - 1 шт
Совместимость Верхний термовоздушный нагреватель для ИК паяльных станций Dinghua
Керамический нагреватель для ИК паяльных станций Dinghua (240х60 мм, 600 Вт)
Термопара для инфракрасных паяльных станций Dinghua
Вакуумная присоска для пинцета к ИК паяльным станциям Dinghua (15 мм)
Присоска для вакуумного пинцета к инфракрасным паяльным станциям Dinghua (10 мм)
Высокотемпературная присоска для вакуумного пинцета для ИК паяльных станций Dinghua (8 мм)
Мундштук для вакуумного пинцета для ИК паяльных станций Dinghua

Инфракрасная станция для пайки Dinghua DH-G620

Автоматическая станция DH-G620 с общей мощностью равной 5500 ватт. Модель создана для проведения паяльных работ с различными чипами и платами. Печатные платы фиксируются держателями, для более плотной фиксации установлены дополнительные держатели. Минимальная устанавливаемая плата по размерам 1 на 1 сантиметр, в то время, как максимальная 370 на 410 миллиметров. Если габариты электроплаты, зависят от рабочей зоны всего устройства, то размеры чипов от вакуумного захватчика, до 8 на 8 сантиметров.

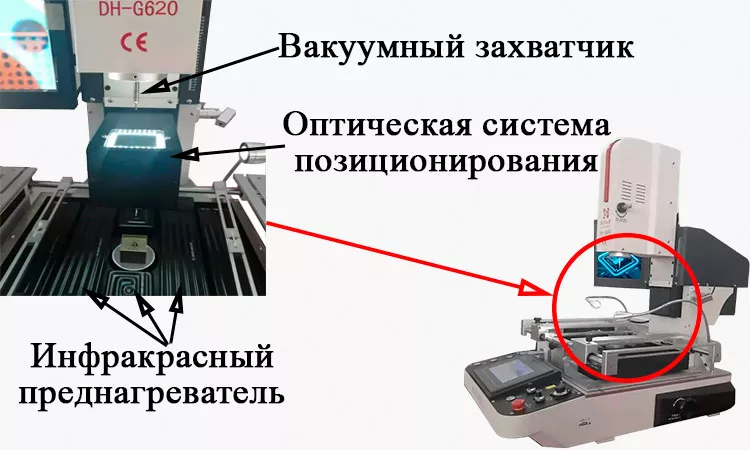

Захватчик работает совместно с оптической системой позиционирования, состоящей из лазерного указателя и функцией увеличения до 200 раз. Они обеспечивают максимальную точность фиксации и установки компонентов на макетную плату. Для удобства пользователя при установке и наблюдении за работой, установлены две гибкие светодиодные лампы.

Dinghua DH-G620 установлены три блока нагрева. Первый, инфракрасный преднагреватель, распределяет заданное количество тепла по всей поверхности установленной платы. Второй и третий, нижний и верхний термовоздушный нагреватель, соответственно, подогревают область, выбранную пользователем. Данный способ позволяет избежать деформации и микротрещин платы во время ремонтных работ.

Пользователь может вручную задавать параметры нагрева для каждой зоны и после сохранять их, для быстрого использования. Количество так называемых, термопрофилей равно 50 000 групп, помимо сводных ячеек, есть уже предустановленные шаблоны. Температура, отображаемая на дисплее, имеет минимальную погрешность в районе ±2°С. Также не стоит переживать о перегреве всей станции, в ней установлена специальная защита совместно с боковым вентилятором, для охлаждения всего устройства.

Паяльная станция Dinghua DH-G620 для ремонтных работ

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
