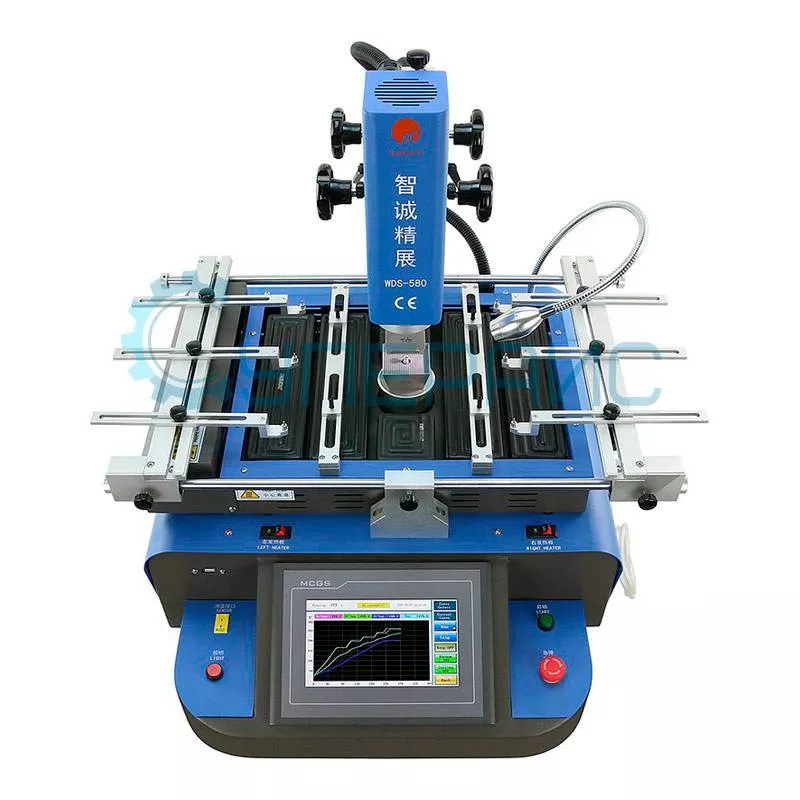

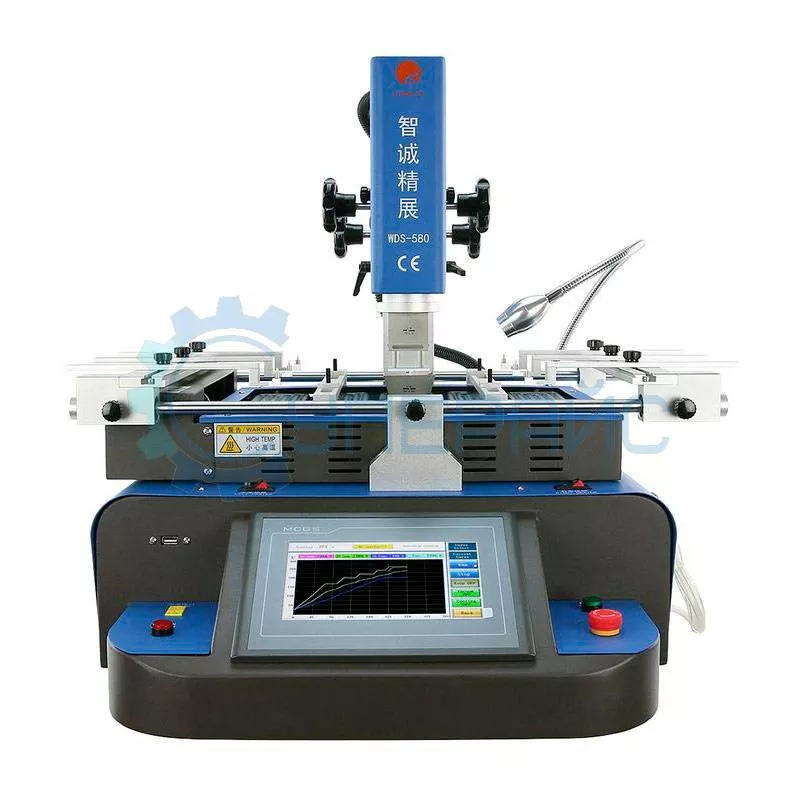

Инфракрасная паяльная станция WISDOMSHOW WDS-580
Инфракрасная паяльная станция WISDOMSHOW WDS-580
Инфракрасная паяльная станция WISDOMSHOW WDS-580
Инфракрасная паяльная станция WISDOMSHOW WDS-580
Инфракрасная паяльная станция WISDOMSHOW WDS-580
Инфракрасная паяльная станция WISDOMSHOW WDS-580

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ WISDOMSHOW WDS-580

Характеристики инфракрасной паяльной станции
Рабочее напряжение переменный ток 220 В ± 10%, 50/60 Гц
Мощность 4800 Вт
Размеры BGA чипов не более 60 х 60 мм
минимальный размер 1 х 1 мм

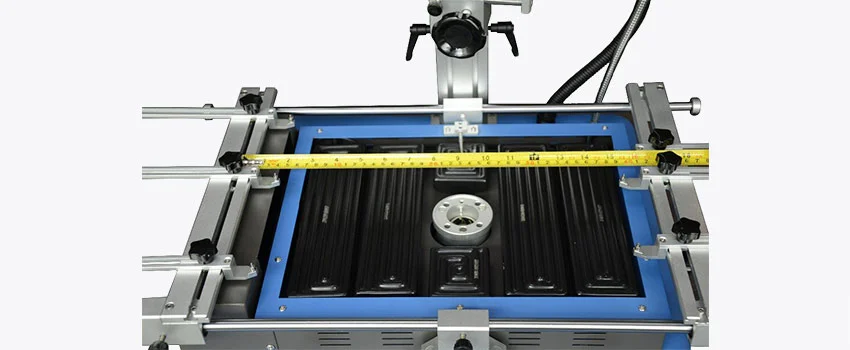

Размеры печатной платы не более 400 х 370 мм
минимальный размер 10 х 10 мм
Подсветка рабочей зоны одна светодиодная лампа
Применение свинцовая и бессвинцовая пайка
Хранение термопрофилей 20000 групп
Позиционирование V-образный паз, универсальные крепления

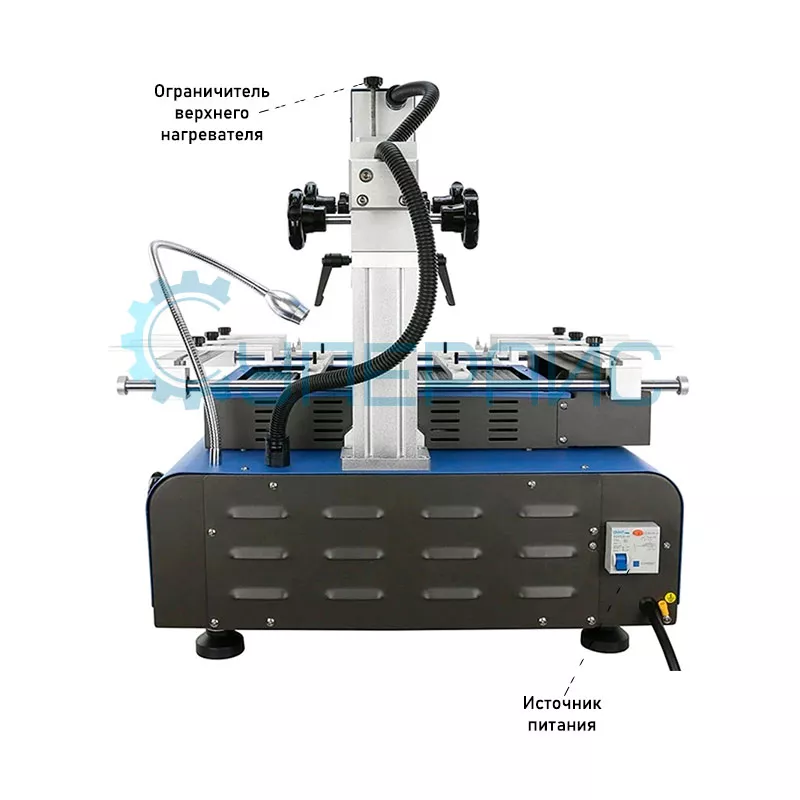

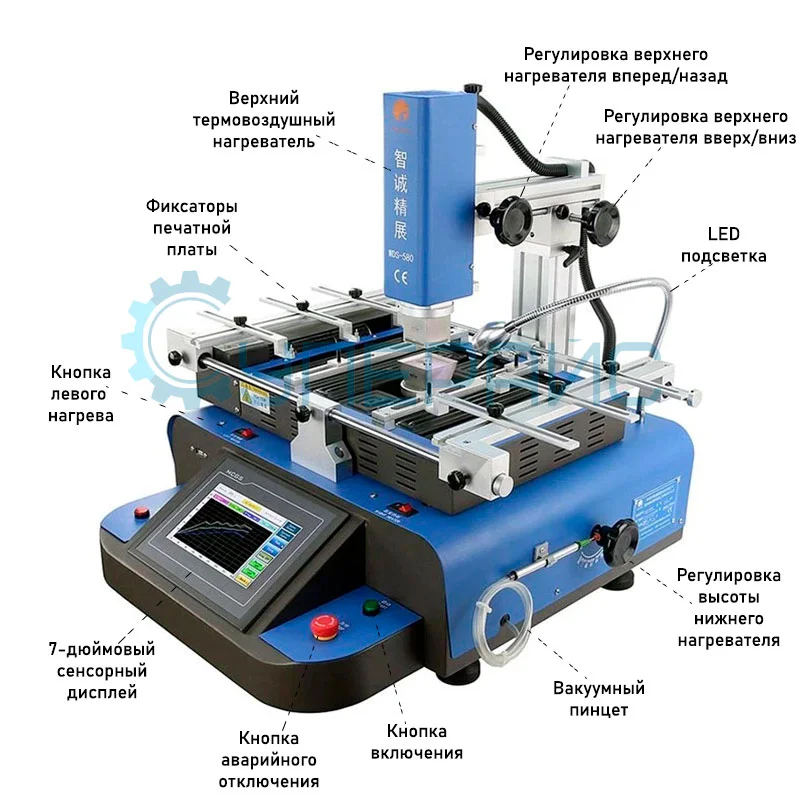

Регулировка верхнего нагревателя вправо/влево, вперед/назад
Толщина печатной платы от 0,3 мм до 5 мм
Контроль температуры К-термопара по замкнутому контуру, независимое измерение температуры сверху вниз
Точность температуры ± 3°С
Охлаждение печатной платы да
Дополнительные держатели для платы
да
Настройка в реальном времени и отображение текущего температурного профиля да
Вакуумный пинцет да
Внешний датчик температуры да
Защита от перегрева да
Язык интерфейса английский, китайский
Характеристики верхнего нагревателя
Мощность 800 Вт
Нагревательный элемент термовоздушный
Характеристики нижнего нагревателя
Мощность 1200 Вт
Нагревательный элемент термовоздушный
Характеристики ИК преднагревателя
Мощность 2700 Вт
Нагревательный элемент инфракрасный
Общие характеристики
Дисплей 7-дюймовый сенсорный дисплей

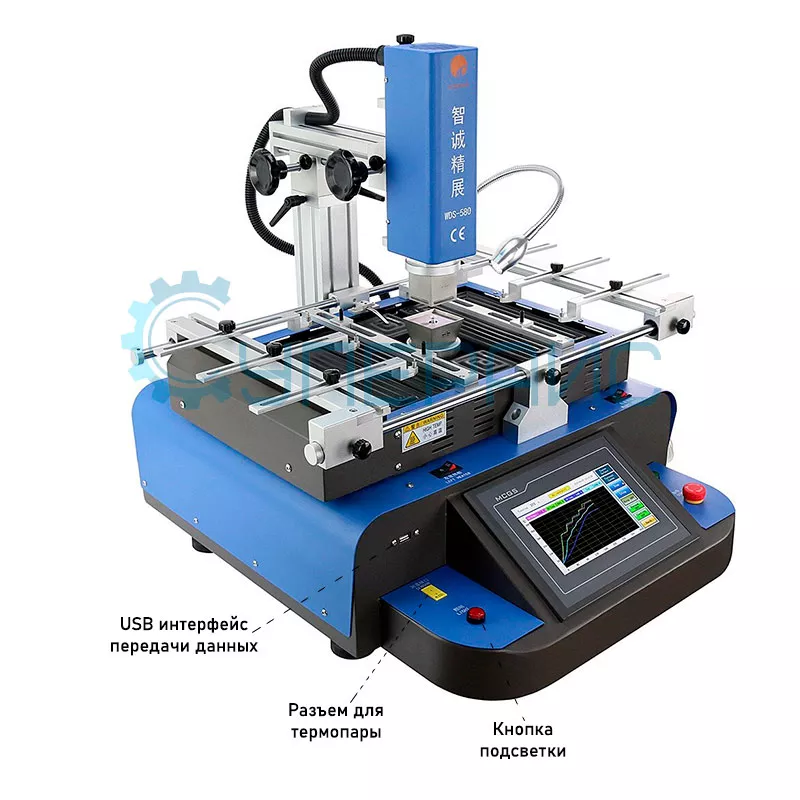

Внешний порт USB
Габариты 650 х 590 х 500 мм
Вес нетто 40000 г
Комплектация инфракрасная паяльная станция WISDOMSHOW WDS-580 - 1 шт

сменные насадки для нижнего нагревателя 50 х 50 мм – 1 шт
сменные насадки для верхнего нагревателя 18 х 18 мм, 28 х 28 мм, 38 х 38 мм, 41 х 41 мм – 4 шт
термопара - 1 шт
держатель для нестандартных плат - 6 шт
крепёжный винт - 6 шт
силиконовая насадка для вакуумного захвата - 3 шт
дополнительный боковой держатель для больших печатных плат - 1 шт
кисточка - 1 шт
T-образный винт - 3 шт
инструкция по эксплуатации - 1 шт

Инфракрасная паяльная станция WISDOMSHOW WDS-580 для BGA корпусов

ИК станция от производителя WISDOMSHOW – профессиональное решение для разборки и сборки систем BGA, UBGA, CBGA, CCGA, CSP, QFN, MLF, PGA. Устройство предназначено для ремонта материнских плат, компьютеров, видеокарт, ноутбуков, консолей и мобильных телефонов.

Инфракрасная паяльная станция WISDOMSHOW WDS-580 для BGA корпусов

Данное паяльное оборудование позволяет программировать 20000 профилей нагрева, отслеживать их, а также изменять уже установленные параметры в любое время (в том числе во время нагрева). Чтобы лучше гарантировать конечный результат, каждый профиль можно запрограммировать в 8 температурных блоках. После завершения процесса нагрева возможно проанализировать полную форму волны на дисплее.

Все параметры, такие как: заданная температура, время нагрева, повышения температуры, охлаждения, работы вакуумного захвата, устанавливаются независимо с помощью сенсорной 7-дюймовой панели управления. На дисплее отображаются все параметры работы станции в режиме реального времени, включая графическую визуализацию состояния процесса нагрева, а также заданные значения температуры на диаграммах.

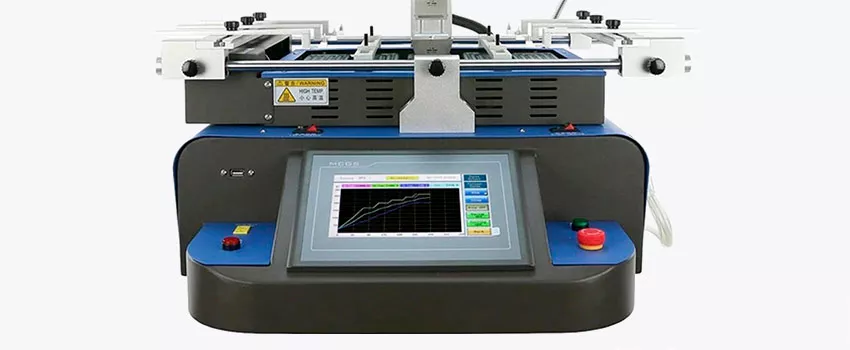

Цифровая паяльная станция WISDOMSHOW WDS-580 с ЖК-дисплеем

На станции также есть кнопка аварийного отключения питания, которая останавливает процесс нагрева по запросу пользователя.

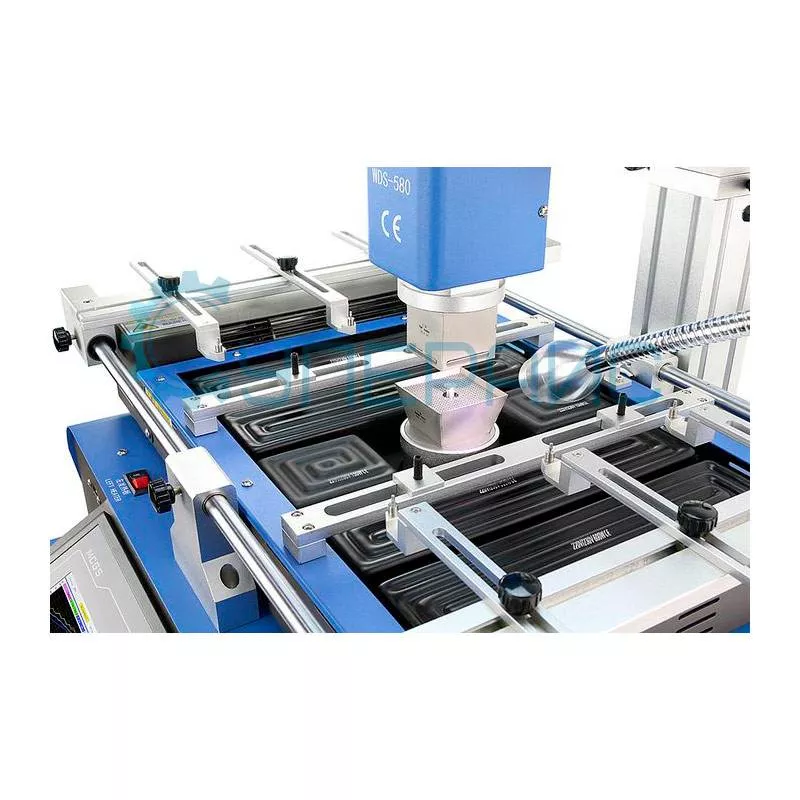

Для обеспечения наилучшего эффекта пайки на WDS-580 имеются 3 независимые зоны нагрева (верхняя, нижняя и нагреватель печатной платы), температуру которых можно контролировать и регулировать отдельно.

В случае слишком высоких неконтролируемых температур или возможности перегрева компонентов встроенная система защиты от чрезмерно высокой температуры остановит весь процесс и отключит электрическую цепь.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
