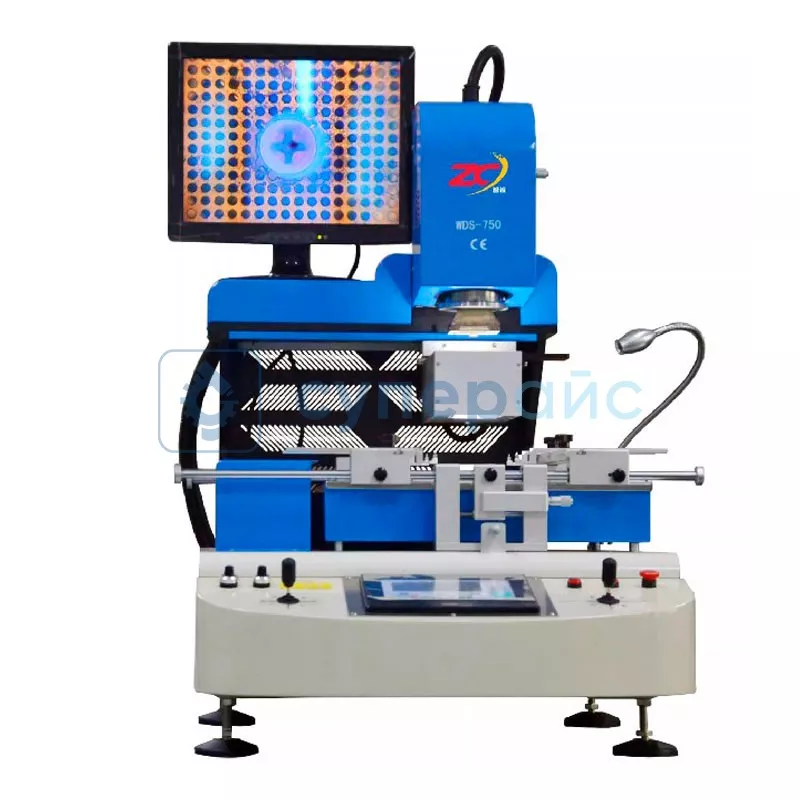

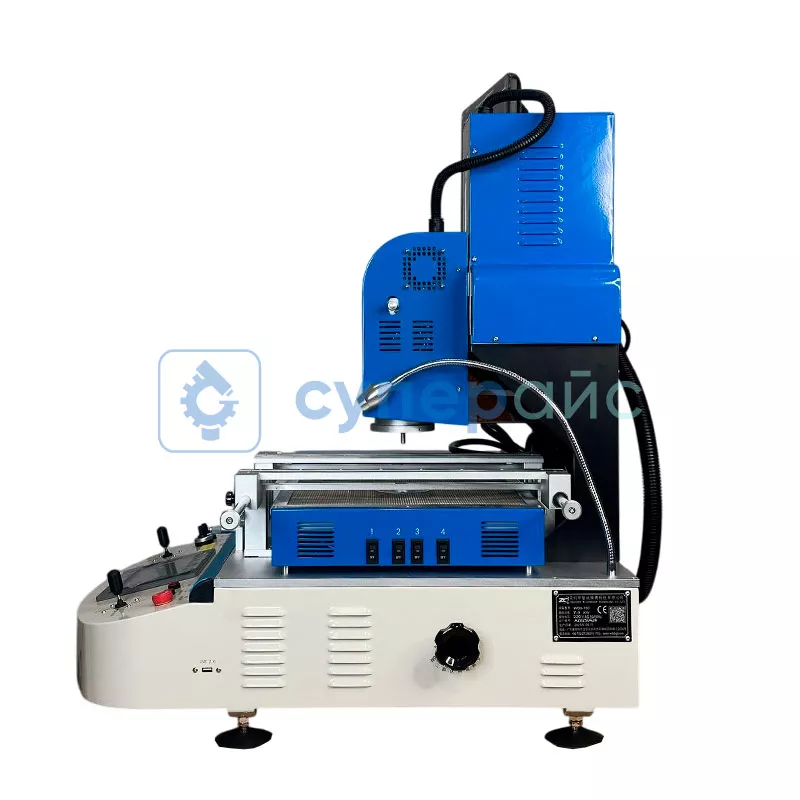

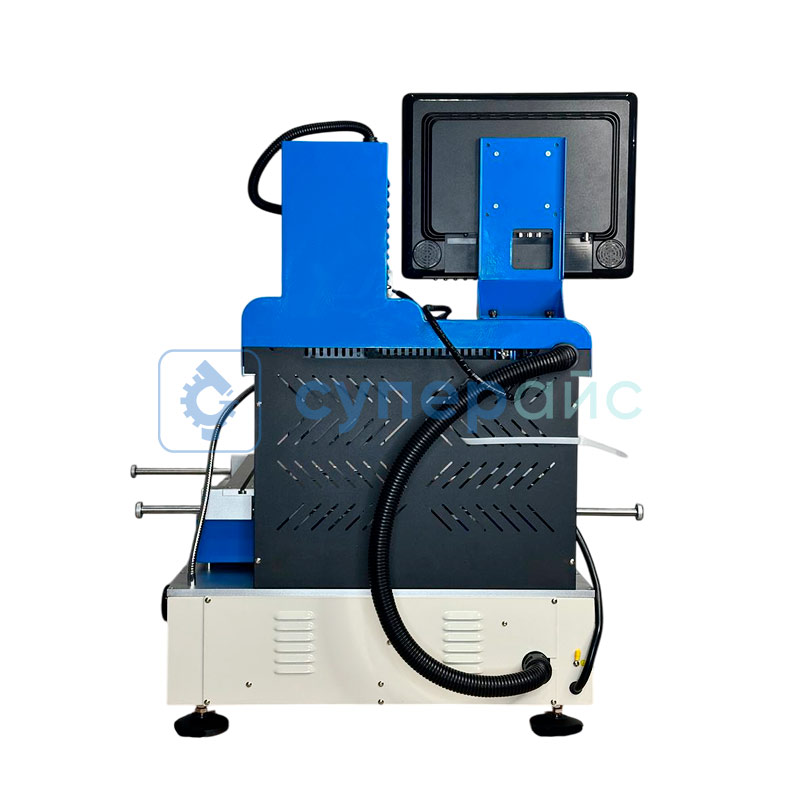

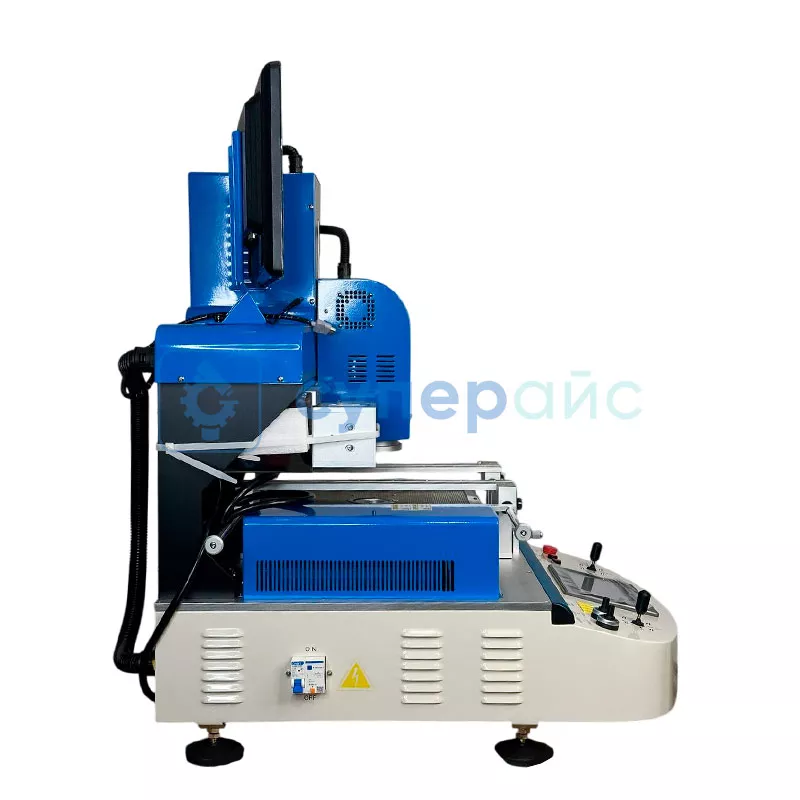

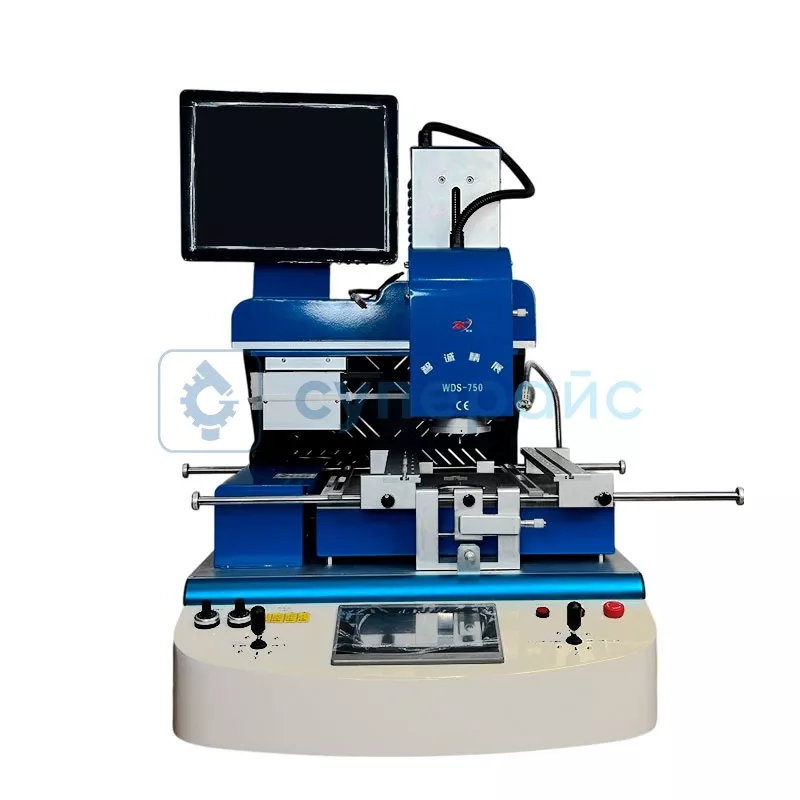

Инфракрасная паяльная станция с оптическим комплексом WISDOMSHOW WDS-750
Код товара: 13784


15-дюймовый HD монитор
Рабочее напряжение: 220 В
Потребляемая мощность: 6800 Вт
Мощность верхнего нагревателя: 1200 Вт
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

15-дюймовый HD монитор
Рабочее напряжение: 220 В
Потребляемая мощность: 6800 Вт
Мощность верхнего нагревателя: 1200 Вт
Технические характеристики WISDOMSHOW WDS-750
Рабочее напряжение | переменный ток 220 В ± 10%, 50/60 Гц |
Мощность | 6800 Вт |
Размеры BGA чипов |
не более 80 х 80 мм минимальный размер 0,2 х 0,4 мм |
Размеры печатной платы |
не более 550 х 480 мм минимальный размер 10 х 10 мм |
Подсветка рабочей зоны | одна светодиодная лампа |
Применение | свинцовая и бессвинцовая пайка |
Хранение термопрофилей | 320 групп |
Позиционирование | V-образный паз, оптическая камера, лазерный указатель |
Толщина печатной платы | 0,5 - 8 мм |
Минимальное расстояние между компонентами платы | 0,15 мм |
Точность установки чипа | ± 0,01 мм |
Контроль температуры | К-термопара с обратной связью, независимое измерение температуры вверх/вниз |
Точность температуры | ± 1 °С |
Оптическое увеличение | 1 - 200Х |
Дополнительные функции | |
Охлаждение платы | да |

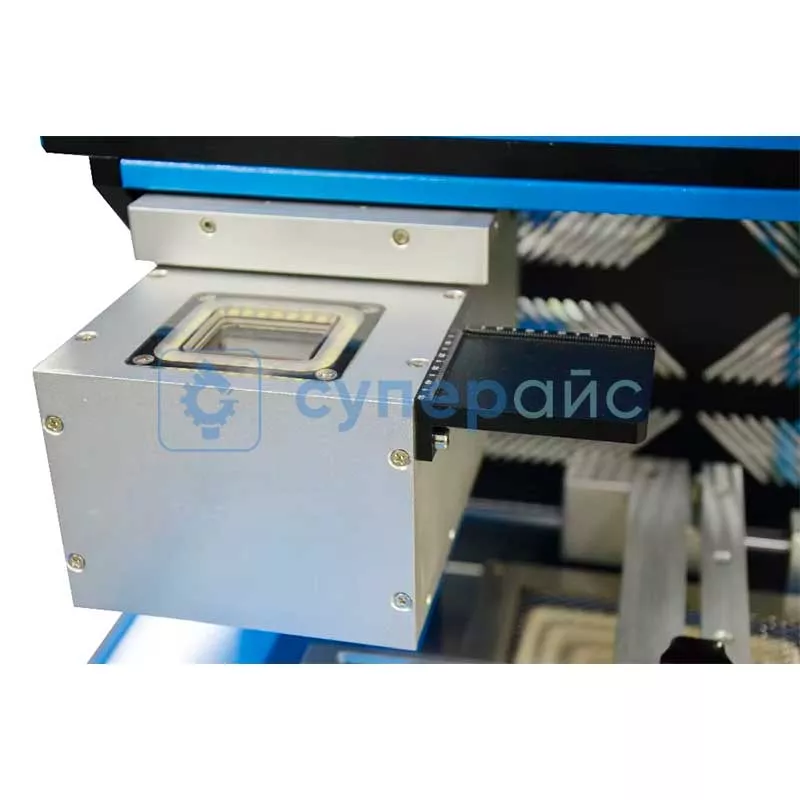

Система оптического позиционирования | да |

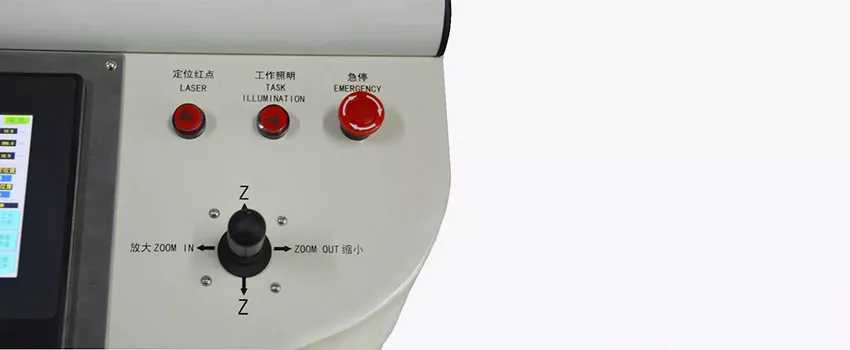

Лазерный указатель | да |
Система автоматического подъема чипа после пайки | да |
Система автоматической установки чипа относительно печатной платы | да |
Настройка в реальном времени и отображение текущего температурного профиля | да |
Вакуумный захватчик | да |

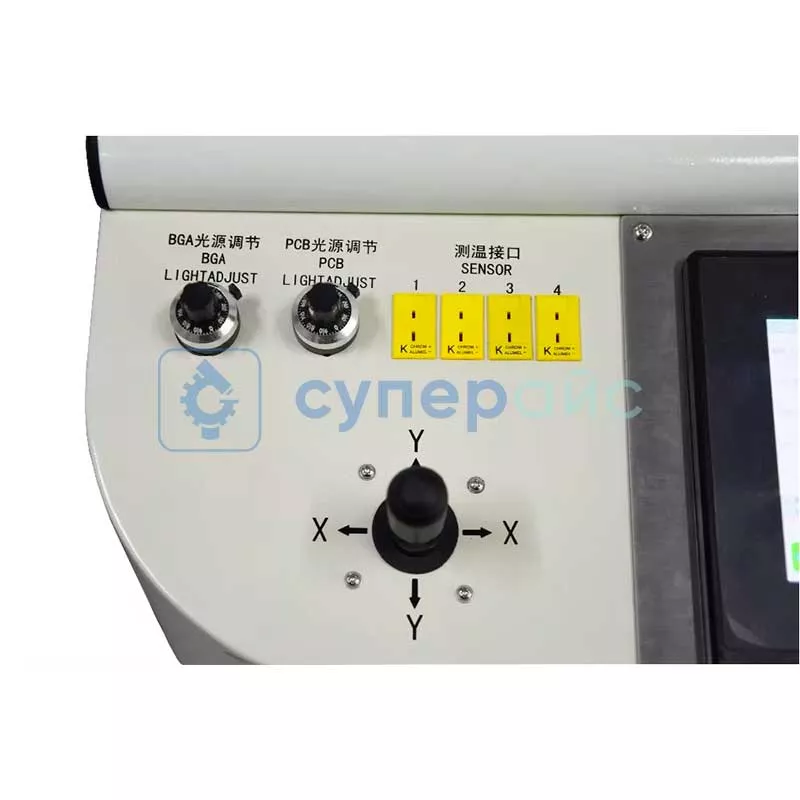

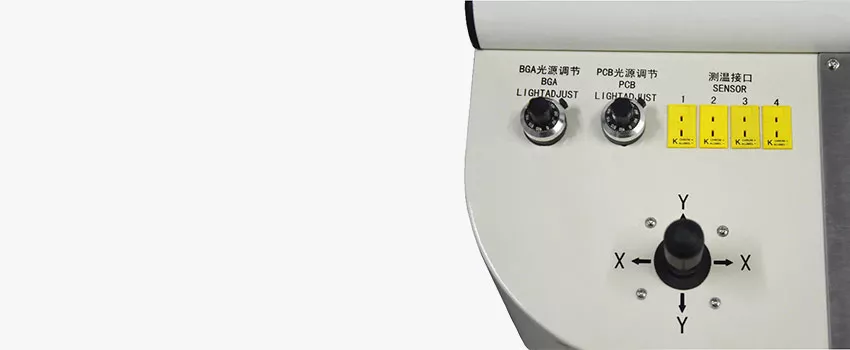

Внешний датчик температуры | да |
Дополнительные держатели для платы | да |
Защита от перегрева | да |
Защита от перегрузки по току | да |
Язык интерфейса | английский, китайский |
Характеристики верхнего нагревателя | |
Мощность | 1200 Вт |
Нагревательный элемент | термовоздушный |
Характеристики нижнего нагревателя | |
Мощность | 1200 Вт |
Нагревательный элемент | термовоздушный |
Характеристики ИК преднагревателя | |
Мощность | 4200, 2400 Вт (регулируемая) |
Нагревательный элемент | инфракрасный |
Размер ИК преднагревателя | 415 х 355 мм |
Общие характеристики | |
Дисплей | 15-дюймовый HD дисплей |

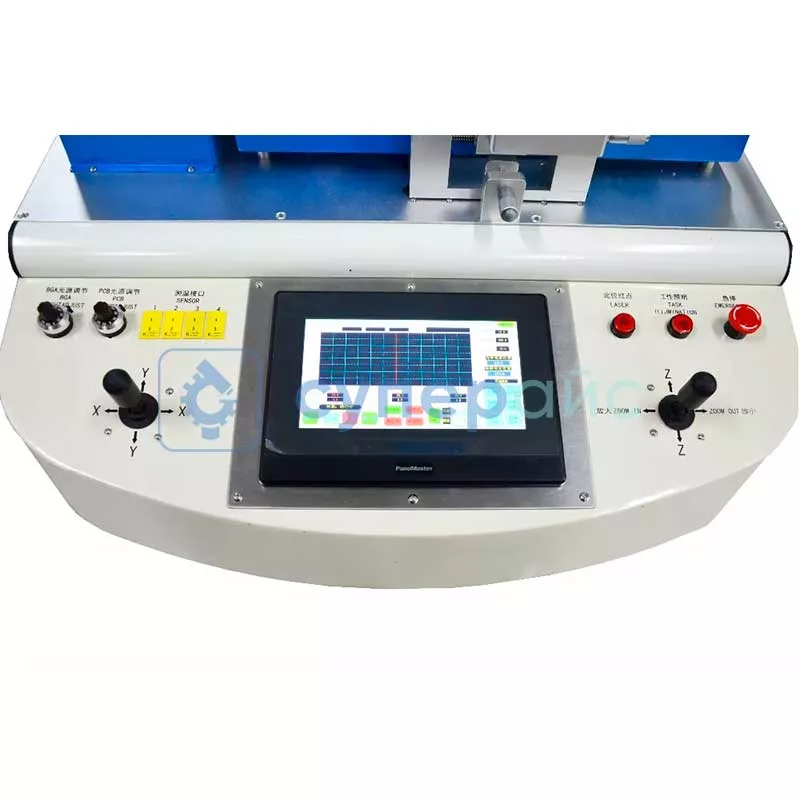

Управление | 7-дюймовый сенсорный дисплей |
Внешний порт | USB |
Габариты | 850 х 830 х 670 мм |
Вес нетто | 90 кг |
Комплектация |

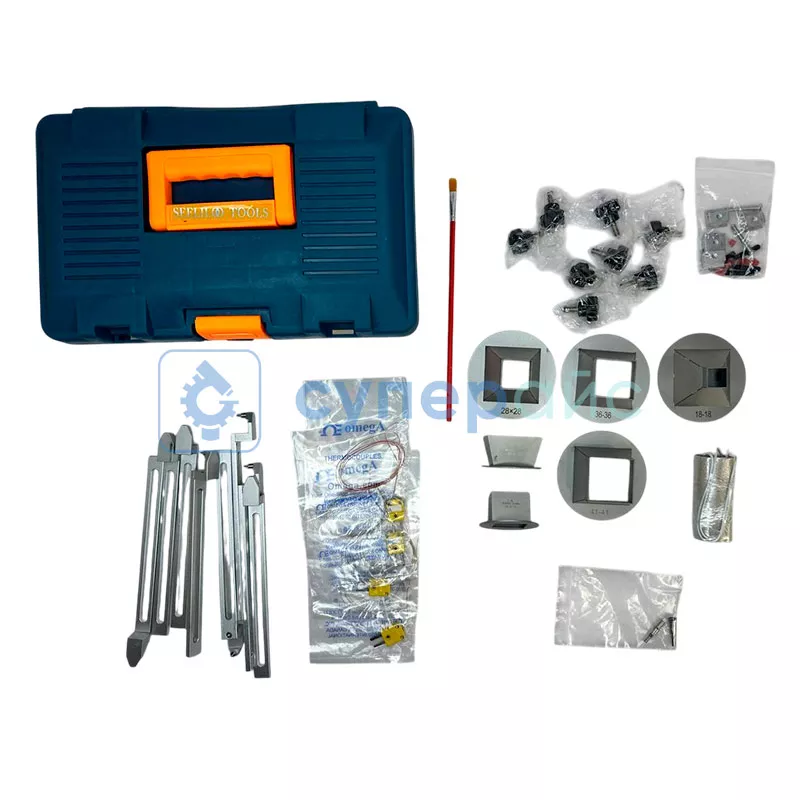

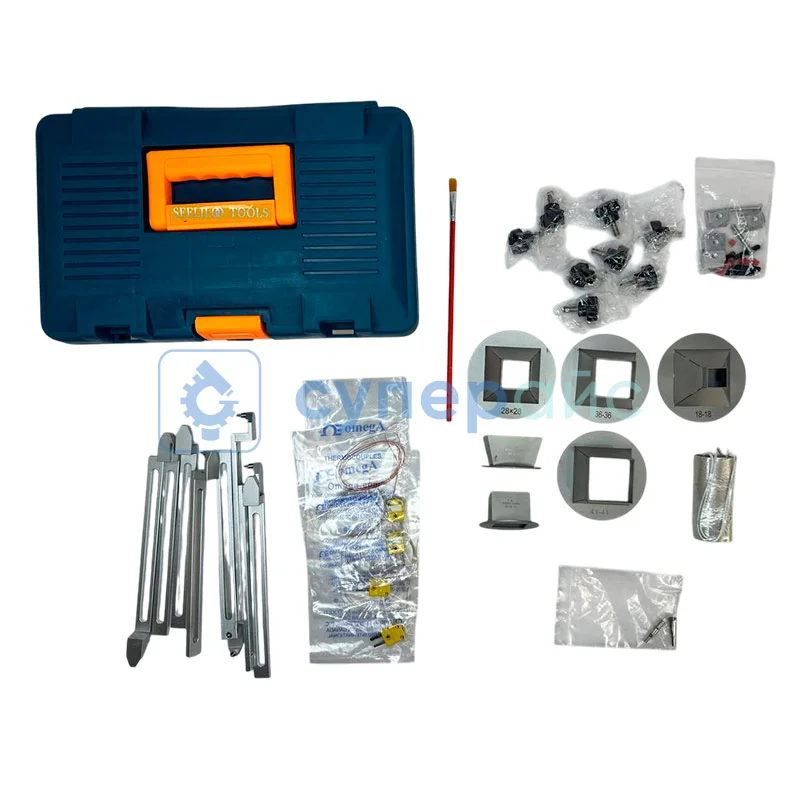

инфракрасная паяльная станция WISDOMSHOW WDS-750 - 1 шт сменные насадки для нижнего нагревателя 35 х 35 мм, 50 х 50 мм – 2 шт сменные насадки для верхнего нагревателя 18 х 18 мм, 28 х 28 мм, 38 х 38 мм, 41 х 41 мм – 4 шт термопара - 4 шт держатель для нестандартных плат - 6 шт крепёжный винт - 6 шт силиконовая насадка для вакуумного захвата - 10 шт дополнительный боковой держатель для больших печатных плат - 2 шт T-образный винт - 4 шт кейс для хранения - 1 шт кисточка - 1 шт LCD дисплей - 1 шт инструкция по эксплуатации - 1 шт |
Совместимость |
Нагревательный элемент для термовоздушного нагревателя паяльных станций WISDOMSHOW |
Обзорная таблица паяльных станций WISDOMSHOW
Характеристики | WDS-620 | WDS-650 | WDS-750 |
Рабочее напряжение, В | 220 | ||
Наличие нагревателей | Верхний/ Нижний/ Преднагреватель | ||
Общая мощность, Вт | 5300 | 6400 | 6800 |
Мощность верхнего нагревателя, Вт | 1200 | ||
Мощность нижнего нагревателя, Вт | 1200 | ||
Мощность преднагревателя, Вт | 2700 | 4000 | 4200 |
Вакуумный захватчик | да | ||
Защита от перегрева | да |
В зависимости от партии поставки размеры сменных насадок для верхнего нагревателя могут незначительно разниться. Подробности уточняйте у менеджеров.
WISDOMSHOW WDS-750: Инновационная инфракрасная система для профессионального монтажа
WISDOMSHOW WDS-750 представляет решение для прецизионного монтажа BGA-компонентов и сложных электронных сборок. Оборудование оснащено оптическим комплексом с увеличением до 200× и 15-дюймовым HD-дисплеем, гарантирующим исключительный контроль над процессом пайки. Система нагрева совокупной мощностью 6800 Вт гарантирует равномерный тепловой режим для компонентов любого размера.
Технологические преимущества:- Трехзонная система нагрева: ИК-преднагреватель 4200 Вт и термовоздушные верхний/нижний нагреватели
- Прецизионное оптическое позиционирование с точностью ±0.01 мм
- Интеллектуальная система температурного контроля с 320 профилями
- Автоматический подъем чипа и вакуумный захват
- Сенсорное управление на 7-дюймовом дисплее
Станция демонстрирует стабильность температурного режима благодаря системе независимых К-термопар. Технология цифровой обработки изображения позволяет работать с компонентами размером от 0.2×0.4 мм до 80×80 мм. Лазерное позиционирование и V-образные направляющие предлагают точное позиционирование платы в рабочей зоне.
Функциональные возможности:- Поддержка свинцовой и бессвинцовой пайки
- Регулируемая мощность ИК-нагревателя (2400/4200 Вт)
- Система активного охлаждения плат
- Внешние датчики температуры и дополнительные держатели
- Защита от перегрева и перегрузок
Прочная стальная конструкция с продуманной системой вентиляции обеспечивает долговечность эксплуатации. Комплексная система безопасности включает многоуровневую защиту от перегрева и перегрузок. Расширенная комплектация включает специализированные держатели и насадки для различных типов плат.
Паяльная станция с оптическим комплексом WISDOMSHOW WDS-750 устанавливает новые стандарты в области профессионального паяльного оборудования, предлагая сочетание точности, мощности и функциональности.


Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
