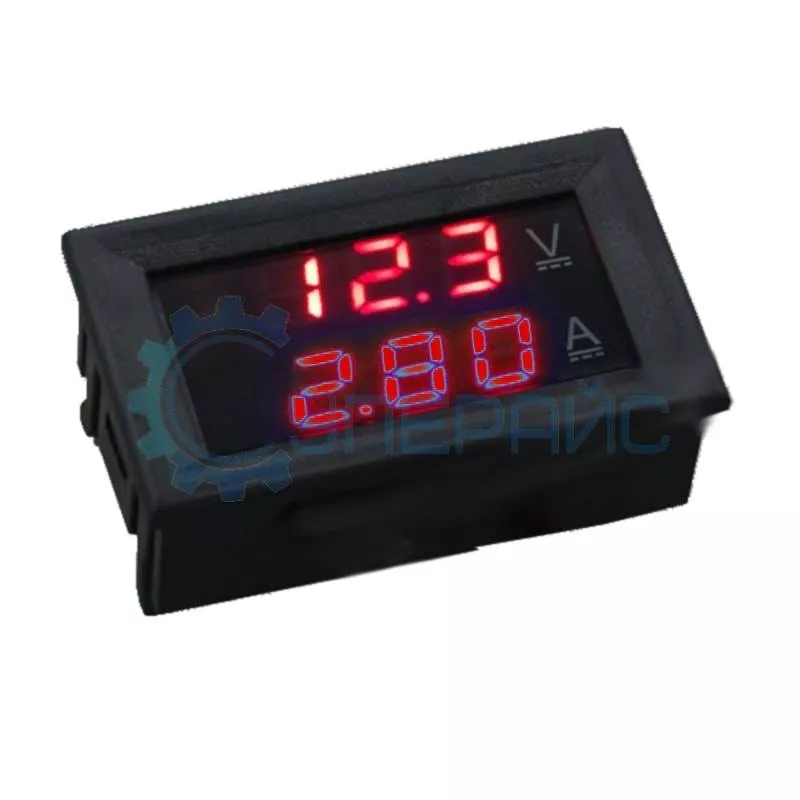

Вольтамперметр, измерительная головка, DC 0-100В, 50А с внешним шунтом

Вольтамперметр, измерительная головка, DC 0-100В, 50А с внешним шунтом

Код товара: 735

Array
(
    [0] => Array
        (
            [ID] => 3810
            [SRC] => /upload/iblock/b31/b31e595ad9e3c20630e7a85980f39581.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 3811
            [SRC] => /upload/iblock/2e8/2e8f4fadb2acf796433c268e990c1dbc.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 3812
            [SRC] => /upload/iblock/0e5/0e57d9cf6f2f23c5259c253656d10d47.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 18247
            [SRC] => /upload/iblock/aa7/aa72cfafefe1f6dd33e13e424f25ca94.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Вольтамперметр, измерительная головка, DC 0-100В, 50А с внешним шунтом
Вольтамперметр, измерительная головка, DC 0-100В, 50А с внешним шунтом
Вольтамперметр, измерительная головка, DC 0-100В, 50А с внешним шунтом
Вольтамперметр, измерительная головка, DC 0-100В, 50А с внешним шунтом
369 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНОЙ ГОЛОВКИ

Характеристики вольтамперметра
Тип измеряемого параметра постоянный ток, постоянное напряжение (DC)
Напряжения DC 0 - 100 В ±1%
Ток 0 - 50 А ± 0,1%
Диагональ 0,28"
Частота обновления 0,3 с
Внутреннее сопротивление 0,001 Ом
Рабочий ток < 20 мА
Дополнительное питание 4 - 30 В
Рабочая температура -10 - 65 °C
Размер 48 x 29 x 22 мм
Размер отверстия 46 x 27 мм
Длина кабеля 15 см

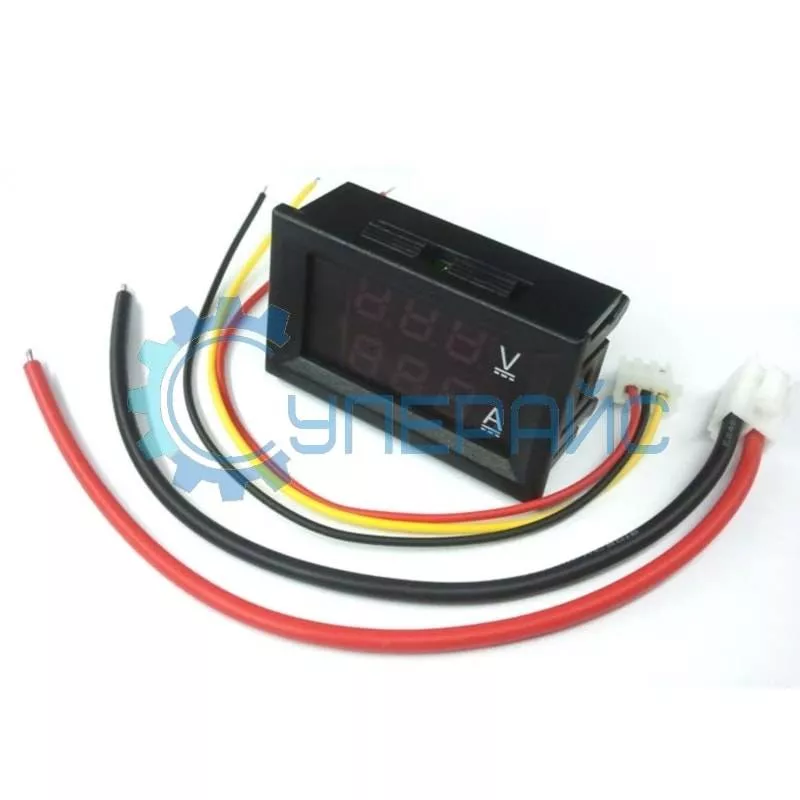

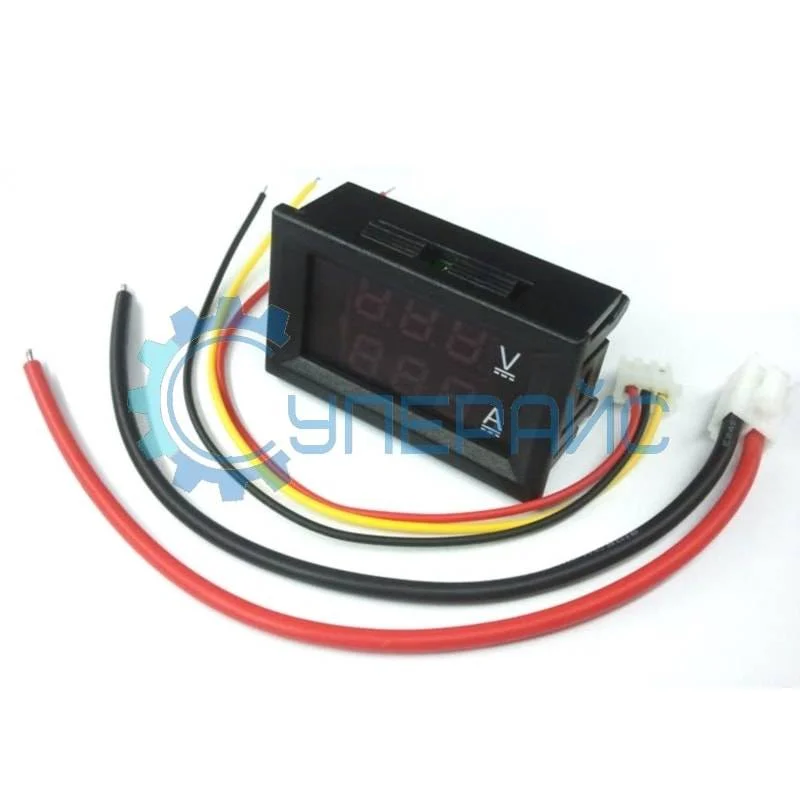

Комплектация измерительная головка – 1 шт
кабель – 2 шт

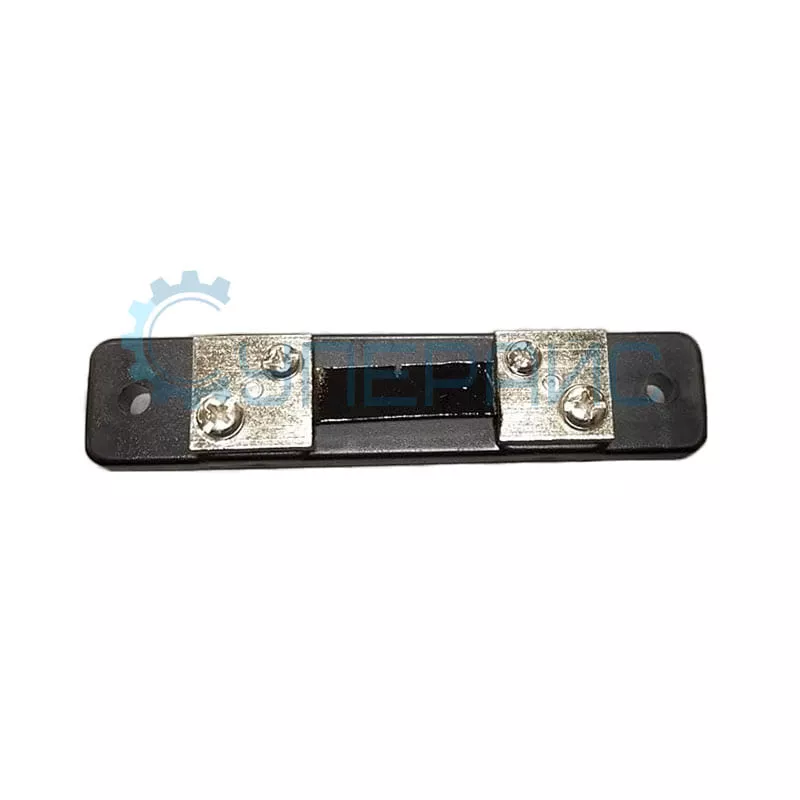

шунт – 1 шт

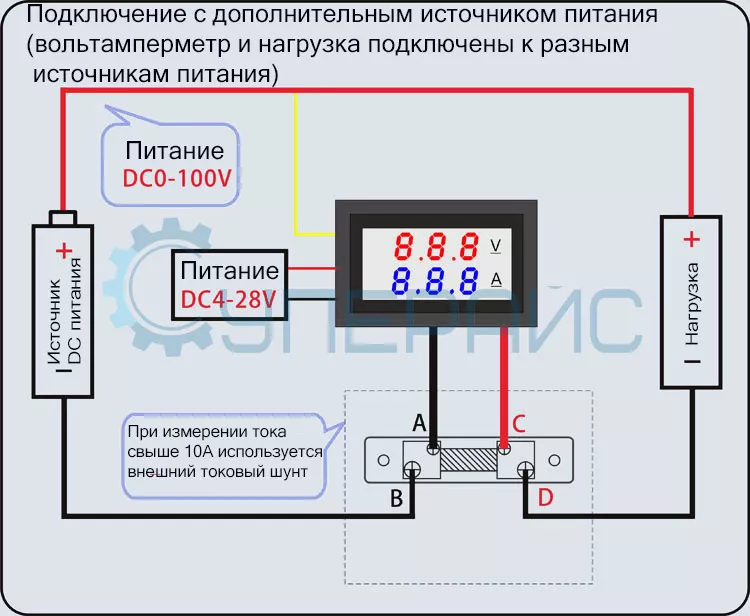

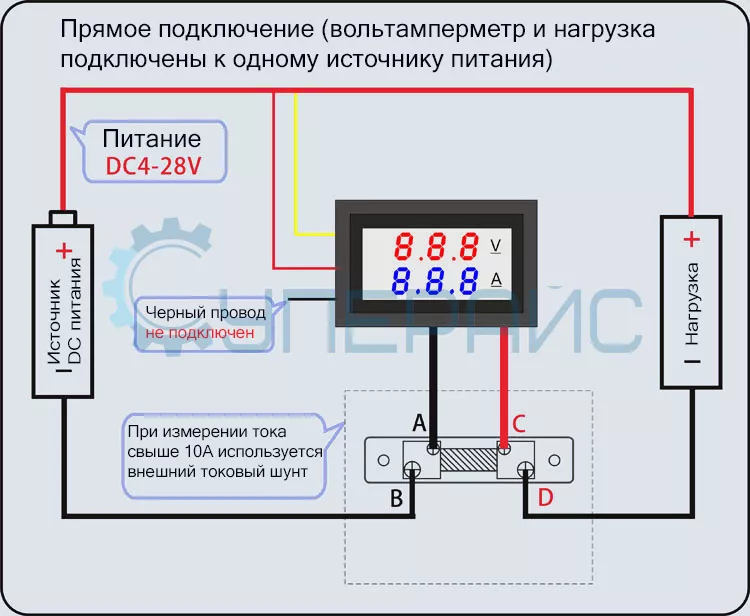

Схемы подключения цифрового вольтметра-амперметра через внешний шунт:

dso138 осциллограф: инструкция, прошивка, доработка функций
dso138 осциллограф: инструкция, прошивка, доработка функций

Администратор Суперайс
Цитата
Baehr Richard пишет:
Потестировал шунт, к сожалению на 50А не стоит рассчитывать только если на несколько секунд, шут держит при умеренном нагреве 10А на постоянку, при 20А уже нагревается до 70 градусов это всё при напряжении 12В

Здравствуйте!

Спасибо за то, что нашли время написать отзыв и поделились с нами впечатлениями от использования данного амперметра. Клиенты – самая большая ценность для интернет-магазина Суперайс, и поэтому мы с особым трепетом относимся, когда вы делитесь своим опытом использования приобретаемого у нас оборудования. Ваши замечания передадим производителю.

Будем рады продолжению сотрудничества в дальнейшем!

С уважением, Администрация интернет-магазина Суперайс
Имя Цитировать
Baehr Richard
Потестировал шунт, к сожалению на 50А не стоит рассчитывать только если на несколько секунд, шут держит при умеренном нагреве 10А на постоянку, при 20А уже нагревается до 70 градусов это всё при напряжении 12В
Имя Цитировать
Администратор Суперайс
Цитата
Baehr Richard пишет:
Стоит своих денег. Схема подключения не знаю от куда взята но на ней даже шунта нет, так что либо сами ищите, ну или кто имеет понятие сам подключит как надо. Ну и надеюсь здесь поправят этот момент.
Здравствуйте!

Спасибо за отзыв и отдельное спасибо за Ваши пожелания и рекомендации. Наш сервис постоянно обновляется и улучшается, поэтому Ваши замечания очень уместны. Для Вашего удобства добавили схемы подключения данного вольтметра-амперметра через шунт в карточку товара.

Если у Вас возникнут трудности, обязательно обращайтесь — мы всегда готовы помочь. Вы можете написать нам на почту, в чат или позвонить по бесплатному номеру 8 800 550-13-57,  мы всегда подходим к решению проблем клиента с полной самоотдачей и  стараемся помочь с трудностями установки или настройки оборудования.

С уважением, Администрация интернет-магазина Суперайс
Имя Цитировать
Baehr Richard
Стоит своих денег. Схема подключения не знаю от куда взята но на ней даже шунта нет, так что либо сами ищите, ну или кто имеет понятие сам подключит как надо. Ну и надеюсь здесь поправят этот момент.
Имя Цитировать
