Измерительная головка JUNTEK VAT4300
Измерительная головка JUNTEK VAT4300
Измерительная головка JUNTEK VAT4300
Измерительная головка JUNTEK VAT4300
Измерительная головка JUNTEK VAT4300
2 999 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики измерительной головки JUNTEK VAT4300
Диапазон измерения напряжения 0 ~ 400 В
Точность измерения напряжения 0.1 В
Диапазон измерения тока 0 ~ 300 А
Точность измерения тока 0.1 А
Диапазон измерения температуры -20 ~ 120 °C
Мощность отображения на дисплее 0 % ~ 100%
Диапазон измерения мощности 0 ~ 200 кВт
Точность измерения мощности 0.001В
Диапазон измерения емкости батарей 0 ~ 2000 кА⋅ч
Разрешающая способность 0.001 А⋅ч
Диапазон измерения электроэнергии; 0 ~ 4000 кВт⋅ч
Точность измерения электроэнергии 0.001 Вт⋅ч
Диапазон измерения времени 0 ~ 99 дней
Точность измерения времени 1 секунда
Диапазон настройки беспроводного канала A ~ Z (29 каналов)
Диапазон адресов 01 ~ 99
Погрешность измерения напряжения ± 2 %
Погрешность измерения тока ± 5 %
Частота дискретизации 5 с-1
Расстояние связи до 10 метров
Мощность, потребляемая измерительным модулем около 0.4 Вт
Мощность, потребляемая дисплеем 0.5 Вт
Защита от перегрузки по току 0 ~ 300 А
Защита нагрузки от повышенного напряжения 0 ~ 100 В
Защита нагрузки от пониженного напряжения 0 ~ 100 В
Защита от задержек времени 0 ~ 10 с
Общие характеристики
Питание 5 В
Дисплей LCD
Габариты дисплейного модуля 92 мм х 54 мм х 20.8 мм
Габариты измерительного модуля 113.2 мм х 57.2 мм х 48.8 мм
Вес нетто около 300 г

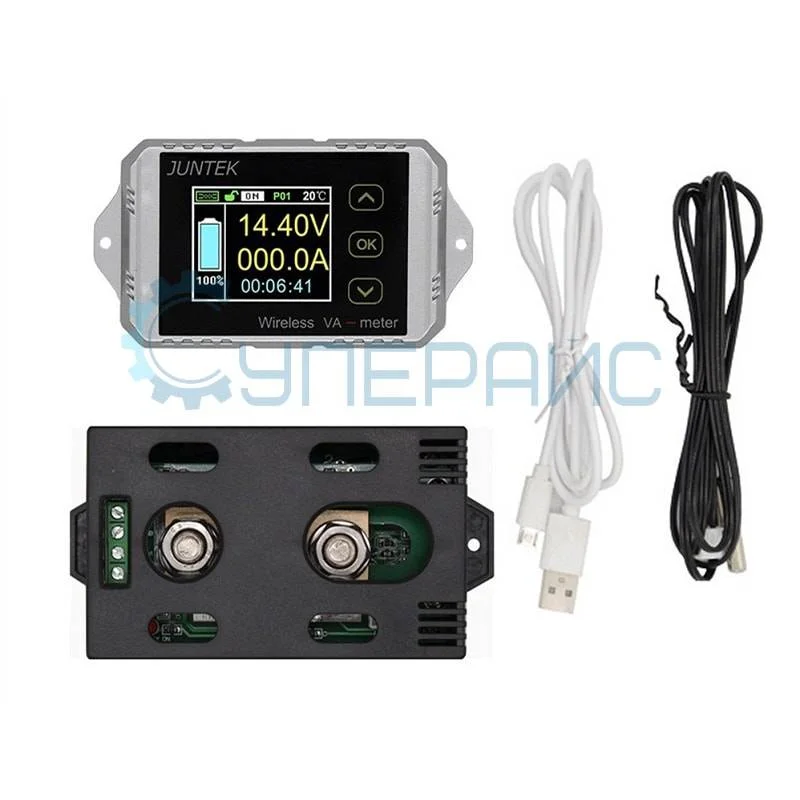

Комплектация дисплейный модуль - 1 шт.
измерительный модуль - 1 шт.
датчик температуры - 1 шт.
USB-кабель 1 шт.
инструкция - 1 шт.

Схемы вариантов подключения устройства

условные обозначения

Многофункциональная измерительная головка JUNTEK VAT4300

Измерительная головка JUNTEK VAT4300 – это отличный помощник в работе, который измерит не только напряжение и ток, но еще и мощность, электроэнергию, емкость аккумуляторных батарей, время и даже температуру.

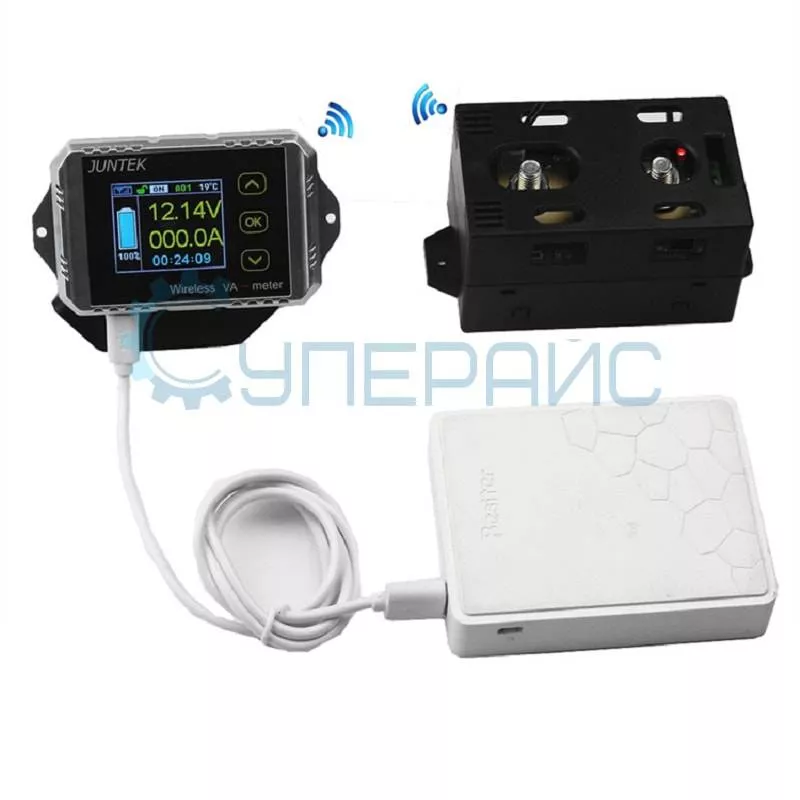

Благодаря тому, что VAT4300 разделена на два модуля, измерительный и дисплейный, она очень удобна в использовании, так как между модулями может поддерживаться беспроводная связь. Пример подключения устройства по беспроводному каналу показан на фотографии ниже.

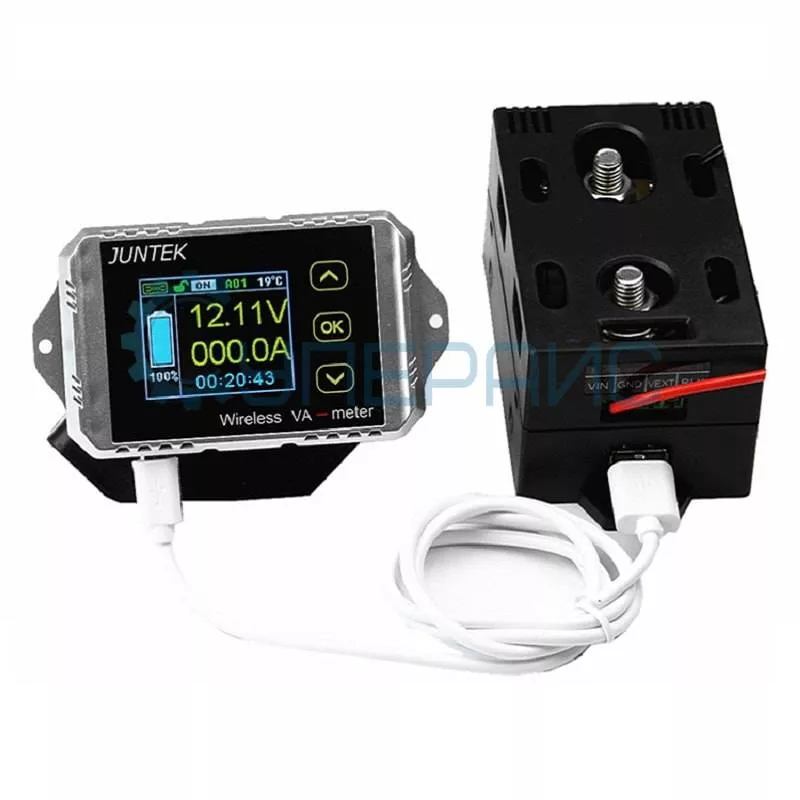

Также возможен обмен сигналами с помощью USB-кабеля, который идет в комплекте. Как видим, прибор достаточно точно измеряет ток и напряжение, точность измерения укладывается в погрешность прибора.

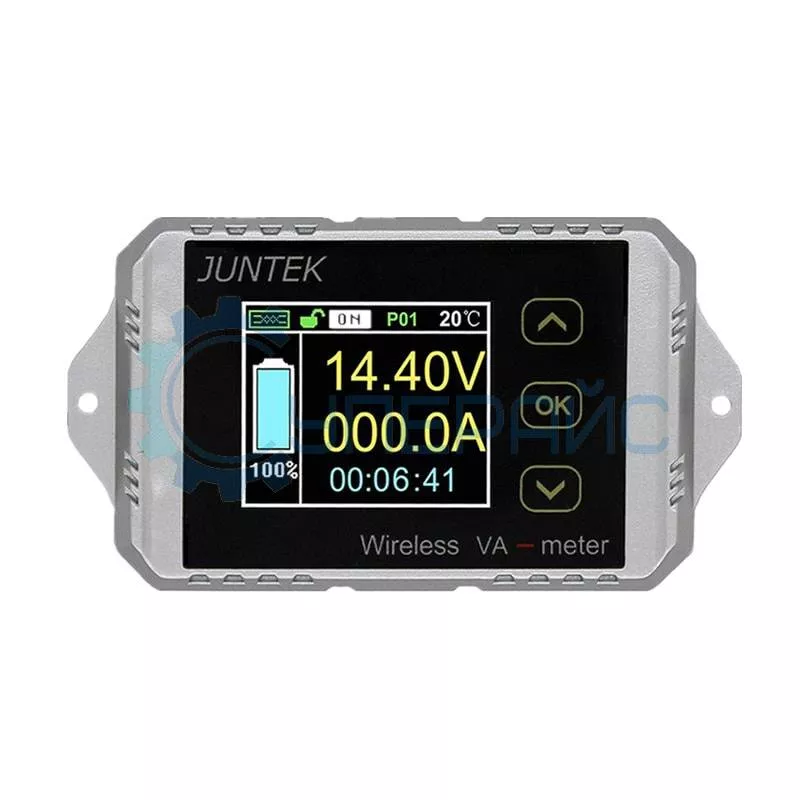

Высокая четкость жидкокристаллического дисплея и большой размер шрифта позволят с удобством снимать показания данного измерительного прибора.
