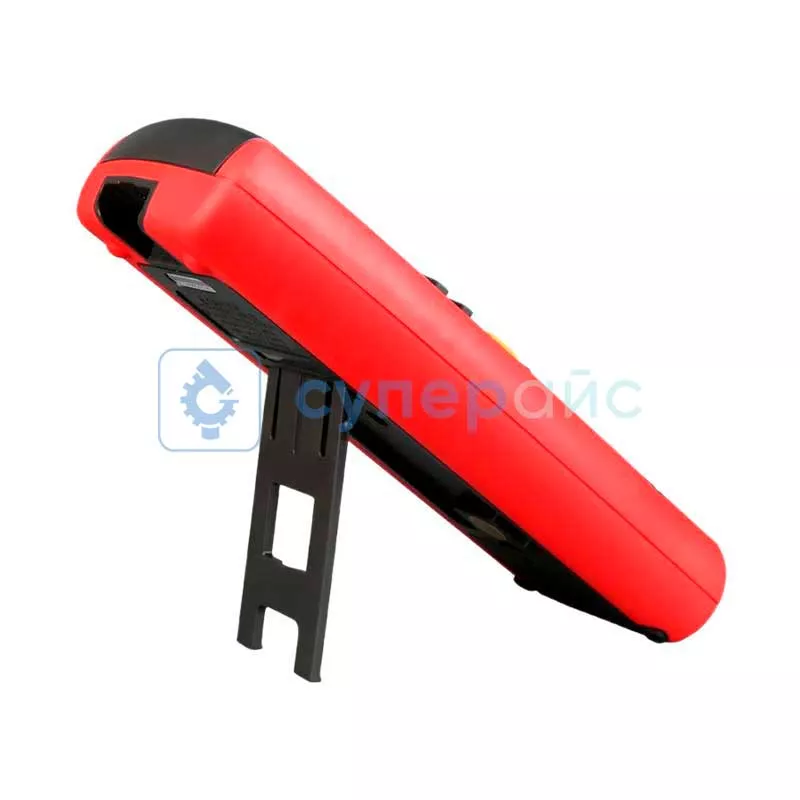

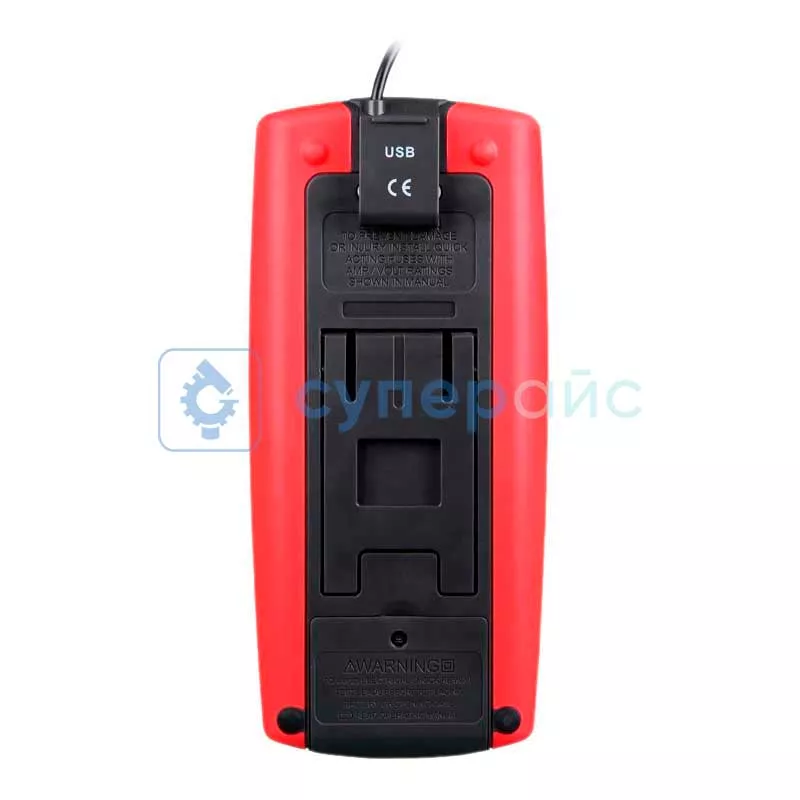

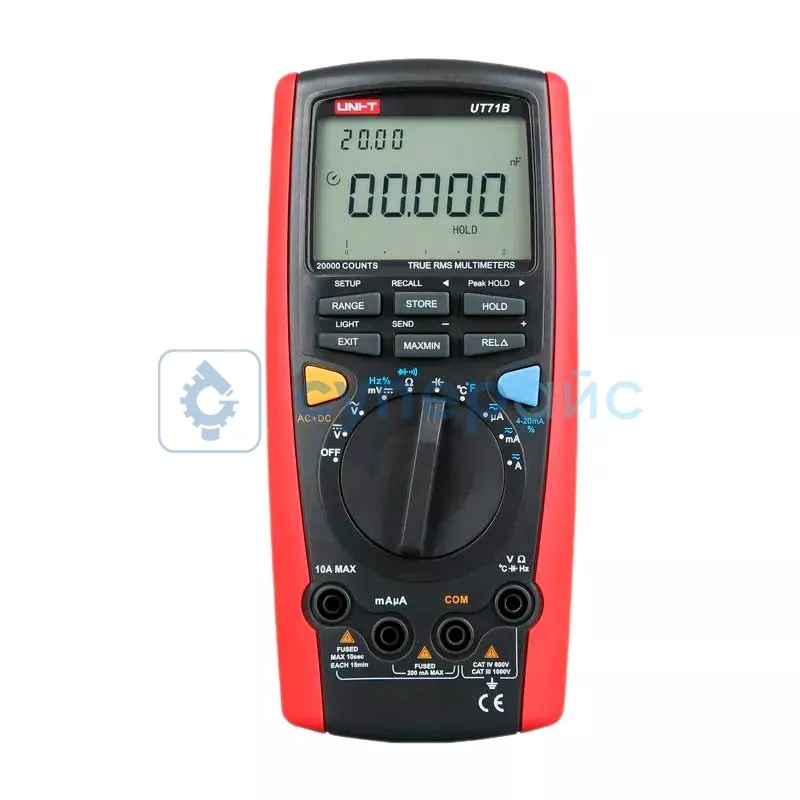

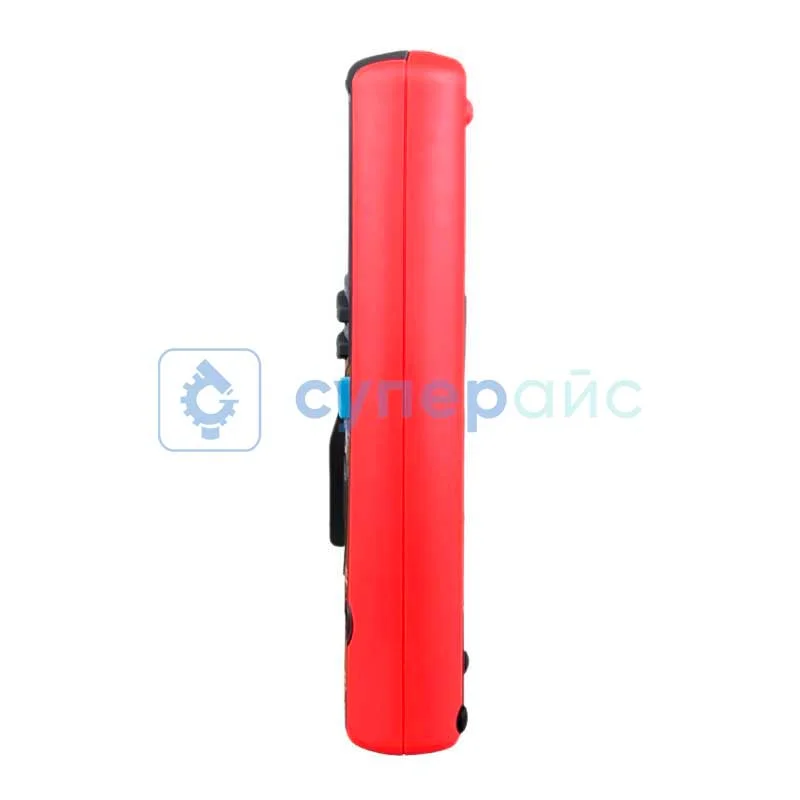

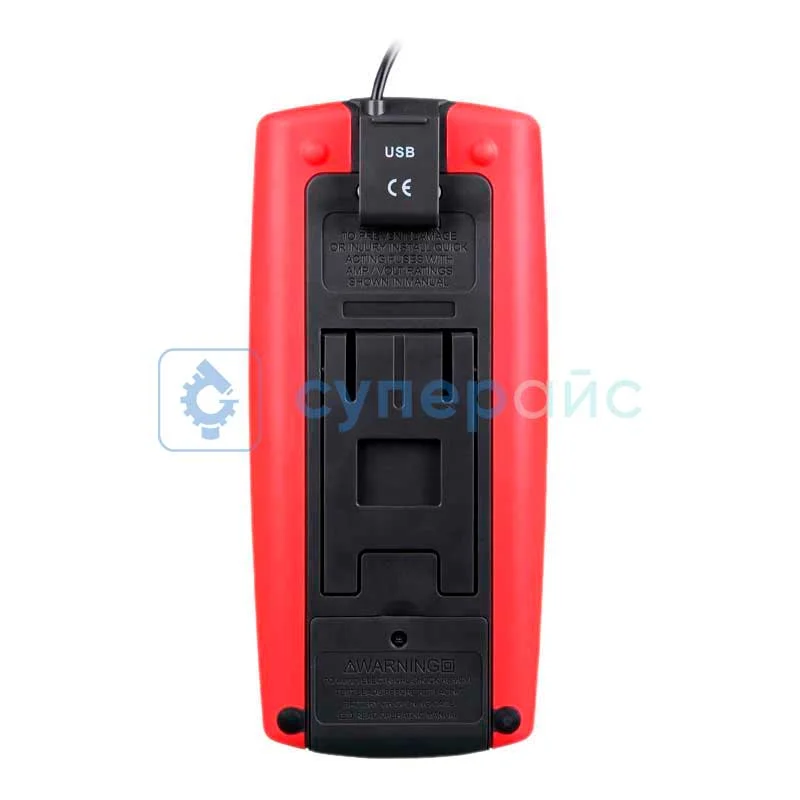

Интеллектуальный цифровой мультиметр UNI-T UT71B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики мультиметра | |
Выбор пределов измерений | автоматический, ручной |
Постоянное напряжение (DC) |
200 мВ / 2 В / 20 В / 200 В / 1000 В ± (0,5%+5) |
Переменное напряжение (AC) |
2 В / 20 В / 200 В / 1000 В ± (0,6%+40) |
Постоянный ток (DC) |
200 мкА / 2000 мкА / 20 мА / 200 мА / 10 A ± (0,15%+20) |
Переменный ток (AC) |
20 мкА / 2000 мкА / 20 мА / 200 мA / 10 A ± (0,8%+15) |
Полоса пропускания AC | 100 кГц |
Сопротивление |
200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 20 MОм ± (0,4%+20) |
Емкость |
20 нФ / 200 нФ / 2 мкФ / 20 мкФ / 200 мкФ / 2 мФ / 20 мФ ± (1,2%+20) |
Частота |
20 Гц / 200 Гц / 2 кГц / 20 кГц / 200 кГц / 2 MГц / 20 MГц / 200 MГц ± (0,1%+15) |
Температура, ºC |
-40 - 1000 ± (1%+30) |
Температура, ºF |
-40 - 1832 ± (1,5%+50) |
Коэффициент скважности |
10% - 90% ± (1%+30) |
Токовая петля 4 - 20 мА | 0% - 100% ± (1%+50) |
Входной импеданс при измерении DC напряжения |
10 МОм; DC 200 мВ: 2,5 ГОм |
Звуковая прозвонка | сигнал при сопротивлении менее 40 Ом |
Аналоговая шкала | 40 сегментов |
Память последних измерений |
100 ячеек памяти |
Тест диодов | напряжение разомкнутой цепи 2,8 В |
Защита от перегрузок в диапазоне |
до 10 А |
Измерение переменного тока с постоянной составляющей |
да |
Функция "Data Hold" (удержание данных) | да |
Функция "Auto Hold" (автоматическое удержание данных) | да |
Функция "Peak Hold" (удержание пиковых значений) | да |
Логический пробник | нет |
Измерение максимального и минимального значений |
да |
Регистрация max/min/средних величин | да |
Измерение истинных среднеквадратических значений TRUE RMS | да |
Режим относительных измерений (Relative Mode) | нет |
Режим сна |
да |
Индикатор низкого заряда батареи | да |
Режим пониженного энергосбережения (Sleep Mode) | да |
Интерфейс для подключения ПК | порт USB |
Автоматическая калибровка | да |
Индикация разряда батареи | да |
Индикация перегрузки | символ «OL» на дисплее |
Автоматическое отключение | да |
Общие характеристики | |
Дисплей 7 |
4½ (20000) разрядный ЖК дисплей с подсветкой, 50 мм × 73 мм |
Подсветка экрана | да (2 уровня яркости). |
Диапазон температур хранения | -10°С - +50°С |
Диапазон рабочих температур | 0°С - +50°С |
Максимальное допустимое напряжение | 1000 В |
Питание |
батарейка 9 В (NEDA 1604, 6F22, 006P) |
Габариты |
200 мм х 93 мм х 40 мм |
Вес нетто | 384 г |
Комплектация | цифровой мультиметр UNI-T UT71B – 1 шт |
измерительные щупы – 1 шт интерфейсный кабель USB – 1 шт зажим типа «крокодил» – 1 шт измерительный зажим – 1 шт термопара типа К – 1 шт батарейка 9 В тип 6F22 – 1 шт инструкция по эксплуатации – 1 шт сумка для транспортировки – 1 шт |
Интеллектуальный цифровой мультиметр UNI-T UT71B (UTM 171B) - высокопроизводительный аппарат, с широким набором функций и автоматической калибровкой, позволяющий выполнять до 20000 измерений. Стабильный и удобный прибор, с помощью которого можно измерить ток, напряжение, сопротивление, емкость, частоту, температуру, выполнить прозвонку цепи, тестирование диодов и транзисторов. Помимо этого, в интеллектуальном мультиметре UNI-T UT71B учтены разные функции измерения текущих, пиковых и истинных среднеквадратических значений, токовой петли 4-20 мА, AC+DC измерения с постоянной составляющей, хранение до 100 значений в памяти с последующим просмотром, аналоговая гистограмма, подсветка дисплея с двумя уровнями яркости, отображение разряда батареи и автоматическое отключение. Прибор снабжен системой защиты от перегрузки и перенапряжения, имеет ударопрочный корпус.
Обзорная таблица цифровых мультиметров UNI-T серии UT71Характеристики | Диапазон |
UT71A![]() |
UT71B![]() |
UT71C![]() |
UT71D![]() |
UT71E![]() |
||
Выбор пределов измерений | автоматический и ручной | |||||||
Постоянное напряжение |
200 мВ / 2 В / 20 В / 200 В / 1000 В |
± (0,1%+2) |
± (0,5%+5) | |||||
400 мВ / 4 В / 40 В / 400 В / 1000 В |
|
|
± (0,025%+5) | |||||
Переменное напряжение |
2 В / 20 В / 200 В / 1000 В |
± (0,8%+10) | ± (0,6%+40) |
|
||||
4 В / 40 В / 400 В / 750 В |
± (0,4%+30) |
|||||||
Постоянный ток | 200 мкА / 2000 мкА / 20 мА / 200 мА / 10 A | ± (0,5%+10) | ± (0,15%+20) | |||||
400 мкА / 4000 мкА / 40 мА / 400 мА / 10 А |
|
± (0,08%+8) | ||||||
Переменный ток | 80 мА / 800 мА / 8 А / 10 А | ± (0,5%+40) | ± (0,8%+15) | |||||
400 мкА / 4000 мкА / 40 мА / 400 мА / 10 А |
|
± (0,5%+15) | ||||||
Сопротивление | 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 20 MОм | ± (0,5%+10) | ± (0,4%+20) | |||||
400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм |
|
± (0,3%+8) | ||||||
Емкость | 20 нФ / 200 нФ / 2 мкФ / 20 мкФ / 200 мкФ / 2 мФ / 20 мФ | ± (3,0%+5) | ± (1,2%+20) | |||||
40 нФ / 400 нФ / 4 мкФ / 40 мкФ / 400 мкФ / 4 мФ / 40 мФ | ± (1%+20) | |||||||
Частота | 20 Гц / 200 Гц / 2 кГц / 20 кГц / 200 кГц / 2 MГц / 20 MГц / 200 MГц | ± (0.01%+15) |
|
|||||
4 кГц / 40 кГц / 400 кГц / 4 MГц / 40 MГц / 400 MГц | ± (0,01%+8) | |||||||
Температура, ºC |
-40 - 1000 | нет | ± (1%+30) | |||||
Температура, ºF | -40 - 1832 | нет | ± (1,5%+50) | |||||
Коэффициент заполнения (скважность) | 1% - 99,9% | ± (1%+30) | ||||||
Измерение петли тока 4-20 мА | 0% - 100% | ± (1%+50) | ||||||
Мощность | 0,1 Вт - 2500 Вт | нет | ± (2%+50) | |||||
Разрядность дисплея |
4½ (20000) |
4¾ (40000) | ||||||
Размер ЖК дисплея | 50 мм × 73 мм | |||||||
Подсветка дисплея | да (двойная) | |||||||
Аналоговая шкала | 40 делений | да | ||||||
Сохранение значений в памяти с возможностью просмотра | нет | до 100 значений | до 9999 значений | до 100 значений | до 100 значений | |||
Память последних измерений | да | |||||||
Тест диодов |
да |
|||||||
Звуковая прозвонка межсоединений |
да |
|||||||
Измерение параметров p-n переходов |
да |
|||||||
Удержание показаний (Data Hold) | да | |||||||
Регистрация пиковых значений (Peak Hold) |
да |
|||||||
Относительные измерения (Relative Mode) | нет | да | ||||||
Измерение среднеквадратических значений (True RMS) | да | |||||||
Режим max/min значений | да | |||||||
Регистрация max/min/средних величин | да | |||||||
Интерфейс USB | да | |||||||
Режим пониженного энергопотребления (Sleep Mode) | да | |||||||
Автоматическое отключение | да | |||||||
Питание | 9 В (6F22 "Крона") | |||||||
Входное сопротивление |
|
около 10 МОм | ||||||
Защита от перегрузок в диапазоне |
до 10 А |
|||||||
Цвет корпуса | красный,серый | |||||||
Вес нетто |
384 г | |||||||
Габариты | 200 мм х 93 мм х 40 мм |
