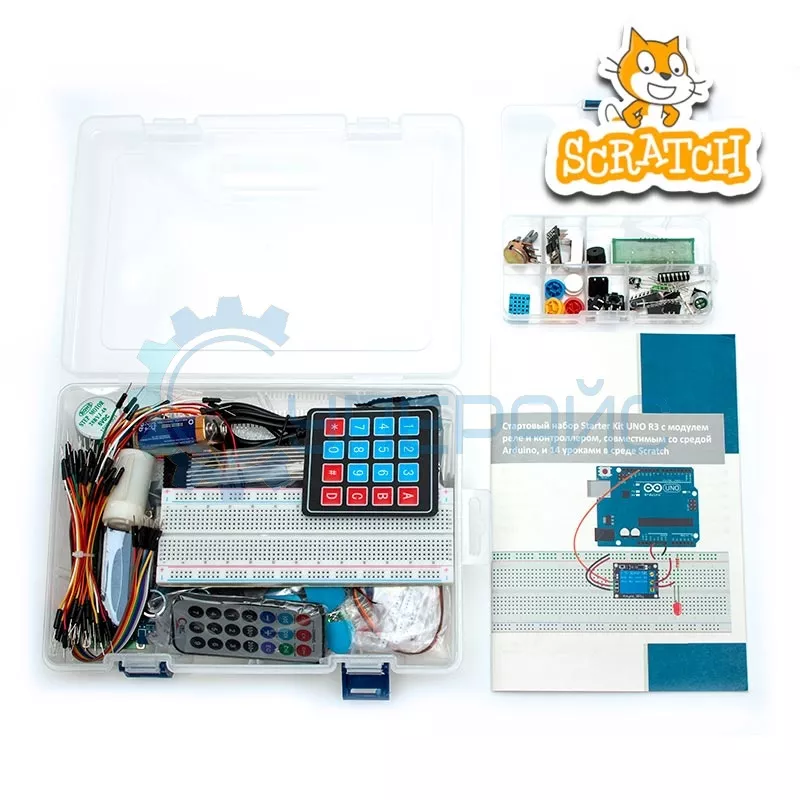

Стартовый набор Starter Kit UNO R3 с модулем реле и контроллером, совместимым со средой Arduino, и 14 уроками в среде Scratch

Технические характеристики Starter Kit UNO R3 с модулем реле на Scratch

Базовый контроллер	плата UNO R3 (Arduino-совместимый контроллер)
Программирование	визуальная событийно-ориентированная среда программирования на Scratch, среда разработки Arduino IDE
Наличие обучающего материала	есть (на русском языке)
Характеристики контроллера UNO R3
Микроконтроллер	ATmega328
Рабочее напряжение	5 В
Входное напряжение (рекомендуемое)	7-12 В
Входное напряжение (предельное)	6-20 В
Цифровые входы/выходы	14 (6 из которых могут использоваться как выходы ШИМ)
Аналоговые входы	6
Постоянный ток через вход/выход	40 мА
Постоянный ток для вывода 3.3 В	50 мА
Флеш-память	32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика
ОЗУ	2 Кб (ATmega328)
EEPROM	1 Кб (ATmega328)
Тактовая частота	16 МГц

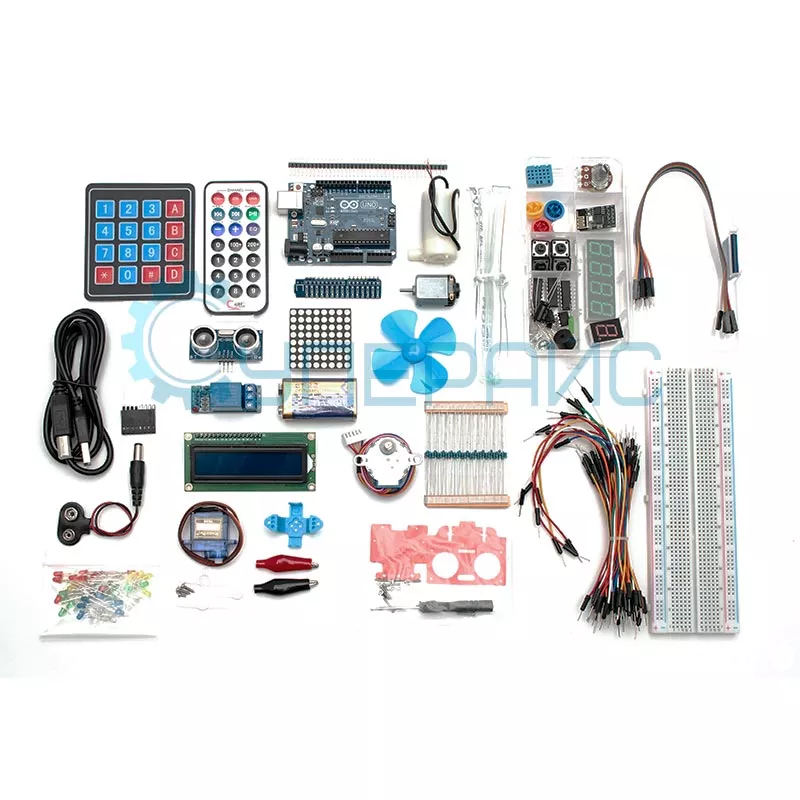

Комплектация

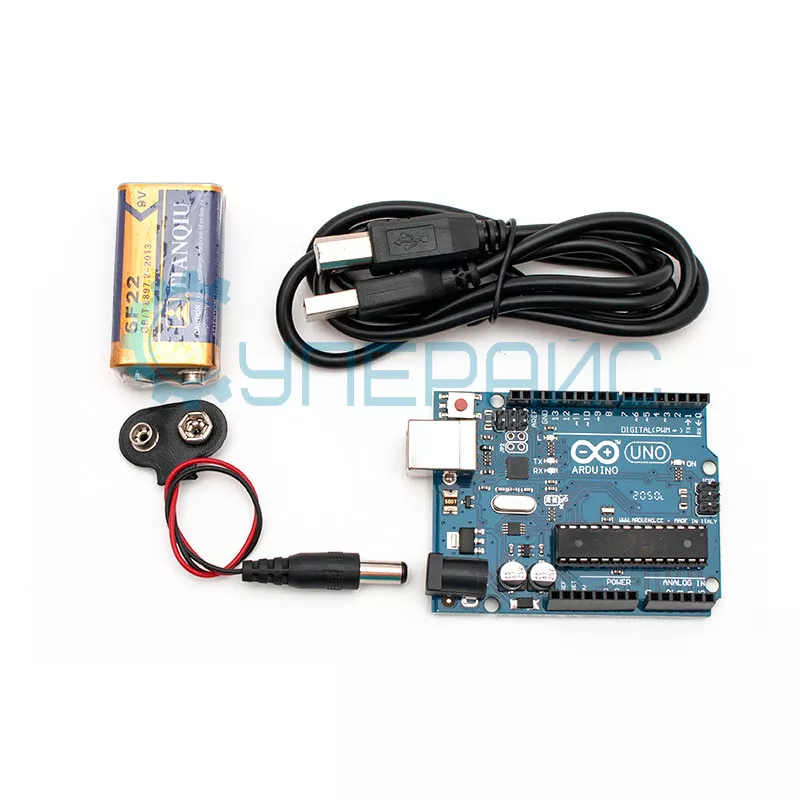

	плата UNO R3 (Arduino-совместимый контроллер) – 1 шт
	USB кабель – 1 шт
	макетная плата – 1 шт
	датчик влажности и температуры DHT11 – 1 шт
	дисплей LCD1602 – 1 шт
	светодиодная матрица 8 х 8 – 1 шт
	светодиодный модуль "бегущий огонь" – 1 шт
	ультразвуковой модуль HC-SR04 – 1 шт
	Wi-Fi модуль – 1 шт
	ИК пульт управления – 1 шт
	модуль реле – 1 шт

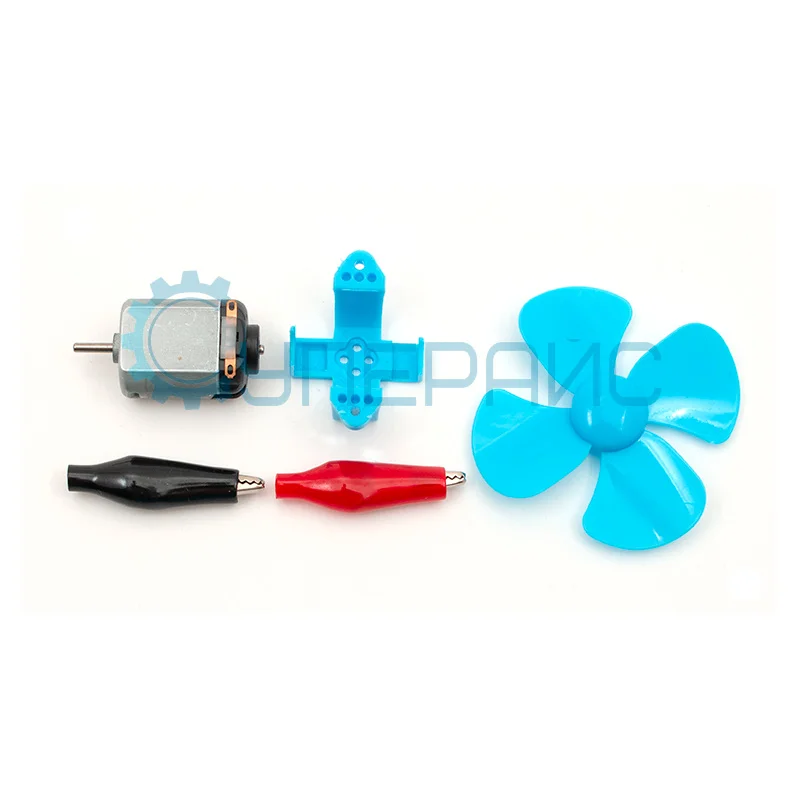

	двигатель – 1 шт
	вентилятор – 1 шт
	тактовые кнопки с крышками (разного цвета) – 4 шт
	адаптер для батареи – 1 шт
	батарея типа «Крона» 9 В – 1 шт

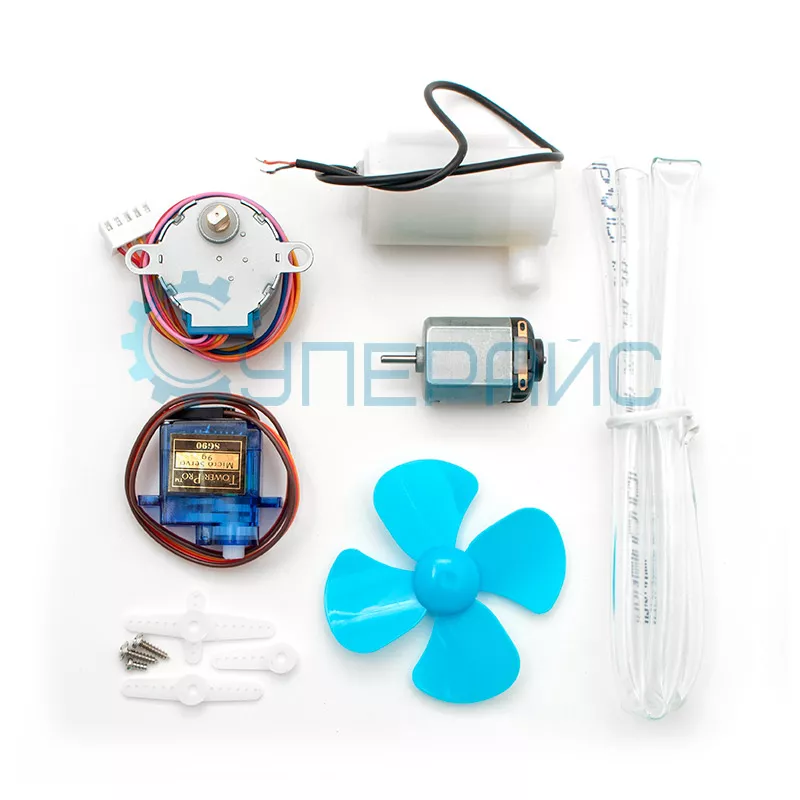

	шаговый 4-х фазный двигатель 5V с микросхемой ULN2003 – 1 шт
	светодиоды зеленые – 5 шт
	светодиоды красные – 10 шт
	светодиоды желтые – 5 шт

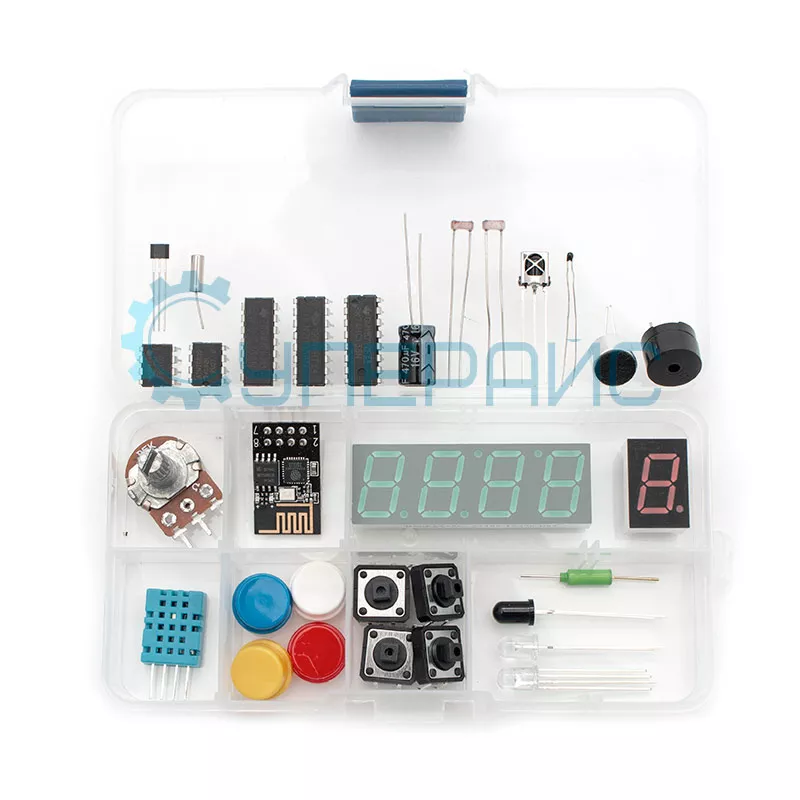

	демультиплексор 74HC138 – 1 шт
	сдвиговый регистр 74HC164 – 1 шт
	сдвиговый регистр 74HC595 – 1 шт
	микросхема DS1302 – 1 шт
	микросхема 24C02 – 1 шт
	рулевой механизм с кронштейном – 1 шт
	потенциометр – 1 шт
	фоторезистор – 2 шт
	соединительные Dupont провода (папа-мама) – 10 шт
	инфракрасный передатчик – 1 шт
	трехцветный светодиод – 1 шт
	датчик Холла – 1 шт
	резисторы на 4,7 кОм – 20 шт
	резисторы на 1 кОм – 20 шт
	резисторы на 10 кОм – 20 шт
	матричная клавиатура – 1 шт
	4-х разрядный цифровой индикатор – 1 шт
	одноразрядный цифровой индикатор – 1 шт
	инфракрасный приемник – 1 шт
	термистор – 1 шт
	датчик огня – 1 шт
	сервопривод TowerPro SG90 – 1 шт
	переключатель наклона – 1 шт
	кварцевый резонатор – 1 шт
	зуммер пассивный – 1 шт
	микрофон – 1 шт
	40 pin – 1 шт
	соединительные провода – 1 комплект
	зажим типа крокодил – 2 шт
	трубка пластиковая – 1 шт
	мини насос – 1 шт
	набор для крепления вентилятора – 1 комплект

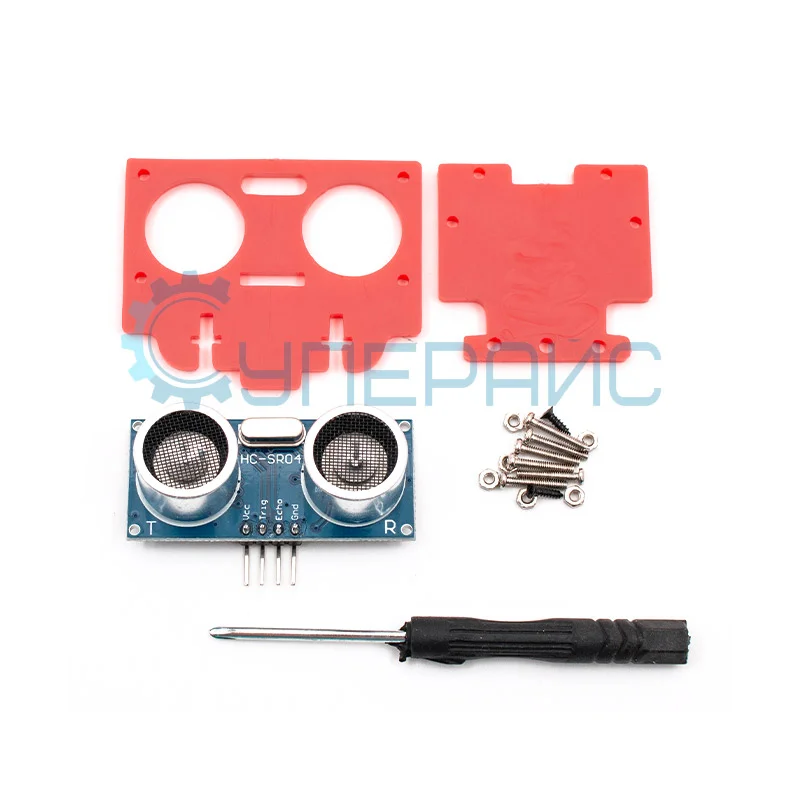

	набор для крепления ультразвукового дальномера – 1 комплект

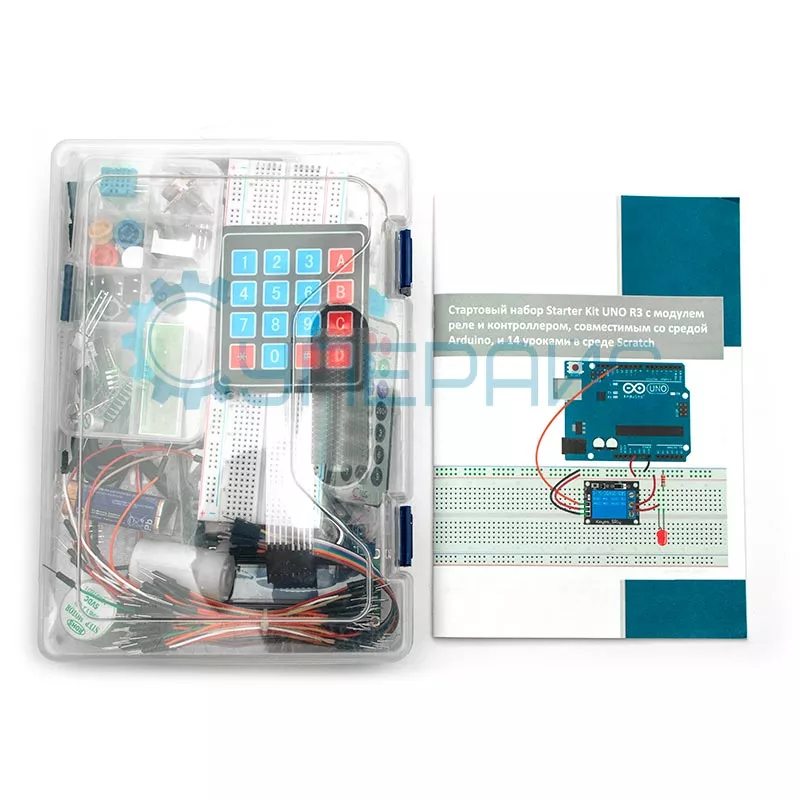

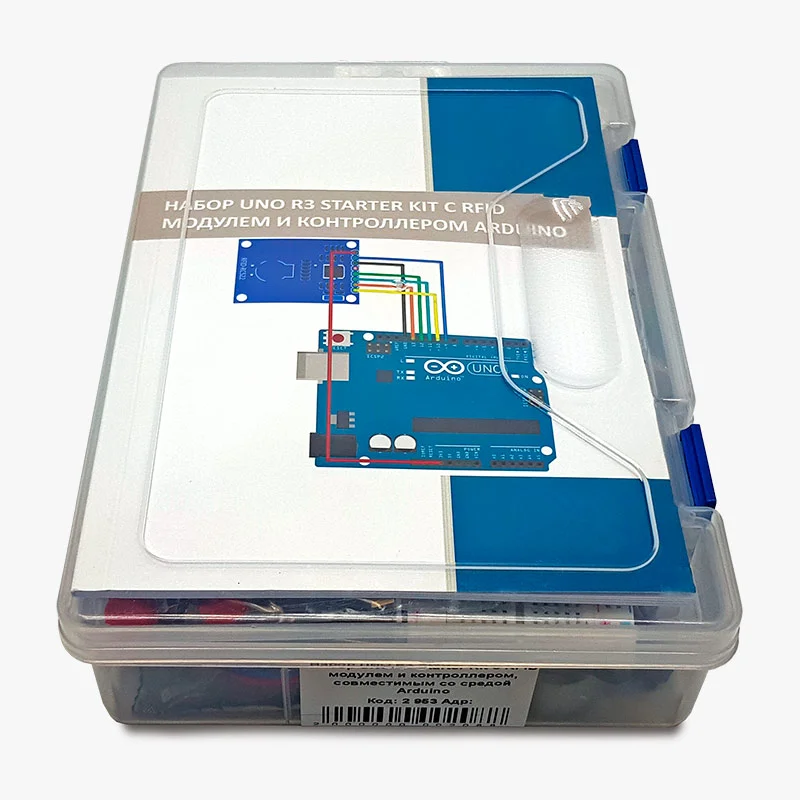

	пластиковый контейнер – 1 шт
	учебное пособие (14 уроков на русском языке) – 1 шт

Обзорная таблица наборов Arduino Starter Kit на Scratch

Образовательный комплект Starter Kit UNO R3: от визуального программирования к практической робототехнике

Расширенный стартовый набор UNO R3 представляет собой комплексную образовательную платформу для освоения основ программирования и робототехники. В комплект входит 81 компонент, включая Arduino-совместимый контроллер и специализированный модуль реле, позволяющий управлять нагрузками до 250В. Уникальность решения заключается в адаптированной методике обучения, содержащей 14 практических уроков с постепенным усложнением задач.

Техническая архитектура проекта:

Центральным элементом системы является плата Arduino UNO R3 на базе микроконтроллера ATmega328 с тактовой частотой 16 МГц. Контроллер обладает 14 цифровыми входами/выходами и 6 аналоговыми входами, что обеспечивает подключение разнообразных периферийных устройств. Особенностью комплектации является наличие WiFi-модуля для реализации IoT-проектов и ультразвукового дальномера HC-SR04 для создания автономных систем навигации.

Образовательная программа:

Методика обучения построена на принципе поэтапного освоения компетенций:

• Базовые операции ввода-вывода через светодиоды и кнопки
• Работа с аналоговыми датчиками температуры и влажности DHT11
• Управление сервоприводами и шаговыми двигателями
• Программирование дисплейных модулей LCD1602 и светодиодных матриц
• Создание систем автоматизации с использованием релейных модулей

Практическое применение:

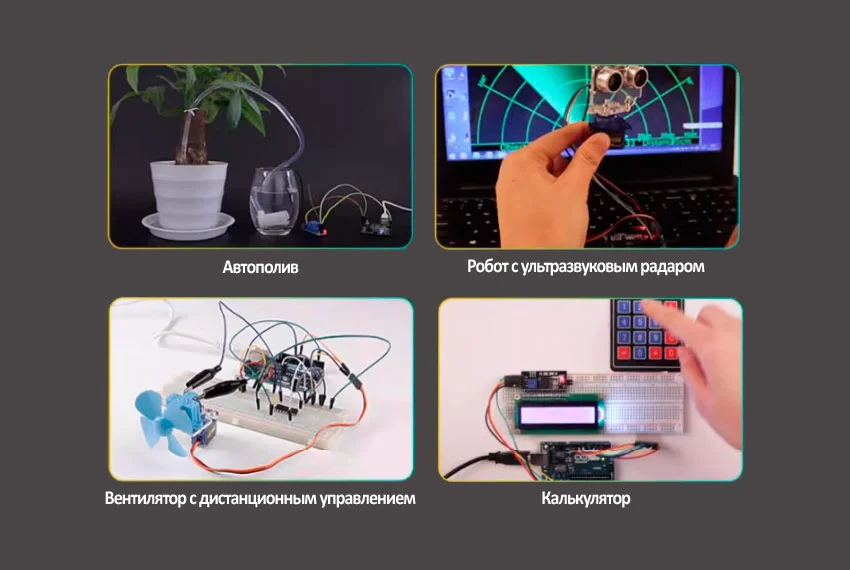

Комплект позволяет реализовать:

• Системы "умного дома" с контролем климатических параметров
• Роботизированные платформы с ультразвуковой навигацией
• Автоматизированные системы полива с использованием мини-насоса
• Охранные комплексы с датчиками огня и Hall-эффекта
• Информационные табло и метеостанции

Функциональные особенности:

Набор поддерживает кросс-платформенную разработку, позволяя плавно переходить от визуального программирования в Scratch к профессиональной среде Arduino IDE. Интеграция с популярными библиотеками обеспечивает совместимость с дополнительными модулями. Специально разработанная макетная плата и комплект соединительных проводов позволяют создавать прототипы без использования пайки.

Комплектация и ресурсы:

В набор входят профессиональные компоненты, включая цифровые и аналоговые датчики, исполнительные устройства и индикаторы. Детализированное учебное пособие на русском языке содержит не только практические задания, но и теоретические основы электроники и программирования.
