Стартовый набор UNO R3 Starter Kit с контроллером, совместимым со средой Arduino, и 10 уроками в среде Scratch

Технические характеристики UNO R3 Starter Kit на Scratch

Базовый контроллер	плата UNO R3 (Arduino-совместимый контроллер)
Программирование	визуальная событийно-ориентированная среда программирования на Scratch, среда разработки Arduino IDE
Наличие обучающего материала	есть (на русском языке)
Характеристики контроллера UNO R3
Микроконтроллер	ATmega328
Рабочее напряжение	5 В
Входное напряжение (рекомендуемое)	7-12 В
Входное напряжение (предельное)	6-20 В
Цифровые входы/выходы	14 (6 из которых могут использоваться как выходы ШИМ)
Аналоговые входы	6
Постоянный ток через вход/выход	40 мА
Постоянный ток для вывода 3.3 В	50 мА
Флеш-память	32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика
ОЗУ	2 Кб (ATmega328)
EEPROM	1 Кб (ATmega328)
Тактовая частота	16 МГц
Характеристики сервопривода SG90
Напряжение питания	3.5 - 6 В
Скорость без нагрузки	0.12 с/60° (4.8 В), 0.10 с/60° (6 В)
Вращающий момент при заторможенном роторе	1.5 кг/см (4.8 В) 1.7 кг/см (6 В)
Рабочая "мертвая зона"	5 мкс
Рабочая температура	- 30 ∼ + 60°С
Вес	9 г
Характеристики LED матрицы 8х8
Тип матрицы	LED
Количество светодиодов	64 шт
Размерность матрицы	8 х 8
Контакты модуля	VCC, GND, CE, MOSI, SCLK
Область применения	графический индикатор
Интерфейс	SPI
Рабочее напряжение	DC 5 В
Потребляемый ток	до 35 мА
Рабочая температура	- 20°С - 60°С
Температура хранения	- 30°С - 70°С
Относительная влажность	10 % ~ 95 %
Размер модуля	64 х 63 мм
Вес	∼ 20 грамм
Характеристики LCD-дисплея 1602
Входное напряжение	DC 5 В
Размер дисплея	2.6 дюйма
Тип дисплея	2 строки по 16 символов
Цвет подсветки	синий
Цвет символов	белый
Габариты	80 x 35 x 11 мм
Контакты	VSS - «-» питание модуля, VDD - «+» питание модуля, VO - вывод управления контрастом, RS - выбор регистра, RW - выбор режима записи или чтения (при подключении к земле, устанавливается режим записи), E - строб по спаду, DB0-DB3 - биты интерфейса, DB4-DB7 - биты интерфейса, A - «+» питание подсветки, K - «-» питание подсветки
Характеристики датчика температуры LM35
Напряжение питания	2.7 - 5.5 В
Погрешность	± 2°С
Измеряемая температура	10°C - 125°C
Потребляемый ток	50 мкА
Разрешение	10 mV/°C
Размеры	26.5 х 18 мм
Общие характеристики
Габариты коробки	240 х 170 х 60 мм
Вес	650 г

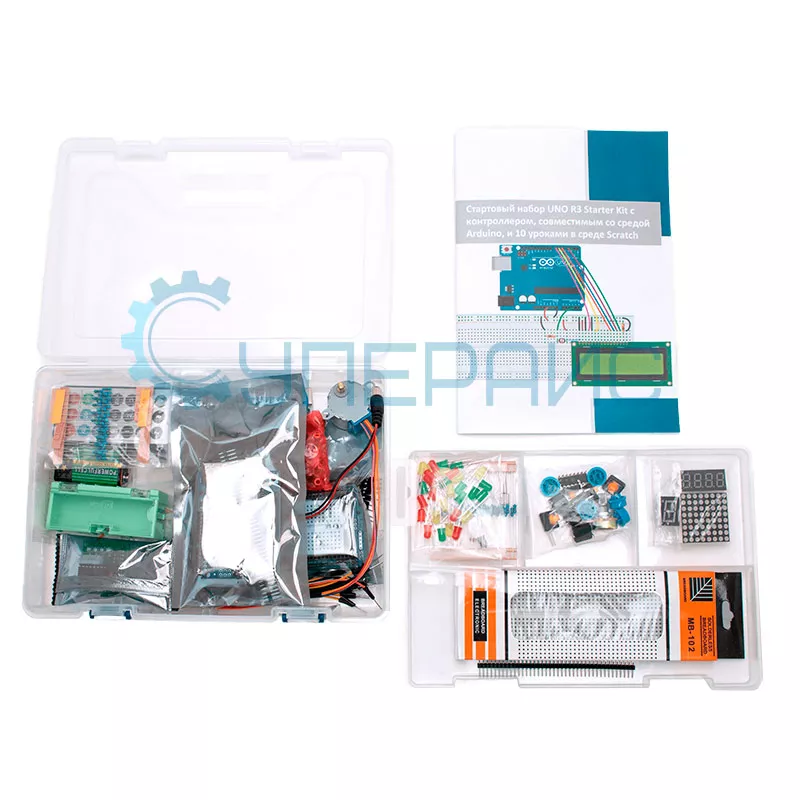

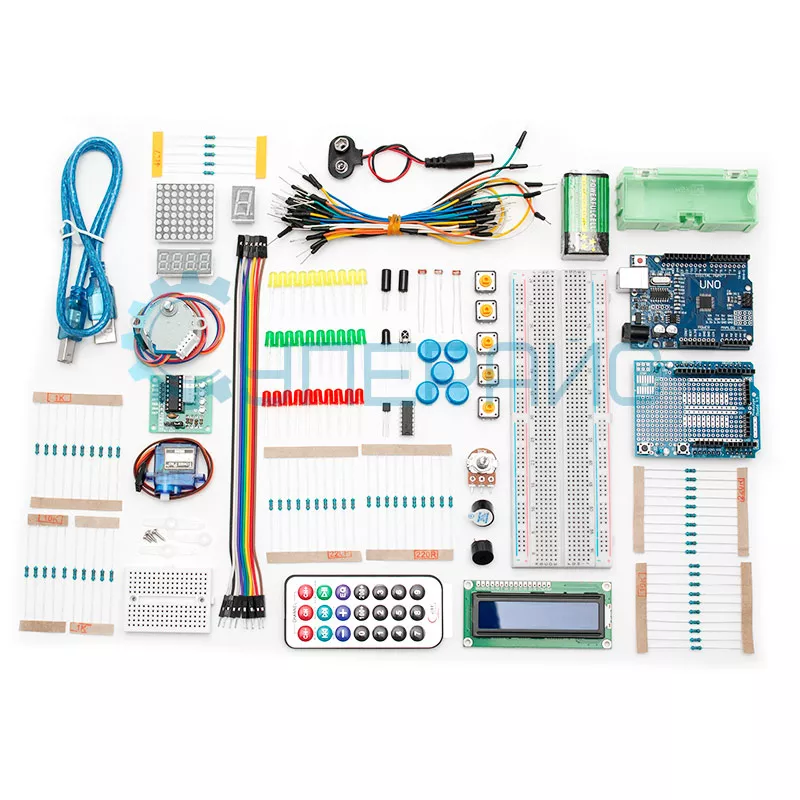

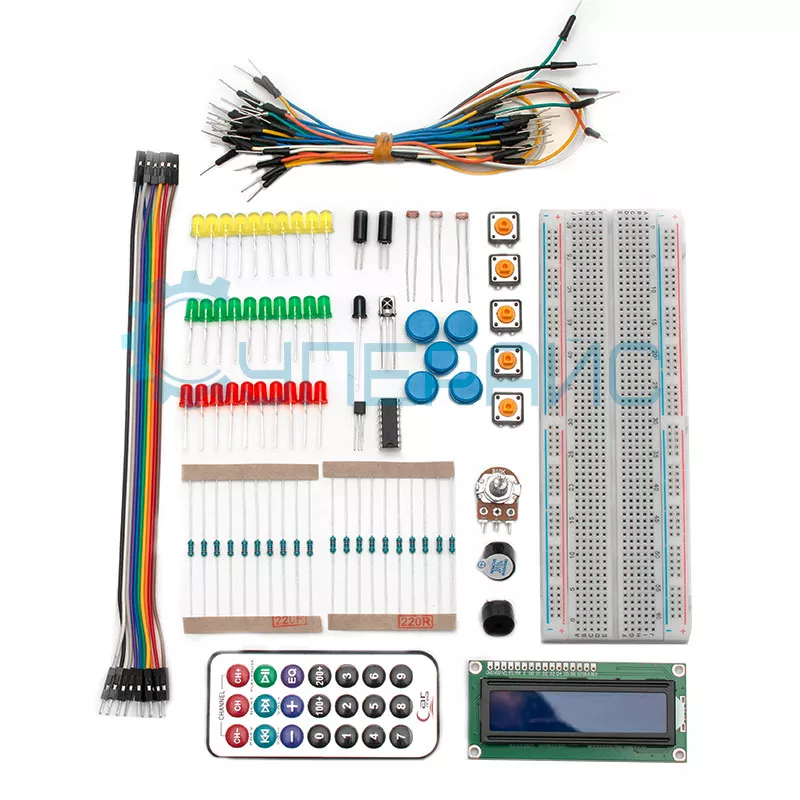

Комплектация:

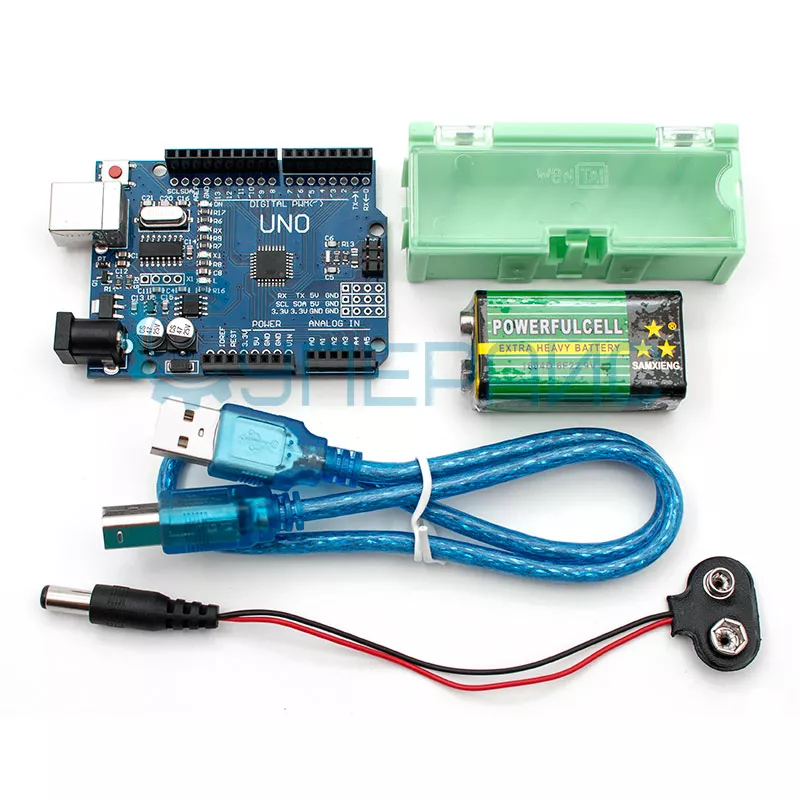

	плата UNO R3 (Arduino-совместимый контроллер) – 1 шт
	USB Кабель – 1 шт

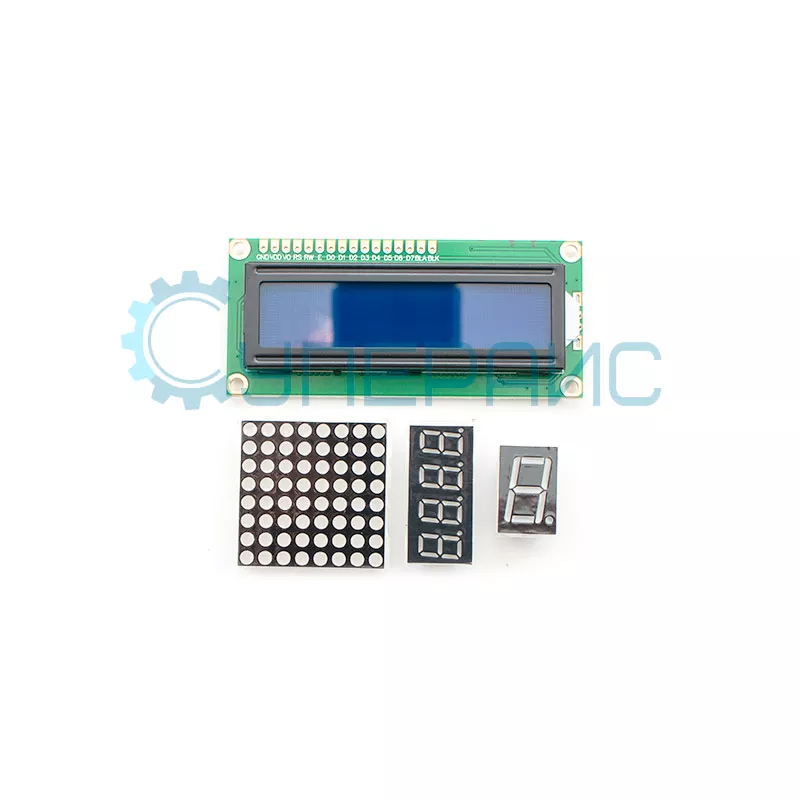

	дисплей LCD1602 – 1 шт
	адаптер для батареи – 1 шт
	светодиодная матрица 8 х 8 – 1 шт
	соединительные провода – 1 комплект
	тактовые кнопки – 4 шт

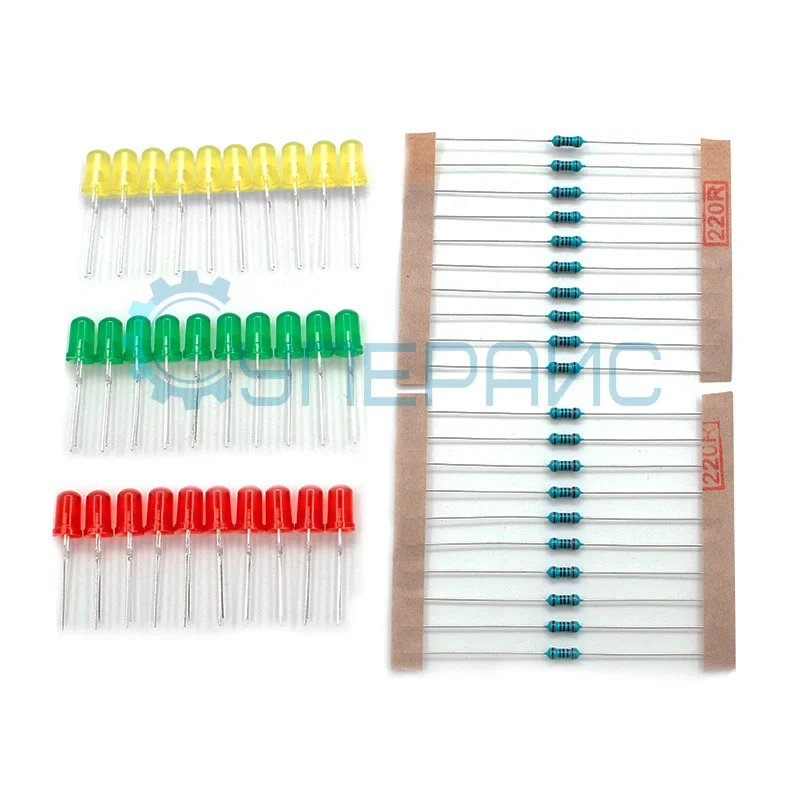

	светодиоды голубые или зеленые – 5 шт
	светодиоды красные – 5 шт
	светодиоды желтые – 5 шт
	потенциометр – 1 шт
	инфракрасный приемник – 1 шт
	датчик температуры LM35 – 1 шт
	сдвиговый регистр 74HC595 – 1 шт

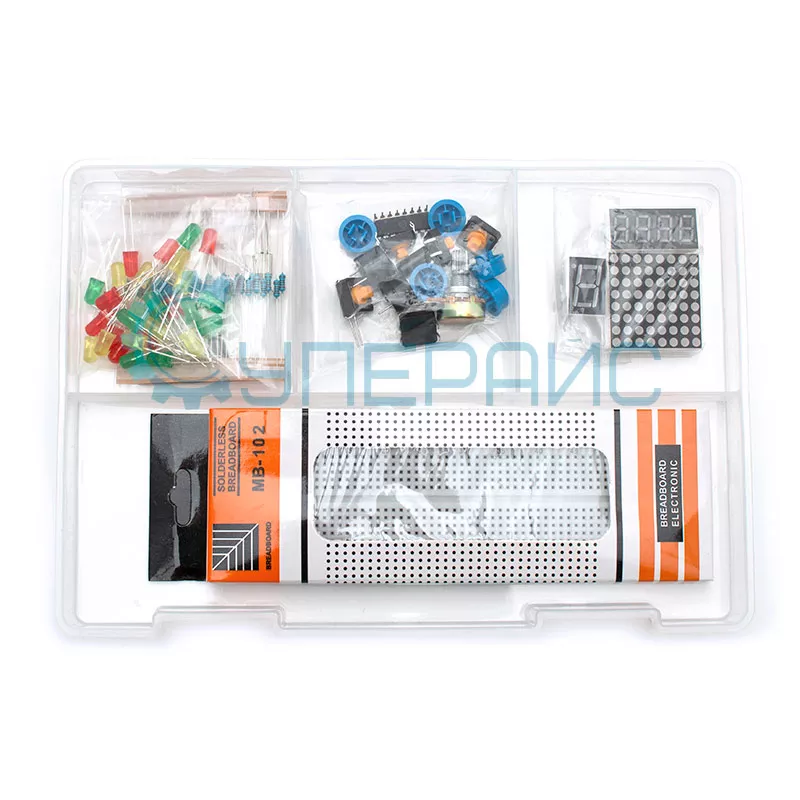

	беспаечная макетная плата – 1 шт

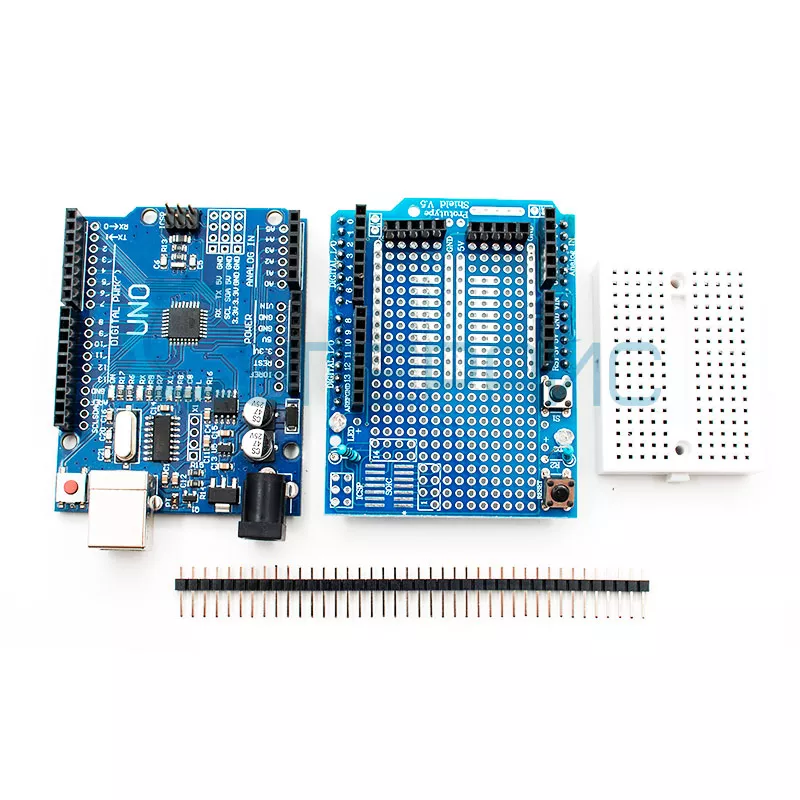

	плата расширения Arduino Uno Protoshield – 1 шт
	4-х разрядный цифровой индикатор – 1 шт
	одноразрядный цифровой индикатор – 1 шт

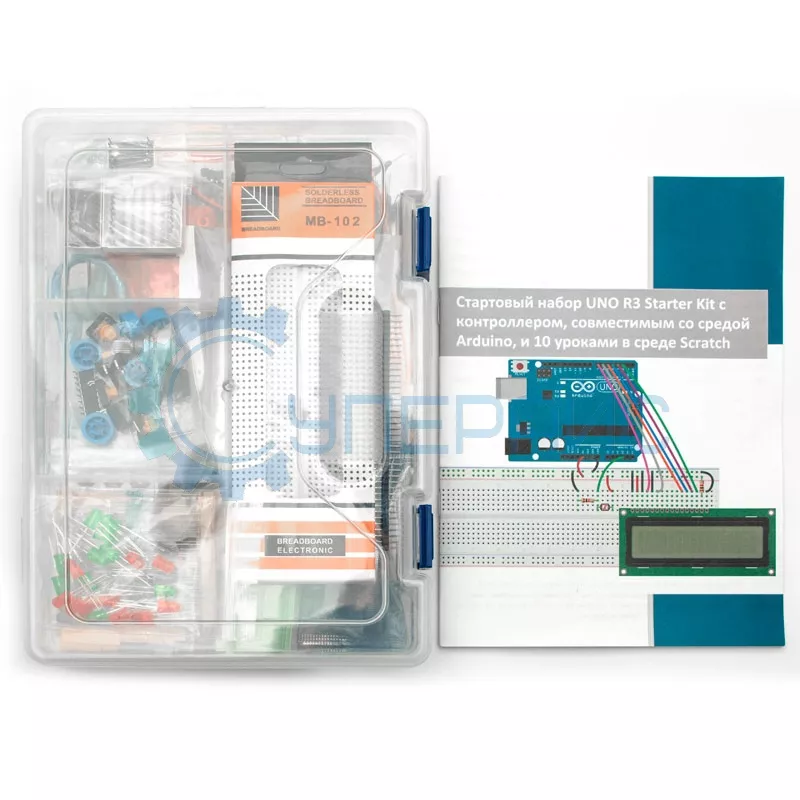

	коробка для компонентов – 1 шт
	батарея типа «Крона» 9 В – 1 шт

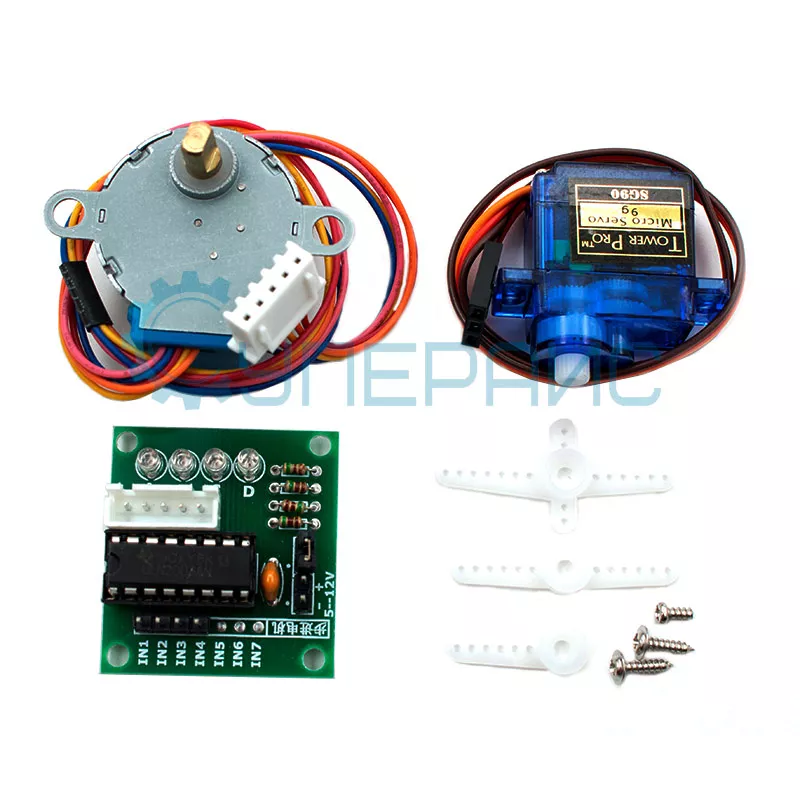

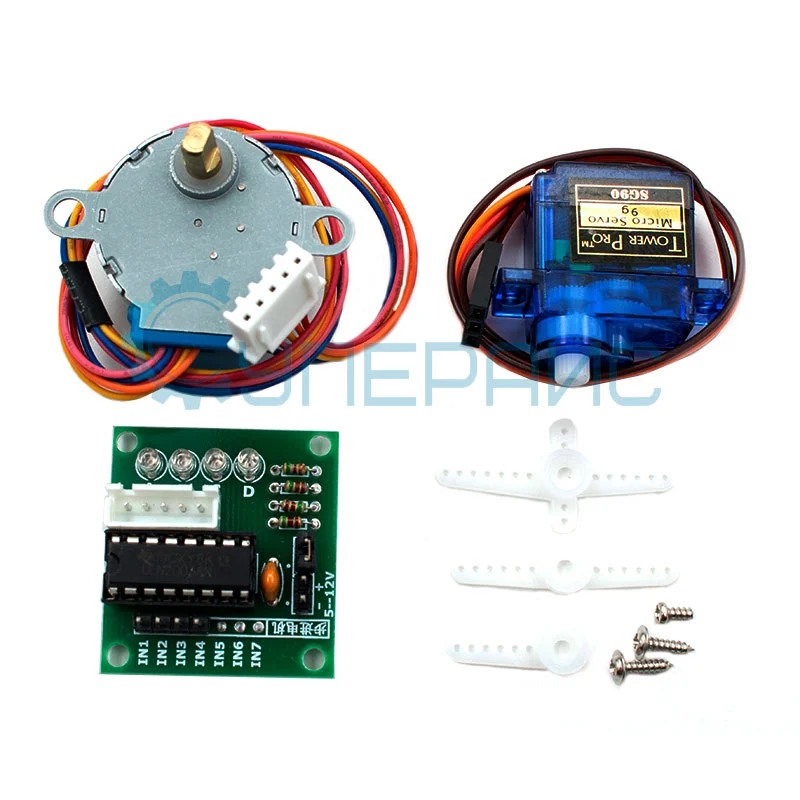

	шаговый 4-х фазный двигатель 5V с платой управления на микросхеме ULN2003 – 1 шт
	сервопривод TowerPro SG90 с рулевым механизмом – 1 шт
	ИК пульт управления – 1 шт
	зуммер активный – 1 шт
	зуммер пассивный – 1 шт
	датчик огня – 1 шт
	фоторезистор – 3 шт

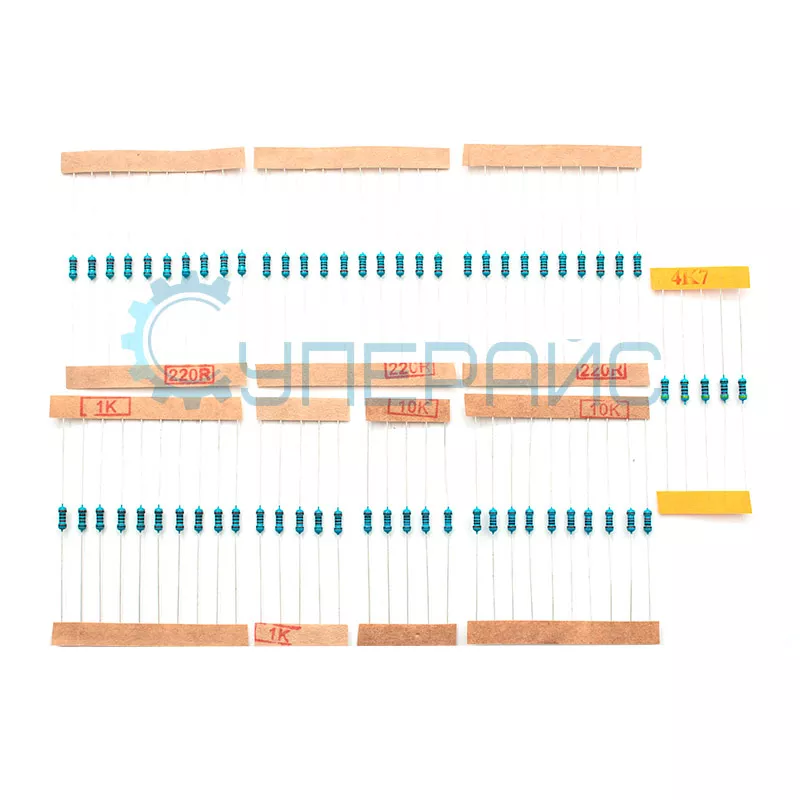

	резисторы на 220 Ом, резисторы на 1 кОм, резисторы на 10 кОм, резисторы 4,7 кОм – 1 комплект
	датчик наклона – 2 шт

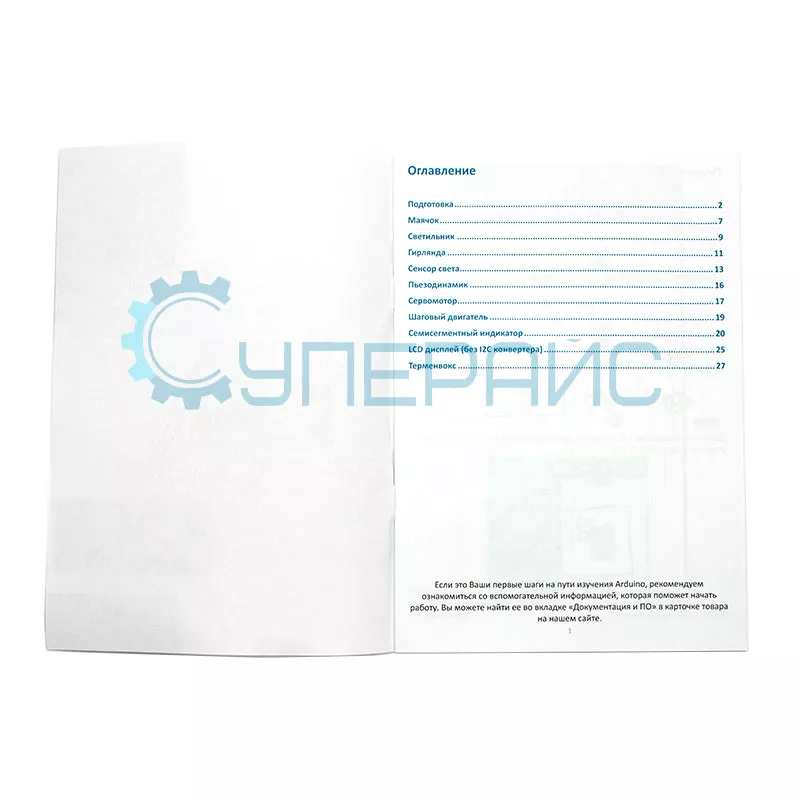

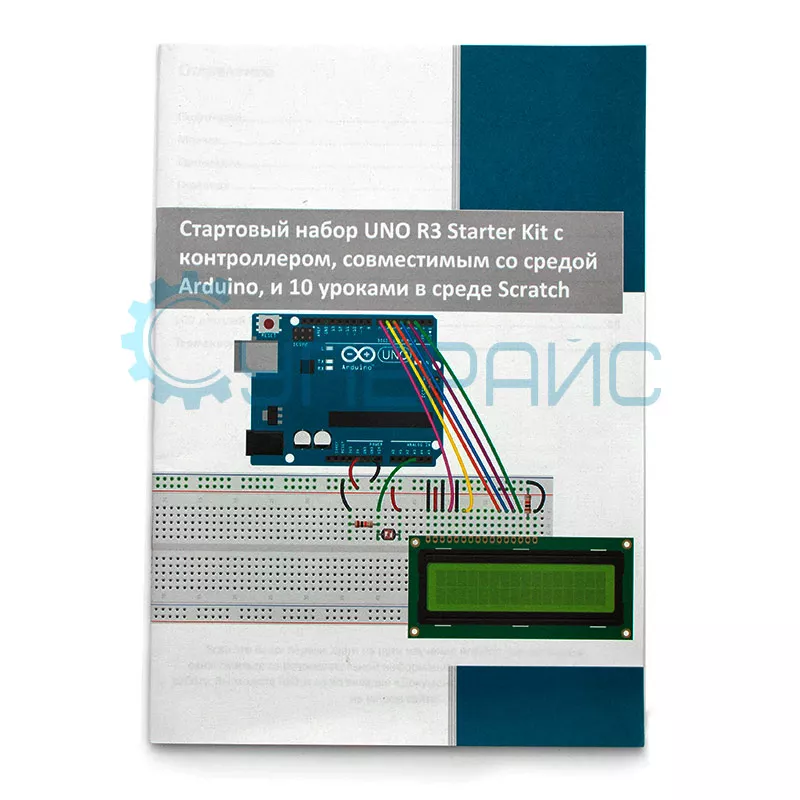

	учебное пособие (10 уроков на русском языке) – 1 шт

Набор UNO R3: комплексное решение для освоения программирования и электроники

Обучающий комплект на базе Arduino UNO R3 представляет собой платформу для изучения основ робототехники и создания проектов. В основе набора лежит совместимый с Arduino контроллер, дополненный 46 компонентами для практического освоения электроники. Уникальность решения заключается в адаптированной образовательной программе, позволяющей поэтапно освоить принципы программирования - от уроков визуального языка Scratch до профессиональной среды Arduino IDE.

Техническая архитектура:

Центральным элементом системы является плата с микроконтроллером ATmega328, предлагающая 14 цифровых и 6 аналоговых портов. Контроллер дополнен многоуровневой системой периферийных устройств, включая прецизионные датчики температуры LM35, сервоприводы с точностью позиционирования 0.1с/60° и графические индикаторы с SPI-интерфейсом. Специально разработанная плата расширения Protoshield позволяет создавать прототипы без пайки.

Образовательная методология:

Программа обучения построена по принципу "от простого к сложному" через 10 структурированных проектов:

• Базовые операции ввода-вывода с использованием светодиодов и кнопок
• Работа с аналоговыми датчиками и преобразование сигналов
• Управление двигателями и сервоприводами
• Создание пользовательских интерфейсов на LCD-дисплеях
• Разработка автономных систем с использованием таймеров и прерываний

Функциональные особенности:

Комплект поддерживает кросс-платформенную разработку, позволяя переходить от блочного программирования в Scratch к текстовому коду в Arduino IDE. Интеграция с популярными библиотеками обеспечивает совместимость с дополнительными модулями. Система питания включает как USB-подключение, так и автономную работу от батареи "Крона".

Практическое применение:

Набор датчиков позволяет реализовать широкий спектр проектов:

• Прототипы систем "умного дома" с климат-контролем
• Робототехнические конструкции
• Измерительные комплексы для сбора данных
• Устройства сигнализации и оповещения
• Обучающие тренажеры и демонстрационные стенды

Комплектация и ресурсы:

В набор входят профессиональные компоненты промышленного стандарта: точные резисторы с 1% допуском, защищенные от переполюсовки разъемы, термически стабильные датчики. Детализированное руководство содержит не только пошаговые инструкции, но и теоретические основы электротехники и программирования. Данный образовательный комплекс формирует экосистему для освоения современных технологий, сочетая методологическую глубину с практической ориентированностью.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
