Портативный цифровой осциллограф DSO DSO068 (конструктор 06804K)

Обратите внимание: цвет корпуса портативного осциллографа может отличаться в зависимости от партии поставки.

Внимание! Прошивать осциллограф после сборки не требуется, поскольку он уже прошит.

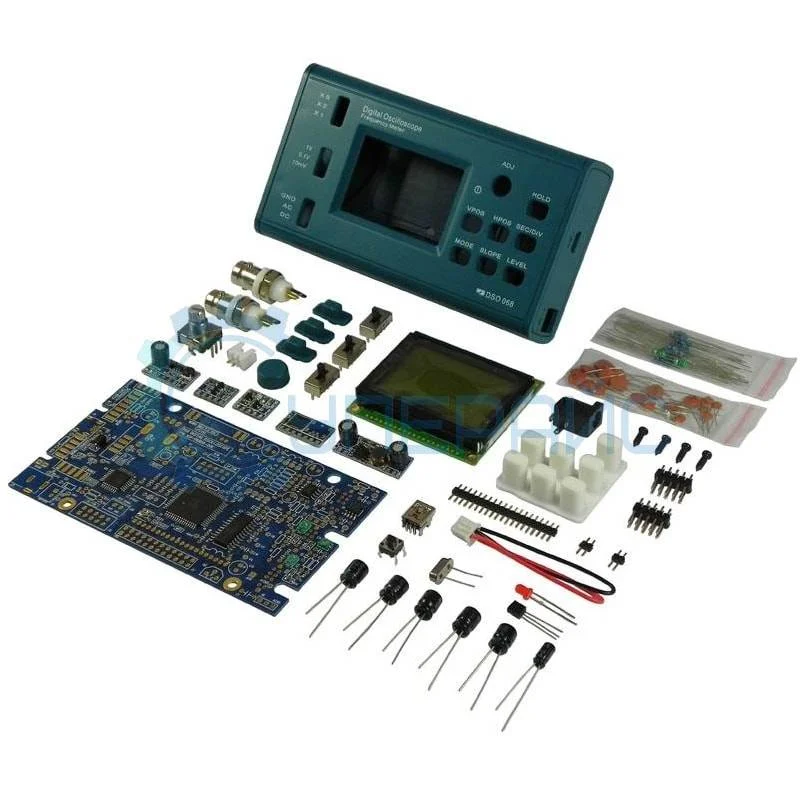

Радиотехнический набор-конструктор 06804K для сборки цифрового портативного осциллографа DSO 068

Цифровой осциллограф DIY Kit можно собрать самостоятельно начинающему радиолюбителю и студенту, для приобретения опыта по монтажу, настройке, прошивке и установке программного взаимодействия осциллографов с компьютерами.

Паяем осциллограф DSO 068 Kit DIY

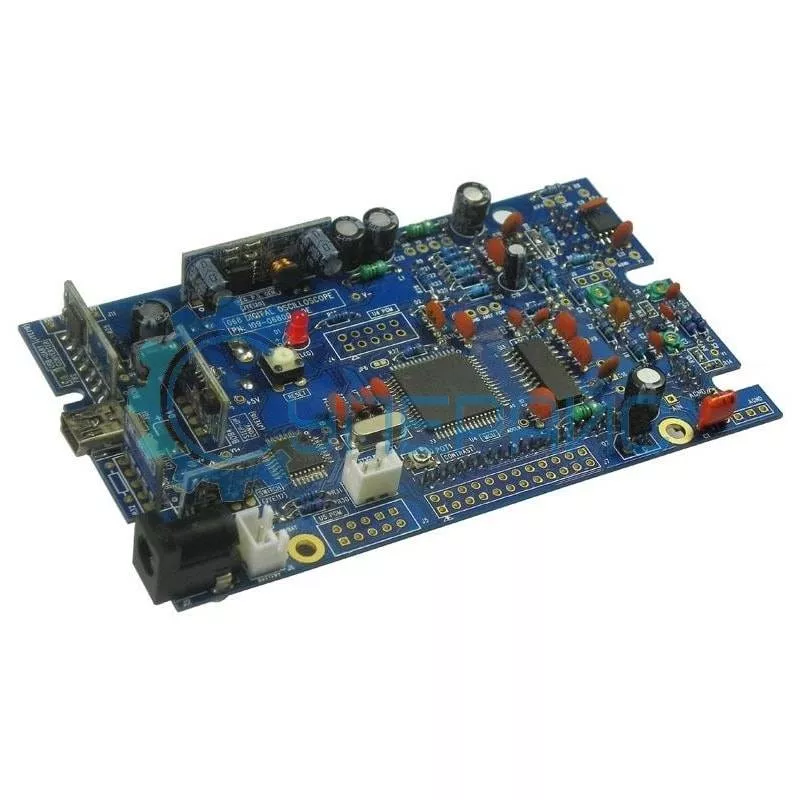

Портативный осциллограф китайской компании JYETECH имеет в комплекте готовый корпус, с аккуратными отверстиями, в точности находящимися на своих местах. Сборка осциллографа DSO 068 несложна. На плате уже установлены наиболее трудные для пайки детали: некоторые SMD компоненты, два контроллера: ATmega 64, Atmega 48 и высокоскоростной аналого-цифровой преобразователь TLC5510.

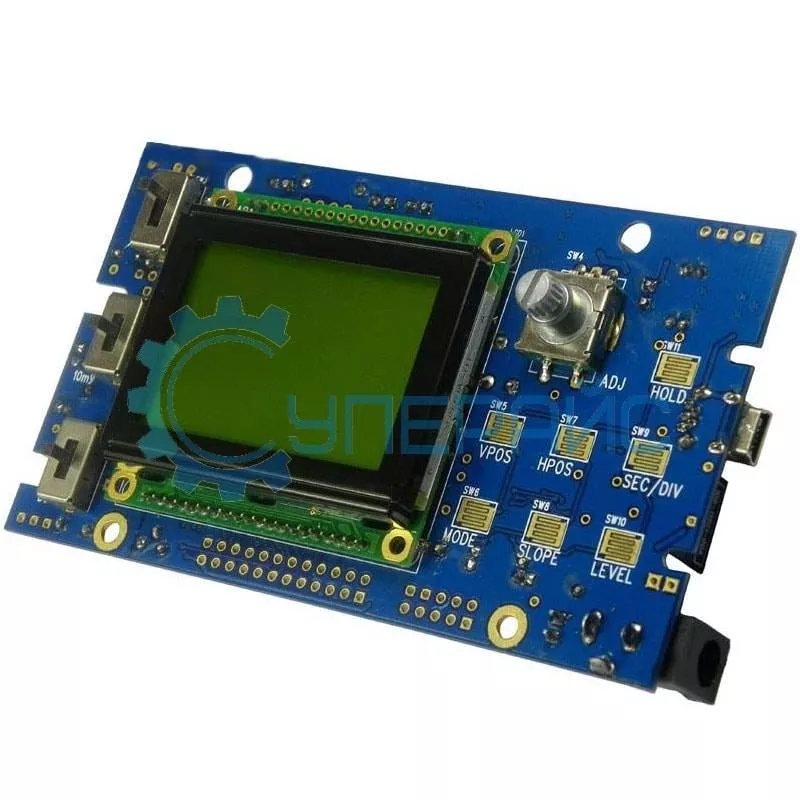

Номиналы конденсаторов подписаны в соответствии с последним способом обозначения ёмкости. Сопротивление резисторов проще определить мультиметром, чем искать соответствие среди цветных полос, тем более, большинство сопротивлений имеет один и тот же номинал. Остаётся установить пять небольших вертикальных плат, гнёзда, соединить разъёмы для щупов и установить «гребенки» для связи платы экраном.

Питание осциллографа на микроконтроллере AVR

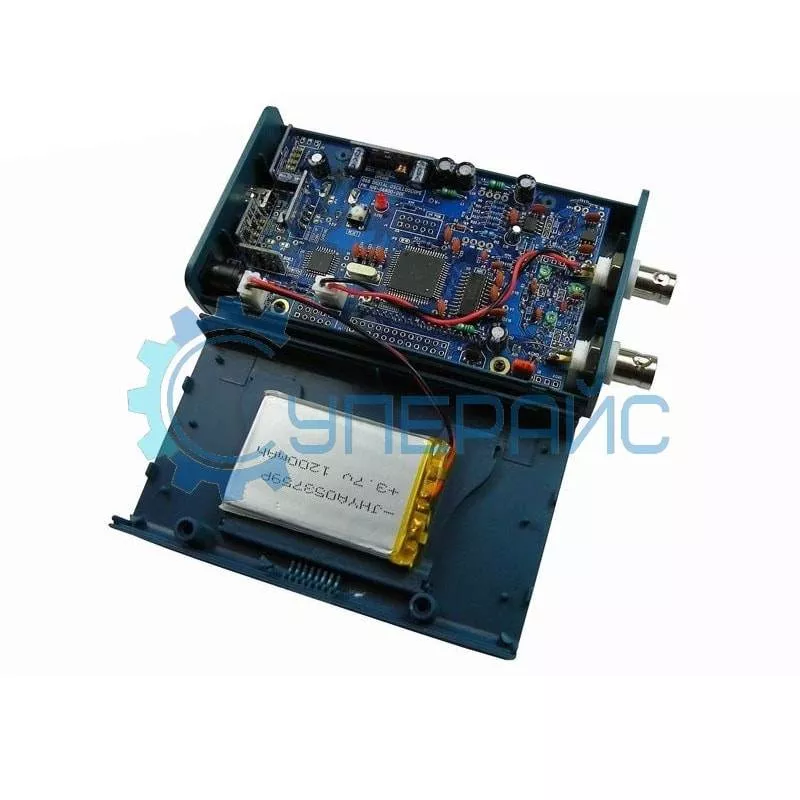

На плату устанавливается стандартный разъем для подключения внешнего блока питания с напряжением 3,7 В. Чтобы сделать прибор по-настоящему автономным, можно поступить следующим образом: установить внутри корпуса li-ion аккумулятор. Места хватит для большинства типоразмеров. Подойдут и с неработающим контроллером заряда. Он имеется в осциллографе. Красный светодиод на модуле заряда будет светиться во время зарядки. Прикрепляем батарею двухсторонним скотчем к нижней крышке корпуса.

Некоторые характеристики и возможности

• остановка изображения;
• возможность смещения картинки в двух направлениях;
• автоматический/ручной режимы и синхронизация;
• переключение режимов триггера;
• наличие частотомера;
• построение спектра сигнала;
• сохранение осциллограммы и передачи её по USB, в BMP/CSV формате;
• полоса пропускания — 0-3 МГц;
• частота дискретизации — 2 МВыб/с;
• чувствительность по горизонтали — от 0,5 нс/дел до 10 с/дел;
• чувствительность по вертикали — 100 мВ/дел - 5 В/дел;
• частота тестового сигнала — 1 Гц - 100 кГц;
• возможность настройки амплитуды тестового сигнала;
• сброс на заводские установки и перезагрузка;
• возможность замены прошивки (новые версии можно взять на сайте производителя, вместе с подробной инструкцией);
• подключение осциллографа к компьютеру при помощи софта jyeLab.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
