Цифровой осциллограф DSO138 mini (набор для сборки)

Код товара: 3584

Array
(
    [0] => Array
        (
            [ID] => 10902
            [SRC] => /upload/iblock/703/70321d5b711bc06d10f24f86758c238d.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 10903
            [SRC] => /upload/iblock/f2e/f2ed83c19fd42fc6cc747ed8973964b2.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 10904
            [SRC] => /upload/iblock/d58/d58c31d769a839c1b5130d8471b660e9.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 10905
            [SRC] => /upload/iblock/974/9749624048b9e5420f8c3d67709bce34.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 10906
            [SRC] => /upload/iblock/104/104d9481065d23e6eb7dfdbec5924d36.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 10907
            [SRC] => /upload/iblock/1d4/1d464719ca622627f9554ff21f0aae5e.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 10908
            [SRC] => /upload/iblock/f29/f29b9f769393fcdd7c0fc61614b1a72d.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Цифровой осциллограф DSO138 mini (набор для сборки)
Цифровой осциллограф DSO138 mini (набор для сборки)
Цифровой осциллограф DSO138 mini (набор для сборки)
Цифровой осциллограф DSO138 mini (набор для сборки)
Цифровой осциллограф DSO138 mini (набор для сборки)
Цифровой осциллограф DSO138 mini (набор для сборки)
Цифровой осциллограф DSO138 mini (набор для сборки)
1 299 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики портативного осциллографа
Количество каналов 1
Частота дискретизации 1 МВыб/с
Разрешение по вертикали 12 бит
Полоса пропускания 0 - 200 кГц
Чувствительность 10 мВ/дел - 5 В/дел
Погрешность чувствительности < 5%
Длина записи 1024 байт
Входное сопротивление 1 МОм / 20 пФ
Входное напряжение 50 Vpp (1:1 датчик), 400 Vpp (10:1 зонд)
Режимы DC, AC, GND
Коэффициент развертки 10 мкс/дел - 500 с/дел
Режим развертки автоматический, нормальный, однократный
Режим запуска запуск по нарастающему или по спадающему фронту сигнала
Внешний запуск TTL или LVTTL сигналы
Напряжение питания DC 3,5 - 6 В
Потребляемый ток 120 мА (при 5 А)
Возможность сохранения данных на ПК есть
Поддержка программного обеспечения Gnuplot
Общие характеристики
Дисплей 2,4-дюймовый цветной TFT-дисплей с разрешением 320 x 240
Подсветка экрана да
Габариты 85 мм х 75 мм х 15 мм

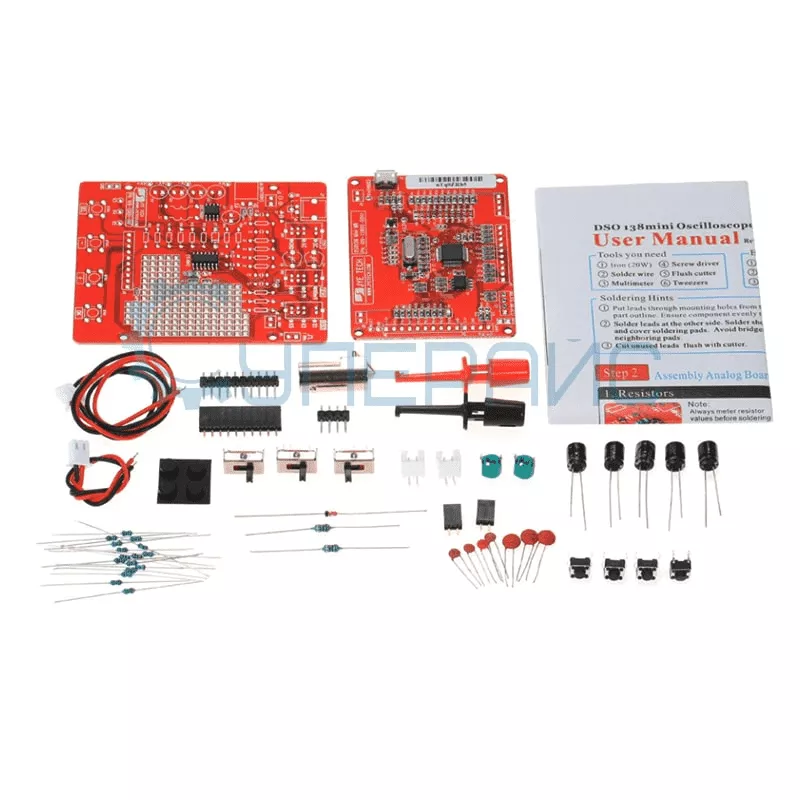

Комплектация осциллограф DSO DSO138mini – 1 шт
инструкция по эксплуатации – 1 шт

Внимание! Прошивать осциллограф после сборки не требуется, поскольку он уже прошит.

Карманный осциллограф китайской компании JYETECH DSO138 mini (набор для сборки)

Цифровой осциллограф DSO138 mini. Обзор

Сборка компактного осциллографа из набора — хороший урок для обучения начинающего радиолюбителя или мастера по ремонту электронной техники. Компактный корпус, приемлемая полоса пропускания сигнала (частота до 200 кГц) и возможность доработки делают этот электронный прибор средством приобретения опыта.

Характеристики и возможности

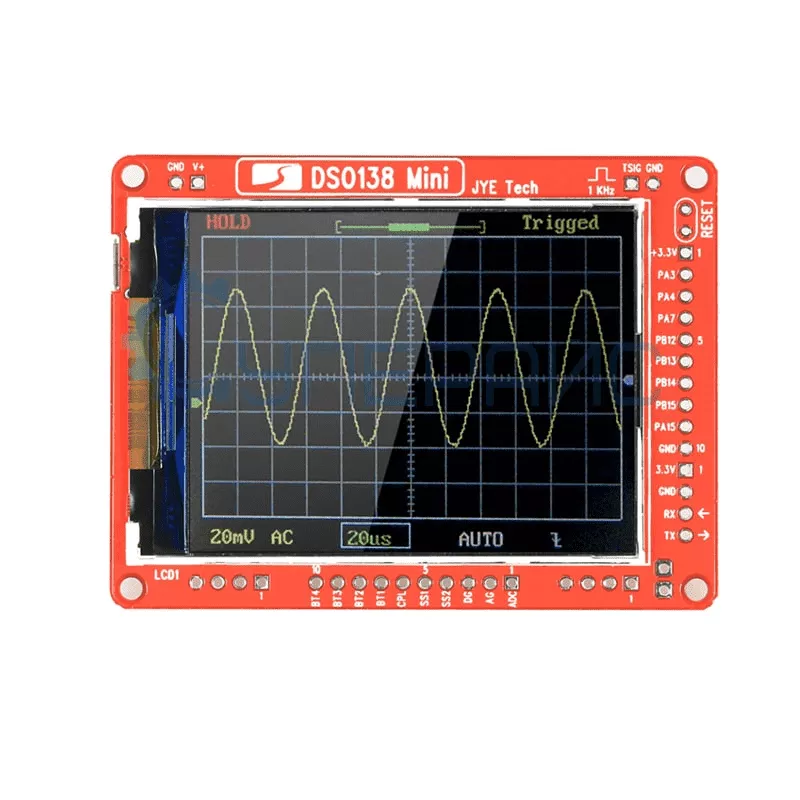

Осциллограф DSO138 mini имеет 1 канал с частотой дискретизации 1 мс. Кнопочное управление позволяет выбирать режимы, чувствительность по вертикали и горизонтали, режимы работы триггера. Выбранная функция подтверждается на экране соответствующей аббревиатурой. Тестирование демонстрирует на подсвечиваемом жидкокристаллическом экране отображение синусоиды, прямого/обратного пилообразного напряжения, прямоугольных, треугольных импульсов, белого шума, ЭКГ.

Горизонтальную чувствительность можно изменять от 10 мкс/дел до 50 с/дел. Переключатель чувствительности по вертикали: одна клетка - 1 В, 0,1 В или 10 мВ. Параметры отображаются на экране.

Конструктор осциллографа DSO138 DIY KIT предлагает различные варианты его изменения и дополнения. На плате имеются штырьковые разъемы, в том числе, mini USB, для соединения я изделия с ПК.

Бюджетный карманный осциллограф до 200 кГц пригоден для оценки формы, параметров большинства сигналов в электронике, за исключением высокочастотной.

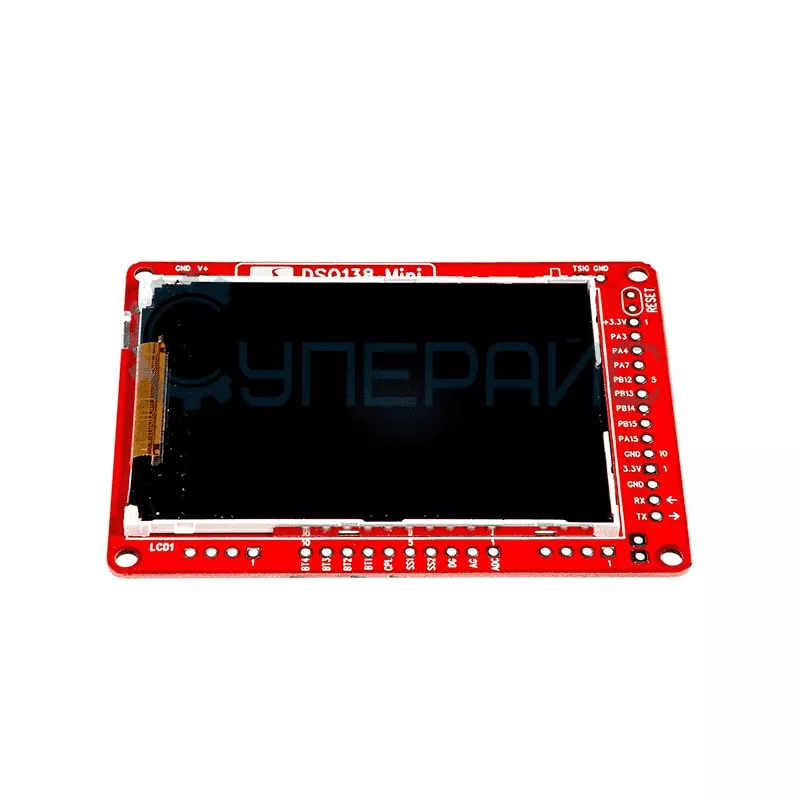

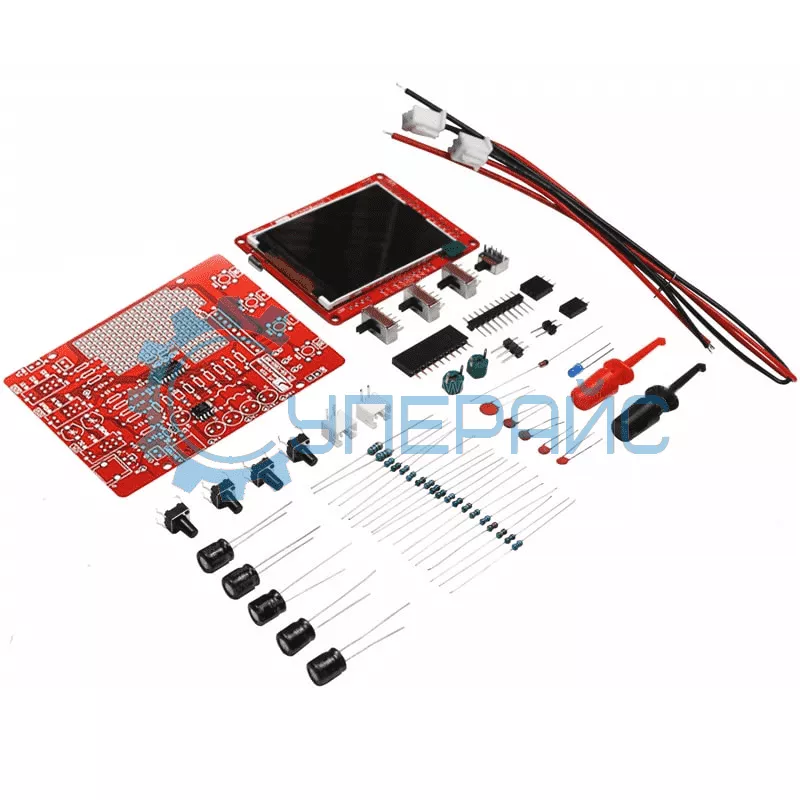

Сборка плат DSO138 mini

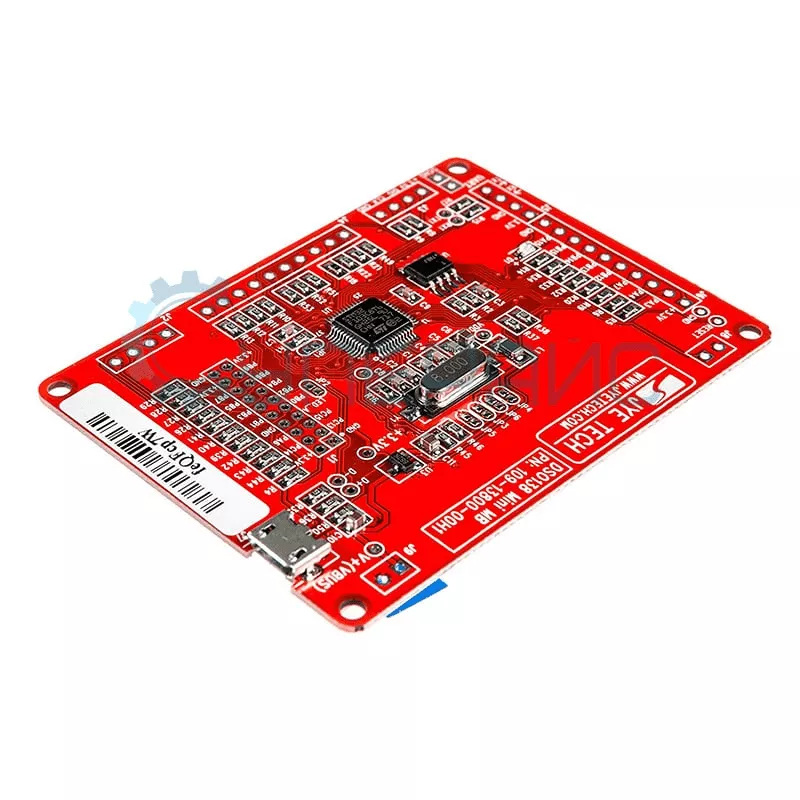

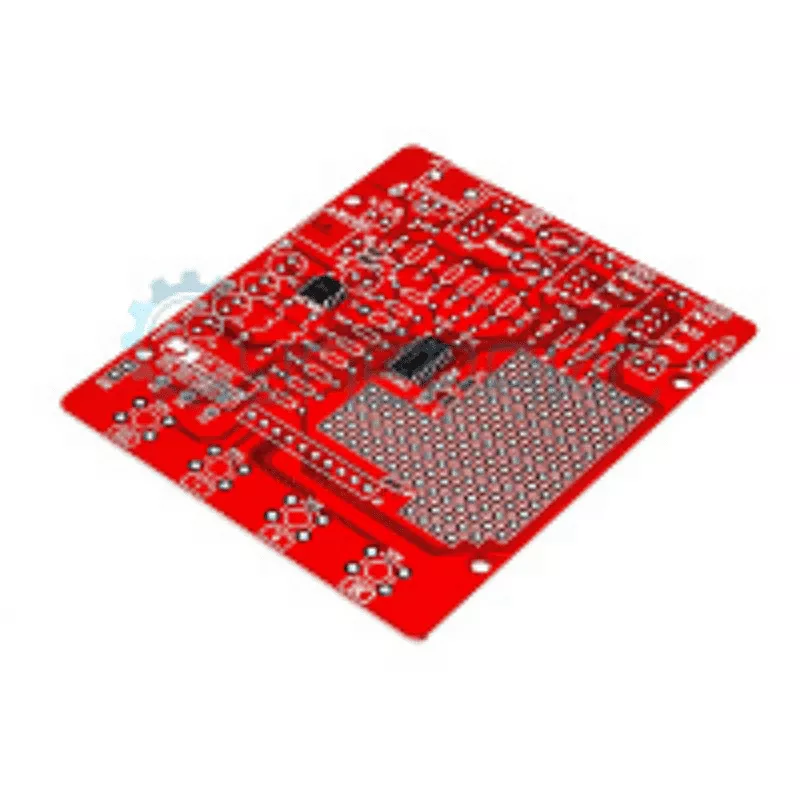

На платах предустановлены все SMD компоненты, микросхемы, кварцевый резонатор и разъем mini USB. Пайку следует начинать с резисторов и конденсаторов. Далее идут кнопки, электролитические конденсаторы, переключатели, многоштырьковые разъемы. Надписи на плате чёткие. Полярность элементов указана. Останется только установить подстроечные конденсаторы для калибровки и светодиод.
