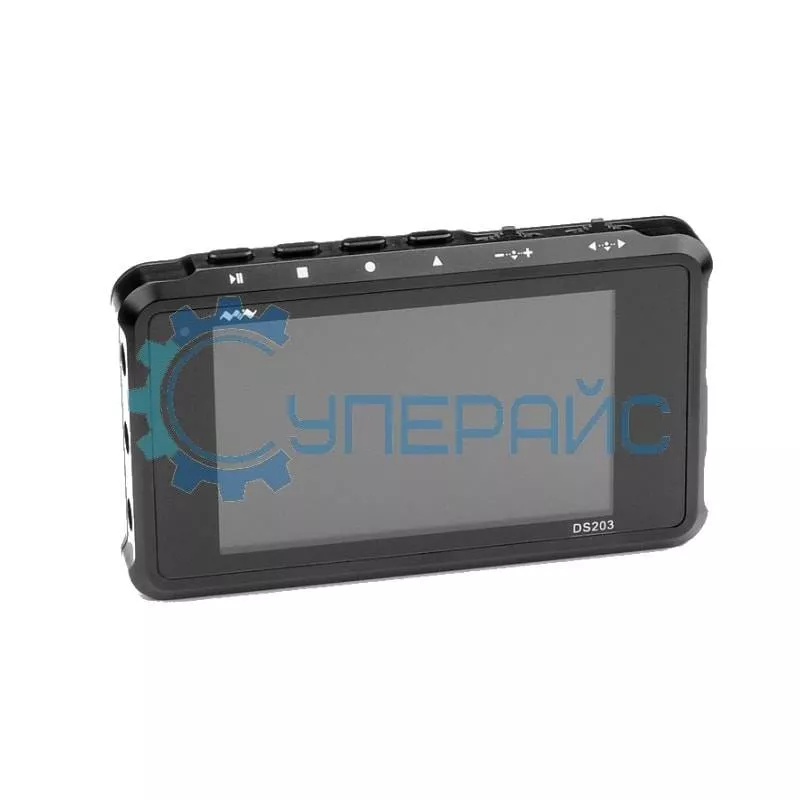

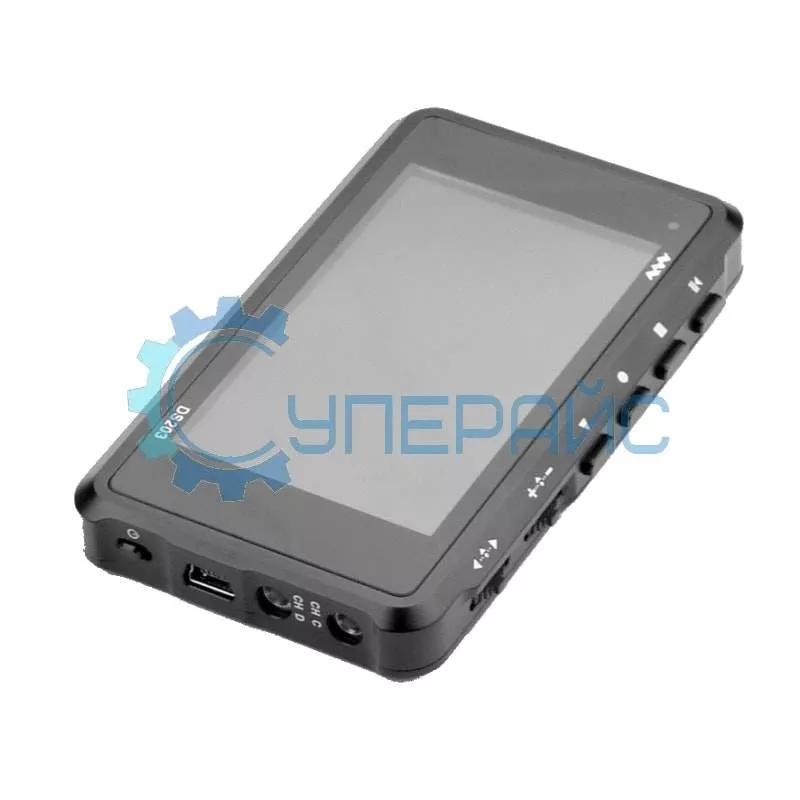

Карманный цифровой осциллограф DSO DSO203
28 319 ₽
28 319 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
889
Модель (серия)
DSO203
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Minidso DSO203
Артикул (код товара)
889
Модель (серия)
DSO203
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Мультиметр
Мультиметр
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Показать больше
Показать меньше
Описание Minidso DSO203
ВНИМАНИЕ! Производство цифрового осциллографа DSO DSO203 ПРЕКРАЩЕНО. Альтернативная модель: Осциллограф DSO DSO212
Технические характеристики DSO DSO203
| Дисплей | 3″ TFT (65k, цветной LCD), 400 × 240 |
| Полоса пропускания | 0 - 72 МГц (примечание: форму сигнала реально смотреть при частоте до 2 MГц) |
| Количество каналов | 4 (2 аналоговых, 2 цифровых) |

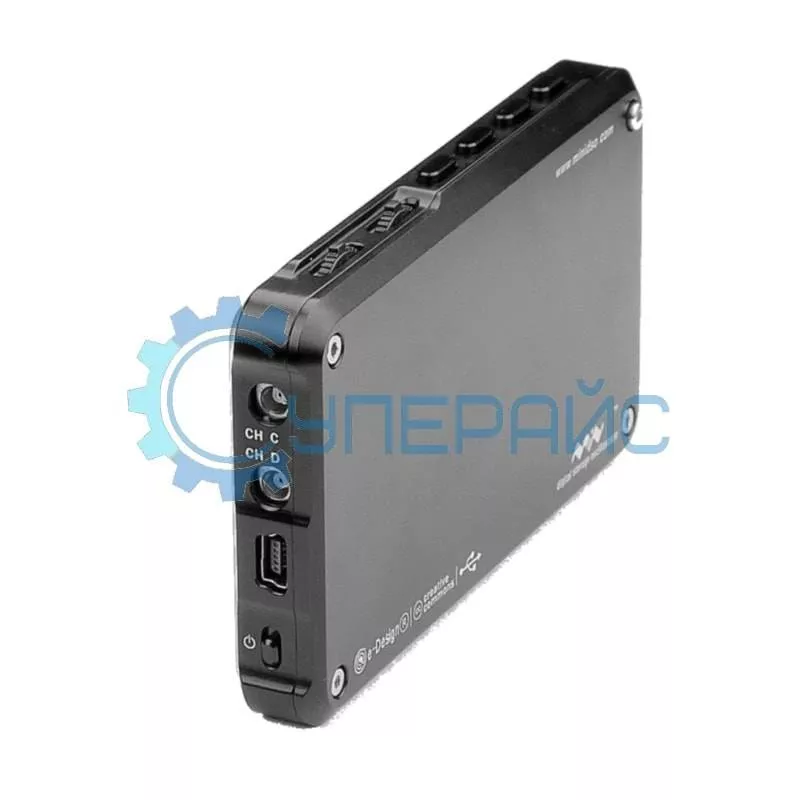

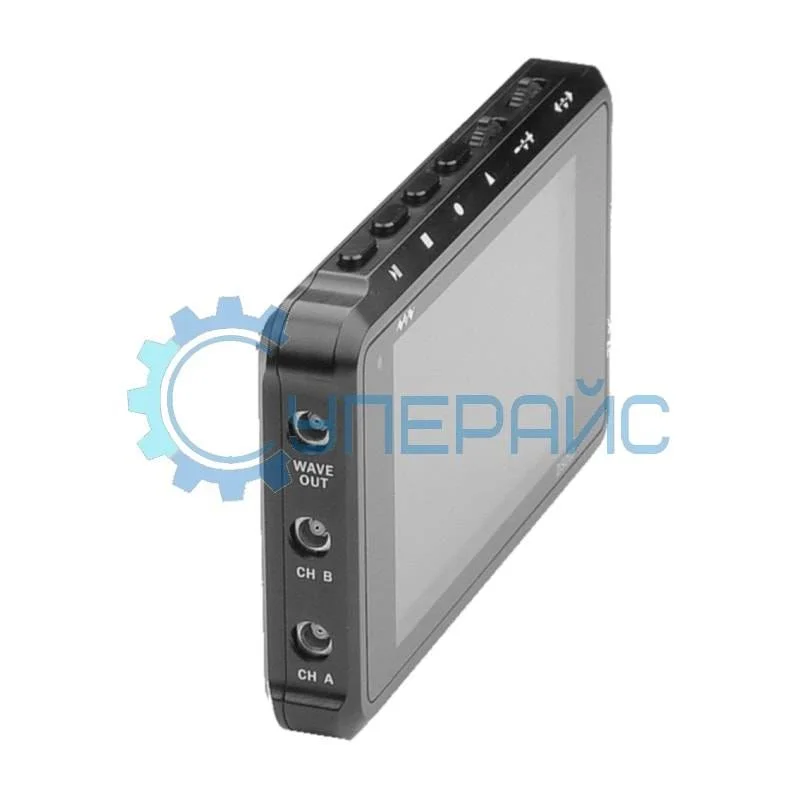

| Каналы | Канал 1 — аналоговый вход CH(A); Канал 2 — аналоговый вход CH(B); Канал 3 — цифровой вход CH(C); Канал 4 — цифровой вход CH(D) |
| Расчёт по каналам | [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]/[CH_D],[CH_C]&[CH_D],REC_A, REC_B, REC_C, REC_D; |
| Частота дискретизации | до 72 миллионов выборок в секунду по аналоговым каналам с разрешением 8 бит |
| Глубина записи> | по всем каналам до 4096 бит |
| Буфер памяти | 4096 точек (выборок) на канал (8192 точек для одного канала) |
| Встроенная память | 2 Мб |
| Чувствительность по вертикали | 50 мВ, 100 мВ, 200 мВ, 500 мВ, 1 В, 2 В, 5 В, 10 В (максимальное входное напряжение 80 В) |
| Триггер запуска | по каналам A, B, C, D, по фронту, по спаду, по уровню (стандартный логический уровень или выбираемый вручную с помощью курсора); |
| Разрядность по вертикали | 8-bit |
| Автоматические измерения | Vpp (размах), Vdc (средний уровень), RMS (СКЗ напряжения), Max (максимальное напряжение), Min (минимальное напряжение, Vbt (напряжение на аккумуляторе), FPS (частота обновления экрана) |
| Курсорные измерения | по оси Y — уровень (напряжение), по оси Х — время |
| Режимы запуска | Авто, Нормальный, Одиночный, Отсутствует, Сканирование (AUTO, NORM, SINGL, SCAN, NONE) |
| Встроенный генератор сигналов | прямоугольный сигнал от 10 Гц до 8 МГц размахом 2,8 В; “синус”, “треугольник”, “пила” от 10 Гц до 20 кГц размахом 2,8 В |
| Соединение с ПК через USB | как SD-кардридер |
| Апгрейд | в загрузчике «Bootloader» через USB |
| Hardware | CPU — ARM Cortex M3, ADC — AD9288-40 upgradable to AD9288-80, AD9288-100 and also low noise versions AD9218-40, AD9218-60, AD9218-80, AD9218-105, low noise [Upgradable at manufacturing as in OEM/ODM products] |
| Общие характеристики | |
| Источник питания | Li Po аккумулятор 800 mah, зарядка от USB (5 В), время зарядки 4 часа |
| Размер | 98 Ч 60 Ч 14,5 мм |
| Вес | 80 г (без батареи); |
| Комплектация | осциллограф DSO DSO203- 1 шт |
Файлы для скачивания:
- DSO203 электронная схема скачать
- Инструкция DSO203 русскоязычная скачать
- Инструкция DSO203 англоязычная скачать
- Инструкция DSO203 англоязычная официальная скачать
