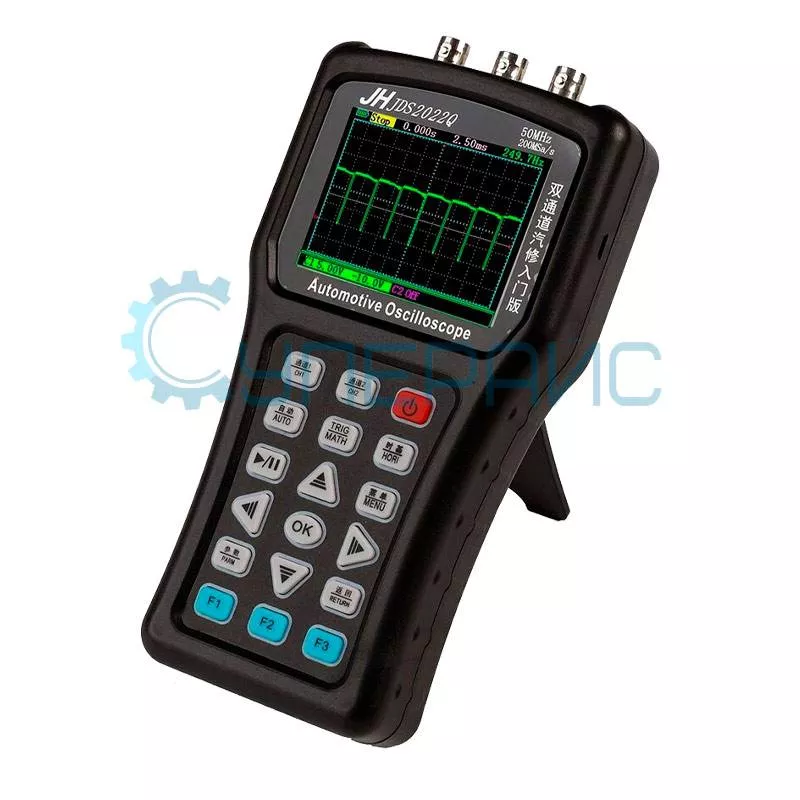

Автомобильный осциллограф с генератором авто-сигналов JINHAN JDS2022Q
Артикул (код товара): 13556
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
19 520 ₽
19 520 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
13556
Модель (серия)
JDS2022Q
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JINHAN JDS2022Q
Артикул (код товара)
13556
Модель (серия)
JDS2022Q
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание JINHAN JDS2022Q
Технические характеристики JINHAN JDS2022Q
| Количество каналов | 2 (CH1, CH2) |
| Полоса пропускания | 50 МГц (на канал) |
| Частота дискретизации | 200 МВыб/с (на канал) |
| Глубина записи | 3 Кб на канал |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1Х, 10Х |
| Входное напряжение | максимальное напряжение 1Х - 40 В, 10Х - 400 В |
| Горизонтальная система | |
| Коэффициент развёртки | 12.5 нc - 5 с (режим сканирования 100 мс - 5 с) |
| Вертикальная система | |
| Вертикальная развёртка |
зонд 1Х: 10 мВ - 5 В (шаг 1, 2, 5) зонд 10Х: 100 мВ - 50 В (шаг 1, 2, 5) |
| Время нарастания | ≤ 8 нс |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматическое обнаружение | 50 Гц - 20 МГц |
| Режим отображения | YT, XY |

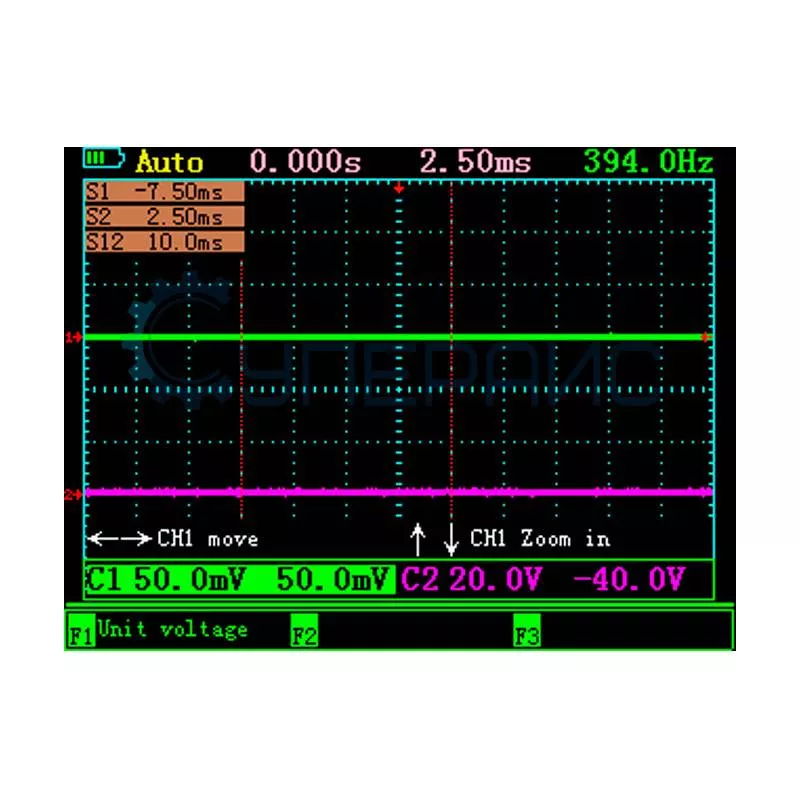

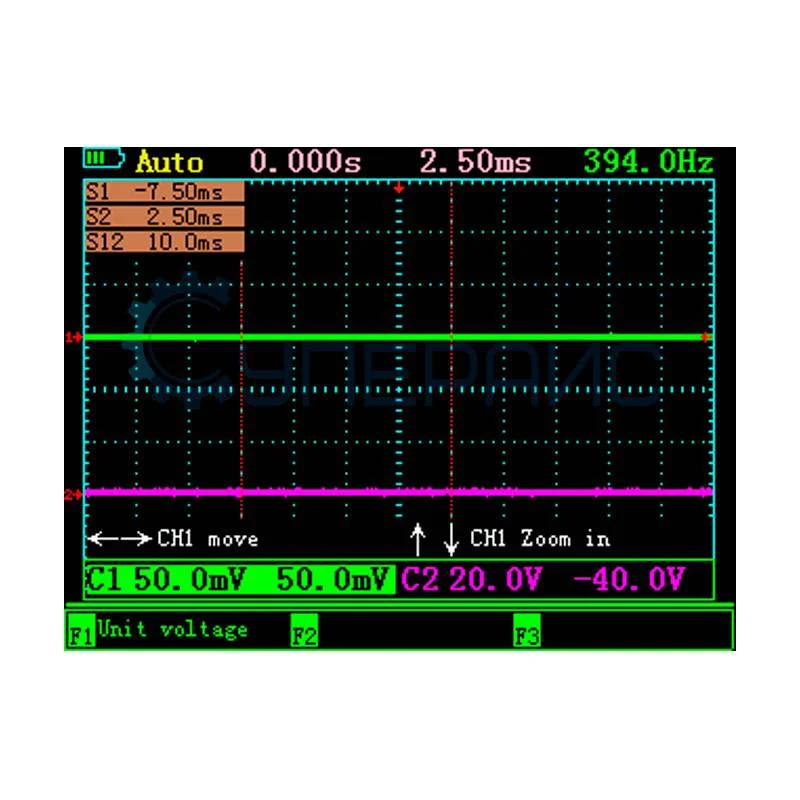

| Курсорные измерения | поддержка курсоров времени, напряжения и тока |

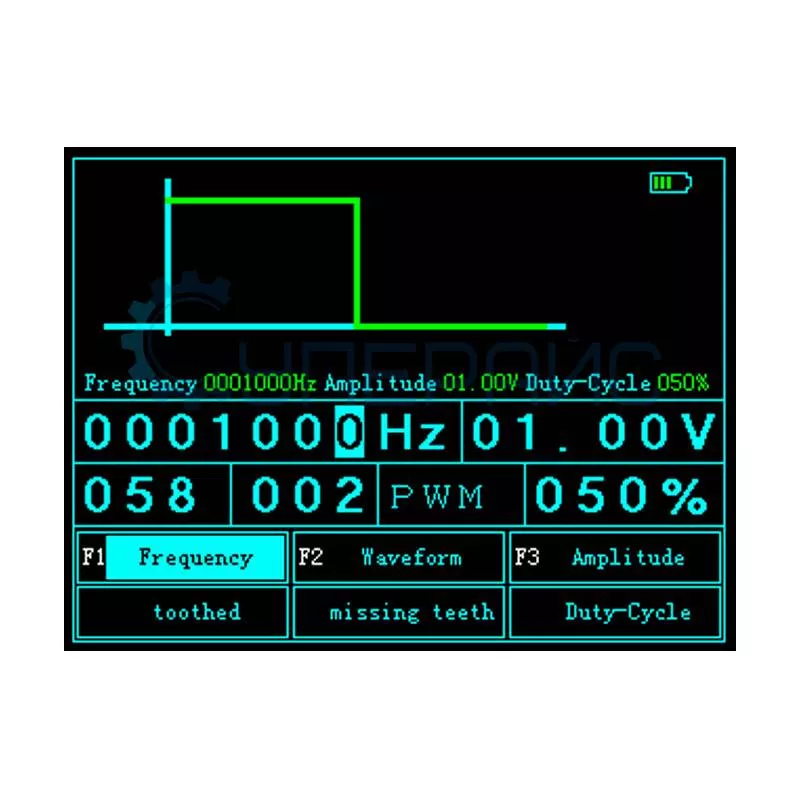

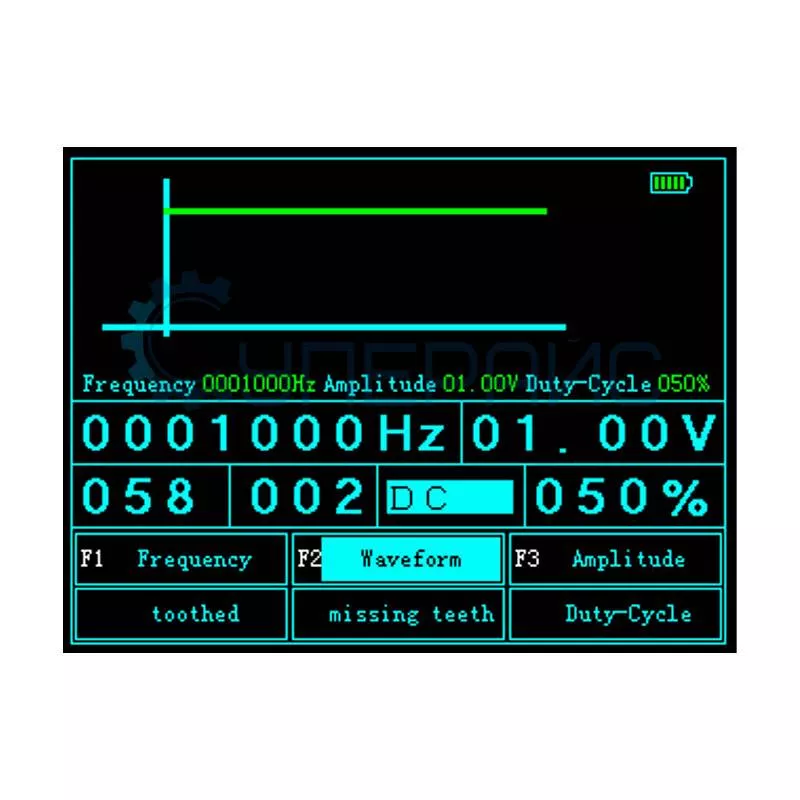

| Режим генератора автомобильных сигналов | |
| Количество каналов | 1 (OUT) |
| Частота |
пользовательский режим максимум 1 МГц автоматический режим максимум 1 Гц |
| Диапазон | 0 В - 12 В |
| Рабочий цикл | 0 % - 100 % |
| Типы выходных сигналов | постоянная волна, прямоугольная волна, синусоидальная волна, сигнал рабочего цикла, зубчатая волна |
| Общие характеристики | |
| Дисплей | цветной TFT - дисплей 3,5 дюйма 320 x 240 точек |
| Питание | встроенная литий-ионная батарея 3000 мАч |
| Интерфейс | USB 2.0 |
| Поддержка языков | Китайский, Английский, Русский, Португальский, Испанский |
| Возможность регулировки яркости экрана | есть |
| Возможность сохранения осциллограмм | 7 скриншотов |
| Количество сохраняемых сигналов | 30 сигналов |
| Функция автоматического отключения | есть |
| Габариты изделия | 190 х 98 х 40 мм |
| Габариты упаковки | 350 х 240 х 100 мм |
| Вес брутто | 1,35 кг |
| Комплектация | осциллограф JINHAN JDS2022Q - 1 шт |
|
щуп - 2 шт игла - 4 шт измерительные провода - 2 шт зажимы (чёрный и красный) - 2 шт BNC переходник - 1 шт батарея - 2 шт зарядное устройство - 1 шт кабель для передачи данных (USB) - 1 шт инструкция по эксплуатации на флэш-карте - 1 шт |
|
Документация и ПО JINHAN JDS2022Q
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации автомобильного осциллографа JINHAN JDS2022Q
Язык:
Английский
Размер и тип:
627 КБ,
PDF
