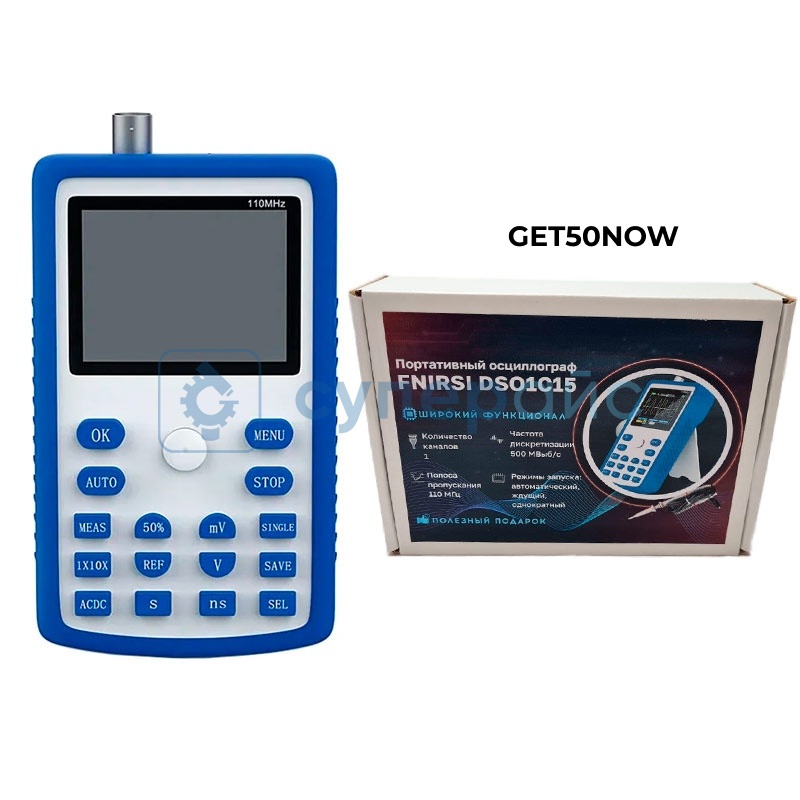

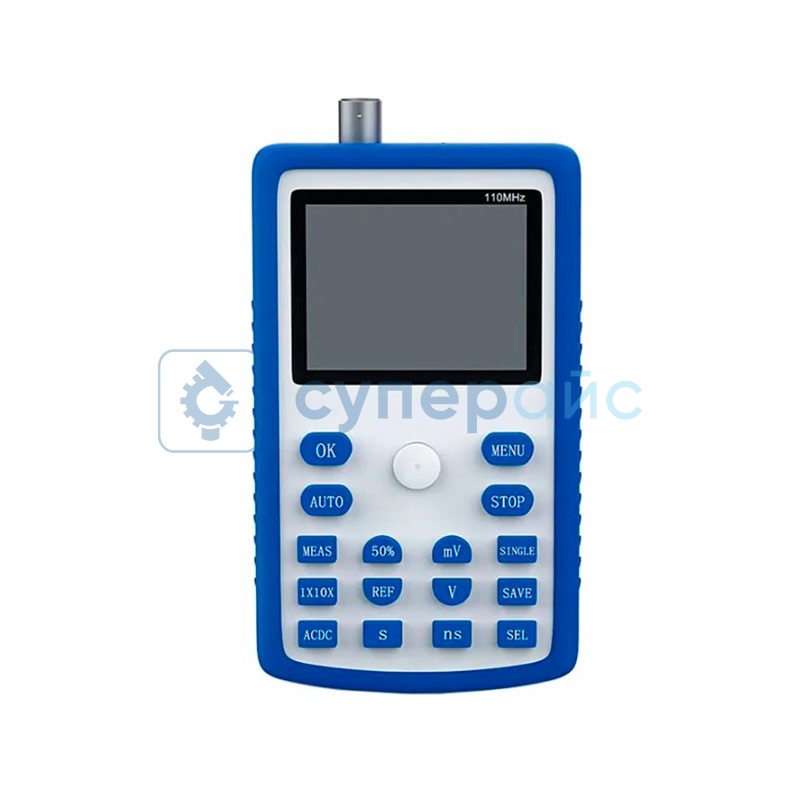

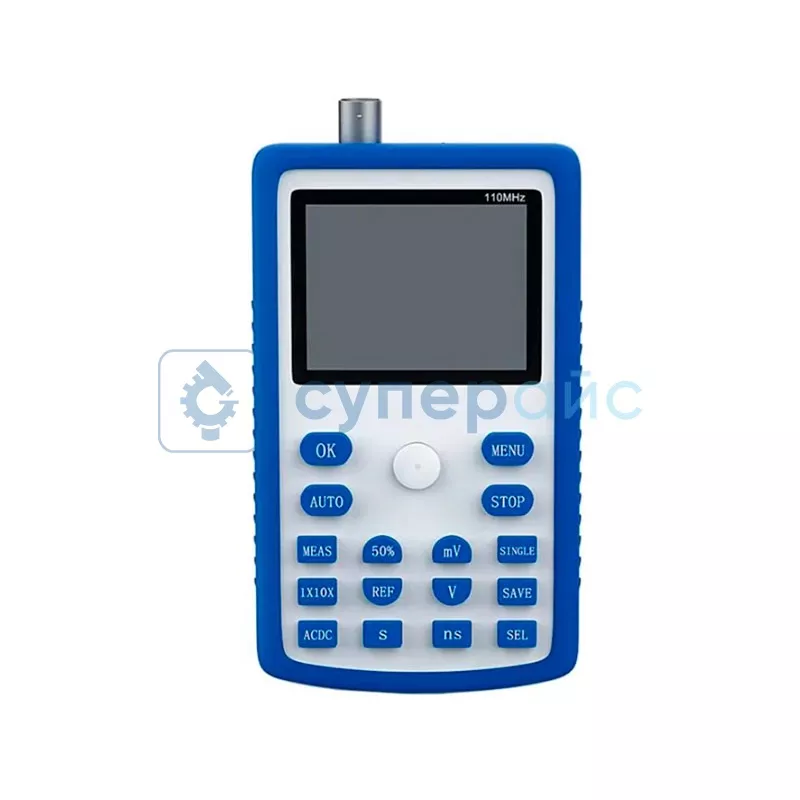

Переносной цифровой осциллограф FNIRSI DSO1C15 (1 канал, 110 МГц)
6 159 ₽
6 159 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 17 шт.
Склад в Гуанчжоу: 9 шт.
Артикул (код товара)
7627
Модель (серия)
DSO1C15
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FNIRSI DSO1C15
Артикул (код товара)
7627
Модель (серия)
DSO1C15
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание FNIRSI DSO1C15
Технические характеристики FNIRSI DSO1C15
| Количество каналов | 1 |
| Полоса пропускания | 110 МГц |
| Частота дискретизации | 500 МВыб/с |
| Глубина записи | 240 Кб |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 40 В (1 X), 400 В (10 Х) |
| Горизонтальная система | |
| Коэффициент развёртки | 5 нс / дел - 10 с / дел |
| Вертикальная система | |
| Вертикальная развёртка | 20 мВ / дел - 100 В / дел |
| Время нарастания | < 3 нс |
| Вертикальное разрешение | 8 бит |
| Точность напряжения | ± 2% |
| Точность частоты | ± 0,01% |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматические измерения | частота, от пика к пику, положительный рабочий цикл, амплитуда, положительная амплитуда, отрицательная амплитуда, максимум, минимум, период, среднеквадратичное значение , среднее значение, положительная ширина импульса, отрицательная ширина импульса, отрицательный рабочий цикл |
| Курсорные измерения | YT |
| Общие характеристики | |

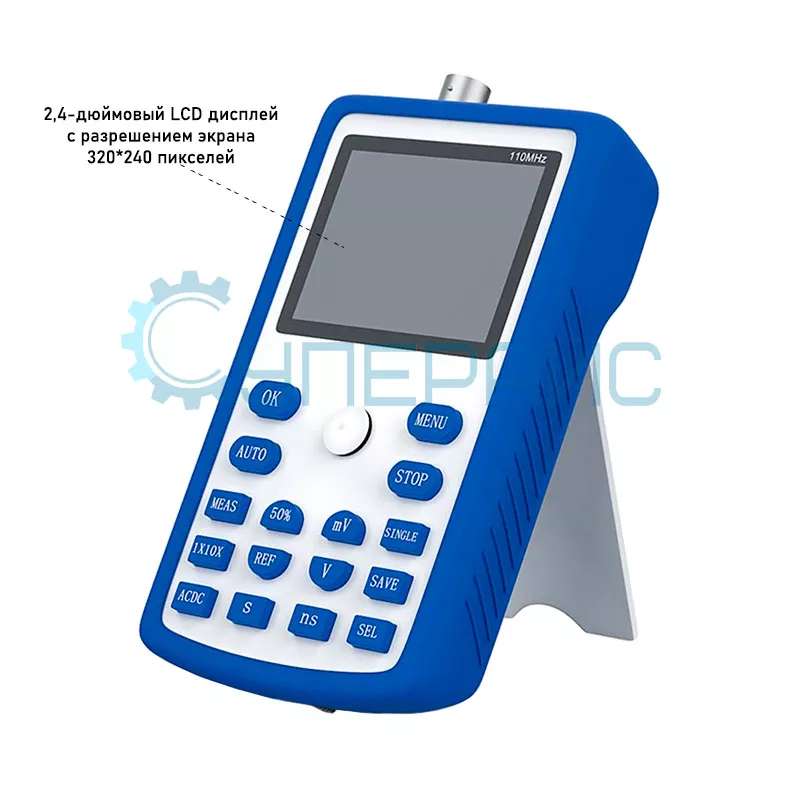

| Дисплей | цветной TFT-дисплей, 2.4 дюйма, 320 x 240 точек |
| Питание | встроенная литиевая батарея 3000 мАч |
| Интерфейс | USB |
| Возможность сохранения осциллограмм | есть |
| Функция автоматического измерения | есть |
| Функция паузы | есть |

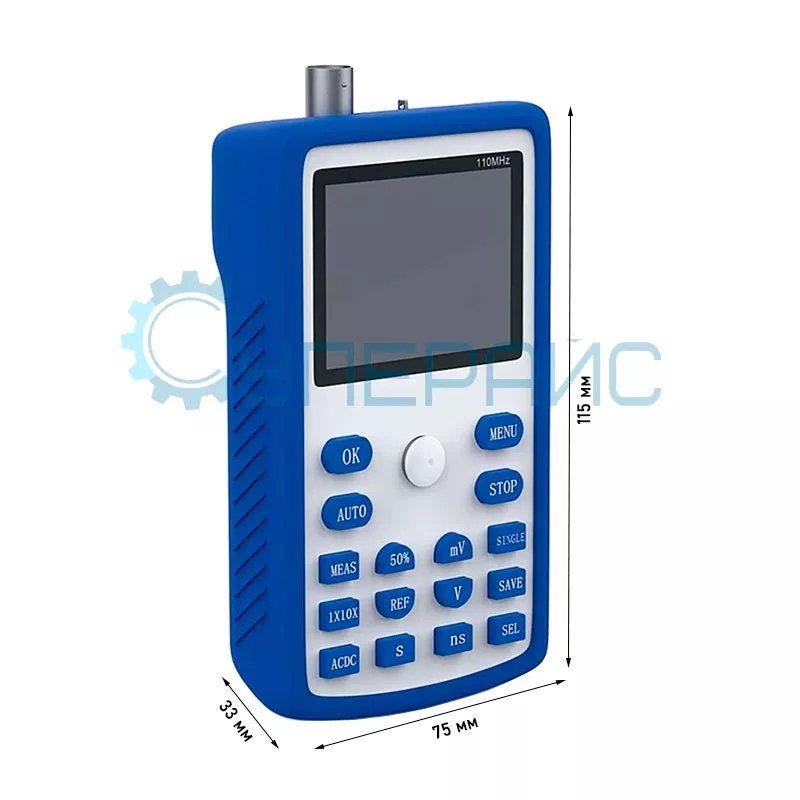

| Габариты | 115 х 75 х 33 мм |
| Габариты упаковки | 215 x 115 x 80 мм |
| Вес брутто | 440 г |
| Комплектация |
портативный осциллограф FNIRSI DSO1C15 - 1 шт щуп для осциллографа - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Обратите внимание: в зависимости от партии, осциллограф поставляется либо в белой, либо в черной заводской коробке.
Профессиональный цифровой осциллограф FNIRSI DSO1C15 с одним выходным каналом

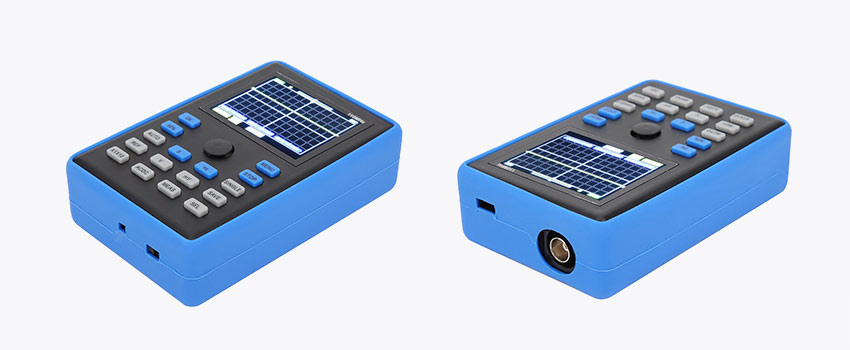

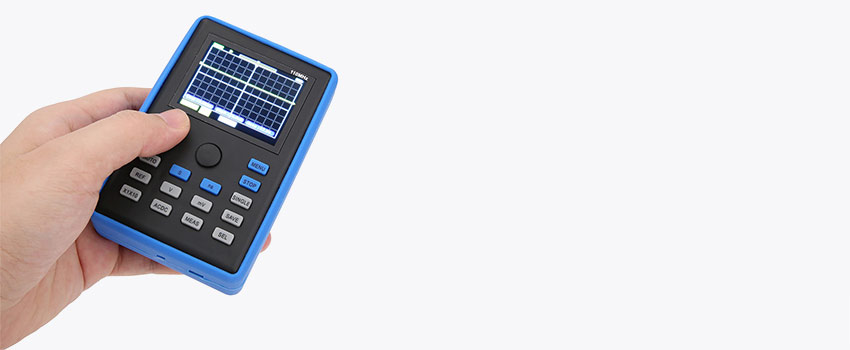

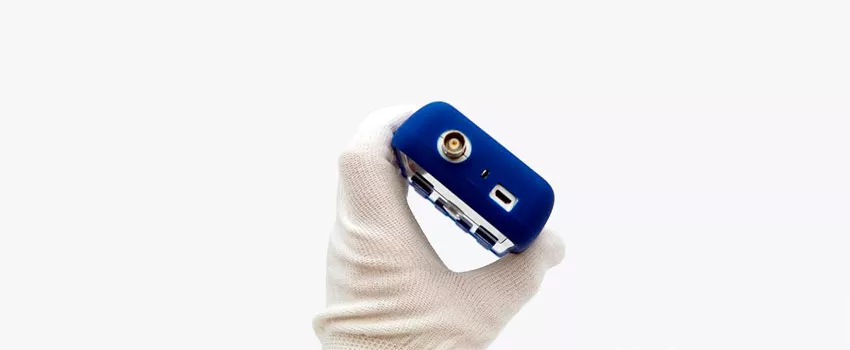

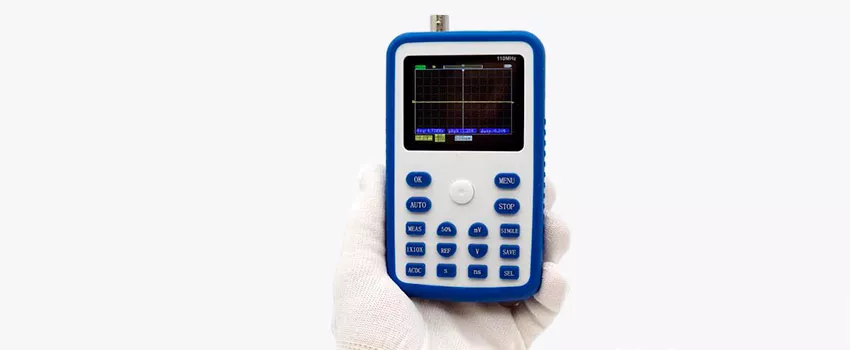

Портативный цифровой осциллограф FNIRSI DSO1C15 — handheld-решение для технического анализа цепей, сочетающее полосу пропускания 110 МГц с мобильностью гаджета. Вес всего 403 г и размеры 115×75×33 мм позволяют носить его в кармане инструментального жилета, что оценят инженеры, работающие на выездных ремонтах или проверяющие оборудование в тесных серверных.
Точность, которая удивляет
В отличие от бюджетных аналогов, DSO1C15 ловит даже наносекундные аномалии сигнала благодаря:
- Времени нарастания < 3 нс — например, фиксирует выбросы напряжения в импульсных блоках питания.
- Глубине записи 240 Кб — хватает для анализа длинных последовательностей, таких как широтно-импульсная модуляция (ШИМ) в двигателях.
- Автоматическим замерам 14 параметров — от «рабочего цикла» до «среднеквадратичного значения», что полезно при диагностике аудиоусилителей.
При этом вертикальная погрешность ±2% и точность частоты ±0.01% соответствуют уровню стационарных приборов начального класса.
Фнирси DSO 1c15 — это карманный лабораторный ассистент для тех, кому нужна практичная альтернатива громоздким приборам. 110 МГц полосы и автономность делают его незаменимым в полевых условиях.
Документация и ПО FNIRSI DSO1C15
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации осциллографа FNIRSI DSO1C15
В связи со сменой производителем внешнего вида прибора, фотографии в инструкции представлены для старой версии, на функциональные возможности осциллографа это не влияет.
Язык:
Русский
Размер и тип:
332 КБ,
PDF
Видеообзоры FNIRSI DSO1C15
YOUTUBE
Отзывы FNIRSI DSO1C15
Леонид
08.09.2020 19:28:32
На частоте 1 мГц, синусоида, вертикальная чувствительность 8-12 мв/дел. для этого прибора. Сам проверил.
Леонид
08.09.2020 19:30:12
На частоте 1 мГц, синусоида, чувствительность 8-10 мв/дел.
Леонид
08.09.2020 20:53:01
Купил осциллограф FNIRSI DSO1C15 в Суперайс. Менеджер по продажам беспокоился, инструкцию перевели, сопровождали посылку до получения на почте. Меня все устроило. Прибор хорошо упакован.
Сейчас о осциллографе FNIRSI DSO1C15. Пользуюсь осциллографом С1-65А, хороший аналоговый. Все в нем устраивает, но весом он 16 кг, на стол не поставишь, на полу стоит – постоянно в него заглядываешь, неудобно. Купить цифровой настольный, так на работе пользовался таким несколько лет, тоже не удобно, да и вентилятор жужжит.
FNIRSI DSO1C15 маленький, удобный, но и обладает приличными параметрами. Особенно понравилась синхронизация сигнала, цепкая, да и при нажатии на “single” сигнал фиксируется. Как я писал, нижний уровень вертикальной чувствительности 8-12 мв/дел. Интересно, что ниже сигнал резко пропадает. Так же в этот прибор показывает частоту сигнала и его уровень, очень удобно. Для радиолюбителя самое то: хорошая чувствительность, широкий частотный диапазон, малогабаритность, частотомер и вольтметр. Для профессионалов – это использование в полевых условиях, особенно при проверке видеокамер. Китайцы в инструкции не все написали, торопились. Например, во время зарядки светится светодиод красным, а когда зарядится – фиолетовым.
Сейчас о осциллографе FNIRSI DSO1C15. Пользуюсь осциллографом С1-65А, хороший аналоговый. Все в нем устраивает, но весом он 16 кг, на стол не поставишь, на полу стоит – постоянно в него заглядываешь, неудобно. Купить цифровой настольный, так на работе пользовался таким несколько лет, тоже не удобно, да и вентилятор жужжит.
FNIRSI DSO1C15 маленький, удобный, но и обладает приличными параметрами. Особенно понравилась синхронизация сигнала, цепкая, да и при нажатии на “single” сигнал фиксируется. Как я писал, нижний уровень вертикальной чувствительности 8-12 мв/дел. Интересно, что ниже сигнал резко пропадает. Так же в этот прибор показывает частоту сигнала и его уровень, очень удобно. Для радиолюбителя самое то: хорошая чувствительность, широкий частотный диапазон, малогабаритность, частотомер и вольтметр. Для профессионалов – это использование в полевых условиях, особенно при проверке видеокамер. Китайцы в инструкции не все написали, торопились. Например, во время зарядки светится светодиод красным, а когда зарядится – фиолетовым.
Леонид
08.09.2020 20:55:22
Продолжение. Неудобно заряжать прибор от ПК, не будешь его держать постоянно включенным, да и в полевых условиях проблема. Заряжать от зарядного устройства для смартфонов -инструкция запрещает из-за превышения зарядного устройства 7 вольт. Пришлось в магазине «Радиодеталь» прикупить AC adapter 5V 2A. Можно было бы купить на 1,5А, но, если DSO1C15 во время зарядки потребляет 800 мА, а товарищи китайцы иногда лукавят и завышают цифры, поэтому на 2А. Покупая такой адаптер, попросите продавца при вас померять напряжение такого адаптера: пишут 5V, а на самом деле бывает до 6 вольт. И еще, прикупите USB разъем и доработайте адаптер. Провод выбросить и на корпус адаптера, он хорошо разбирается, на термоклей прикрепите USB разъем и припаяйте его через провода внутри адаптера.
SUPEREYES.RU
11.09.2020 07:20:15
Леонид
Продолжение. Неудобно заряжать прибор от ПК, не будешь его держать постоянно включенным, да и в полевых условиях проблема. Заряжать от зарядного устройства для смартфонов -инструкция запрещает из-за превышения зарядного устройства 7 вольт. Пришлось в магазине «Радиодеталь» прикупить AC adapter 5V 2A. Можно было бы купить на 1,5А, но, если DSO1C15 во время зарядки потребляет 800 мА, а товарищи китайцы иногда лукавят и завышают цифры, поэтому на 2А. Покупая такой адаптер, попросите продавца при вас померять напряжение такого адаптера: пишут 5V, а на самом деле бывает до 6 вольт. И еще, прикупите USB разъем и доработайте адаптер. Провод выбросить и на корпус адаптера, он хорошо разбирается, на термоклей прикрепите USB разъем и припаяйте его через провода внутри адаптера.
Продолжение. Неудобно заряжать прибор от ПК, не будешь его держать постоянно включенным, да и в полевых условиях проблема. Заряжать от зарядного устройства для смартфонов -инструкция запрещает из-за превышения зарядного устройства 7 вольт. Пришлось в магазине «Радиодеталь» прикупить AC adapter 5V 2A. Можно было бы купить на 1,5А, но, если DSO1C15 во время зарядки потребляет 800 мА, а товарищи китайцы иногда лукавят и завышают цифры, поэтому на 2А. Покупая такой адаптер, попросите продавца при вас померять напряжение такого адаптера: пишут 5V, а на самом деле бывает до 6 вольт. И еще, прикупите USB разъем и доработайте адаптер. Провод выбросить и на корпус адаптера, он хорошо разбирается, на термоклей прикрепите USB разъем и припаяйте его через провода внутри адаптера.
Здравствуйте, Леонид!
Благодарим, за такой содержательный отзыв. Уверены, Ваш отзыв будет полезен другим пользователям, которые думают над покупкой осциллографа.
Клиенты – самая большая ценность для интернет-магазина Суперайс, и поэтому мы с особым трепетом относимся, когда вы делитесь своим опытом использования приобретаемого у нас оборудования. Рады, что цифровой осциллограф FNIRSI DSO1C15 показывает себя как надежный прибор и помогает в работе.
Уверены, сохраним Ваши эмоции на долгое время и не раз дадим повод для хорошей оценки. Желаем Вам успехов в делах!
С уважением, Администрация интернет-магазина Суперайс
Туров Прохор
11.03.2021 08:19:33
Упаковано все было аккуратно, чехол на замке, комплектация полностью вся как на сайте. На все интересующие вопросы мне ответили сразу, менеджеры подкованные, это радует. Использую англ интерфейс, сверху есть чехол силиконовый, от царапин хоть немного убережет. Джойстиком пользуюсь чаще, чем кнопками. Осциллограф приятно удивил своим функционалом.
О.П. Сельчихин
13.03.2021 01:51:21
Очередное выражение благодарности за хорошую работу.) Получил прибор, всё на месте,добротно упаковано. Сам осциллограф порадовал. Питание от аккумулятора - гальваническая развязка от сети, спокойно можно лезть в импульсные блоки питания для ремонта. Отлично показывает сигналы любой формы до 10 МГц, средне до 20 МГц. Встроенный измеритель параметров сигналов все показывает верно. Понятно, что ждать чудес на 50 или 110 МГц не стоит от прибора такой стоимости не стоит. На таких частотах любой сигнал (хоть прямоугольный, хоть треугольный) превращается в синус, не хватает частоты выборок. Но само наличие сигнала проверить можно. Покупке рад. Большое спасибо
О.П. Сельчихин
13.03.2021 02:27:21
Очередное выражение благодарности за хорошую работу.) Получил прибор, всё на месте,добротно упаковано. Сам осциллограф порадовал. Питание от аккумулятора - гальваническая развязка от сети, спокойно можно лезть в импульсные блоки питания для ремонта. Отлично показывает сигналы любой формы до 10 МГц, средне до 20 МГц. Встроенный измеритель параметров сигналов все показывает верно. Понятно, что ждать чудес на 50 или 110 МГц не стоит от прибора такой стоимости не стоит. На таких частотах любой сигнал (хоть прямоугольный, хоть треугольный) превращается в синус, не хватает частоты выборок. Но само наличие сигнала проверить можно. Покупке рад. Большое спасибо
В дополнение к своему отзыву. Вполне реально, что этот осциллограф еще лучше по частотным параметрам, я не учел, что и мой генератор сигналов, прямоугольных импульсов сам начинает искажать форму импульсов с ростом частоты и как раз в районе 15 МГц.
Руслан Мурзабеков
10.11.2021 22:41:21
Здравствуйте! Получил свой осциллограф, Все в порядке.
Желаю Вам здоровья, счастья и процветания.
Желаю Вам здоровья, счастья и процветания.
SUPEREYES.RU
11.11.2021 06:34:22
Здравствуйте! Получил свой осциллограф, Все в порядке.
Желаю Вам здоровья, счастья и процветания.
Здравствуйте, Руслан!
Большое спасибо, что нашли возможность рассказать нам о своих впечатлениях. Для нас очень важно, что Вы остались довольны нашим сервисом! Доверие и высокая оценка нашей работы вдохновляет команду Суперайс на новые достижения.
Будем рады видеть Вас в числе наших постоянных покупателей и радовать впредь!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
ВЯЧЕСЛАВ БАЛДЕНКОВ
14.01.2023 19:57:01
Приветствую. Сначала в Суперайс заказал осциллограф FNIRSI DSO PRO, но после его получения понял, что мне нужен другой осциллограф. С менеджерами Суперайс оперативно решили вопрос о возврате и о заказе другого осциллографа: FNIRSI DSO 1C15
Об осциллографе FNIRSI DSO 1C15 и о его возможностях я узнал из видеороликов в Ютуб видеоблоггера «Радиодинозавр». Ролик: «6.2.Осциллограф FNIRSI-1C15, технические характеристики по паспорту.».
Автор канала подробнейшим образом рассказывает об всех возможностях данного осциллографа.
Заказанный мною осциллограф FNIRSI DSO 1C15 получил. Остался очень доволен и покупкой и работой менеджеров Суперайс.
Об осциллографе FNIRSI DSO 1C15 и о его возможностях я узнал из видеороликов в Ютуб видеоблоггера «Радиодинозавр». Ролик: «6.2.Осциллограф FNIRSI-1C15, технические характеристики по паспорту.».
Автор канала подробнейшим образом рассказывает об всех возможностях данного осциллографа.
Заказанный мною осциллограф FNIRSI DSO 1C15 получил. Остался очень доволен и покупкой и работой менеджеров Суперайс.
SUPEREYES.RU
16.01.2023 10:43:34
Приветствую. Сначала в Суперайс заказал осциллограф FNIRSI DSO PRO, но после его получения понял, что мне нужен другой осциллограф. С менеджерами Суперайс оперативно решили вопрос о возврате и о заказе другого осциллографа: FNIRSI DSO 1C15
Об осциллографе FNIRSI DSO 1C15 и о его возможностях я узнал из видеороликов в Ютуб видеоблоггера «Радиодинозавр». Ролик: «6.2.Осциллограф FNIRSI-1C15, технические характеристики по паспорту.».
Автор канала подробнейшим образом рассказывает об всех возможностях данного осциллографа.
Заказанный мною осциллограф FNIRSI DSO 1C15 получил. Остался очень доволен и покупкой и работой менеджеров Суперайс.
Здравствуйте, Вячеслав!
Большое спасибо вам за доверие к нашему продукту и такой подробный отзыв. Ваша высокая оценка – наш главный стимул совершенствоваться и становиться лучше для вас!
Мы искренне радуемся, когда наши клиенты остаются довольны, и нам очень приятно и важно знать, что наши старания замечают.
Надеемся, осциллограф FNIRSI DSO1C15 не раз выручит вас и найдёт своё место в вашей мастерской.
Вячеслав, мы очень рады, что вы стали нашим клиентом. Надеемся, наше с вами сотрудничество продолжится в таком же положительном ключе.
Приходите снова!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Дмитрий Грищенко
13.04.2023 16:14:03
Добрый день!
Когда заказывал данный осциллограф, понимал, что приобретаю.
Недорогой, очень функциональный с хорошей точностью показаний прибор.
Прибором доволен, это именно то, что мне было нужно для моей работы.
Немного разочарован комплектацией в плане отсутствия переносной сумки.
Жена выручила, сшила сумку самостоятельно.
Спасибо моей жене!
Когда заказывал данный осциллограф, понимал, что приобретаю.
Недорогой, очень функциональный с хорошей точностью показаний прибор.
Прибором доволен, это именно то, что мне было нужно для моей работы.
Немного разочарован комплектацией в плане отсутствия переносной сумки.
Жена выручила, сшила сумку самостоятельно.
Спасибо моей жене!
SUPEREYES.RU
14.04.2023 13:31:35
Добрый день!
Когда заказывал данный осциллограф, понимал, что приобретаю.
Недорогой, очень функциональный с хорошей точностью показаний прибор.
Прибором доволен, это именно то, что мне было нужно для моей работы.
Немного разочарован комплектацией в плане отсутствия переносной сумки.
Жена выручила, сшила сумку самостоятельно.
Спасибо моей жене!
Здравствуйте, Дмитрий!
Благодарим вас за обратную связь.
Мы рады, что вы остались довольны качеством и функциональностью осциллографа FNIRSI DSO1C15 и что он соответствует вашим потребностям.
Однако мы приносим извинения за некорректную информацию на сайте. Мы стараемся предоставлять нашим клиентам максимально точную информацию о комплектации товара, но, к сожалению, в данном случае мы допустили ошибку.
Информацию в карточке товара мы уже исправили.
Надеемся, что наш продукт будет полезен для вашей работы и принесет вам максимальную пользу.
Надеемся на понимание.
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Guest
23.05.2024 15:56:12
Осцилографы в последнее время одно барахло и никакой гарантии, 2месяца только оне работают
SUPEREYES.RU
24.05.2024 06:50:19
Guest
Осцилографы в последнее время одно барахло и никакой гарантии, 2месяца только оне работают
Осцилографы в последнее время одно барахло и никакой гарантии, 2месяца только оне работают
Добрый день!
Благодарим Вас за отзыв. Нам очень жаль, что у Вас возникли проблемы с качеством продукции.
Хотим сообщить, что на данный товар предоставляется гарантия 12 месяцев. Если у вас возникли проблемы с устройством, мы всегда готовы предложить замену бракованного товара на новый или возврат средств. Пожалуйста, свяжитесь с нами по электронной почте sales@supereyes.ru и укажите номер вашего заказа. Мы оперативно рассмотрим Ваше обращение, чтобы детально разобраться в ситуации и найти оптимальное решение.
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
10145
Модель (серия):
968-I
Производитель:
CXG
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Мощность, Вт:
230
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20780
Модель (серия):
2C23T
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
10
Вид:
Ручной
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6081
Модель (серия):
5012H
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Карманный
Кол-во аналоговых каналов:
1
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
8 110 руб.
-5%
7 704 руб.
Добавить в избранное
Артикул (код товара):
13279
Модель (серия):
DSO1511G
Производитель:
sigPeak (ZEEWEII)
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
120
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7627

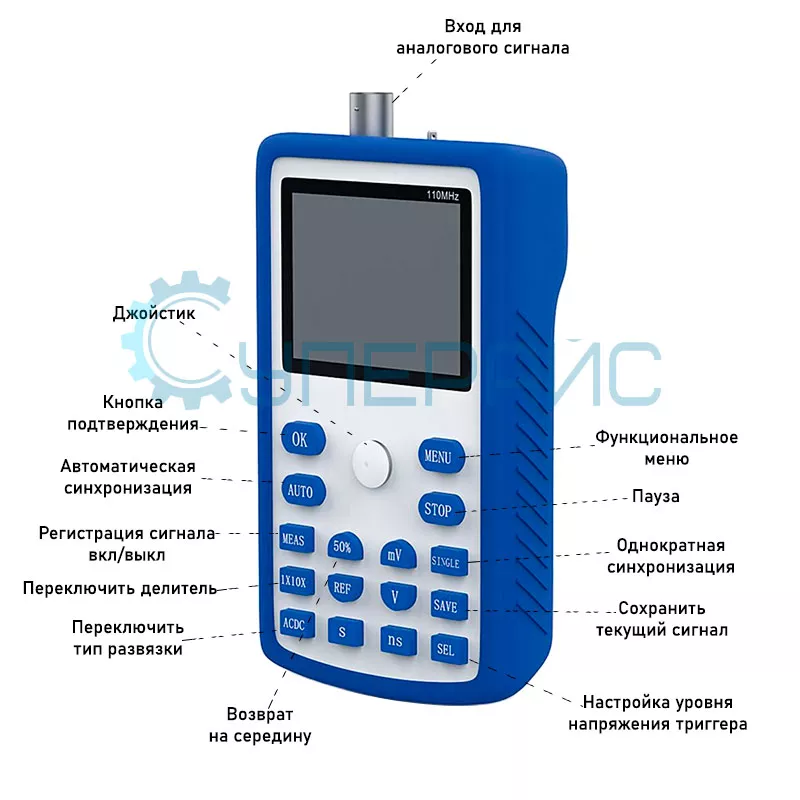

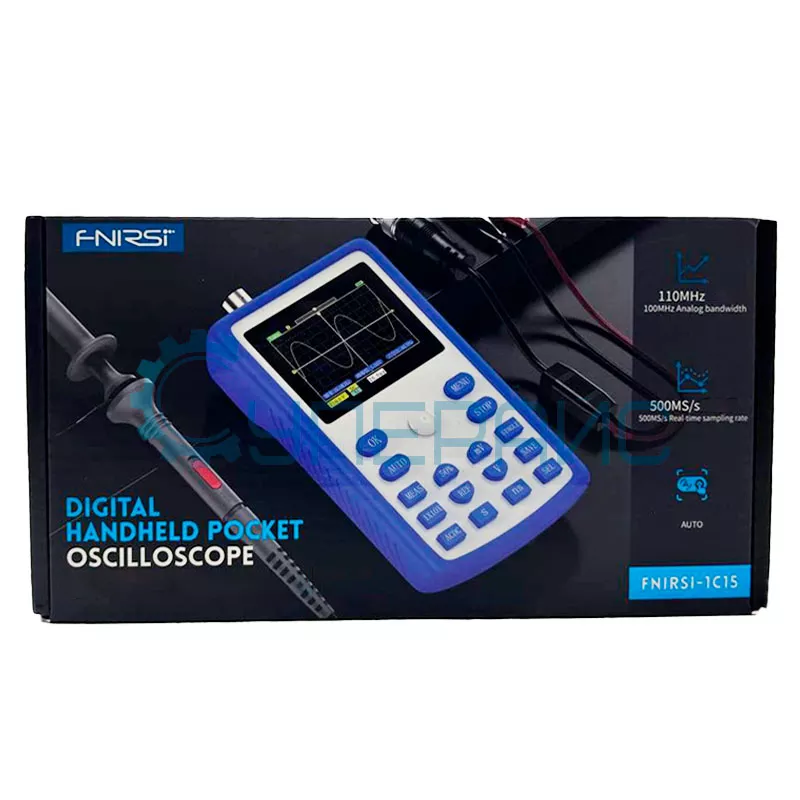

Модель (серия):
DSO1C15
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Вид:
Карманный
Кол-во аналоговых каналов:
1
