Характеристики Hantek 2D82 Auto III
Описание Hantek 2D82 Auto III
Технические характеристики Hantek 2D82 Auto III
| Полоса пропускания | 80 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
250 МВыб/с в одноканальном режиме 125 МВыб/с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 25 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 150 Vrms |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
6 КБ в одноканальном режима 3 КБ в двухканальном режиме |
| Коэффициент развёртки | 5 нс/дел - 500 с/дел, 1, 2, 5 шаг |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 10 мВ/дел - 10 В/дел на входе BNC |
| Время нарастания | ≤ 5 нс |
| Диапазон вертикального смещения | ± 4 дел |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 3% при вертикальной развертке от 10 В/дел до 10 мВ/дел |
| Система синхронизации | |
| Режимы триггера | фронт |
| Диапазон уровня запуска триггера | CH1, CH2: ± 4 деления от центра экрана |
| Точность уровня триггера | CH1, CH2: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔV разность времени между курсорами ΔT |
| Автоматическое измерение | частота, амплитуда |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Диапазоны частот |

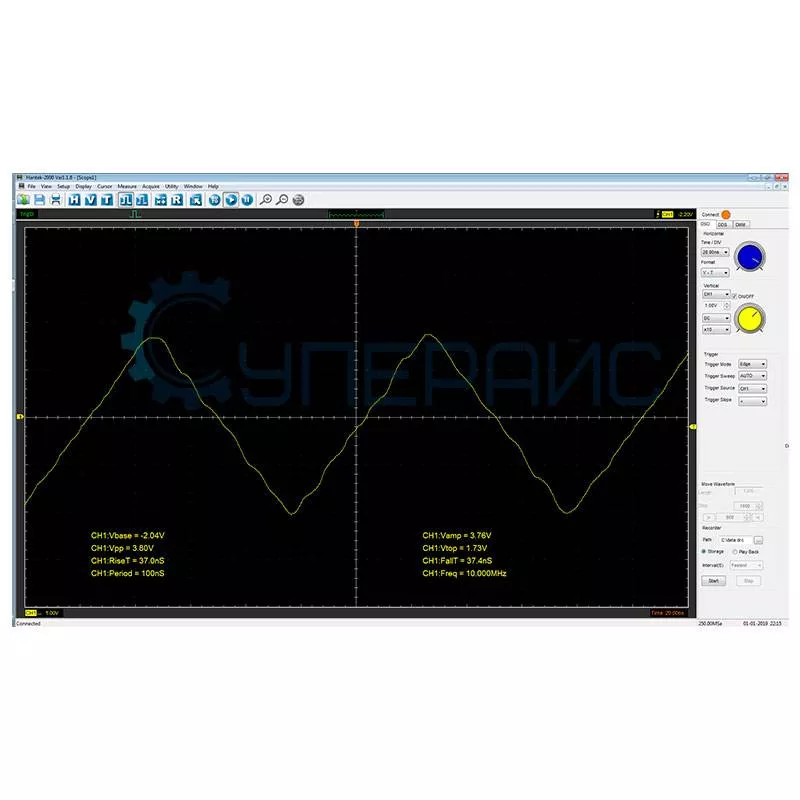

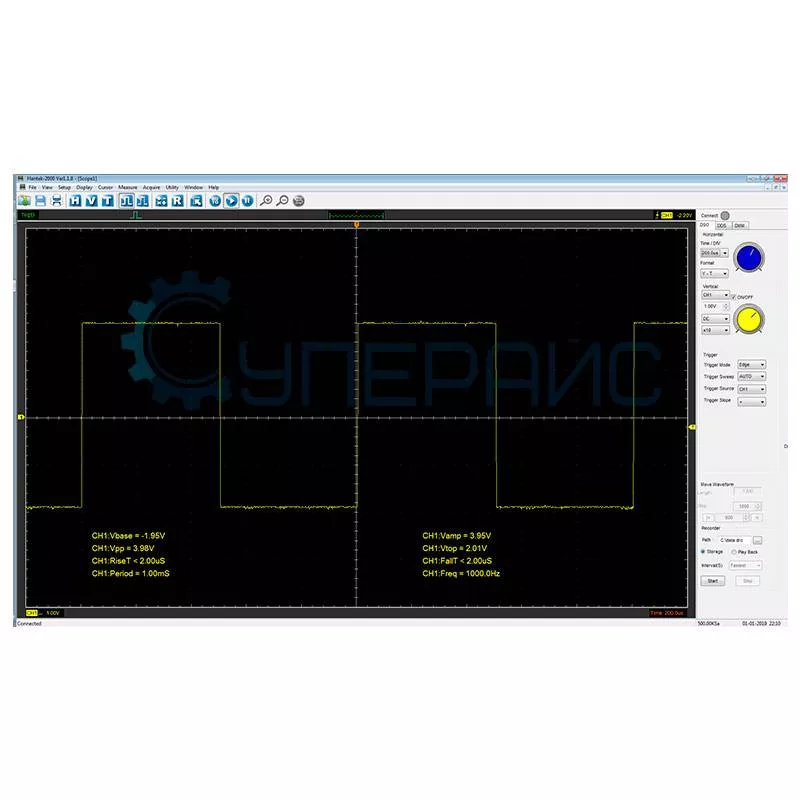

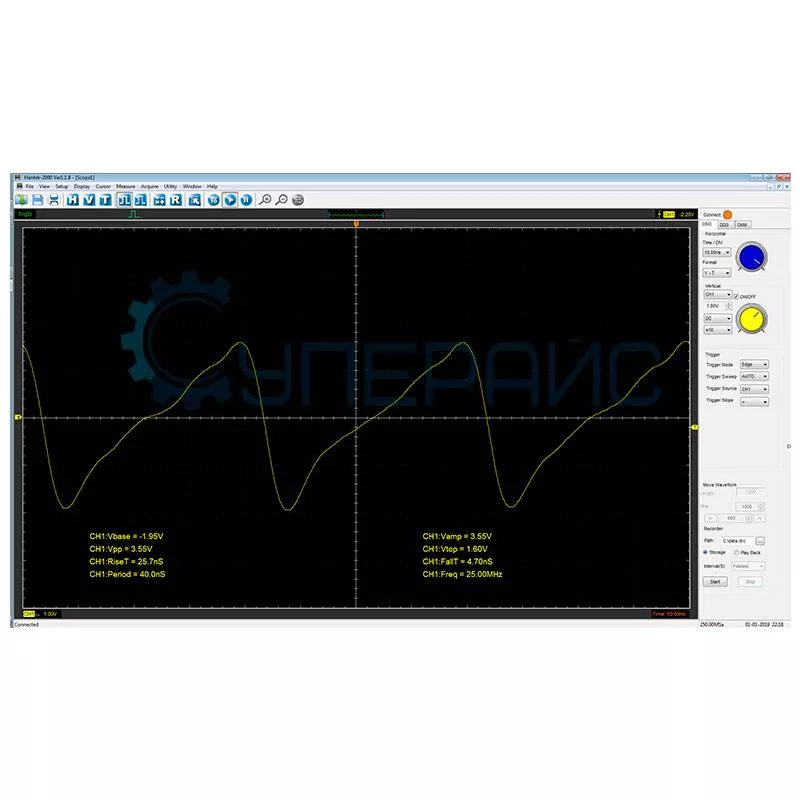

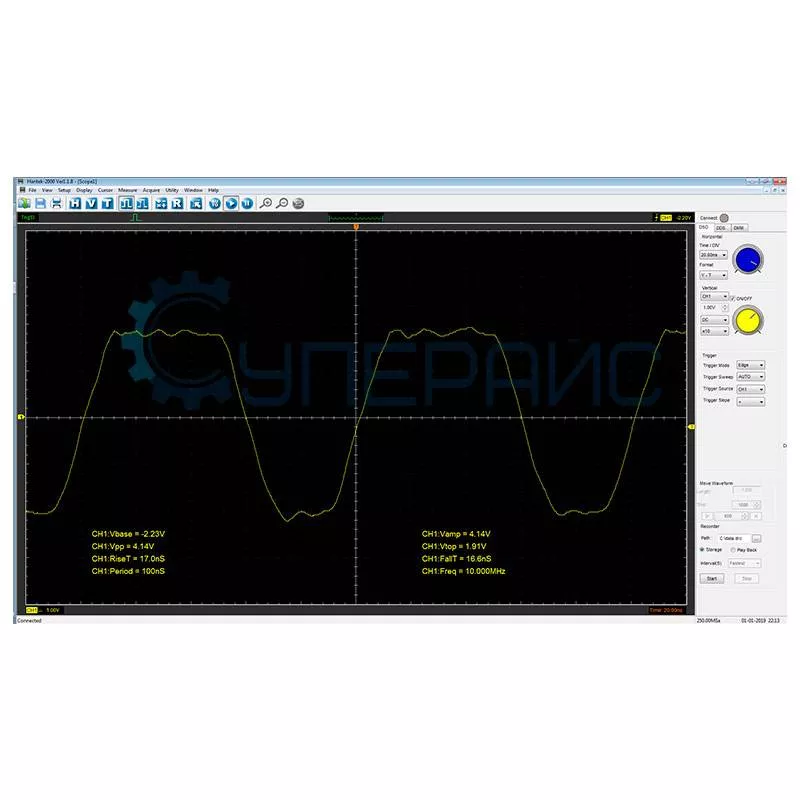

синусоидальная: 1 Гц ~ 25 МГц прямоугольная: 1 Гц ~ 10 МГц пилообразная: 1 Гц ~ 1 МГц EXP: 1 Гц ~ 5 МГц |
| Частота дискретизации | 250 МВыб/с |
| Амплитуда |
2,5 В (50 Ом) 5 В (высокий импеданс) |
| Глубина памяти | 512 выборок |
| Вертикальное разрешение | 12 бит |
| Выходной импеданс | 50 Ом |
| Характеристики прямоугольного сигнала | |
| Точность импульса | ± 10 нс |
| Мультиметр | |
| Максимальное разрешение | 4000 отсчетов |
| Режимы тестирования | напряжение, ток, сопротивление, емкость, диод, вкл-выкл |
| Максимальное напряжение | 600 В |
| Входной ток | 10 A |
| Напряжение постоянного тока |
400 мВ, 4 В, 40 В, 400 В, с точностью ± (0,8% ± 5), разрешением 100 мкВ, 1 мВ, 10 мВ, 100 мВ 600 В с точностью ± (1% ± 2), разрешением 1 В Защита от перегрузки: 400 мВ - 250 В, другое напряжение - 600 В |
| Напряжение переменного тока |
4, 40, 400 В, с точностью ± (1,2% ± 5), разрешением 1 мВ, 10 мВ, 100 мВ 600 В с точностью ± (1% ± 2), разрешением 1 В Частота: 40 - 400 Гц, 400 В и 600 В с частотой 40 - 100 Гц |
| Постоянный ток |
40 мА с точностью ± (1% ± 2), разрешением 10 мкА 200 мА с точностью ± (1,5% ± 2), разрешением 100 мкА 4 мА с точностью ± (1,8% ± 2), разрешением 1 мА 10 мА с точностью ± (3% ± 2), разрешением 10 мА Защита от перегрузки: самовосстанавливающийся предохранитель - 200 мА / 250 В, без предохранителя - 4 / 10 А |
| Переменный ток |
40 мА с точностью ± (1,3% ± 2), разрешением 10 мкА 400 мА с точностью ± (1,8% ± 2), разрешением 100 мкА 4 мА с точностью ± (2% ± 3), разрешением 1 мА 10 мА с точностью ± (3% ± 5), разрешением 10 мА Частота: 40 - 400 Гц, самовосстанавливающийся предохранитель - 200 мА / 250 В, без предохранителя - 4 А / 10 А |
| Сопротивление |
400 Ом с точностью ± (1% ± 3), разрешением 0.1 Ом 4 кОм, 60.00 кОм, 400 кОм, 4 МОм, с точностью ± (1,5% ± 5), разрешением 1 Ом, 10 Ом, 100 Ом, 1 кОм 40 МОм с точностью ± (1,5% ± 3), разрешением 10 кОм Защита от перегрузки: 220 Вrms |
| Емкость |
40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 100 мкФ, с точностью ± (3% ± 5), разрешением 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ 4 кОм, 60 кОм, 400 кОм, 4 МОм, с точностью ± (1,5% ± 5), разрешением 1 Ом, 10 Ом, 100 Ом, 1 кОм 40 МОм с точностью ± (1,5% ± 3), разрешением 10 кОм Защита от перегрузки: 220 Вrms |
| Диод | 0 - 1 В |
| Вкл-выкл тест | < 50 Ом |
| Общие характеристики | |
| Дисплей | 2,8 дюймов, TFT ЖК - экран, 320 х 240, 64К цветов |
| Контраст дисплея | регулируемый |
| Питание | 100 - 240 В AC, 50 - 60 Гц, 5 В DC, 2 А |
| Потребляемая мощность | < 2,5 Вт |
| Предохранитель | Т, 3 А |
| Батарея | литиевая (18650 х 2), емкость 2600 мАч, 2-х часовой заряд |
| Метод охлаждения | конвекция |
| Функция вольтметра | есть |
| Функция автоматического отключения | есть |
| Рабочая температура | 0 - 50 °С |
| Температура хранения | -20 - 60 °С |
| Высотность | рабочая до 3000 м |
| хранения до 10000 м | |
| Габариты изделия | 199 х 98 х 40 мм |
| Габариты упаковки | 275 х 235 х 200 мм |
| Вес брутто | 3,55 кг |

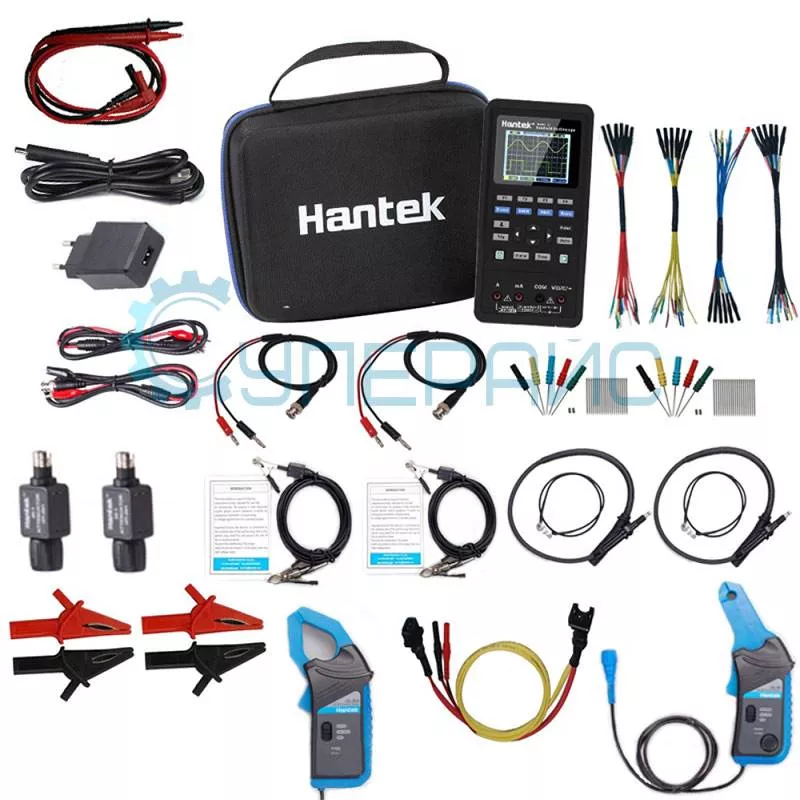

| Комплектация |
портативный осциллограф Hantek 2D82 Auto III - 1 шт чехол для хранения - 1 шт USB Type-C кабель - 1 шт блок питания - 1 шт комплект щупов для мультиметра - 1 шт тестовые провода BNC с зажимом "крокодил" - 2 шт тестовые провода - 2 шт щупы зажигания - 2 шт набор зондов - 2 шт удлинитель для системы зажигания - 2 шт аттенюатор 20:1 - 2 шт комплект зажимов "крокодилы" - 2 шт 2-контактный датчик пробоя провода - 1 шт 6-контактный проводник 2,8 мм - 1 шт 6-контактный проводник 2,3 мм - 1 шт 6-контактный проводник 1,5 мм - 1 шт 6-контактный проводник 1 мм - 1 шт токовые клещи 65 А AC/DC - 1 шт токовые клещи 650 А AC/DC - 1 шт |

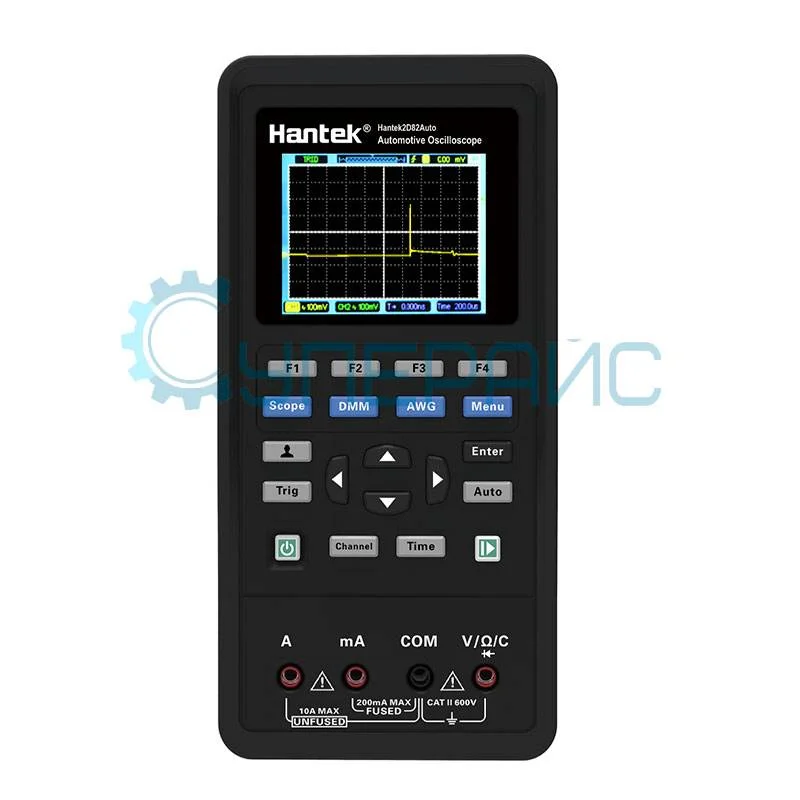

Hantek 2D82 Auto III: универсальный инструмент для автомобильной диагностики

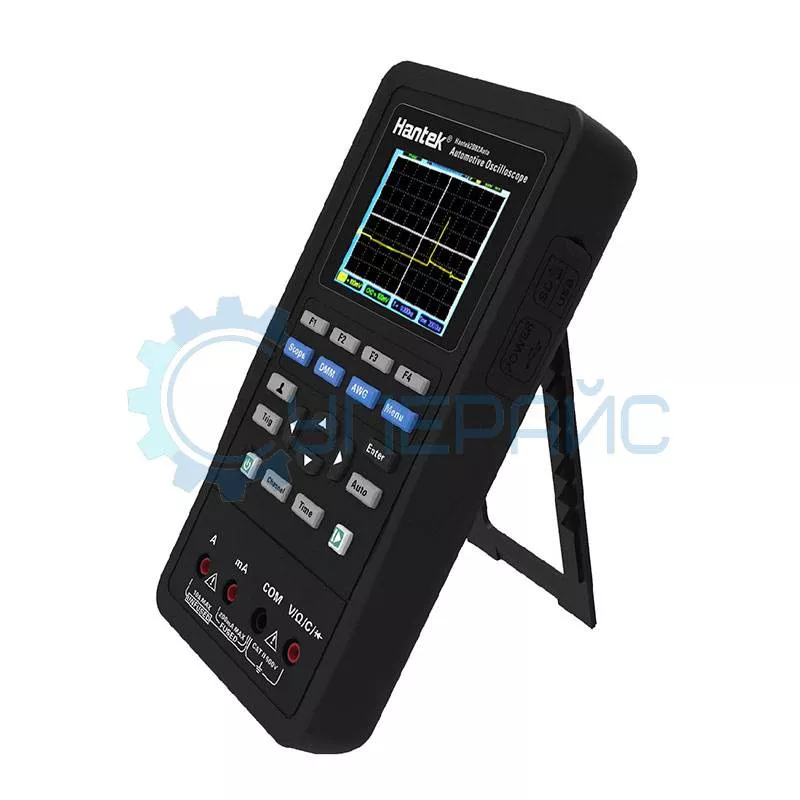

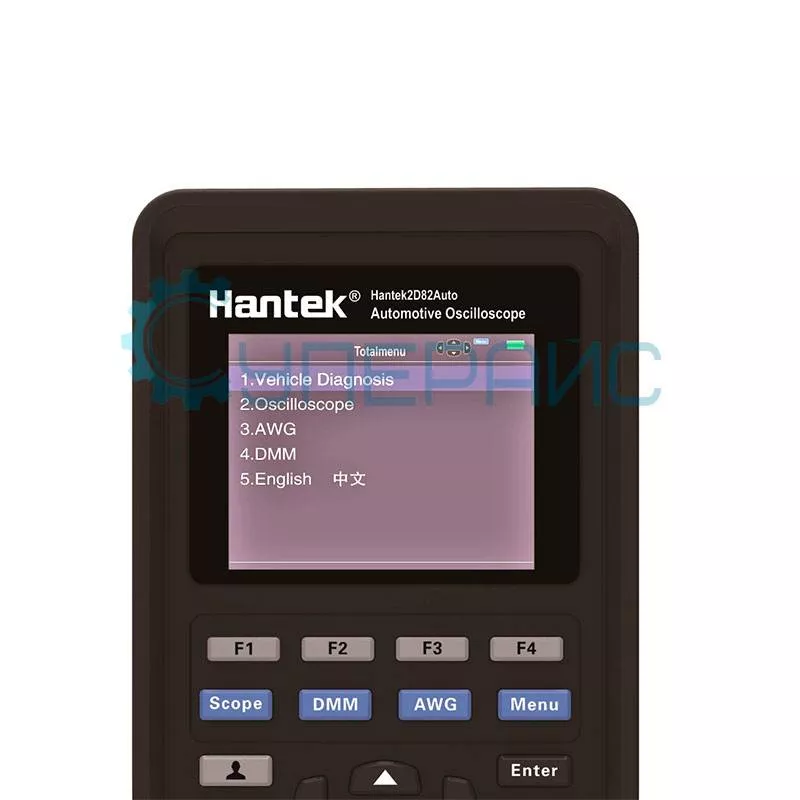

Hantek 2D82auto III — это портативный осциллограф с 2 каналами и встроенным мультиметром, разработанный специально для диагностики автомобильных систем. Устройство сочетает функции осциллографа, генератора сигналов и мультиметра, что делает его незаменимым для анализа работы датчиков, систем зажигания, топливных форсунок и CAN-шины. Компактный дизайн (199×98×40 мм) и автономное питание от литиевых батарей позволяют использовать прибор в полевых условиях или в тесном пространстве сервисной зоны. Полоса пропускания осциллографа составляет 80 МГц, что обеспечивает качественный захват высокочастотных сигналов в автомобильных системах.
Применение в автосервисе
Устройство идеально подходит для:
- Диагностики систем зажигания: анализ формы искры, проверка катушек и свечей.
- Тестирования датчиков: кислородных, ABS, положения дроссельной заслонки.
- Поиска пробоя в высоковольтных проводах с помощью 6-контактных проводников.
- Измерения тока стартера и генератора токовыми клещами до 650 А.
- При проверке системы зажигания прибор позволяет точно определить неисправности катушек и модулей управления.
Преимущества для пользователя:
- Автономность: работа от батарей до 2 часов без подключения к сети.
- Универсальность: 2 измерительных канала + генератор сигналов в одном корпусе.
- Защита от перегрузок: встроенные предохранители и фильтры для безопасной работы.
- Портативный формат устройства позволяет проводить измерения непосредственно у автомобиля без необходимости перемещения в стационарную мастерскую.
Ключевые возможности
Осциллограф Hantek 2D82 Auto III поддерживает частоту дискретизации 250 Мвыб/с, что обеспечивает точный захват быстрых процессов, таких как искрообразование в системе зажигания или сигналы датчиков коленвала. Рабочий диапазон частот до 80 МГц позволяет анализировать даже быстропротекающие процессы в электронных блоках управления. Встроенный мультиметр с разрешением 4000 отсчетов измеряет напряжение (до 600 В), ток (до 10 А), сопротивление и емкость, а генератор сигналов генерирует синусоидальные, прямоугольные и пилообразные волны для тестирования электронных компонентов. Мультиметр в составе прибора соответствует профессиональным стандартам точности измерений.
Функция автоматического измерения частоты и амплитуды упрощает анализ сигналов, а режим курсорных измерений позволяет точно определить временные интервалы и перепады напряжения. Генератор воспроизводит сигналы частотой до 25 МГц, что достаточно для тестирования большинства автомобильных датчиков и исполнительных механизмов. Для работы с высоковольтными цепями (до 150 В) предусмотрены зажимы-крокодилы и аттенюаторы, снижающие риск повреждения прибора.
Почему Hantek 2D82 Auto III?
Это портативное оборудование — оптимальный выбор для автоэлектриков и диагностов. Его функционал позволяет решать задачи любой сложности — от проверки простых цепей до анализа CAN-шины. А поддержка токовых клещей AC/DC делает его незаменимым при диагностике гибридных и электрических автомобилей. Купить Hantek 2D82 Auto III можно в интернет-магазине «Суперайс» с гарантией и быстрой доставкой по России.
