Карманный цифровой осциллограф FNIRSI 5012H (1 канал, 100 МГц)

Код товара: 6081

guarantee Гарантия 12 месяцев

official_dealer Официальный дилер FNIRSI в России

FNIRSI

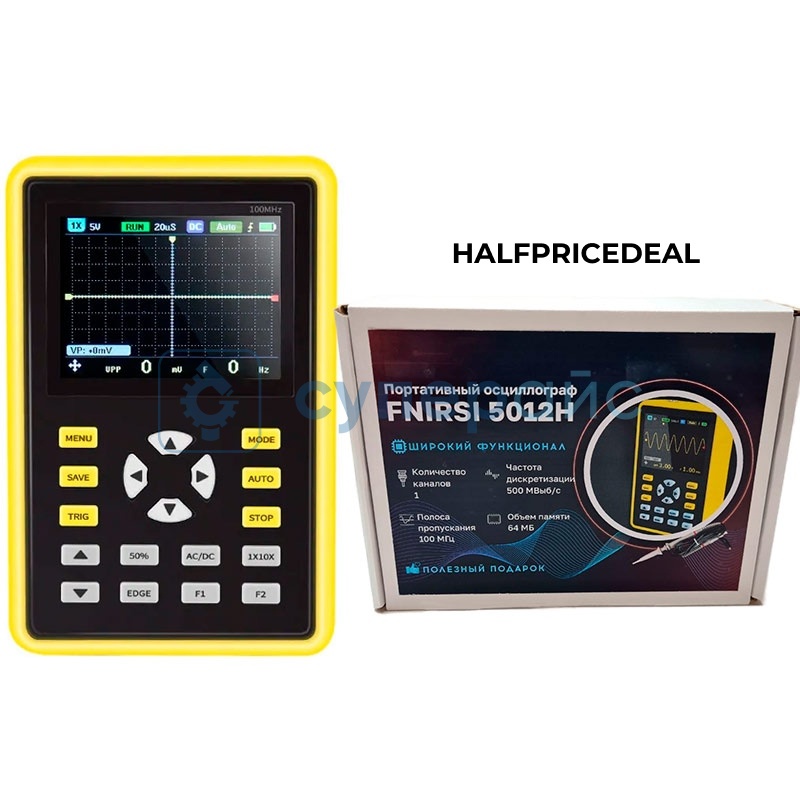

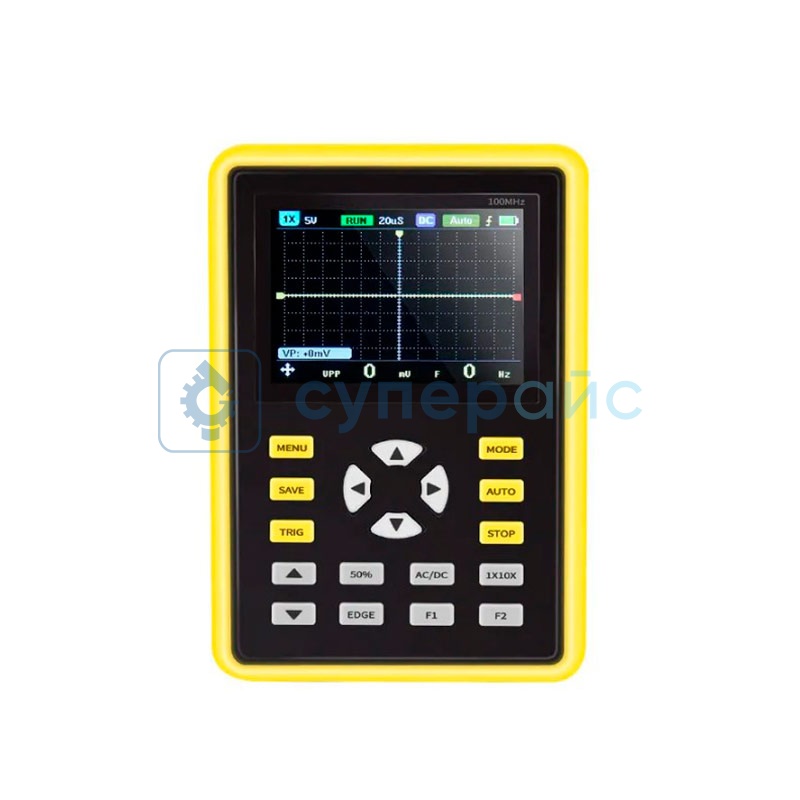

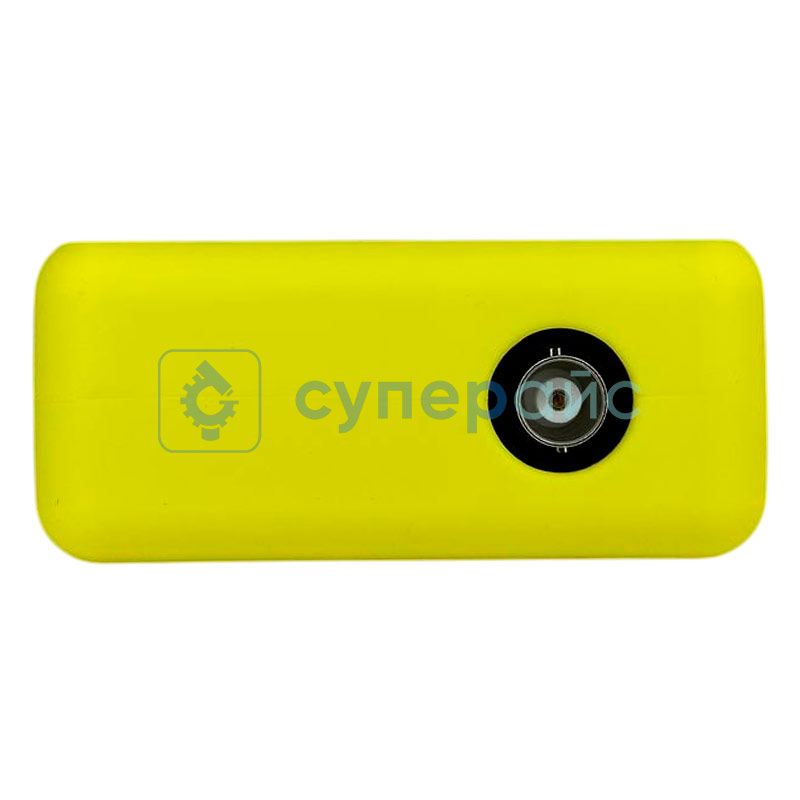

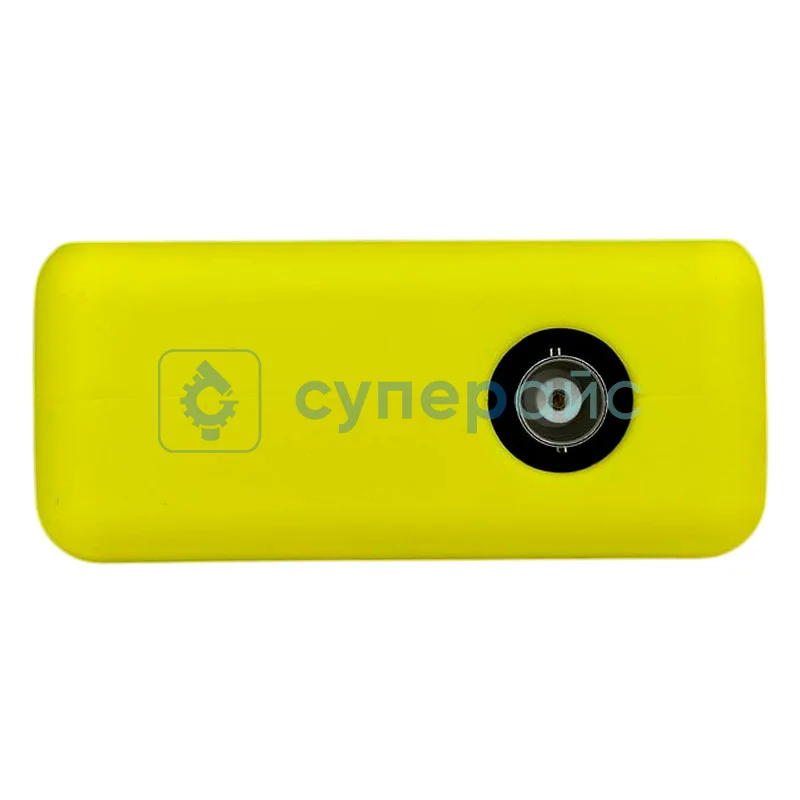

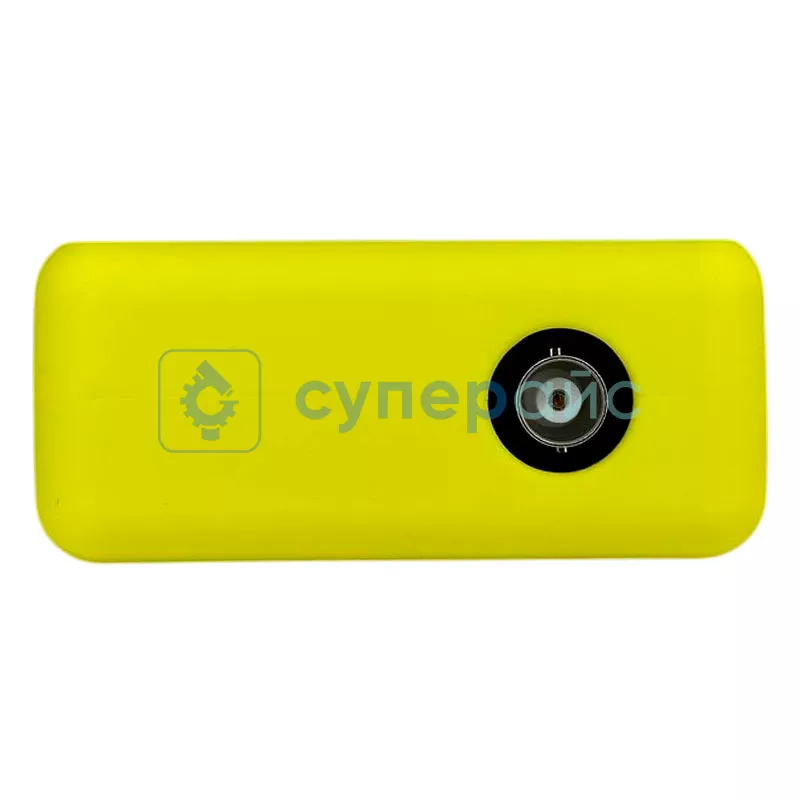

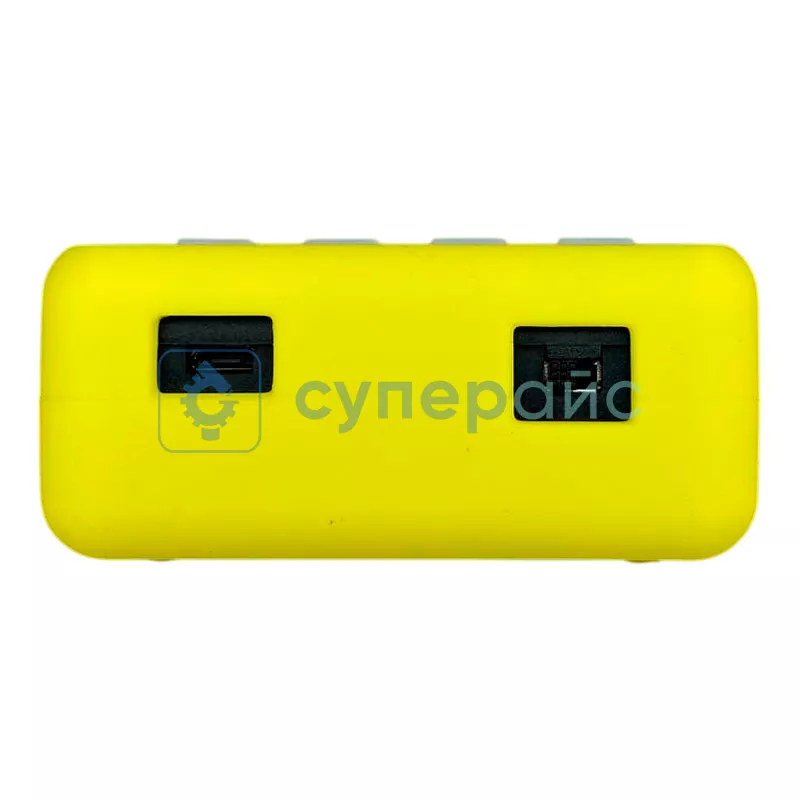

Карманный цифровой осциллограф FNIRSI 5012H (1 канал, 100 МГц) фото 1
Карманный цифровой осциллограф FNIRSI 5012H (1 канал, 100 МГц) фото 1

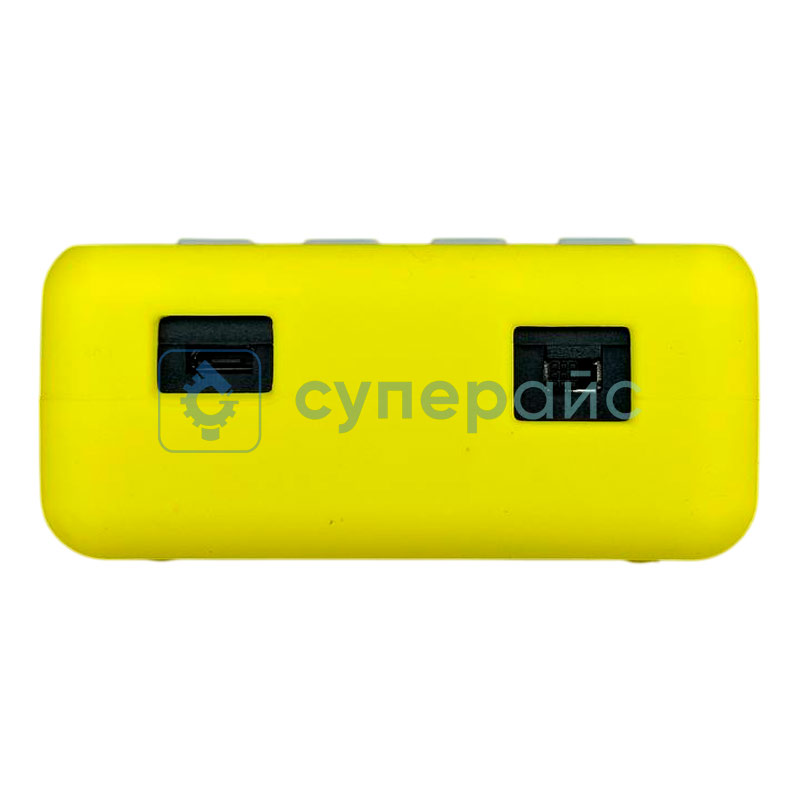

Карманный цифровой осциллограф FNIRSI 5012H (1 канал, 100 МГц) фото 2

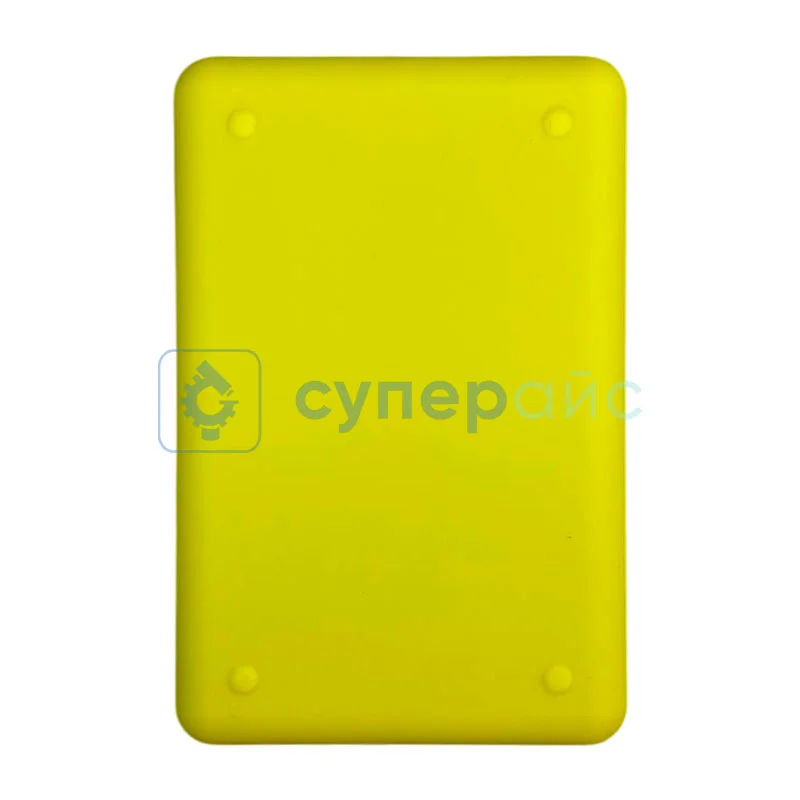

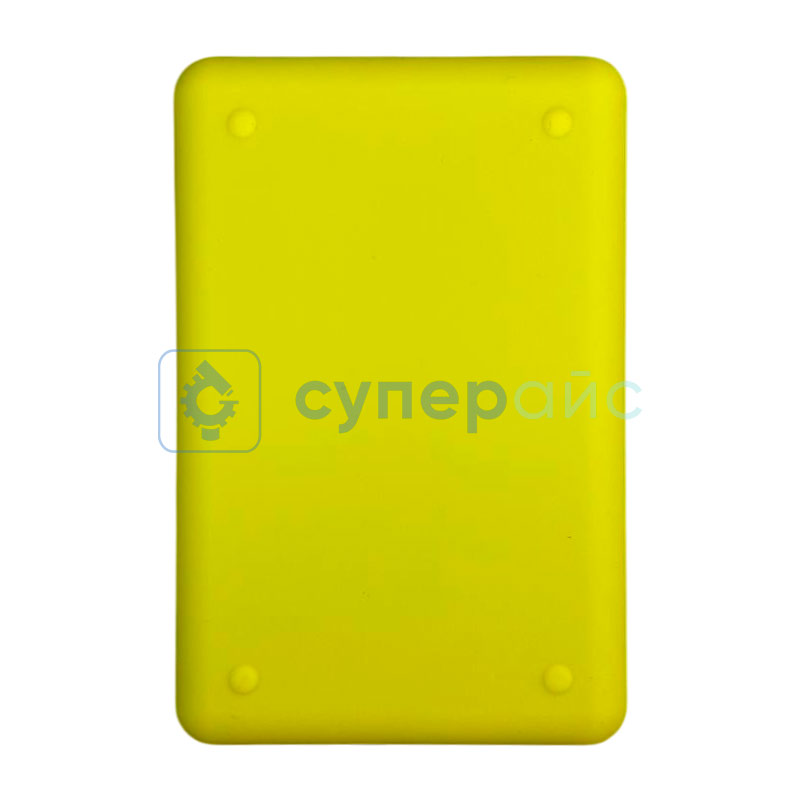

Карманный цифровой осциллограф FNIRSI 5012H (1 канал, 100 МГц) фото 3
Карманный цифровой осциллограф FNIRSI 5012H (1 канал, 100 МГц) фото 4
О товаре
Портативный осциллограф FNIRSI 5012H
В защитном силиконовом чехле
Количество каналов: 1
Полоса пропускания: 100 МГц
Частота дискретизации: 500 МВыб/с
7 410 руб.
-10%
Ваша скидка
Ваша экономия
-10%
741 руб.
6 669 руб.
6 669 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 90 шт.
Склад в Гуанчжоу: 7 шт.
О товаре
Портативный осциллограф FNIRSI 5012H
В защитном силиконовом чехле
Количество каналов: 1
Полоса пропускания: 100 МГц
Частота дискретизации: 500 МВыб/с

Технические характеристики FNIRSI 5012H

Количество каналов 1
Полоса пропускания 100 МГц
Частота дискретизации 500 МВыб/с
Глубина записи 128 Кб
Входные параметры
Развязка входа DC, AC
Входной импеданс 1 МОм, 25 пФ
Установка коэффициента затухания датчика 1 Х, 10 Х
Максимальное входное напряжение 80 В (1 X), 800 В (10 Х)
Горизонтальная система
Коэффициент развёртки 50 с/дел - 6 нс/дел
Вертикальная система
Вертикальная развёртка 50 мВ/дел - 100 В/дел
Время нарастания < 3 нс
Вертикальное разрешение 8 бит
Точность напряжения ± 2%
Точность частоты ± 0,01%
Система синхронизации
Режимы синхронизации автоматический, нормальный, однократный
Режим триггера по фронту (спадающему / ниспадающему)
Система измерения
Автоматические измерения VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-
Курсорные измерения XY, триггер Y
Общие характеристики
Дисплей цветной TFT-дисплей, 2.4 дюйма, 320 x 240 точек
Питание встроенная литиевая батарея 3000 мАч, 8 часов непрерывной работы
Интерфейс microUSB
Встроенная память 64 МБ, 2000 хранения сигналов
Возможность сохранения осциллограмм есть
Функция автоматического измерения есть
Функция паузы есть
Функция регулировки яркости экрана есть
Габариты изделия 144 х 74 х 33 мм
Габариты упаковки 195 х 165 х 50 мм
Вес нетто 388 г
Вес брутто 440 г

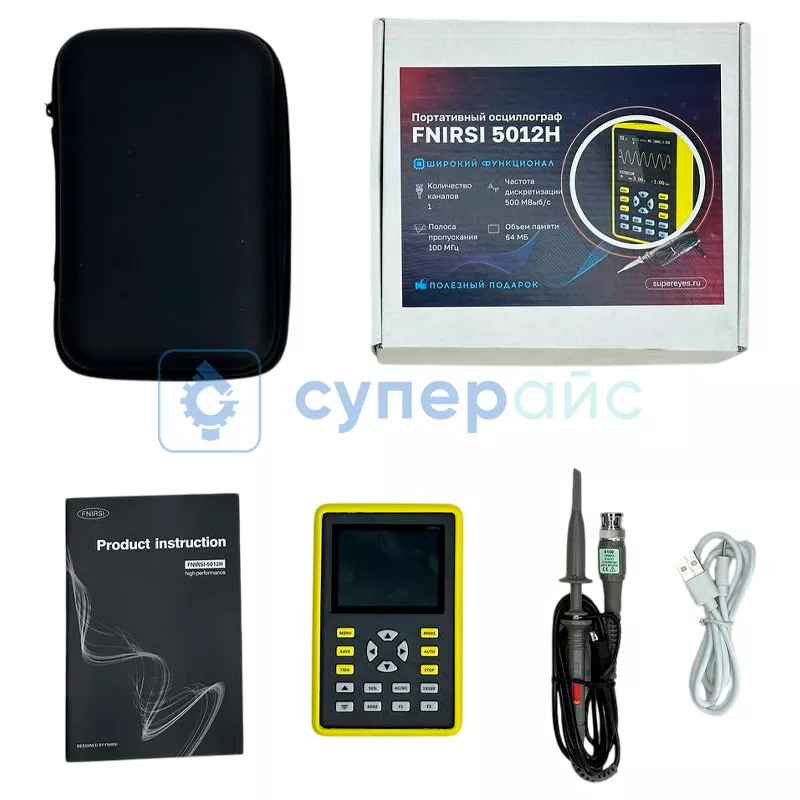

Комплектация осциллограф FNIRSI 5012H - 1 шт
чехол для хранения - 1 шт
щуп для осциллографа - 1 шт
кабель microUSB - 1 шт

FNIRSI 5012H: Инновационный подход к портативной осциллографии

Цифровой карманный осциллограф FNIRSI 5012H меняет представление о мобильных измерениях в электронике. Этот компактный прибор с одноканальной архитектурой демонстрирует производительность благодаря передовой схемотехнике и оптимизированному программному обеспечению. С полосой пропускания 100 МГц и частотой дискретизации 500 МВыб/с устройство обеспечивает профессиональный уровень анализа сигналов в любых условиях.

При выборе подобного прибора важно учитывать не только формат корпуса, но и характеристики, такие как частота захвата и стабильность сигнала. Данный обзор поможет оценить ключевые особенности этой модели и определить её практическую ценность для инженера.

Технологии:

  • Система оцифровки сигнала с минимальными фазовыми искажениями
  • Адаптивный алгоритм обработки данных для точного отображения ВЧ-составляющих
  • Интеллектуальная система управления энергопотреблением
  • Компактный цветной TFT-дисплей 2.4 дюйма с разрешением 320×240 точек
  • Многоуровневая фильтрация помех и шумов

Для компактного прибора подобного класса реализация многоуровневой фильтрации является хорошим техническим решением.

Уникальные характеристики:

Прибор оснащен специализированным процессором обработки сигналов, обеспечивающим прецизионные измерения с разрешением 8 бит. Усовершенствованная система синхронизации позволяет захватывать сложные последовательности сигналов с минимальным временем установления. Технология Smart Capture автоматически адаптирует параметры измерения под характеристики анализируемого сигнала. Канал обработки данных работает стабильно даже при высоких частотах, что делает осциллограф универсальным для разных задач.

Расширенные возможности:

  • Детектирование аномалий сигнала в реальном времени
  • Анализ спектральных характеристик в полнодиапазонном режиме
  • Сравнительный анализ сохраненных и текущих сигналов
  • Автоматическое документирование результатов измерений
  • Интеграция с мобильными диагностическими системами
Расширенные функции делают FNIRSI 5012H хорошим решением для специалистов, которым необходим оперативный доступ к анализу сигналов.

Профессиональное применение:

Устройство незаменимо для решения сложных инженерных задач:

  • Диагностика импульсных источников питания и преобразователей
  • Анализ целостности сигналов в цифровых системах
  • Тестирование беспроводных коммуникационных модулей
  • Отладка электромеханических систем и датчиков
  • Исследование электромагнитной совместимости компонентов
Благодаря своей компактности и функциональности, модель отлично подходит для полевых измерений, где требуется портативный и надёжный инструмент.

Эргономика и функциональность:

Корпус прибора выполнен из ударопрочного композитного материала с антистатическим покрытием. Система активного охлаждения гарантирует стабильность работы даже при продолжительных измерениях. Эргономичная клавиатура с тактильной обратной связью позволяет работать в условиях недостаточной видимости. Пользователи в своих отзывах отмечают удобство интерфейса и высокую надёжность даже при интенсивной эксплуатации.

Интеграционные возможности:

Осциллограф поддерживает облачные технологии и удаленный мониторинг через беспроводные интерфейсы. Встроенное ПО позволяет создавать пользовательские алгоритмы анализа и автоматизировать измерительные процедуры. Система автоматических отчетов генерирует детальную документацию по результатам измерений. Наличие таких интеграционных решений делает эту модель удобной для встраивания в комплексные диагностические стенды, что также отражено в обзорах.

Осциллограф портативный FNIRSI 5012H устанавливает новые стандарты в области портативных измерительных инструментов, предлагая уникальное сочетание точности, мобильности и интеллектуальных функций для профессиональных инженеров и исследователей. Инструкция по эксплуатации позволяет быстро освоить основные функции и начать работу без лишних настроек.

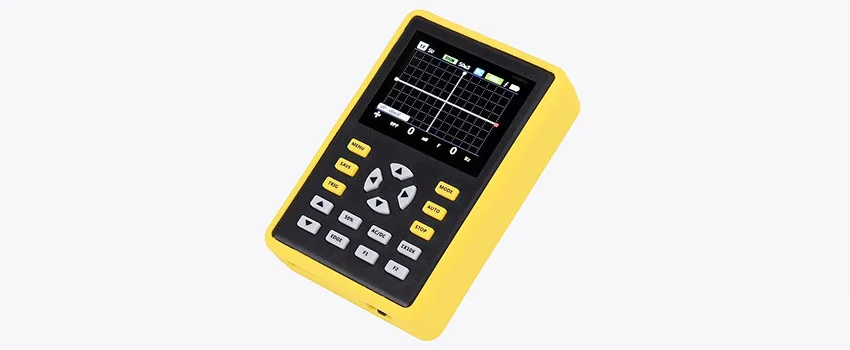

Обзор карманного осциллографа FNIRSI 5012H

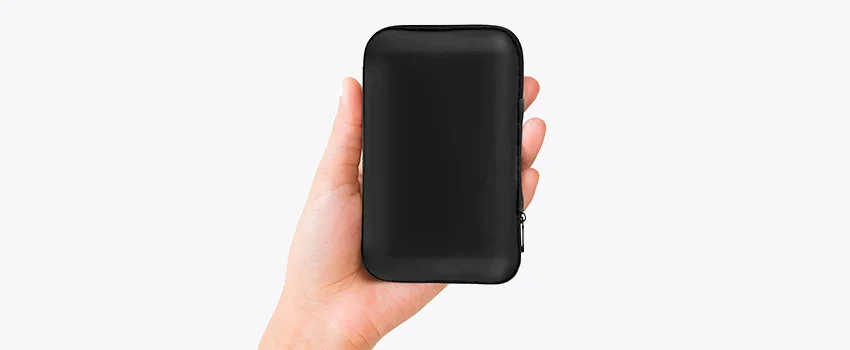

Портативный осциллограф FNIRSI 5012H

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
