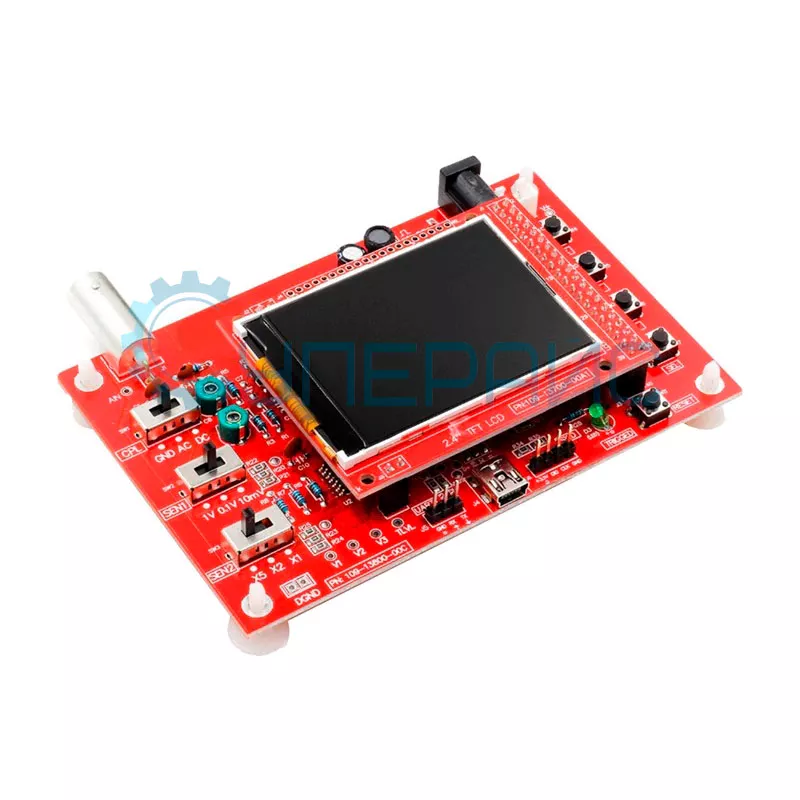

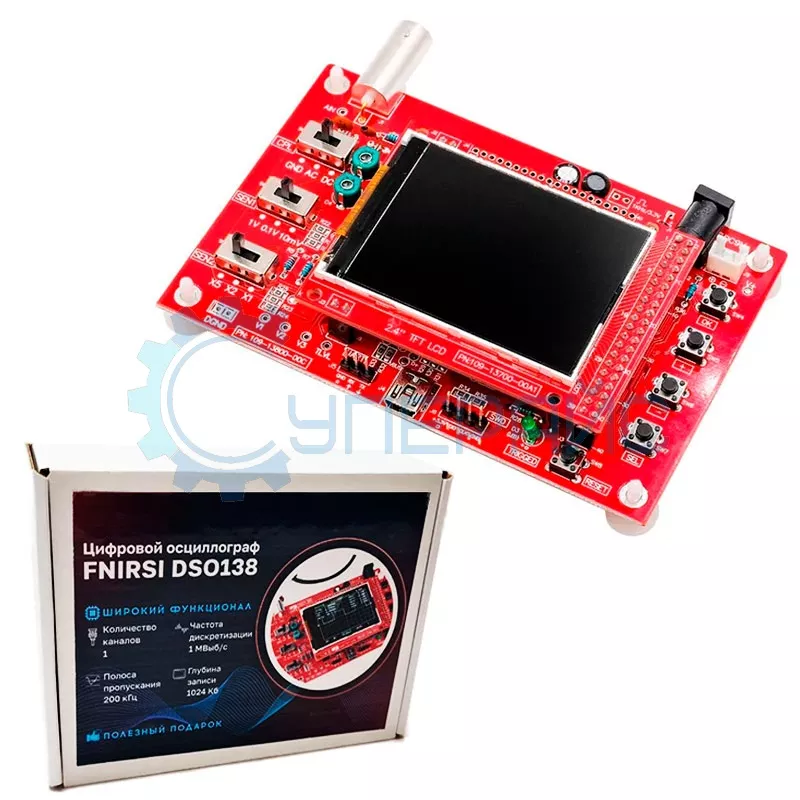

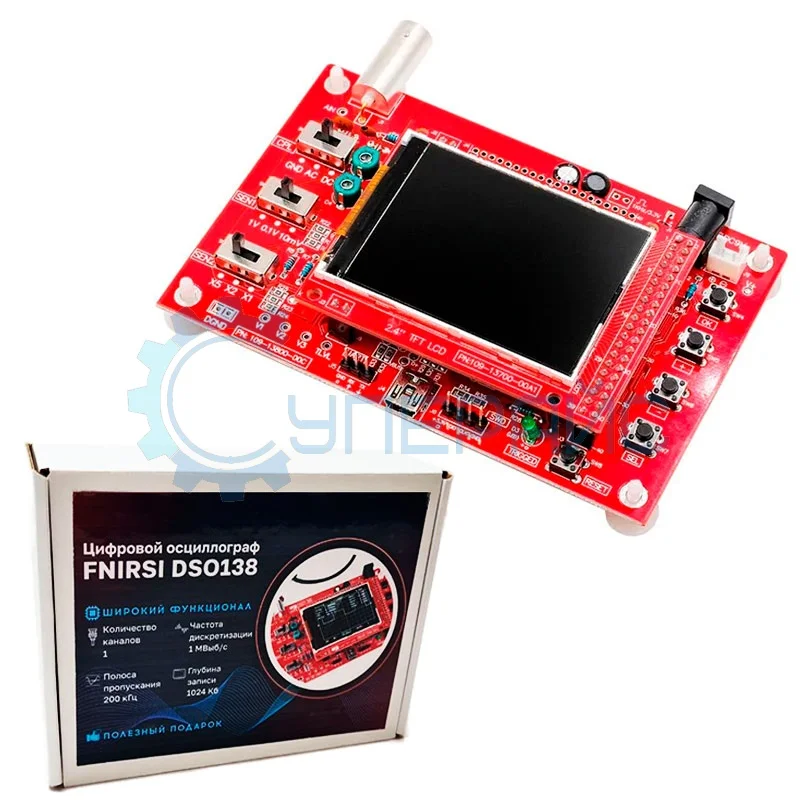

Портативный осциллограф FNIRSI DSO138 (1 канал, 200 кГц)
1 700 ₽
1 700 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
15648
Модель (серия)
DSO138
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FNIRSI DSO138
Артикул (код товара)
15648
Модель (серия)
DSO138
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Нет
Показать больше
Показать меньше
Описание FNIRSI DSO138
ВНИМАНИЕ! Производство портативного осциллографа FNIRSI DSO138 (1 канал, 200 кГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Портативный цифровой осциллограф FNIRSI DSO138 (в сборе + корпус)
Технические характеристики FNIRSI DSO138
| Количество каналов | 1 |
| Полоса пропускания | 200 кГц |
| Частота дискретизации | 1 МВыб/с |
| Глубина записи | 1024 Кб |
| Входные параметры | |
| Развязка входа |
DC, AC |
| Входной импеданс | 1 МОм, 20 пФ |
| Максимальное входное напряжение | 50 В (1 X), 400 В (10 Х) |
| Горизонтальная система | |
| Коэффициент развёртки | 10 мкс / дел - 500 с / дел |
| Вертикальная система | |
| Вертикальная развёртка | 10 мВ / дел - 5 В / дел |
| Вертикальное разрешение | 12 бит |
| Точность напряжения | ± 5% |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Общие характеристики | |
| Дисплей |
цветной TFT-дисплей, 2.4 дюйма, 320 x 240 точек |
| Подсветка экрана | да |
| Питание | 9 В DC (8 – 10 В), 120 мА |
| Интерфейс передачи данных | USB |
| Рабочая температура | от 0°С до 40°С |
| Температура хранения | от -10°С до 50°С |
| Габариты экрана | 52 х 40 мм |
| Габариты | 117 х 76 х 15 мм |
| Габариты упаковки | 195 x 135 x 40 мм |
| Вес | 130 г |
| Вес брутто | 365 г |

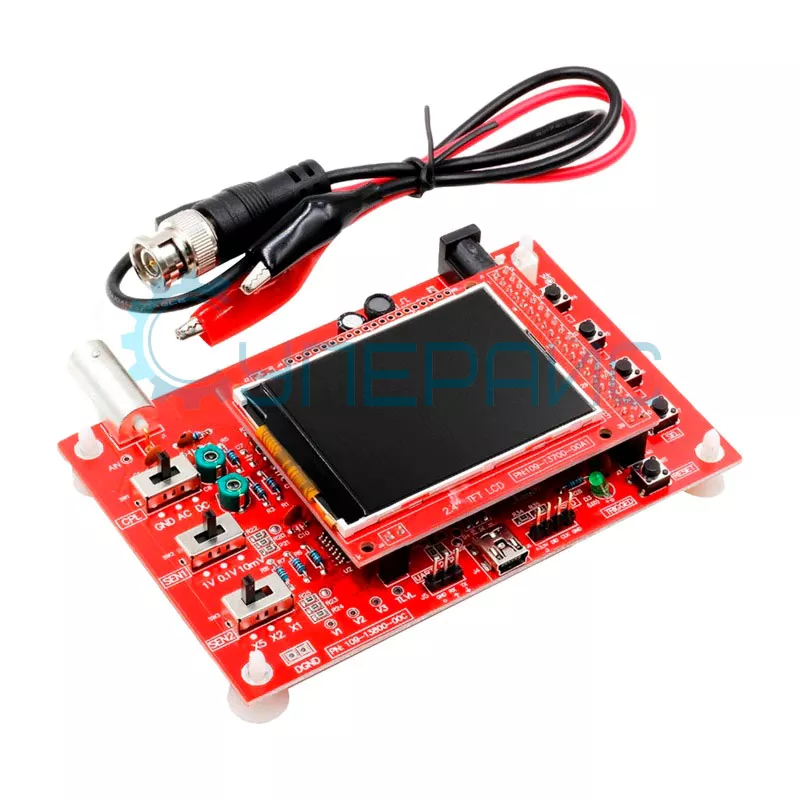

| Комплектация |
осциллограф FNIRSI DSO138 - 1 шт щуп для осциллографа - 1 шт |
Портативный осциллограф FNIRSI DSO138: компактный помощник для DIY-проектов и обучения
Осциллограф FNIRSI DSO138 — это карманный прибор, который помещается в ладони, но при этом открывает большие возможности для анализа сигналов. Созданный для энтузиастов электроники, студентов и мобильных мастеров, он сочетает простоту использования с базовым функционалом, необходимым для диагностики цепей, проверки датчиков или обучения основам работы с осциллографами.
Почему DSO 138?
- Портативность и автономность. Вес всего 130 грамм и питание от внешнего источника 9 В позволяют брать осциллограф в походные условия или использовать в тесной мастерской.
- Цветной TFT-дисплей 2.4 дюйма с разрешением 320×240 пикселей отображает форму сигнала четко даже при слабом освещении.
- Простота управления. Минималистичный интерфейс с интуитивными кнопками — идеален для новичков, осваивающих азы измерения напряжения и частоты.
Модель поддерживает полосу пропускания 200 кГц и частоту дискретизации 1 МВыб/с, что достаточно для анализа аудиосигналов, ШИМ-управления моторами или проверки датчиков в автомобильных системах. Например, вы можете отслеживать выходной сигнал с Arduino или проверять целостность импульсов в цепях бытовой техники.
Где пригодится DSO 138?
- Ремонт электроники. Быстрая диагностика неисправностей в блоках питания, аудиоаппаратуре или светодиодных лентах.
- DIY-проекты. Настройка самодельных генераторов сигналов, проверка датчиков движения или температуры.
- Полевые условия. Компактные габариты (117×76×15 мм) позволяют брать прибор в гараж или на выездной ремонт.
Особенности и ограничения
DSO138 — это базовая модель, которая не заменит профессиональные осциллографы, но станет отличным стартом. Ее глубина записи 1024 Кб и точность измерения напряжения ±5% подходят для несложных задач. Режимы синхронизации (авто, нормальный, однократный) и триггер по фронту упрощают «ловлю» периодических сигналов.
Важно: Максимальное входное напряжение — 50 В (1X) и 400 В (10X). Это позволяет работать с низковольтными цепями и сетями до 400 В (с делителем), но для высокочастотных или высокоточных измерений потребуется более продвинутое оборудование.
Итог
FNIRSI DSO138 — это доступный инструмент для тех, кто делает первые шаги в электронике или нуждается в компактном приборе для базовых измерений. Он предлагает то, что нужно для обучения и простых проектов: портативность, наглядность и легкость в освоении.
Документация и ПО FNIRSI DSO138
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации портативного осциллографа FNIRSI DSO138
Язык:
Английский
Размер и тип:
2 МБ,
PDF
Отзывы FNIRSI DSO138
SUPEREYES.RU
19.03.2022 06:48:34
Портативный осциллограф FNIRSI DSO138 (1 канал, 200 кГц)
FNIRSI DSO138 - компактный осциллограф с USB разъемом для передачи данных на ПК
Количество каналов: 1
Полоса пропускания: 200 кГц
Частота дискретизации: 1 МВыб/с
Олег Гофман
19.03.2022 06:48:34
Этот комментарий, возможно, поможет с выбором осциллографов DSO138, так как на сайте представлены два одинаковых осциллографа DSO138 по одинаковой цене :
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
SUPEREYES.RU
21.03.2022 04:38:36
Этот комментарий, возможно, поможет с выбором осциллографов DSO138, так как на сайте представлены два одинаковых осциллографа DSO138 по одинаковой цене :
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
Олег, здравствуйте!
Большое Вам спасибо за то, что нашли время и оставили такой полезный и подробный комментарий!
Клиенты – самая большая ценность для интернет-магазина Суперайс, и поэтому мы с особым трепетом относимся, когда вы делитесь своим опытом использования приобретаемого у нас оборудования. Уверены, Ваши замечания будут полезны и другим покупателям, выбирающим осциллограф.
Олег, желаем Вам хорошего дня и успехов в работе!
Будем рады продолжению сотрудничества в дальнейшем
С уважением, Администрация интернет-магазина Суперайс
SUPEREYES.RU
19.03.2022 06:48:34
Портативный осциллограф FNIRSI DSO138 (1 канал, 200 кГц)
FNIRSI DSO138 - компактный осциллограф с USB разъемом для передачи данных на ПК
Количество каналов: 1
Полоса пропускания: 200 кГц
Частота дискретизации: 1 МВыб/с
Олег Гофман
19.03.2022 06:48:34
Этот комментарий, возможно, поможет с выбором осциллографов DSO138, так как на сайте представлены два одинаковых осциллографа DSO138 по одинаковой цене :
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
SUPEREYES.RU
21.03.2022 04:38:36
Этот комментарий, возможно, поможет с выбором осциллографов DSO138, так как на сайте представлены два одинаковых осциллографа DSO138 по одинаковой цене :
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
Олег, здравствуйте!
Большое Вам спасибо за то, что нашли время и оставили такой полезный и подробный комментарий!
Клиенты – самая большая ценность для интернет-магазина Суперайс, и поэтому мы с особым трепетом относимся, когда вы делитесь своим опытом использования приобретаемого у нас оборудования. Уверены, Ваши замечания будут полезны и другим покупателям, выбирающим осциллограф.
Олег, желаем Вам хорошего дня и успехов в работе!
Будем рады продолжению сотрудничества в дальнейшем
С уважением, Администрация интернет-магазина Суперайс
SUPEREYES.RU
19.03.2022 06:48:34
Портативный осциллограф FNIRSI DSO138 (1 канал, 200 кГц)
FNIRSI DSO138 - компактный осциллограф с USB разъемом для передачи данных на ПК
Количество каналов: 1
Полоса пропускания: 200 кГц
Частота дискретизации: 1 МВыб/с
Олег Гофман
19.03.2022 06:48:34
Этот комментарий, возможно, поможет с выбором осциллографов DSO138, так как на сайте представлены два одинаковых осциллографа DSO138 по одинаковой цене :
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
SUPEREYES.RU
21.03.2022 04:38:36
Этот комментарий, возможно, поможет с выбором осциллографов DSO138, так как на сайте представлены два одинаковых осциллографа DSO138 по одинаковой цене :
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
Олег, здравствуйте!
Большое Вам спасибо за то, что нашли время и оставили такой полезный и подробный комментарий!
Клиенты – самая большая ценность для интернет-магазина Суперайс, и поэтому мы с особым трепетом относимся, когда вы делитесь своим опытом использования приобретаемого у нас оборудования. Уверены, Ваши замечания будут полезны и другим покупателям, выбирающим осциллограф.
Олег, желаем Вам хорошего дня и успехов в работе!
Будем рады продолжению сотрудничества в дальнейшем
С уважением, Администрация интернет-магазина Суперайс
SUPEREYES.RU
19.03.2022 06:48:34
Портативный осциллограф FNIRSI DSO138 (1 канал, 200 кГц)

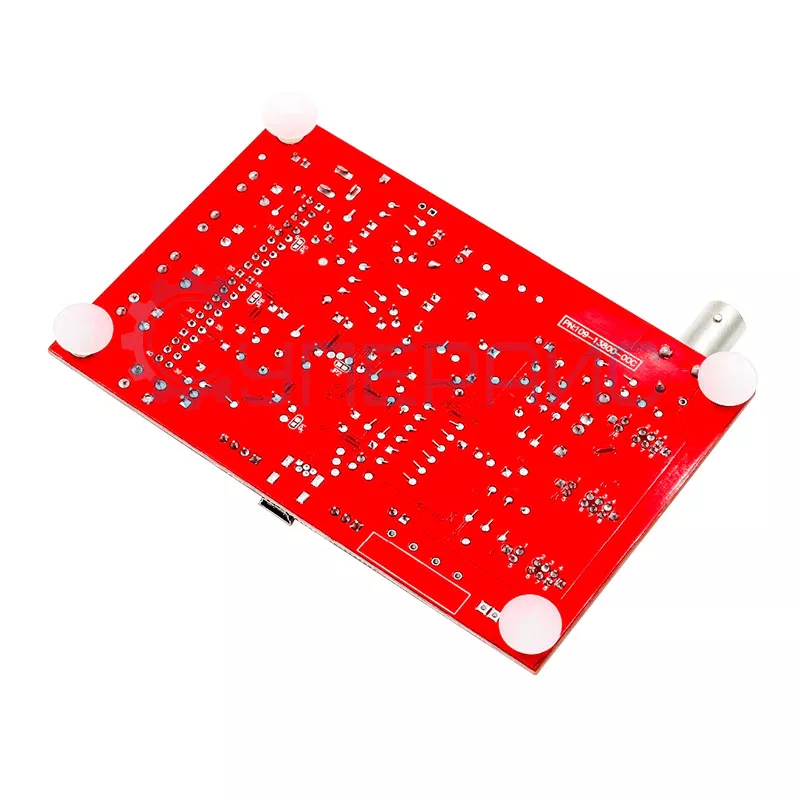

FNIRSI DSO138 - компактный осциллограф с USB разъемом для передачи данных на ПК
Количество каналов: 1
Полоса пропускания: 200 кГц
Частота дискретизации: 1 МВыб/с
Олег Гофман
19.03.2022 06:48:34
Этот комментарий, возможно, поможет с выбором осциллографов DSO138, так как на сайте представлены два одинаковых осциллографа DSO138 по одинаковой цене :
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
SUPEREYES.RU
21.03.2022 04:38:36
Этот комментарий, возможно, поможет с выбором осциллографов DSO138, так как на сайте представлены два одинаковых осциллографа DSO138 по одинаковой цене :
1. от фирмы FNIRSI (код товара 15648)
2. от фирмы JYETech (код товара 4276)
Но различия между ними все же есть.
1. Все обзоры в интернете, ролики, доработки, прошивки и т.п. представлены для аппарата от JYETech, для FNIRSI кроме инструкции ничего нет. То же самое касается и официальных сайтов - поддержка JYETech явно лучше.
2. У DSO138 от JYETech развертка выходит за границы экрана и для перемещения по ней есть ползунок (в верхней части дисплея). У FNIRSI этой "фишки" нет.
3. У DSO138 от JYETech есть тестовый генератор импульсов 1кГц 3,3В. У FNIRSI он тоже есть, но частоту можно менять от 1 до 80 кГц с шагом 1 кГц. Плюс можно менять и скважность от 0 до 100 % с шагом 1%.
4. У DSO138 от JYETech есть функция сохранения экрана в энергонезависимую память : SEL+ сохранить, SEL- вызов из памяти. У FNIRSI с этим проблемы : при нажатии SEL+ появляется подсказка "Save", но как я не старался, нажимая SEL- и другие комбинации клавиш, вывести сохраненный экран из памяти мне не удалось. Возможно, это недоработка прошивки, или есть другое "секретное" сочетание клавиш.
5. Нюанс. В нижней части экрана осциллографа от FNIRSI есть различные индикаторы состояния переключателей и функций, в том числе и индикатор X1. Он не реагирует на переключатели (я думал на Х1-Х2-Х5). Уже из китайской инструкции к DSO138Pro я выяснил, что этот индикатор должен переключиться на Х10 при подключении щупа с делителем.
6. Про прошивку. При включении прибора на стартовом экране среди прочего появляется надпись DSO150, а не DSO138, как ожидалось. Возможно, что прошивка здесь не совсем родная, от сюда и мелкие проблемы.
В остальном, не считая небольших отличий в интерфейсе, осциллографы одинаковые.
Олег, здравствуйте!
Большое Вам спасибо за то, что нашли время и оставили такой полезный и подробный комментарий!
Клиенты – самая большая ценность для интернет-магазина Суперайс, и поэтому мы с особым трепетом относимся, когда вы делитесь своим опытом использования приобретаемого у нас оборудования. Уверены, Ваши замечания будут полезны и другим покупателям, выбирающим осциллограф.
Олег, желаем Вам хорошего дня и успехов в работе!
Будем рады продолжению сотрудничества в дальнейшем
С уважением, Администрация интернет-магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Добавить в избранное
Артикул (код товара):
783
Модель (серия):
DSO138
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Ручной
Кол-во аналоговых каналов:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6081
Модель (серия):
5012H
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Карманный
Кол-во аналоговых каналов:
1
Добавить в избранное
Артикул (код товара):
2508
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Тип контактного разъема датчиков:
Штыревой разъем пин-экстендер
Наличие обучающего материала:
Есть (на русском языке)
Наборы на базе:
cовместимые с платформой Arduino
Похожие товары
Добавить в избранное
Артикул (код товара):
4276
Модель (серия):
DSO DSO138
Производитель:
JYE Tech
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
16339
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Добавить в избранное
Артикул (код товара):
16351
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Добавить в избранное
Артикул (код товара):
783
Модель (серия):
DSO138
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Ручной
Кол-во аналоговых каналов:
1
Ранее просмотренные Вами
Артикул (код товара):
15648
Модель (серия):
DSO138
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Карманный
Кол-во аналоговых каналов:
1
