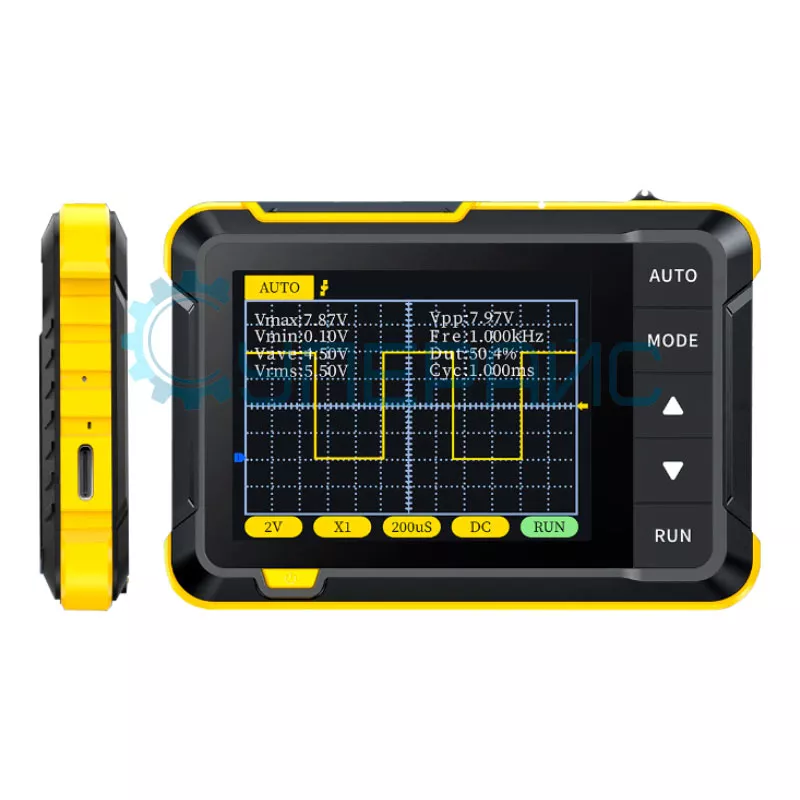

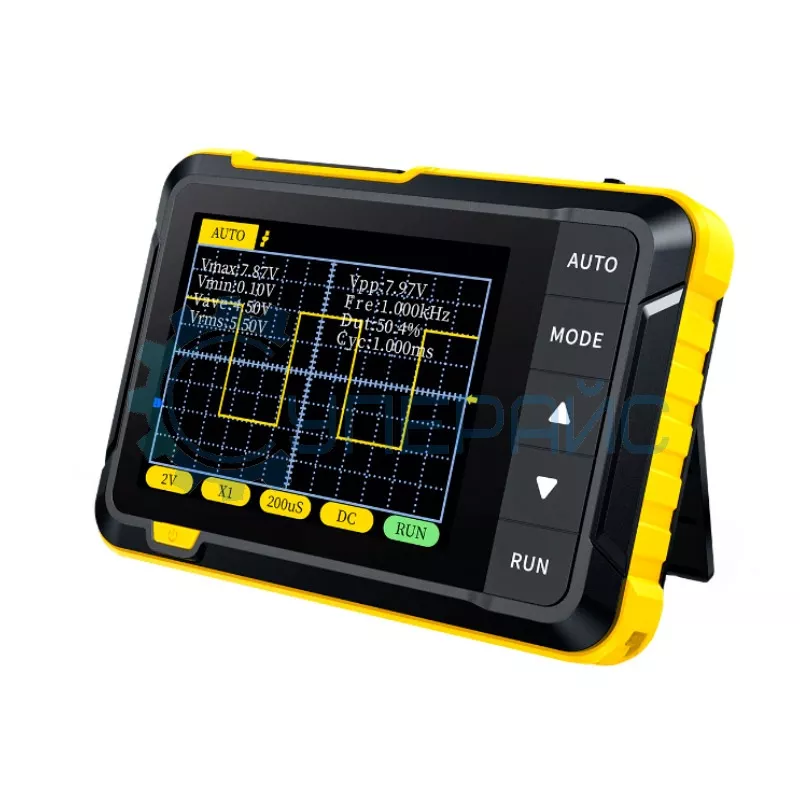

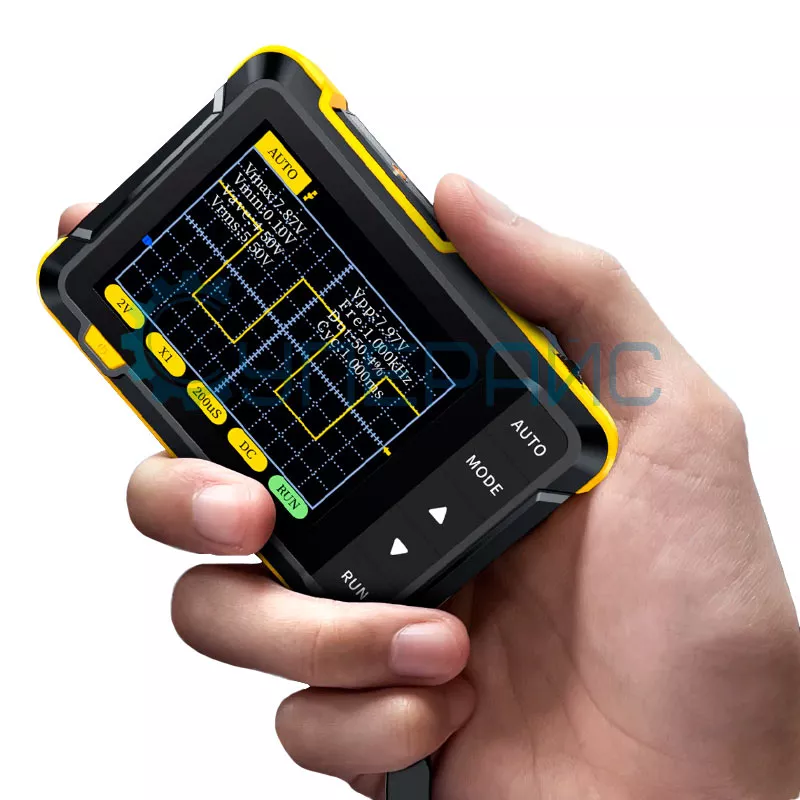

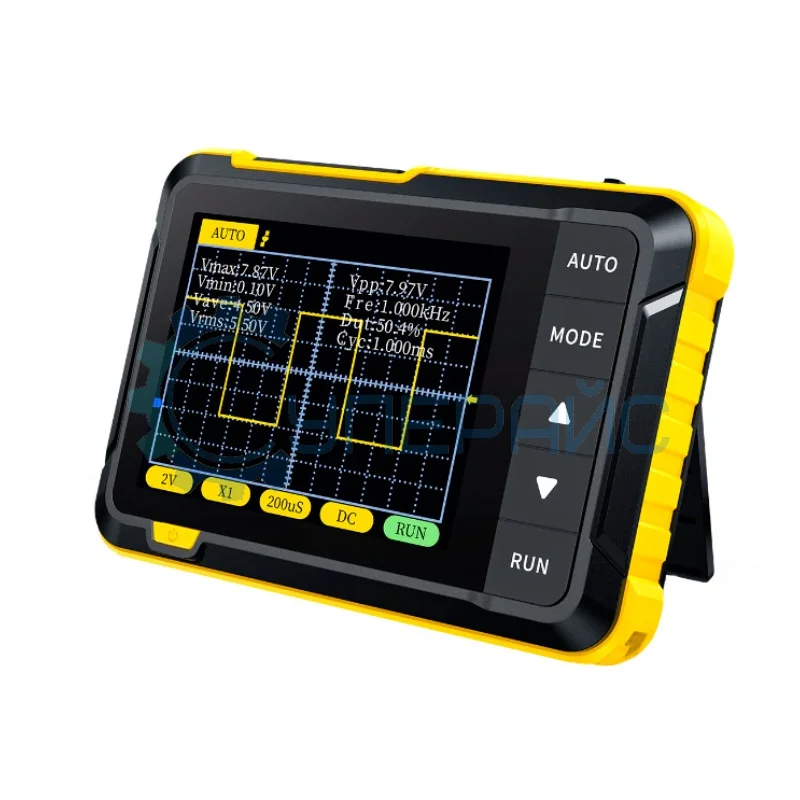

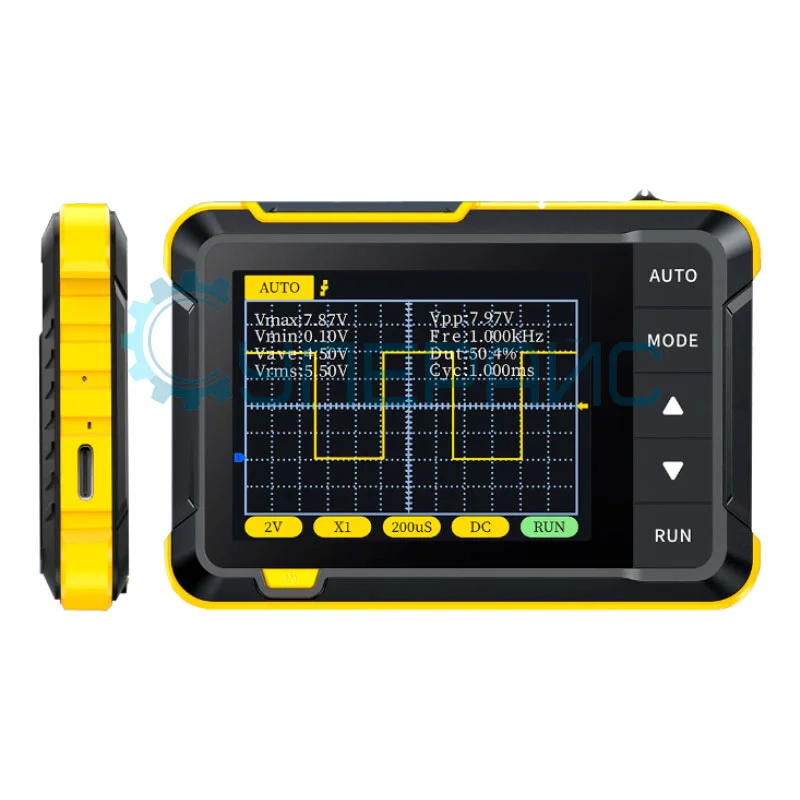

Портативный осциллограф FNIRSI DSO152 (1 канал, 200 кГц)
НДС 22%
2 039 ₽
2 039 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 50 шт.
Артикул (код товара)
19589
Модель (серия)
DSO152
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дилер FNIRSI в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FNIRSI DSO152
Общие данные
Артикул (код товара)
19589
Производитель (бренд)
Модель (серия)
DSO152
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
X1: ± 40 В (Vpp: 80 В)
X10: ± 400 В(Vpp: 800 В)
X10: ± 400 В(Vpp: 800 В)
Входные параметры
Развязка входа
DC, AC
Входное сопротивление
1 МОм
Входная ёмкость
25 пФ
Вертикальная система
Вертикальная чувствительность
10 мВ/дел - 10 В/дел (шаг 1-2-5)
Горизонтальная система
Горизонтальная развёртка
10 мкс/дел - 50 с/дел (шаг 1-2-5)
Система измерения
Автоматические измерения
8 параметров (частота, пик-пик, заполнение импульса, амплитуда, максимум, минимум, период, RMS, среднее значение)
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB type C
Применение
Проектирование, отладка и ремонт электронных устройств
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
99 х 68,3 х 19,5 мм
Габариты упаковки
120 x 85 x 120 мм
Вес нетто, кг
0,1
Вес брутто, кг
0,175

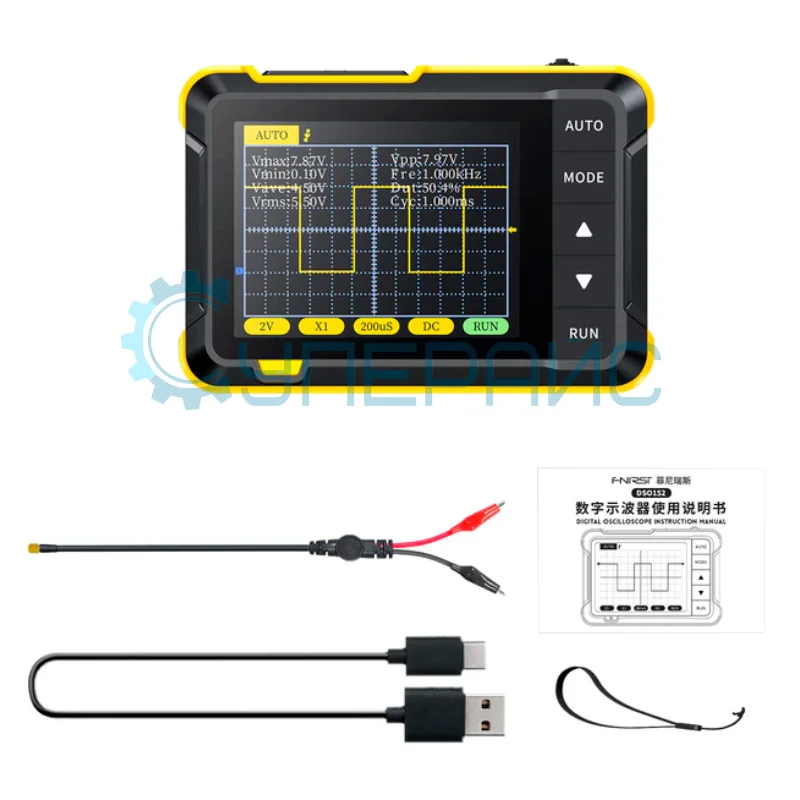

Комплектация
Комплектация
USB Type-C кабель - 1 шт
кабель с зажимами "крокодил" - 1 шт
инструкция - 1 шт
ремешок- 1 шт
кабель с зажимами "крокодил" - 1 шт
инструкция - 1 шт
ремешок- 1 шт
Совместимость
Совместимость
Описание FNIRSI DSO152
Обратите внимание. Корпус прибора может быть выполнен в синем или желтом цвете. Данное отличие не влияет на функциональность прибора.
Обзорная таблица осциллографов FNIRSI
| Характеристики | FNIRSI DSO-510 | FNIRSI DSO152 | FNIRSI DSO153 |
| Количество каналов | 1 | ||
| Полоса пропускания | 10 МГц | 200 кГц | 1 МГц |
| Частота дискретизации | 48 МВыб/с | 2,5 МВыб/с | 5 МВыб/с |
| Вертикальная чувствительность | 10 мВ/дел - 10 В/дел | 10 мВ/дел - 10 В/дел | 10 мВ/дел - 20 В/дел |
| Временная развертка | 50 нс/дел - 20 с/дел | 10 мкс/дел - 50 с/дел | 500 нс/дел - 20 с/дел |
| Диапазон напряжений |
X1: ±40 В (80 Вpp) X10: ±400 В (800 Вpp) |
||
| Генератор сигналов |
0 - 50 кГц 0,1 - 3 В Много форм |
1 кГц (фикс.) 50% скважность |
0 - 10 кГц 0,1 - 3,3 В Много форм |
Часто задаваемые вопросы
Что показывает осциллограф, чего не видит мультиметр?
Осциллограф рисует форму сигнала во времени: фронты, шум, пульсации, искажения. Мультиметр даёт лишь число - напряжение или ток. Наложенную помеху, дребезг контакта или срыв фронта заметно только на осциллограмме, поэтому для отладки динамических процессов осциллограф действительно незаменим.
Хватит ли одноканального прибора?
Для базовой диагностики одного канала обычно достаточно: проверить наличие сигнала, оценить форму, найти помеху. Два канала нужны, когда важно сравнивать сигналы во времени, например вход и выход. Для учёбы и простого ремонта карманная одноканальная модель закрывает большинство типовых задач.
На что влияет полоса пропускания?
Полоса задаёт верхнюю частоту, которую прибор отобразит без занижения амплитуды. Сигнал выше полосы выводится искажённым. Для медленных процессов достаточно небольшой полосы, а для быстрых фронтов и высоких частот выбирают осциллограф с запасом, иначе картинка не будет соответствовать реальному сигналу.
Можно ли работать без сети?
Да, карманные осциллографы питаются от встроенного аккумулятора, что и делает их удобными для выездов и полевого ремонта. Автономность позволяет измерять там, где нет розетки. При выборе уточните ёмкость батареи и время работы, если планируете долгую диагностику вне мастерской.
Документация и ПО FNIRSI DSO152
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографа FNIRSI DSO152
Язык:
Английский
, Русский
, Китайский
, Русский
, Китайский
Размер и тип:
594 КБ,
PDF
