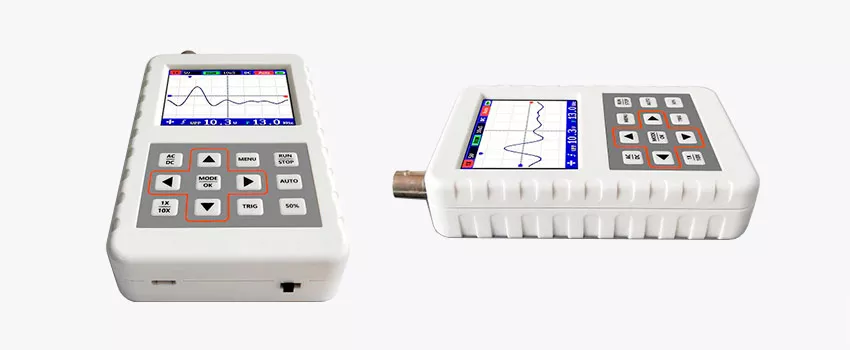

Портативный цифровой осциллограф FNIRSI DSO PRO (1 канал, 5 МГц)
3 860 ₽
3 860 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 9 шт.
Артикул (код товара)
4487
Модель (серия)
DSO PRO
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FNIRSI DSO PRO
Артикул (код товара)
4487
Модель (серия)
DSO PRO
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Нет
Показать больше
Показать меньше
Описание FNIRSI DSO PRO
Технические характеристики FNIRSI DSO PRO
| Количество каналов | 1 |
| Полоса пропускания | 5 МГц |
| Частота дискретизации | 20 МВыб/с |
| Глубина записи | 40 Кб |
| Входные параметры | |
| Развязка входа |
DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 40 В (1 X), 800 В (10 Х) |
| Горизонтальная система | |
| Коэффициент развёртки | 50 с / дел - 250 нс / дел |
| Вертикальная система | |
| Вертикальная развёртка | 50 мВ / дел - 200 В / дел |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматические измерения | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time- |
| Общие характеристики | |

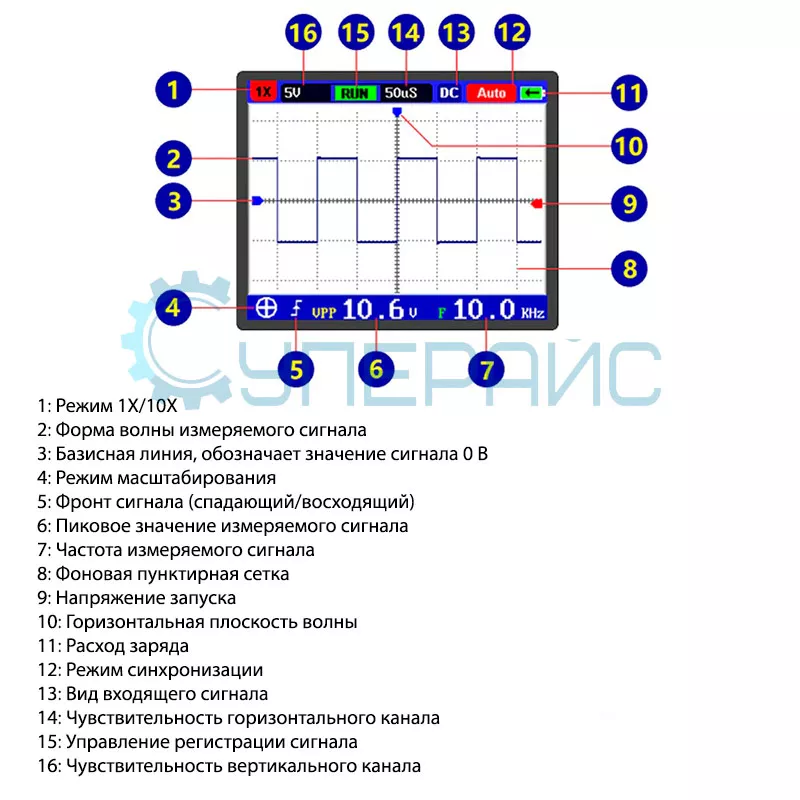

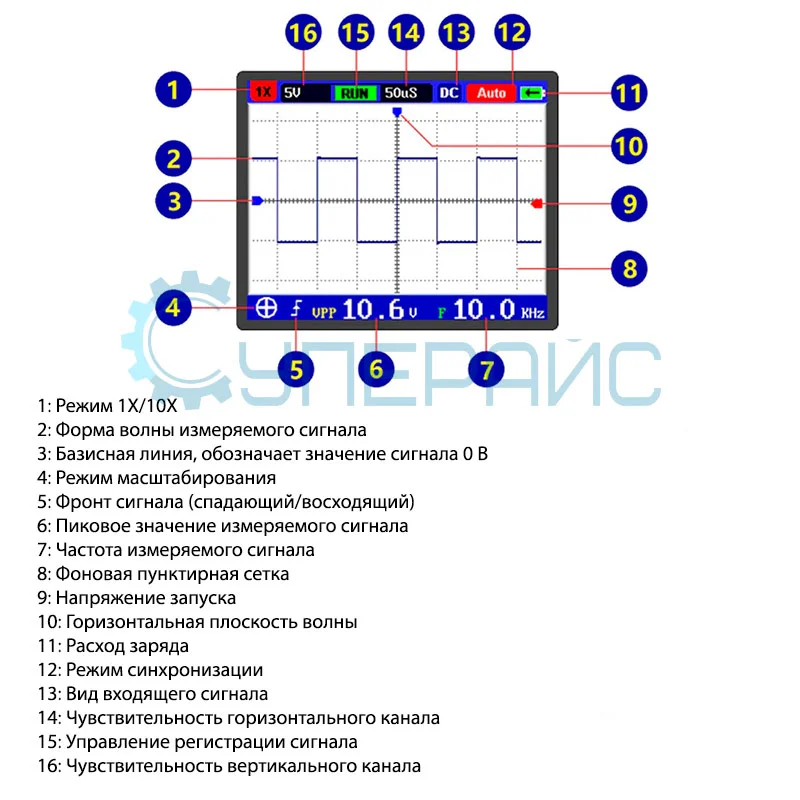

| Дисплей |
цветной TFT-дисплей, 2.4 дюйма, 320 x 240 точек |
| Питание | встроенная литиевая батарея 1200 мАч, 3 часа непрерывной работы |

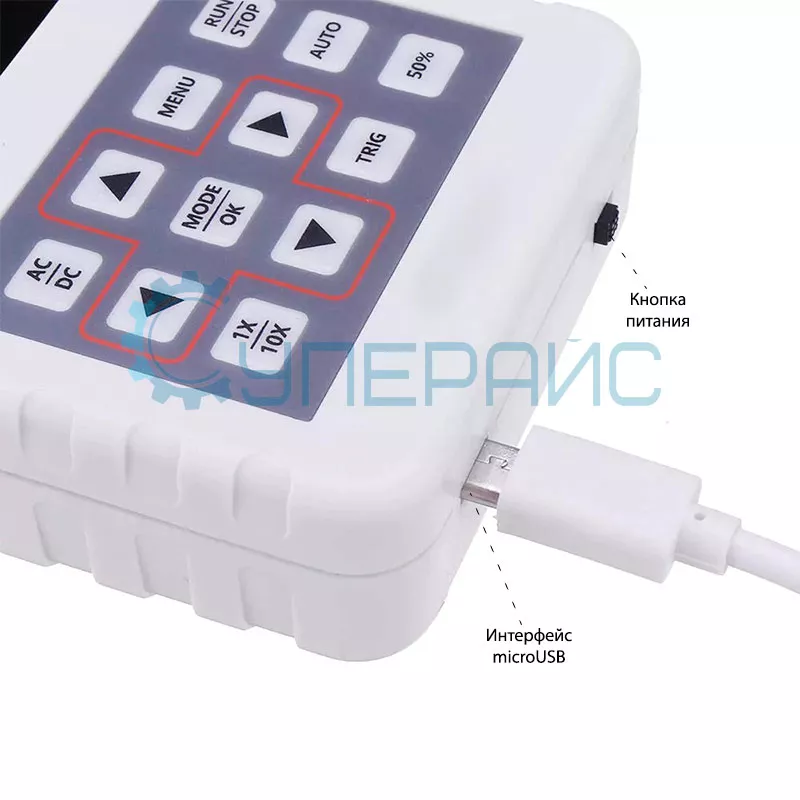

| Интерфейс | microUSB |
| Встроенная память | 16 МБ, хранение 500 сигналов |
| Возможность сохранения осциллограмм | есть |
| Функция автоматического измерения | есть |
| Функция паузы | есть |
| Дневной и ночной режим | есть |
| Файловый менеджер | есть |

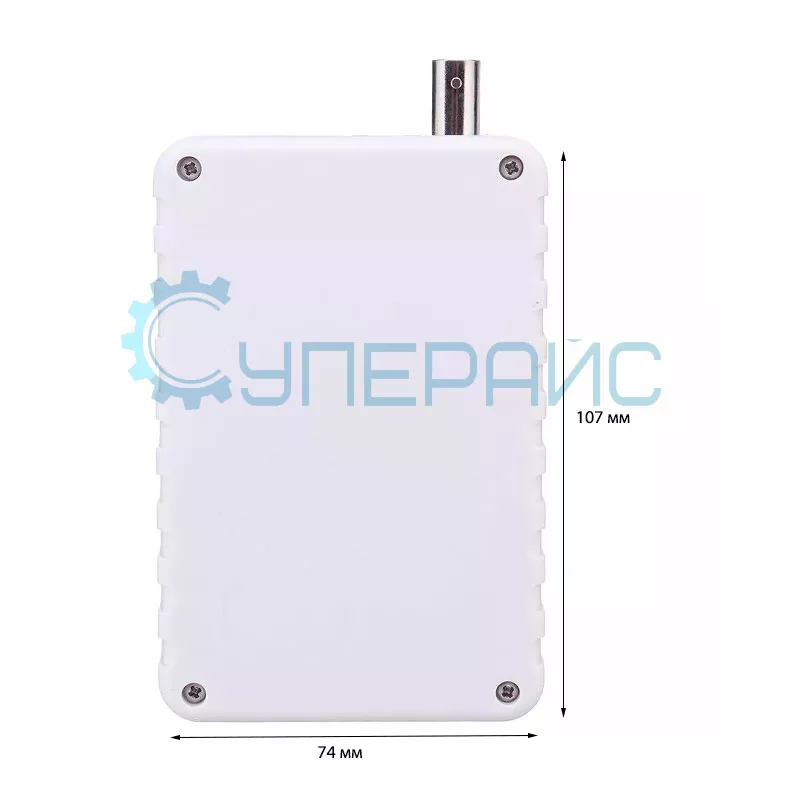

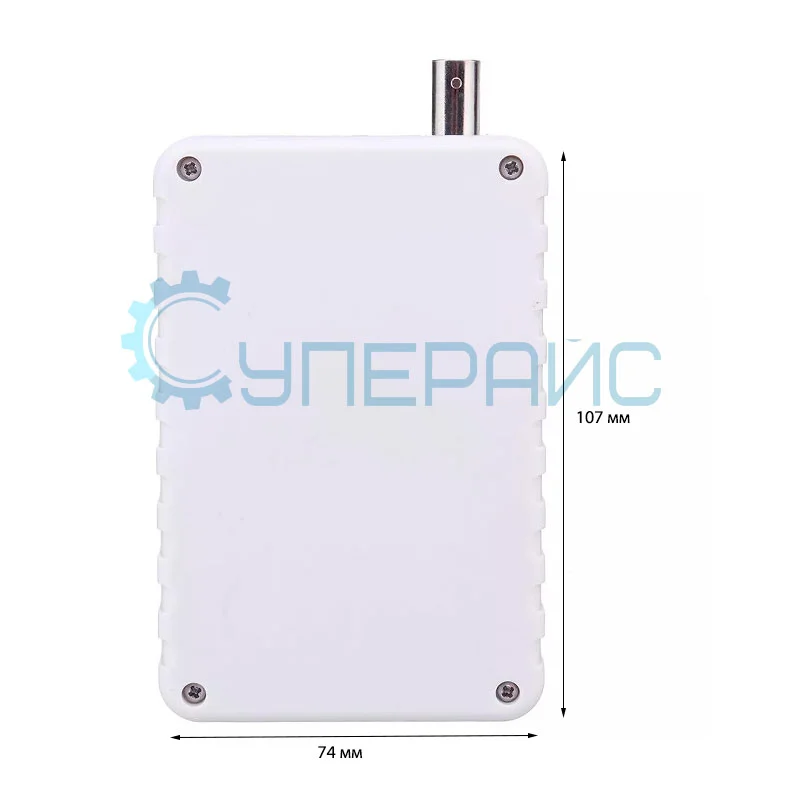

| Габариты | 107 х 70 х 24 мм |
| Вес нетто | 150 г |
| Габариты упаковки | 200 x 145 x 45 мм |
| Вес брутто | 222 г |

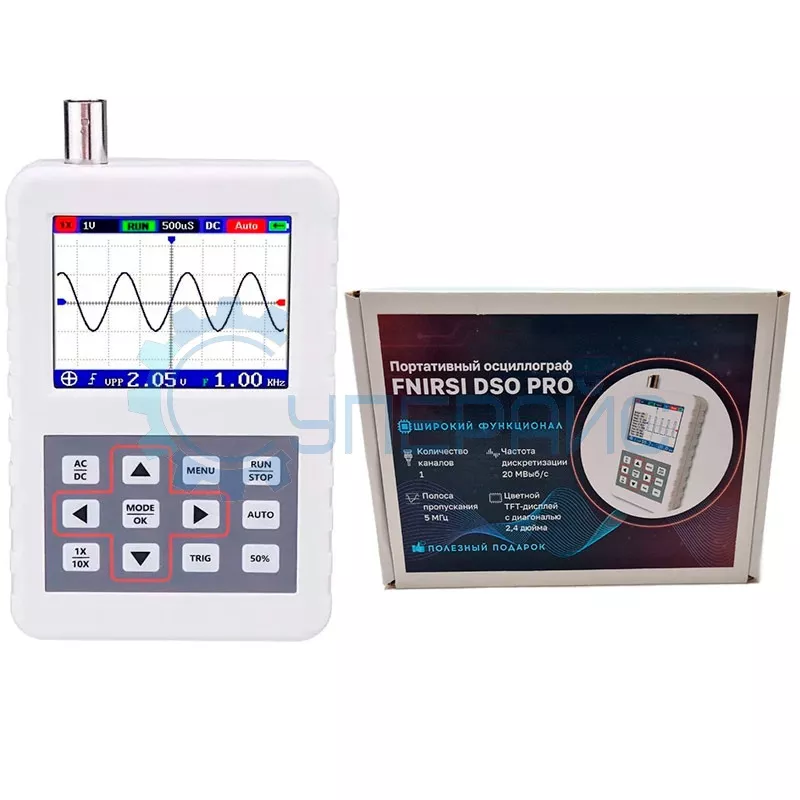

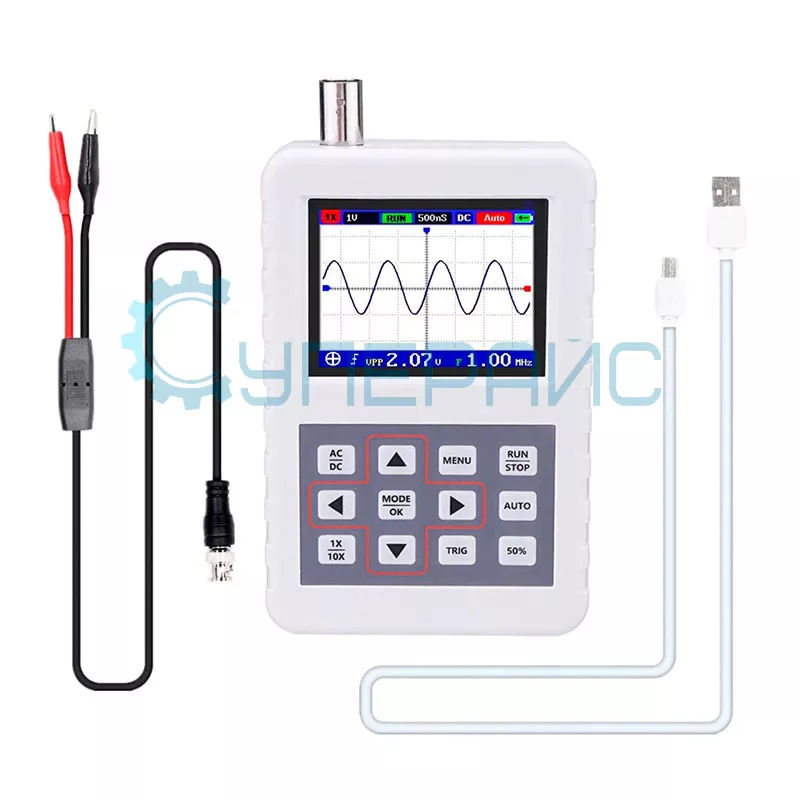

| Комплектация | карманный осциллограф FNIRSI DSO PRO - 1 шт |
|
|

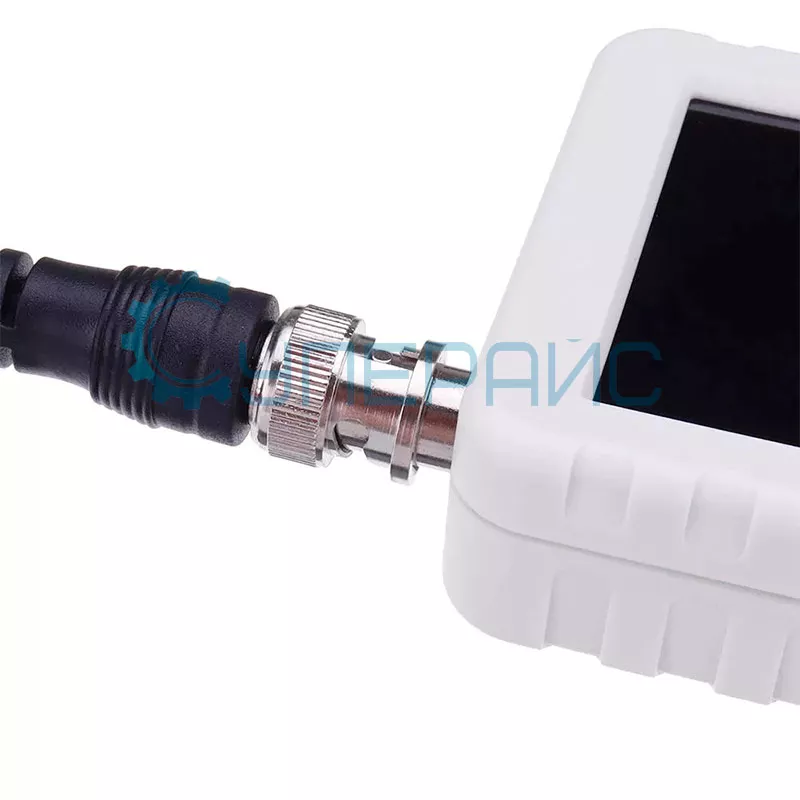

щуп для осциллографа (BNC-крокодилы) - 1 шт кабель microUSB - 1 шт инструкция по эксплуатации - 1 шт |

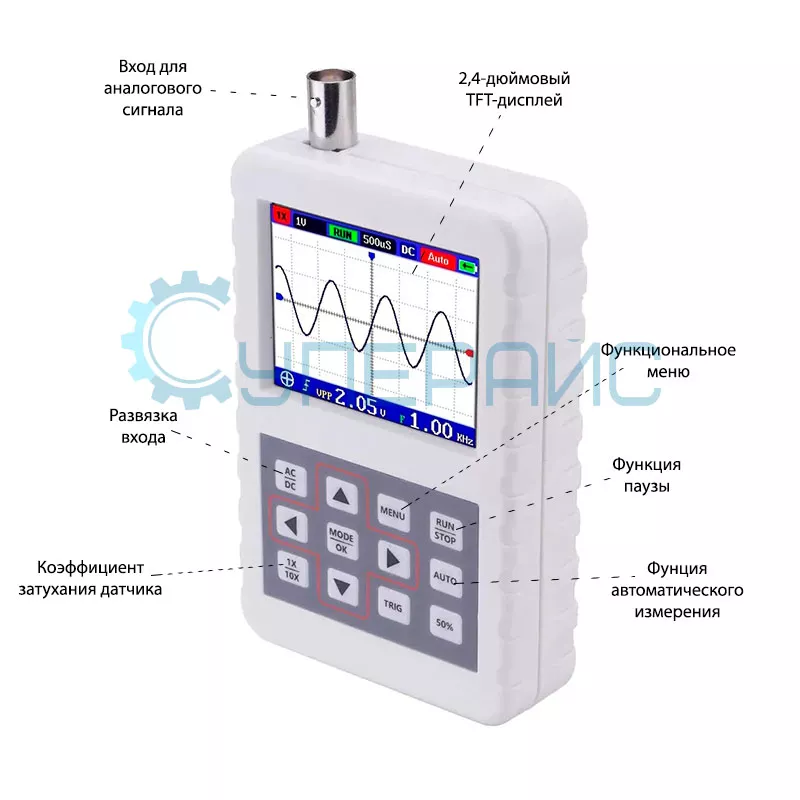

Портативный цифровой осциллограф FNIRSI DSO PRO: компактность и функциональность
FNIRSI DSO PRO — это миниатюрный одноканальный осциллограф с полосой пропускания 5 МГц, разработанный для мобильной диагностики сигналов в полевых условиях. Небольшие габариты (107×70×24 мм) и вес всего 150 г позволяют носить устройство в кармане, что особенно удобно для инженеров, радиолюбителей и студентов. Цветной TFT-дисплей с диагональю 2,4 дюйма (320×240 пикселей) передаёт чёткую картинку, обеспечивая отличную видимость формы сигнала даже при ярком освещении.
Ключевые особенности:

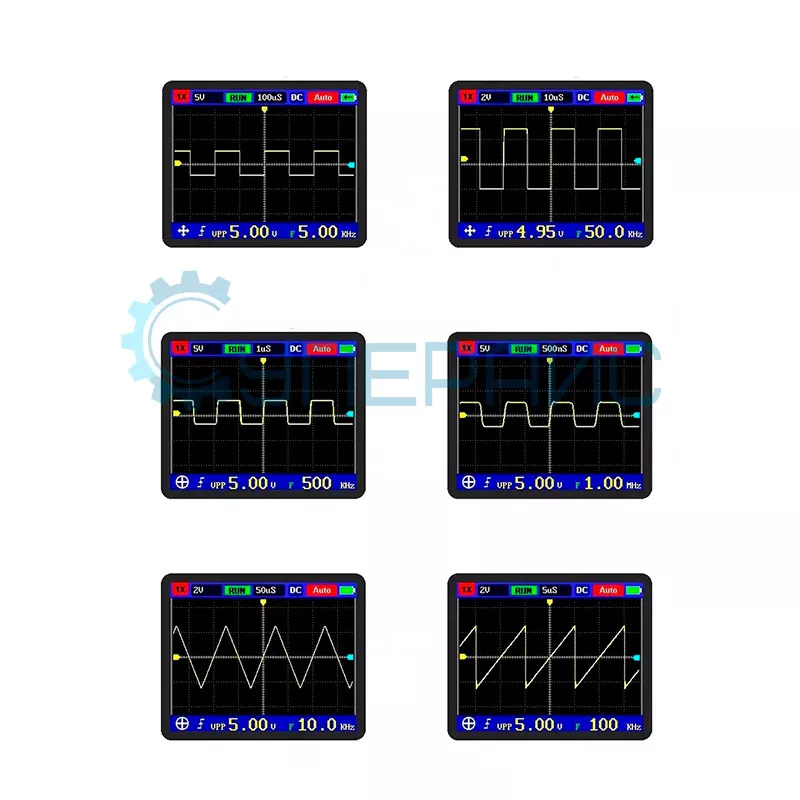

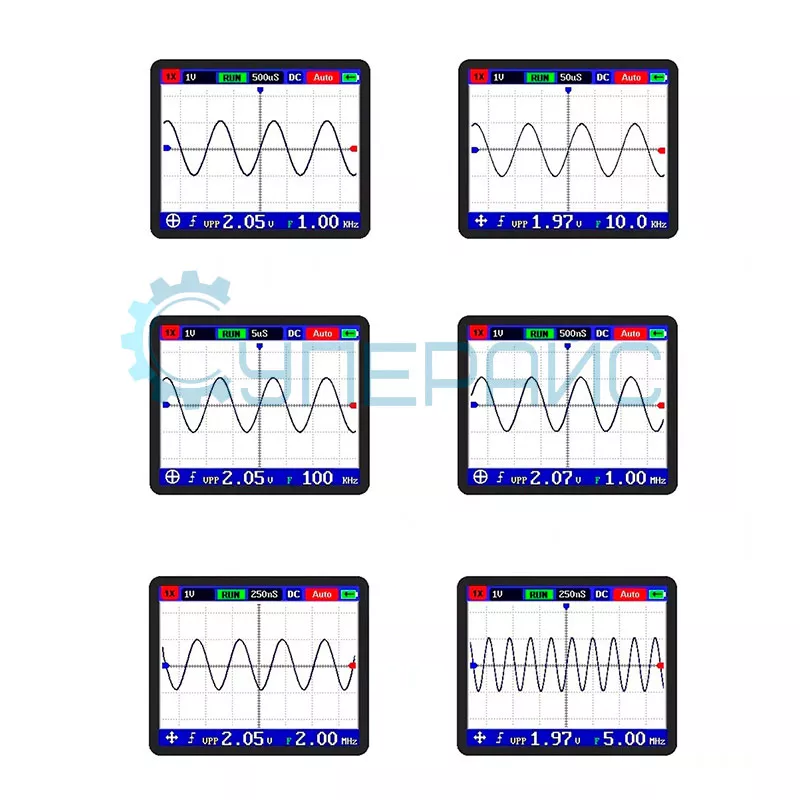

- Полоса пропускания: 5 МГц — подходит для анализа аудиосигналов, ШИМ, низкочастотных цифровых цепей.
- Частота дискретизации: 20 Мвыб/с — точный захват кратковременных изменений сигнала.
- Глубина записи: 40 Кб — достаточная для фиксации продолжительных процессов.
- Автоматические измерения: 11 параметров, включая VPP, Vmax, частоту, скважность.
- Питание: Встроенный аккумулятор 1200 мАч (до 3 часов работы) и microUSB для зарядки.
Применение и преимущества
Осциллограф DSO PRO позволяет анализировать сигналы в цепях с напряжением до 800 В (с делителем 10X), что делает его универсальным для ремонта бытовой техники, настройки Arduino-проектов или проверки датчиков. Функция паузы фиксирует текущий сигнал на экране, а встроенная память сохраняет до 500 осциллограмм для последующего анализа.
Ночной и дневной режимы подсветки адаптируют дисплей к условиям освещения, а файловый менеджер упрощает управление сохраненными данными. Несмотря на компактный размер, устройство поддерживает профессиональные задачи: измерение амплитуды, частоты, длительности импульсов и визуализацию искажений.
Портативный формат и простота управления (кнопка AUTO для быстрой настройки) делают этот одноканальный прибор незаменимым помощником там, где мобильность важнее многозадачности.
Документация и ПО FNIRSI DSO PRO
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации осциллографа FNIRSI DSO PRO
Язык:
Русский
Размер и тип:
1.28 Мб,
PDF
Видеообзоры FNIRSI DSO PRO
RUTUBE
YOUTUBE
Отзывы FNIRSI DSO PRO
SUPEREYES.RU
27.06.2020 10:47:52
Портативный цифровой осциллограф FNIRSI DSO PRO (1 канал, 5 МГц)
Модель: Карманный осциллограф ADS2050H
Количество каналов: 1
Полоса пропускания: 5 МГц
Частота дискретизации: 20 МВыб/с
Владимир Степанович
10.03.2021 10:59:50
Рекомендую данный магазин. Менеджеры вежливые, доставка быстрая, товар пришел качественный. Дисплей осциллографа большой глазастый, углы обзора приличные. Дорабатывать ничего не пришлось, бери и работай. На сайте скачал инструкцию на русском, все ясно и понятно описано, проблем в работе не обнаружил.
Саид Смыков
08.11.2023 11:41:35
Мне осциллографы понравился. Хороший дисплей. Долго держит заряд батареи. Практически соответствует характеристиками. Единственное не смог подключить его к ноутбуку. Почему-то пишет неопознанное устройство. Может из-за того, что у меня стоит Виндовс 11. Рекомендую данной аппарат и магазин.
Саид Смыков
08.11.2023 11:42:10
,
SUPEREYES.RU
09.11.2023 03:57:24
Мне осциллографы понравился. Хороший дисплей. Долго держит заряд батареи. Практически соответствует характеристиками. Единственное не смог подключить его к ноутбуку. Почему-то пишет неопознанное устройство. Может из-за того, что у меня стоит Виндовс 11. Рекомендую данной аппарат и магазин.
Саид, здравствуйте!
Благодарим вас за ваш отзыв о нашем осциллографе! Мы всегда стремимся предоставлять качественное оборудование, соответствующее заявленным характеристикам, и ваш отзыв подтверждает, что мы на правильном пути.
Что касается проблемы с подключением к ноутбуку, сожалеем, но интерфейс microUSB в данном осциллографе предназначен именно для подзарядки встроенной аккумуляторной батареи, а не для связи устройства с ПК.
Мы ценим ваше понимание и готовность рекомендовать наш магазин. Спасибо за ваш выбор и доверие к нам!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Андрей
10.01.2024 14:10:02
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
SUPEREYES.RU
11.01.2024 04:04:31
Андрей
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
Добрый день, Андрей!
Благодарим вас за ваш отклик и ценные пояснения. Нам искренне жаль, что ваш опыт с приобретением осциллографа на AliExpress не оказался успешным. Понимаем, что такие ситуации могут быть неприятными.
Мы хотели бы выразить сожаление и напомнить, что наши клиенты всегда могут рассчитывать на поддержку со стороны нашей компании. В случае приобретения товара у нас, мы всегда готовы предоставить помощь в решении любых вопросов и проблем с товарами.
Если у вас возникнут будущие потребности или вопросы, связанные с нашим ассортиментом, будем рады предоставить вам наилучший сервис!
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
27.06.2020 10:47:52
Портативный цифровой осциллограф FNIRSI DSO PRO (1 канал, 5 МГц)
Модель: Карманный осциллограф ADS2050H
Количество каналов: 1
Полоса пропускания: 5 МГц
Частота дискретизации: 20 МВыб/с
Владимир Степанович
10.03.2021 10:59:50
Рекомендую данный магазин. Менеджеры вежливые, доставка быстрая, товар пришел качественный. Дисплей осциллографа большой глазастый, углы обзора приличные. Дорабатывать ничего не пришлось, бери и работай. На сайте скачал инструкцию на русском, все ясно и понятно описано, проблем в работе не обнаружил.
Саид Смыков
08.11.2023 11:41:35
Мне осциллографы понравился. Хороший дисплей. Долго держит заряд батареи. Практически соответствует характеристиками. Единственное не смог подключить его к ноутбуку. Почему-то пишет неопознанное устройство. Может из-за того, что у меня стоит Виндовс 11. Рекомендую данной аппарат и магазин.
Саид Смыков
08.11.2023 11:42:10
,
SUPEREYES.RU
09.11.2023 03:57:24
Мне осциллографы понравился. Хороший дисплей. Долго держит заряд батареи. Практически соответствует характеристиками. Единственное не смог подключить его к ноутбуку. Почему-то пишет неопознанное устройство. Может из-за того, что у меня стоит Виндовс 11. Рекомендую данной аппарат и магазин.
Саид, здравствуйте!
Благодарим вас за ваш отзыв о нашем осциллографе! Мы всегда стремимся предоставлять качественное оборудование, соответствующее заявленным характеристикам, и ваш отзыв подтверждает, что мы на правильном пути.
Что касается проблемы с подключением к ноутбуку, сожалеем, но интерфейс microUSB в данном осциллографе предназначен именно для подзарядки встроенной аккумуляторной батареи, а не для связи устройства с ПК.
Мы ценим ваше понимание и готовность рекомендовать наш магазин. Спасибо за ваш выбор и доверие к нам!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Андрей
10.01.2024 14:10:02
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
SUPEREYES.RU
11.01.2024 04:04:31
Андрей
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
Добрый день, Андрей!
Благодарим вас за ваш отклик и ценные пояснения. Нам искренне жаль, что ваш опыт с приобретением осциллографа на AliExpress не оказался успешным. Понимаем, что такие ситуации могут быть неприятными.
Мы хотели бы выразить сожаление и напомнить, что наши клиенты всегда могут рассчитывать на поддержку со стороны нашей компании. В случае приобретения товара у нас, мы всегда готовы предоставить помощь в решении любых вопросов и проблем с товарами.
Если у вас возникнут будущие потребности или вопросы, связанные с нашим ассортиментом, будем рады предоставить вам наилучший сервис!
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
27.06.2020 10:47:52
Портативный цифровой осциллограф FNIRSI DSO PRO (1 канал, 5 МГц)
Модель: Карманный осциллограф ADS2050H
Количество каналов: 1
Полоса пропускания: 5 МГц
Частота дискретизации: 20 МВыб/с
Владимир Степанович
10.03.2021 10:59:50
Рекомендую данный магазин. Менеджеры вежливые, доставка быстрая, товар пришел качественный. Дисплей осциллографа большой глазастый, углы обзора приличные. Дорабатывать ничего не пришлось, бери и работай. На сайте скачал инструкцию на русском, все ясно и понятно описано, проблем в работе не обнаружил.
Саид Смыков
08.11.2023 11:41:35
Мне осциллографы понравился. Хороший дисплей. Долго держит заряд батареи. Практически соответствует характеристиками. Единственное не смог подключить его к ноутбуку. Почему-то пишет неопознанное устройство. Может из-за того, что у меня стоит Виндовс 11. Рекомендую данной аппарат и магазин.
Саид Смыков
08.11.2023 11:42:10
,
SUPEREYES.RU
09.11.2023 03:57:24
Мне осциллографы понравился. Хороший дисплей. Долго держит заряд батареи. Практически соответствует характеристиками. Единственное не смог подключить его к ноутбуку. Почему-то пишет неопознанное устройство. Может из-за того, что у меня стоит Виндовс 11. Рекомендую данной аппарат и магазин.
Саид, здравствуйте!
Благодарим вас за ваш отзыв о нашем осциллографе! Мы всегда стремимся предоставлять качественное оборудование, соответствующее заявленным характеристикам, и ваш отзыв подтверждает, что мы на правильном пути.
Что касается проблемы с подключением к ноутбуку, сожалеем, но интерфейс microUSB в данном осциллографе предназначен именно для подзарядки встроенной аккумуляторной батареи, а не для связи устройства с ПК.
Мы ценим ваше понимание и готовность рекомендовать наш магазин. Спасибо за ваш выбор и доверие к нам!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Андрей
10.01.2024 14:10:02
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
SUPEREYES.RU
11.01.2024 04:04:31
Андрей
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
Добрый день, Андрей!
Благодарим вас за ваш отклик и ценные пояснения. Нам искренне жаль, что ваш опыт с приобретением осциллографа на AliExpress не оказался успешным. Понимаем, что такие ситуации могут быть неприятными.
Мы хотели бы выразить сожаление и напомнить, что наши клиенты всегда могут рассчитывать на поддержку со стороны нашей компании. В случае приобретения товара у нас, мы всегда готовы предоставить помощь в решении любых вопросов и проблем с товарами.
Если у вас возникнут будущие потребности или вопросы, связанные с нашим ассортиментом, будем рады предоставить вам наилучший сервис!
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
27.06.2020 10:47:52
Портативный цифровой осциллограф FNIRSI DSO PRO (1 канал, 5 МГц)
Модель: Карманный осциллограф ADS2050H
Количество каналов: 1
Полоса пропускания: 5 МГц
Частота дискретизации: 20 МВыб/с
Владимир Степанович
10.03.2021 10:59:50
Рекомендую данный магазин. Менеджеры вежливые, доставка быстрая, товар пришел качественный. Дисплей осциллографа большой глазастый, углы обзора приличные. Дорабатывать ничего не пришлось, бери и работай. На сайте скачал инструкцию на русском, все ясно и понятно описано, проблем в работе не обнаружил.
Саид Смыков
08.11.2023 11:41:35
Мне осциллографы понравился. Хороший дисплей. Долго держит заряд батареи. Практически соответствует характеристиками. Единственное не смог подключить его к ноутбуку. Почему-то пишет неопознанное устройство. Может из-за того, что у меня стоит Виндовс 11. Рекомендую данной аппарат и магазин.
Саид Смыков
08.11.2023 11:42:10
,
SUPEREYES.RU
09.11.2023 03:57:24
Мне осциллографы понравился. Хороший дисплей. Долго держит заряд батареи. Практически соответствует характеристиками. Единственное не смог подключить его к ноутбуку. Почему-то пишет неопознанное устройство. Может из-за того, что у меня стоит Виндовс 11. Рекомендую данной аппарат и магазин.
Саид, здравствуйте!
Благодарим вас за ваш отзыв о нашем осциллографе! Мы всегда стремимся предоставлять качественное оборудование, соответствующее заявленным характеристикам, и ваш отзыв подтверждает, что мы на правильном пути.
Что касается проблемы с подключением к ноутбуку, сожалеем, но интерфейс microUSB в данном осциллографе предназначен именно для подзарядки встроенной аккумуляторной батареи, а не для связи устройства с ПК.
Мы ценим ваше понимание и готовность рекомендовать наш магазин. Спасибо за ваш выбор и доверие к нам!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Андрей
10.01.2024 14:10:02
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
SUPEREYES.RU
11.01.2024 04:04:31
Андрей
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
Купил этот же осциллограф на Али Экспресс. Поработал он два года и перестал показывать осциллограммы и частоту тока. Так включается, кнопки работают. Эксплуатировал осциллограф согласно инструкции.
Добрый день, Андрей!
Благодарим вас за ваш отклик и ценные пояснения. Нам искренне жаль, что ваш опыт с приобретением осциллографа на AliExpress не оказался успешным. Понимаем, что такие ситуации могут быть неприятными.
Мы хотели бы выразить сожаление и напомнить, что наши клиенты всегда могут рассчитывать на поддержку со стороны нашей компании. В случае приобретения товара у нас, мы всегда готовы предоставить помощь в решении любых вопросов и проблем с товарами.
Если у вас возникнут будущие потребности или вопросы, связанные с нашим ассортиментом, будем рады предоставить вам наилучший сервис!
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Добавить в избранное
Артикул (код товара):
15645
Модель (серия):
DSO150
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13324
Модель (серия):
DSO2512G
Производитель:
sigPeak (ZEEWEII)
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
120
Вид:
Карманный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
1376
Модель (серия):
MS3010D
Производитель:
MAISHENG
Страна производства:
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Мощность, Вт:
300
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16166
Модель (серия):
2SCNi 115
Производитель:
i2C
Страна производства:
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
70
Макс. температура нагрева, °C:
400
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17824
Модель (серия):
-
Производитель:
WHEELTEC
Страна производства:
Гарантия, мес.:
3
Сертификат:
дилер
Модель мини компьютера:
Raspberry Pi 4B (4 ГБ памяти)
Конфигурация:
Набор для сборки (конструктор)
Камера:
Есть
Роботы на базе:
Raspberry Pi
Добавить в избранное
Артикул (код товара):
16740
Модель (серия):
SL102
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Мощность, Вт:
60
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Добавить в избранное

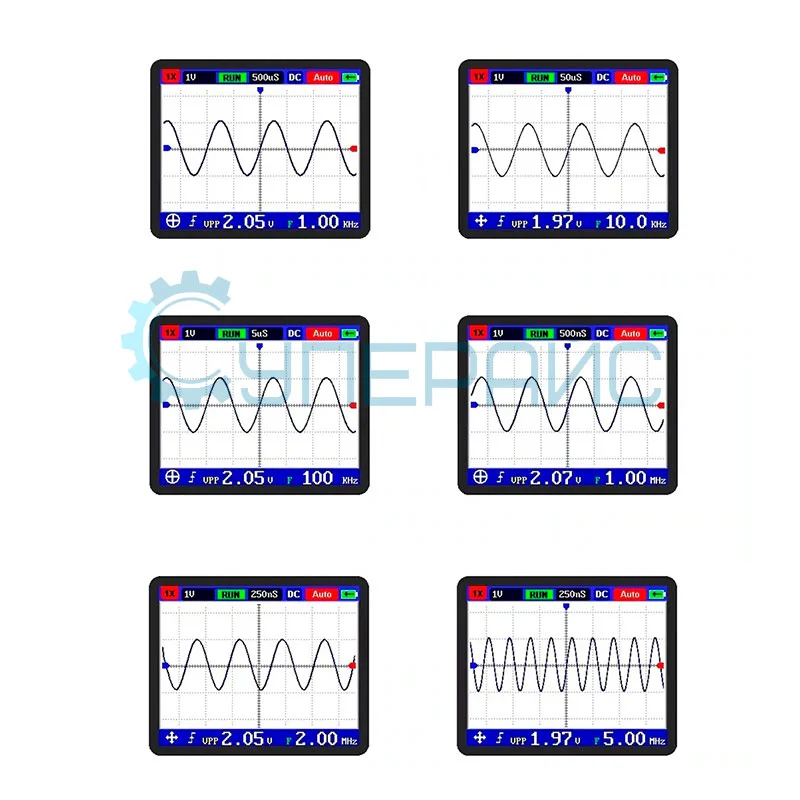

Артикул (код товара):
4487
Модель (серия):
DSO PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
5
Вид:
Карманный
Кол-во аналоговых каналов:
1
