Ручной двухканальный осциллограф JINHAN JDS6052S
Код товара: 6783
Гарантия 12 месяцев
Официальный дилер JINHAN в России
О товаре Количество каналов: 2
Полоса пропускания: 50 МГц
Частота дискретизации: 200 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Полоса пропускания: 50 МГц
Частота дискретизации: 200 МВыб/с
Технические характеристики JINHAN JDS6052S
| Количество каналов | 2 |
| Полоса пропускания | 50 МГц (в одноканальном режиме), 25 МГц (в двухканальном режиме) |
| Частота дискретизации |
200 МВыб/с (в одноканальном режиме) 100 МВыб/с (в двухканальном режиме) |
| Глубина записи | 3 Кб на канал |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение |
40 В (1 X), 400 В (10 Х) При использовании высоковольтного зонда максимальное напряжение определяется качеством зонда |
| Горизонтальная система | |
| Диапазон временной базы |
1,5 нс - 5 с 100 мс - 5 с (режим сканирования) |
| Вертикальная система | |
| Вертикальная развёртка |
10 мВ / дел - 5 В / дел (1 Х) 100 мВ / дел - 50 В / дел (10 Х) |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматические измерения | поддержка 50 Гц - 20 МГц |
| Курсорные измерения | поддержка курсоров времени и напряжения (ручной режим) |
| Математические функции | CH1 + CH2, CH1 - CH2, CH2 - CH1 |
| Записываемая контрастная форма сигнала | 2 |
| Функция самокалибровки | есть |
| Функциональный генератор сигналов | |
| Количество каналов | 1 |
| Диапазон частоты |
синусоидальная волна (1 Гц - 5 МГц) прямоугольная волна (1 Гц - 1 МГц) положительная треугольная волна (1 Гц - 1 МГц) отрицательная треугольная волна (1 Гц - 1 МГц) |
| Амплитуда | 100 мВ - 8 В |
| Сдвиг | max ± (0 - 4 В) |
| Рабочий цикл | 0 - 100% |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 2.7 дюйма |
| Отображение осциллограмм | YT / XY |
| Питание | литиевая батарея 18650, 3.7 В |
| Интерфейс питания и передачи данных | microUSB (5 В, 500 мА) |
| Интерфейс | английский, русский |
| Возможность сохранения осциллограмм | есть |
| Формат сохранения осциллограмм | BMP |
| Габариты | 195 х 95 х 37 мм |
| Габариты упаковки | 185 x 80 x 235 мм |
| Вес нетто | 330 г |
| Вес брутто | 800 г |

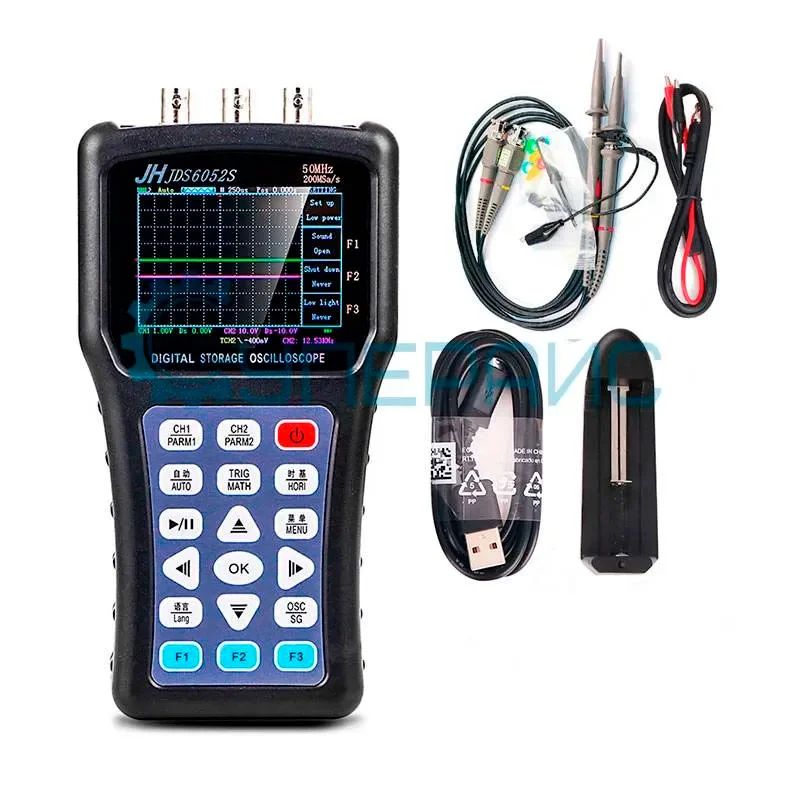

| Комплектация | осциллограф JINHAN JDS6052S - 1 шт |
|
щупы для осциллографа - 2 шт измерительные провода - 1 комплект кабель microUSB - 1 шт зарядное устройство - 1 шт |
|
Ручной двухканальный осциллограф JINHAN JDS6052S: компактность и функциональность
JINHAN JDS6052S — это портативный двухканальный осциллограф с полосой пропускания 50 МГц и встроенным генератором сигналов. Устройство весом 330 г и габаритами 195×95×37 мм идеально подходит для полевых работ, ремонта электроники и образовательных задач. Его цифровая точность и поддержка генерации сигналов делают его универсальным инструментом для инженеров и радиолюбителей.
Преимущества для работы в полевых условиях
Ручной формат JDS6052S позволяет брать прибор на выездные работы без потери точности измерений. Два канала обеспечивают одновременный анализ сигналов, например, входного и выходного напряжения в импульсном блоке питания. Встроенный генератор генерирует тестовые сигналы (до 5 МГц), что упрощает проверку фильтров, усилителей и цифровых схем.
Цветной TFT-дисплей (2.7 дюйма) отображает осциллограммы в режимах YT и XY, а функция сохранения данных в формате BMP позволяет фиксировать результаты измерений. Портативный корпус защищён от вибраций, что важно при работе в условиях мастерской или на производстве.
Применение в реальных задачах
- Диагностика аудиоаппаратуры: анализ искажений сигнала, проверка усилителей низкой частоты.
- Ремонт импульсных источников питания: захват переходных процессов, измерение времени нарастания.
- Образование: изучение основ осциллографии, эксперименты с генерацией сигналов.
- Тестирование датчиков: проверка выходных сигналов температурных, давления или движения.
JINHAN JDS6052S — это двухканальный осциллограф, который сочетает мобильность и профессиональные характеристики. Его полоса пропускания 50 МГц, поддержка генерации сигналов и автономность делают его незаменимым для задач, где важны скорость и точность. Если вам нужно устройство для оперативной диагностики — JDS6052S справится.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
