Двухканальный осциллограф sigPeak (ZEEWEII) DSO2512G

Технические характеристики sigPeak DSO2512G

Двухканальный осциллограф sigPeak (ZEEWEII) DSO2512G: универсальность в компактном корпусе

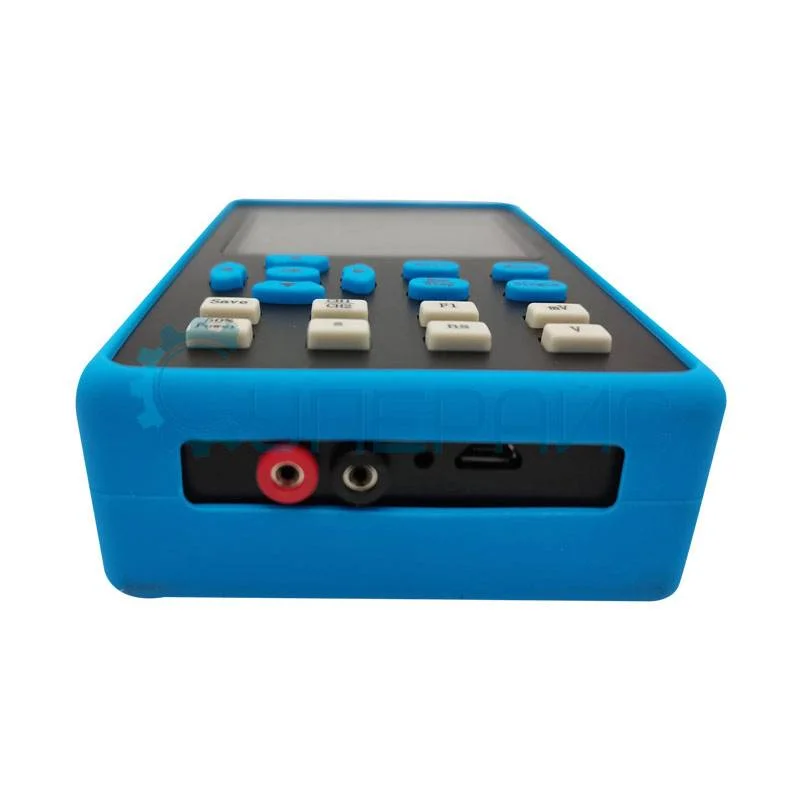

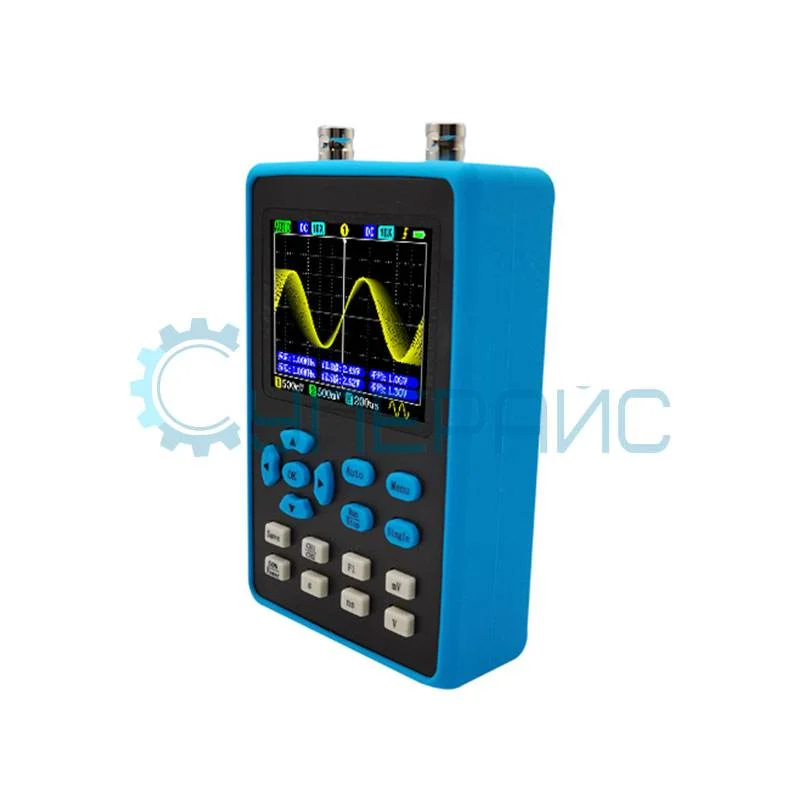

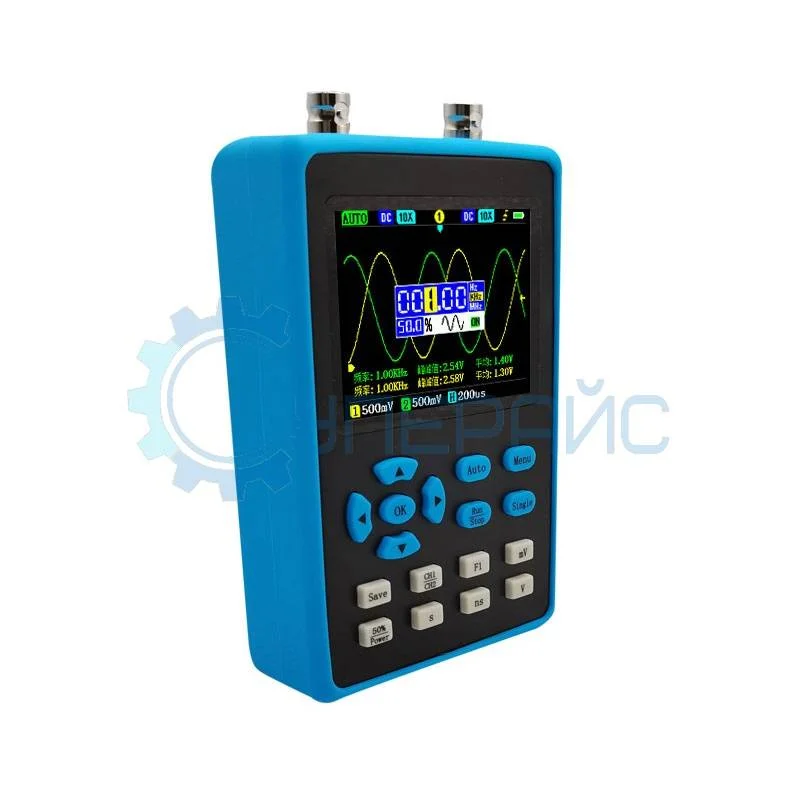

Портативный осциллограф sigPeak DSO 2512G от бренда ZEEWEII — это многофункциональное устройство для анализа электронных сигналов, сочетающее возможности осциллографа, генератора и анализатора спектра. Его компактные габариты (82×137×38 мм) и вес 675 г делают его идеальным для мобильных задач: от ремонта оборудования в полевых условиях до образовательных проектов и DIY-экспериментов.

Ключевые особенности

Осциллограф ZEEWEII DSO2512G поддерживает два канала с полосой пропускания до 120 МГц (при использовании одного канала) и 60 МГц (при одновременной работе двух каналов). Частота дискретизации 500 МВыб/с обеспечивает точное отображение высокоскоростных сигналов, таких как импульсы в цифровых схемах или высокочастотные колебания в радиотехнике.

Встроенный генератор сигналов генерирует синусоидальные, прямоугольные, пилообразные и треугольные волны с частотой до 10 МГц (для синусоиды) и 2 МГц (для остальных форм). Это позволяет тестировать фильтры, усилители и другие компоненты без внешних приборов. Анализатор спектра на базе БПФ (быстрого преобразования Фурье) визуализирует частотные характеристики сигналов, упрощая диагностику помех или настройку аудиоаппаратуры.

Технические преимущества

• Яркий TFT-дисплей 2,8 дюйма (320×240 пикселей) отображает форму сигналов и спектрограммы с высокой детализацией.
• Глубина памяти 128 Кб на канал — достаточно для записи длинных временных интервалов.
• Триггерные режимы (авто, нормальный, однократный) и запуск по фронту помогают фиксировать редкие или непериодические события.
• Питание от аккумулятора 3000 мА·ч — до 4–5 часов непрерывной работы без подключения к сети.

Вертикальная развертка (10 мВ/дел – 100 В/дел) и горизонтальная (5 нс/дел – 10 с/дел) позволяют адаптировать прибор под любые задачи — от анализа наносекундных импульсов до медленных процессов, таких как изменение температуры датчика.

Почему выбирают ZEEWEII DSO 2512G?

• Портативность — прибор легко помещается в сумку и работает от аккумулятора.
• Многофункциональность — осциллограф, генератор и анализатор в одном корпусе.
• Простота подключения — комплектация включает осциллографические щупы, кабели «крокодил» и переходники.

Двухканальный режим позволяет одновременно сравнивать входные и выходные сигналы, что критично для проверки усилителей или логических элементов. Например, при диагностике ШИМ-контроллера можно наблюдать управляющие импульсы и выходное напряжение на одном экране.

Осциллограф sigPeak DSO2512G — это цифровой инструмент для тех, кто ценит компактность без ущерба функциональности. Он подходит как для профессионального ремонта, так и для учебных целей, заменяя несколько устройств одним прибором.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
