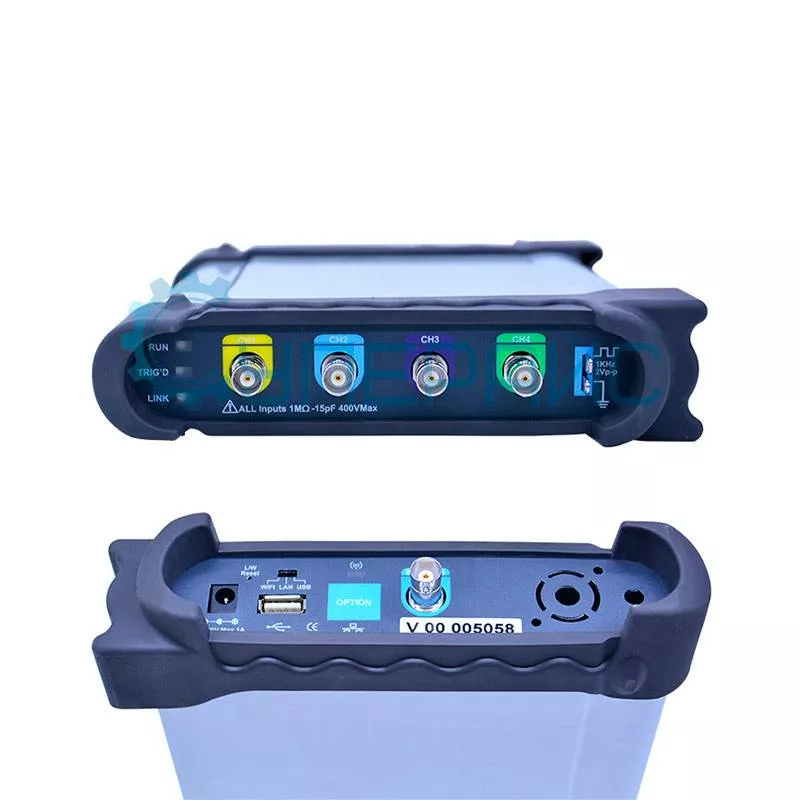

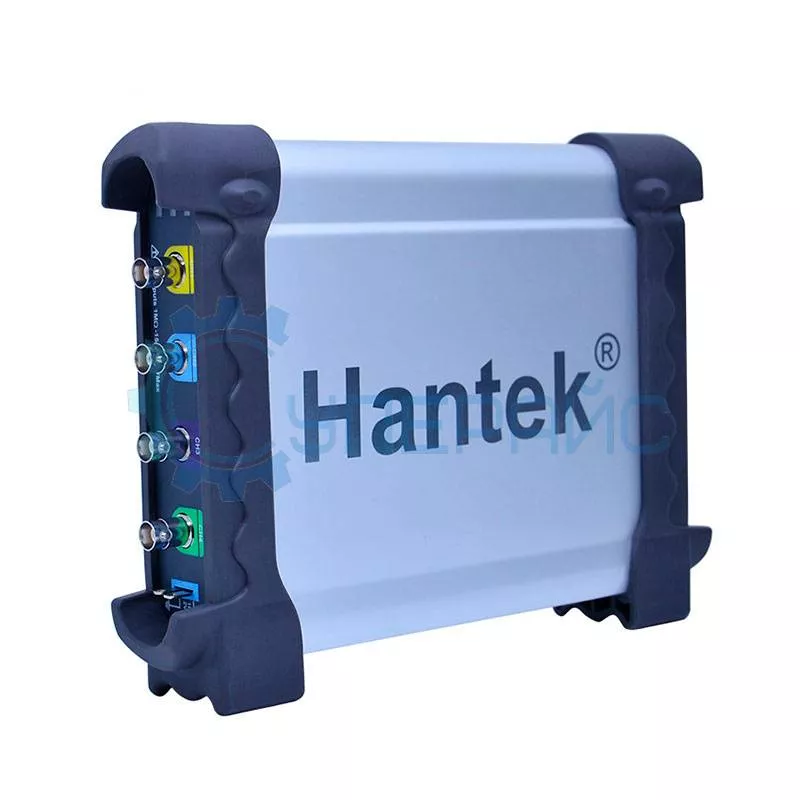

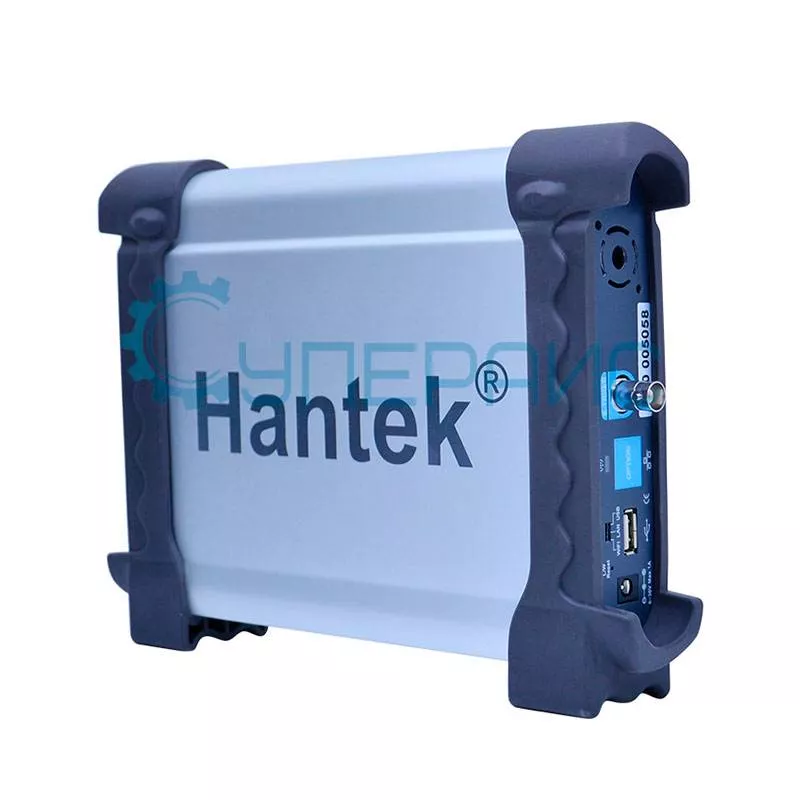

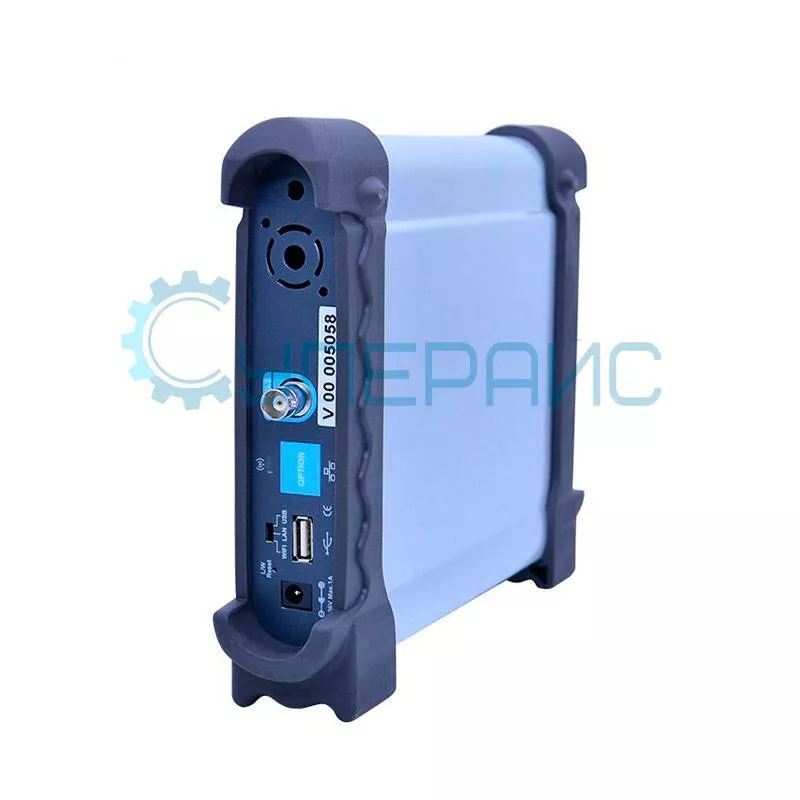

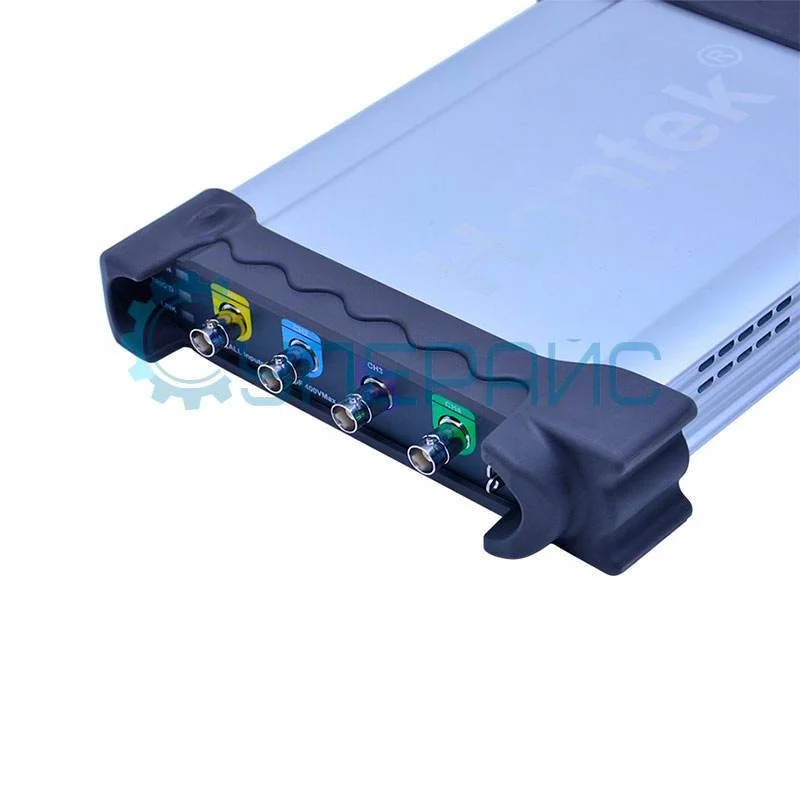

Автомобильный осциллограф с набором для диагностики Hantek DSO3064 Kit VII
97 340 ₽
97 340 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
6627
Модель (серия)
DSO3064 Kit VII
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO3064 Kit VII
Артикул (код товара)
6627
Модель (серия)
DSO3064 Kit VII
Сертификат
дистрибьютор
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Применение
Автомобильная диагностика
ИПД (Interfaces / Inputs and Outputs)
USB
Описание Hantek DSO3064 Kit VII
ВНИМАНИЕ! Производство осциллографа Hantek DSO3064 ПРЕКРАЩЕНО. Выпущена новая модель: Запоминающий USB осциллограф Hantek DSO3204
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO-3064 Kit VII
| Характеристики USB осциллографа | |||
|
Полоса пропускания |
60 МГц |
||
|
Количество каналов |
4 | ||
|
Частота дискретизации |
200 МВыб / с (в одноканальном режиме) 100 МВыб / с (в двухканальном режиме) |
||
| Входные характеристики | |||
|
Развязка входа |
DC, AC, GND |
||
|
Входной импеданс |
1 МОм, 25 пФ |
||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 Х, 1000 Х |
||
|
Максимальное входное напряжение |
400 В (постоянный + переменный ток) |
||
| Горизонтальная система | |||
|
Погрешность временной базы |
± 50 ppm | ||
|
Коэффициент развёртки |
5 нс / дел - 1000 с / дел 1, 2, 5 шаг |
||
| Диапазон | 10 делений | ||
|
Глубина памяти |
(10 КБ - 16 МБ) / CH | ||
| Вертикальная система | |||
|
Вертикальное разрешение |
8 бит | ||
| Время нарастания | 5.8 нс | ||
|
Вертикальная развёртка |
10 мВ / дел - 5 В / дел | ||
| Диапазон усиления |
10 мВ / дел - 5 В / дел (10 мВ, 20 мВ, 50 мВ, 100 мВ, 200 мВ, 500 мВ, 1 В, 2 В, 5 В / дел, 1, 2, 5 шаг) 100 мВ / дел - 50 В / дел 100 мВ / дел - 1 кВ / дел 1 В / дел - 500 В / дел 10 В / дел - 5 кВ / дел |
||
| Диапазон | 8 делений | ||
| Уровень смещения | ± 4 деления | ||
| Смещение с шагом | 0,02 деления | ||
| Точность постоянного тока | ± 3% | ||
| Система синхронизации | |||
| Источник триггера | CH1 - CH4, EXT | ||
| Режимы | фронт, длительность импульса, видео, альтернативный | ||
| Тип | одиночный, автоматический, нормальный | ||
| Диапазон | 10 делений | ||
| Уровень записи | ± 4 деления | ||
| Точность | 0,02 деления | ||
| Режимы отображения осциллограмм | X-Y, Y-T | ||
| Система измерения | |||
| Измерения напряжения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время нарастания, время спада, положительная ширина, отрицательная ширина, рабочий цикл | ||
| Измерения курсоров | вертикальный, горизонтальный, автоматический | ||
| Форма сигнала | +, -, х, /, FFT, инвертировать | ||
| Характеристики токовых клещей CC-65 | |||
| Максимальная частота | 20 кГц | ||
| Коэффициент | 1 мВ / 10 мА, 1 мВ / 100 мА | ||
| Диапазон измерения | 20 мА - 65 А DC | ||
| Постоянный ток |
1 мВ /10 мА: ± (1.5% ± 5 мА) 10 мА ~ 20 А 1 мВ / 100 мА: ± (2% ± 20 мА) 100 мА ~ 40 А ± (4% ± 0.3 А) 40 А ~ 65 А |
||
| Переменный ток |
1 мВ /10 мА: ± (2% ± 30 мА) 100 мА ~ 10 А (40 Гц ~ 2 кГц) ± (4% ± 30 мА) 100 мА ~ 10 А (2 кГц ~ 10 кГц) ± (6% ± 30 мА) 100 мА ~ 10 А (10 кГц ~ 20 кГц) ± (8% ± 30 мА) 10 А ~ 15 А (40 Гц ~ 20 кГц) 1 мВ / 100 мА: ± (2% ± 30 мА) 200 мА ~ 40 А (40 Гц ~ 1 кГц) ± (4% ± 30 мА) 200 мА ~ 40 А (1 кГц ~ 2 кГц) ± (6% ± 30 мА) 200 мА ~ 40 А (3 кГц ~ 5 кГц) ± (8% ± 0.3 А) 40 А ~ 65 А (40 Гц ~ 20 кГц) |
||
| Диаметр проводника | максимум 9 мм | ||
| Индикатор низкого заряда батареи | красный | ||
| Разъем | BNC | ||
| Батарея | 9 В типа "КРОНА", 100 часов непрерывной работы | ||
| Характеристики токовых клещей CC-650 | |||
| Максимальная частота | 400 Гц | ||
| Коэффициент | 1 мВ / 1 А, 1 мВ / 100 мА | ||
| Диапазон измерения | 20 мА - 650 А DC | ||
| Точность | 0 - 650 А ± 3% + 2 А | ||
| Диаметр проводника | максимум 30 мм | ||
| Индикатор низкого заряда батареи | красный | ||
| Разъем | Banana | ||
| Батарея | 9 В типа "КРОНА", 100 часов непрерывной работы | ||
| Общие характеристики | |||
| Интерфейс | USB | ||
| Питание | 8 - 36 В (широкий диапазон входного напряжения) | ||
| Поддержка программного обеспечения | Windows NT, 2000, XP, VISTA, 7, 8 | ||
| Функция PASS / FAIL | есть | ||
| Функция Autoset | есть | ||
| Рабочая температура токовых клещей | от 0°C до -50°C, 70% RH | ||
| Температура хранения токовых клещей | от -20°C до +70°C, 80% RH | ||
| Габариты токовых клещей | 195 х 70 х 33 мм | ||
| Габариты | 255 х 190 х 45 мм | ||
| Вес токовых клещей | 250 г | ||
| Вес | 7,5 кг | ||

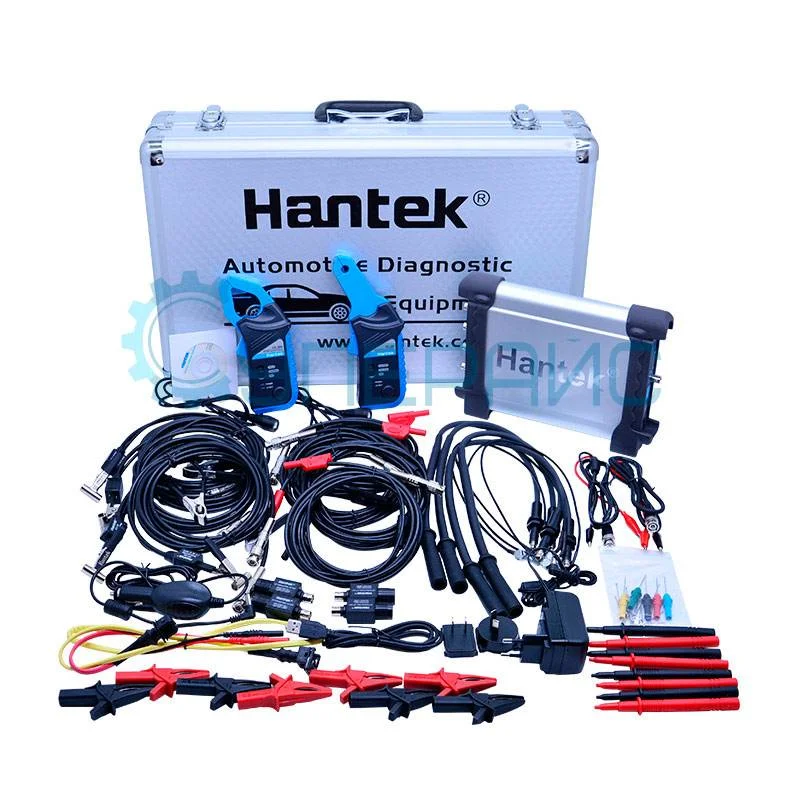

| Комплектация | USB осциллограф Hantek DSO3064 Kit VII - 1 шт | ||
|
|
кейс для хранения - 1 шт щупы зажигания - 4 шт измерительные провода - 4 шт аттенюатор 20:1 - 4 шт зажимы "крокодилы" - 4 комплекта щупы для мультиметра - 4 комплекта набор зондов для акупунктуры - 1 комплект тестовые провода BNC с зажимом "крокодил" - 2 шт 2-х контактный датчик пробоя провода - 1 шт удлинитель для системы зажигания - 4 шт блок питания - 1 шт USB кабель - 1 шт автомобильный блок питания - 1 шт токовые клещи (CC-65, CC-650) - 2 шт диск с ПО - 1 шт |
||
Документация и ПО Hantek DSO3064 Kit VII
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации автомобильного осциллографа Hantek DSO3064 Kit VII
Язык:
Английский
Размер и тип:
1.66 МБ,
PDF
Программное обеспечение для автомобильного осциллографа Hantek DSO3064 Kit VII
Язык:
Английский
Размер и тип:
5.97 МБ,
ZIP
ZIP
Драйвер для автомобильного осциллографа Hantek DSO3064 Kit VII
Язык:
Английский
Размер и тип:
63.6 КБ,
ZIP
ZIP
